Осветительная аппаратура с использованием органических светоизлучающих диодов

Осветительная аппаратура с использованием органических светоизлучающих диодов

Иллюстрации

Показать все

Реферат

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

[0001] По этой заявке испрашивается приоритет, в соответствии с §119 35-го сводного закона США, по дате подачи предварительной заявки на патент США № 61/691,098, под названием «Осветительная аппаратура с использованием органических светоизлучающих диодов», поданной 20 августа 2012 г., полное содержание которой включено в настоящий документ посредством ссылки.

[0002] Настоящая заявка дополнительно связана с заявкой на патент под названием «Индуктивная передача энергии для электрических устройств», имеющий номер в реестре латентного поверенного 13682, 118526, и которая была подана одновременно в патентное ведомство США по патентам и товарным знакам.

ОБЛАСТЬ ТЕХНИКИ

[0003] Варианты выполнения, описанные в настоящем документе, относятся в основном к органическим светоизлучающим диодам (органические светодиоды - ОСИД), а более конкретно, к системам, способам и устройствам для аппаратуры, использующей органические светодиоды.

ПРЕДПОСЫЛКИ

[0004] Органические светодиоды (ОСИД) начинают появляться в качестве альтернативы источникам света других типов, в том числе, светоизлучающим диодам (светодиодам - СИД). По сравнению с каждым из других источников света, органические светодиоды имеют некоторые преимущества и недостатки. В результате имеющихся в настоящее время недостатков, в настоящее время органические светодиоды не получили широкого коммерческого признания.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] В целом, в одном аспекте изобретение относится к осветительному устройству. Осветительное устройство может содержать первую панель источников света, имеющую первый край. Осветительное устройство может также содержать вторую панель источников света, имеющую второй край, при этом второй край второй панели источников света механически соединен с первым краем первой панели источников света. Первая панель источников света и вторая панель источников света могут образовывать угол относительно друг друга. Угол может быть регулируемым и устанавливаться на основе достижения заданного уровня освещенности в заданной области.

[0006] В другом аспекте изобретение может в целом относиться к осветительному устройству. Осветительное устройство может содержать ряд светодиодов (СИД), расположенных на монтажной поверхности. Осветительное устройство также может содержать ряд органических светодиодов (ОСИД), расположенных на монтажной поверхности.

[0007] В еще одном аспекте изобретение может, в целом, относиться к электрическому кожуху. Электрический кожух может иметь ряд поверхностей, образующих полость. Электрический кожух может также содержать по меньшей мере одно устройство, механически соединенное с одной поверхностью из указанных поверхностей. Электрический кожух может дополнительно содержать органический светоизлучающий диод (ОСИД), расположенный на другой поверхности из указанных поверхностей. Органический светоизлучающий диод (ОСИД) может обеспечивать освещение, направленное в сторону указанного по меньшей мере одного устройства.

[0008] В еще одном аспекте изобретение в целом может относиться к осветительному прибору. Осветительный прибор может содержать по меньшей мере один органический светоизлучающий диод (ОСИД), расположенный на платформе источника света. Осветительный прибор может также содержать корпус, механически соединенный с платформой источника света. Осветительный прибор может дополнительно содержать источник питания, расположенный внутри корпуса и электрически соединенный с указанным по меньшей мере одним ОСИД. Корпус, источник питания и указанный по меньшей мере один ОСИД подвержены воздействию высокотемпературной среды.

[0009] В еще одном аспекте изобретение в целом может относиться к герметичному осветительному прибору. Герметичный осветительный прибор может содержать корпус, имеющий полость внутри по меньшей мере одной стенки. Герметичный осветительный прибор может также содержать линзу, механически соединенную с корпусом, причем линза рассеивает свет, испускаемый из полости корпуса, и при этом герметичное уплотнение, образованное между линзой и корпусом, герметизирует полость с созданием герметичной полости. Герметичный осветительный прибор может дополнительно содержать блок питания, расположенный внутри герметичной полости. Герметичный осветительный прибор может также содержать по меньшей мере один органический светоизлучающий диод (ОСИД), расположенный внутри герметичной полости и электрически соединенный с источником питания.

[0010] Эти и другие аспекты, объекты, признаки и варианты выполнения будут очевидны из нижеследующего описания и прилагаемой формулы изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0011] На чертежах показаны только иллюстративные варианты осветительной аппаратуры с использованием органических светодиодов и, следовательно, не должны рассматриваться как ограничивающие их объем, поскольку осветительная аппаратура с использованием органических светодиодов может допускать другие в равной степени эффективные варианты выполнения. Элементы и признаки, показанные на чертежах, не обязательно выполнены в масштабе, вместо этого акцент сделан на ясную иллюстрацию принципов иллюстративных вариантов выполнения. Кроме того, некоторые размеры или расположения могут быть преувеличены, чтобы помочь визуально передать такие принципы. На чертежах номера позиций обозначают одинаковые или соответствующие, но не обязательно идентичные, элементы.

[0012] Фиг. 1 представляет собой иллюстративное осветительное устройство с использованием органических светодиодов, в соответствии с конкретными иллюстративными вариантами выполнения.

[0013] Фиг. 2А и 2В представляют собой различные виды другого иллюстративного осветительного устройства, использующего органические светодиоды в соответствии с конкретными иллюстративными вариантами выполнения.

[0014] Фиг. 3 представляет собой еще одно иллюстративное осветительное устройство, использующее органические светодиоды, выполненное в соответствии с конкретными иллюстративными вариантами выполнения.

[0015] Фиг. 4А и 4В представляют собой еще одно иллюстративное осветительное устройство, использующее органические светодиоды, выполненные в соответствии с некоторыми иллюстративными вариантами выполнения.

[0016] Фиг. 5 представляет собой иллюстративный электрический кожух, использующий органические светодиоды, в соответствии с конкретными иллюстративными вариантами выполнения.

[0017] Фиг. 6 представляет собой еще один иллюстративный электрический кожух, использующий органические светодиоды, в соответствии с конкретными иллюстративными вариантами выполнения.

[0018] Фиг. 7 представляет собой еще один иллюстративный электрический кожух, использующий органические светодиоды, в соответствии с конкретными иллюстративными вариантами выполнения.

[0019] Фиг. 8А и 8В представляют собой различные вид герметичного осветительного прибора с использованием органических светодиодов, в соответствии с конкретными иллюстративными вариантами выполнения.

[0020] Фиг. 9 представляет собой блок-схему осветительной системы с использованием органических светодиодов, в соответствии с конкретными иллюстративными вариантами выполнения.

[0021] Фиг. 10 представляет собой компьютерную систему, используемую для управления осветительной системой с помощью органических светодиодов, в соответствии с конкретными вариантами выполнения.

ПОДРОБНОЕ ОПИСАНИЕ ИЛЛЮСТРАТИВНЫХ ВАРИАНТОВ ВЫПОЛНЕНИЯ

[0022] Иллюстративные варианты выполнения, обсуждаемые в настоящем документе, направлены на системы, устройства и способы работы осветительной аппаратуры с использованием органических светодиодов. Органические светодиоды генерируют сравнительно небольшое количество тепла при работе (по сравнению с другими типами источников света, в том числе, но не ограничиваясь светодиодами, лампами накаливания, галогенными, компактными люминесцентными и металлогалогенными лампами). В некоторых случаях органические светодиоды являются гибкими, что означает, что светодиоды могут быть обернуты вокруг объектов, согнуты и/или им может быть придана конкретная конфигурация иным образом. Кроме того, органические светодиоды представляют собой более рассеянный источник света. Другими словами, свет, излучаемый органическим светодиодом, распределен по существу равномерно по всей поверхности органического светодиода.

[0023] Органические светодиоды, как правило, работают более эффективно, когда они используются при более высоких температурах, что делает эти светодиоды более подходящими для конкретных рабочих сред, которые подвержены воздействию высоких температур. Такие среды могут включать, но не ограничиваются этим, взрывоопасные зоны, взрывозащищенные кожухи и другие типы электрических кожухов, в которых расположен один или несколько нагревательных устройств (например, частотно-регулируемых приводов, программируемых логических контроллеров) и герметичные кожухи. По сравнению с другими источниками света, органические светодиоды могут потреблять меньше энергии для генерирования света.

[0024] Органические светодиоды, описанные в настоящем документе, могут представлять собой систему органических светодиодов любого типа, в том числе, но не ограничиваясь этим, дискретные органические светодиоды, матрицу из органических светодиодов, бескорпусные органические светодиоды, панели органических светодиодов с подсвечиваемой кромкой, и органические светодиоды поверхностного монтажа. Органические светодиоды могут излучать свет в одном или нескольких из некоторого количества различных цветов. В альтернативных иллюстративных вариантах выполнения для излучения света в одном или нескольких цветах может быть использована комбинация органических светодиодов. Например, часть органических светодиодов излучает свет в одном цвете, например, белом, а другая часть органических светодиодов излучает свет во втором цвете, отличающемся от первого, таком как красный, синий, зеленый или янтарный. Органические светодиоды также могут иметь любую форму, размер и яркость.

[0025] Органические светодиоды, описанные в настоящем документе, могут получать питание от одного или нескольких из некоторого количества источников. Например, органические светодиоды могут получать питание от источника питания, расположенного снаружи кожуха иллюстративного осветительного прибора, и который электрически соединен с органическим светодиодом с помощью одного или нескольких проводников. В качестве другого примера, иллюстративные светодиоды могут получать питание от аккумулятора (например, стационарного, подзаряжаемого), расположенного внутри иллюстративного кожуха, который содержит органические светодиоды. В качестве еще одного примера, иллюстративные светодиоды могут получать электропитание за счет индуктивной передачи электроэнергии, как описано в заявке на патент, озаглавленной «Индуктивная передача электроэнергии для электрических устройств», имеющий номер в реестре патентного поверенного 13682.118526, и которая была подана одновременно в патентное ведомство США по патентам и товарным знакам, полное содержание которой включено в настоящий документ посредством ссылки.

[0026] Несмотря на то что иллюстративные варианты выполнения, описанные в настоящем документе, направлены на органические светодиоды, такие варианты выполнения могут быть использованы с одним или несколькими из некоторого количества источников света других типов, в том числе, но не ограничиваясь этим, светодиодами, лампами накаливания, галогенными, компактными люминесцентными и металлогалогенными лампами. Например, варианты выполнения, описанные ниже со ссылкой на Фиг. 2А и 2В могут быть использованы с органическими светодиодами, светодиодами, источниками света накаливания, другими источниками света, или с любой их комбинацией. Таким образом, иллюстративные варианты выполнения, описанные в настоящем документе, не следует рассматривать как ограниченные исключительно органическими светодиодами.

[0027] Иллюстративные варианты выполнения изобретения, описанные в настоящем документе, могут быть расположены в одном или нескольких из некоторого количества местоположений (например, в закрытом помещении, на открытом воздухе) и/или подвержены воздействию одной или нескольких из некоторого количества сред. Примеры таких сред включают, но не ограничиваются этим, взрывоопасную среду, агрессивную среду, среду с высоким содержанием влаги / высокой влажностью, сухую среду, среду с высокими температурами, среду с низкими температурами, каустическую среду, ветреную окружающую среду и запыленную окружающую среду. Например, иллюстративные электрические кожухи и осветительные приборы, описанные ниже на Фиг. 5-8В, могут использоваться во взрывоопасных и/или в агрессивных средах.

[0028] Иллюстративные варианты выполнения для различных устройств, использующих органические светодиоды, описаны более подробно ниже со ссылкой на прилагаемые чертежи, на которых показаны иллюстративные варианты выполнения органических светодиодов. Органические светодиоды, однако, могут быть выполнены во многих различных формах и не должны истолковываться как ограниченные иллюстративными вариантами выполнения, изложенными в настоящем документе. Скорее, эти иллюстративные варианты выполнения приведены для того, чтобы это раскрытие было полным и завершенным и полностью передавало объем органических светодиодов обычным специалистам в данной области техники. Аналогично, но не обязательно, те же самые элементы (также иногда называемые компонентами) на различных чертежах обозначены для согласованности одинаковыми номерами позиций.

[0029] На Фиг. 1 показано иллюстративное осветительное устройство 100 с использованием органических светодиодов, выполненных в соответствии с конкретными иллюстративными вариантами выполнения. В одном или нескольких вариантах выполнения один или несколько элементов, показанных на Фиг. 1, могут быть исключены, продублированы и/или подменены. Соответственно, варианты выполнения осветительного устройства не должны рассматриваться как ограниченные конкретными расположениями элементов, показанных на Фиг. 1.

[0030] Как показано на Фиг. 1, осветительное устройство 100 содержит несколько панелей со светодиодами 102, которые механически соединены друг с другом. Каждая из панелей, описанных ниже, является иллюстративной и может иметь любое количество светодиодов 102 в любой конфигурации (например, 1×1, 3×3, 4×1) и любую форму (например прямоугольную, шестиугольную, треугольную) и/или ориентацию. Форма панели может быть одинаковой или отличаться от формы органических светодиодов 102 в панели. Кроме того, форма и/или размер органических светодиодов 102 внутри панели и/или между панелями могут быть одинаковыми или различными.

[0031] Как показано на Фиг. 1, предусмотрена центральная панель 150 с органическими светодиодами 102 прямоугольной формы. Центральная панель 150 имеет четыре аналогичных прямоугольных органических светодиода 102 в конфигурации 2×2. Наружный периметр центральной панели 150 содержит верхний край 104, правый боковой край 105, нижний край 106 и левый боковой край 107. Каждый из этих четырех краев (т.е. верхний край 104, правый боковой край 105, нижний край 106 и левый боковой край 107) центральной панели 150 механически соединен с панелью с органическими светодиодами 102. В некоторых иллюстративных вариантах выполнения вместо одной центральной панели, может быть предусмотрено две или большее количество панелей, которые составляют центральную панель.

[0032] В дополнение к наружному периметру (например, верхний край 104, правый боковой край 105, нижний край 106 и левый боковой край 107 центральной панели 150) панели, панели могут содержать одну или несколько перегородок 108, разделяющих два или большее количество органических светодиодов в панели. Наружный периметр и/или перегородки 108 каждой панели могут быть изготовлены из одного или нескольких из некоторого количества материалов, включая, но не ограничиваясь этим, металл, пластмасса и стекловолокно. Такие части панели могут быть изготовлены в виде одной части (как, например, из пресс-формы) и/или в виде отдельных частей, которые механически соединены друг с другом с использованием одного или нескольких способов соединения, включая, но не ограничиваясь этим, сварку, эпоксидную смолу, обжимные штуцеры, сопряженные резьбы и крепежные устройства.

[0033] Верхняя панель 110 органических светодиодов 102 на Фиг. 1 показана механически соединенной с верхним краем 104 центральной панели 150. Верхняя панель 110 имеет два органических светодиода 102 в конфигурации 1x2. Органические светодиоды 102 верхней панели 110 имеют по существу тот же размер и форму, что и органические светодиоды 102 центральной панели 150. Верхняя панель 110 образует угол с центральной панелью 150. В этом случае угол, образованный между верхней панелью 110 и центральной панелью 150, составляет приблизительно 135°. Путем формирования угла менее 180°, свет, испускаемый из органических светодиодов 102 в центральной панели 150 и верхней панели 110, может быть направлен к точке.

[0034] В таком случае, свет, излучаемый из органических светодиодов 102 центральной панели 150 и верхней панели 101, может быть сконцентрирован для получения увеличенной освещенности на уровне пола с более низкой потребляемой мощностью, по сравнению с другими источниками света. Кроме того, правая боковая панель 120, нижняя панель 130 и левая боковая панель 140 могут быть механически соединены с центральной панелью 150 вдоль, соответственно, правого бокового края 105, нижнего края 106 и левого бокового края 107. Органические светодиоды 102 правой боковой панели 120, нижней панели 130 и левой боковой панели 140 могут иметь такую же 1×2 конфигурацию, что и органические светодиоды 102 верхней панели 130. Кроме того, органические светодиоды 102 правой боковой панели 120, нижней панели 130 и левой боковой панели 140 могут иметь по существу тот же размер и/или форму, что и органические светодиоды 102 верхней панели 110.

[0035] Кроме того, угол, образованный между центральной панелью 150 и каждой из правой боковой панели 120, нижней панели 130 и левой боковой панели 140 может быть по существу тем же, что и угол, образованный между верхней панелью 110 и центральной панелью 150. В некоторых иллюстративных вариантах выполнения один или несколько углов, образованных между центральной панелью 150 и другими панелями, постоянны. Другими словами, другие панели могут быть жестко соединены с центральной панелью 150. В качестве альтернативы или в дополнение, одна или несколько панелей из других панелей могут быть шарнирно соединены с центральной панелью 150. В этом случае угол, образованный между центральной панелью 150 и шарнирно присоединенной панелью, может корректироваться вручную, дистанционно и/или автоматически.

[0036] Как правило, корректировки, вносимые в осветительное устройство 100 (или в любой другой иллюстративный осветительный прибор, описанный в настоящем документе, если применимо), выполняют для достижения заданного уровня освещенности в заданной области. Корректировка осветительного устройства 100 может быть выполнена для корректировки светового потока от органических светодиодов 102, направленного к заданной области на заданном уровне. В качестве примера, корректировка осветительного устройства 300 может быть выполнена на основе уменьшенной производительности и/или выхода из строя органического светодиода 102 в осветительном устройстве 100 таким образом, что осветительное устройство 100 обеспечивает заданный уровень освещенности в заданной области. В качестве другого неисключительного примера, корректировка осветительного устройства 100 может быть выполнена, чтобы скорректировать, на основе света, излучаемого из других источников света (например, рассеянного света, другого осветительного устройства), света, излучаемого из органических светодиодов 102 для достижения заданного уровня освещенности в заданной области.

[0037] Другими словами, угол, образованный между центральной панелью 150 и шарнирно присоединенной панелью, корректируют для корректировки оптической эффективности осветительного устройства 100. Например, когда угол, образованный между центральной панелью 150 и шарнирно присоединенной панелью, корректируют (будь то автоматически или вручную), корректировка может быть выполнена в ответ на потерю в световом потоке от центральной панели 150 и/или шарнирно присоединенной панели. Такая корректировка может компенсировать потерю светового потока, чтобы обеспечить эквивалентный световой поток (измеренного, например, в единицах освещенности) для заданной области, на которую падает световой поток, выходящий из устройства 100. Угол также можно корректировать для регулировки выходного потока устройства 100 в ответ на количество доступного естественного и/или альтернативного света, в целях достижения заданного уровня освещенности в заданной области.

[0038] Корректировки осветительного устройства 100 (или любого другого иллюстративного осветительного устройства, описанного в настоящем документе) могут быть выполнены вручную или автоматически. Когда такие корректировки выполняют автоматически, может быть использована компьютерная система, как описано ниже со ссылкой на Фиг. 10, чтобы определить необходимость и привести в исполнение такие корректировки. Корректировка может включать физическое перемещение одной или нескольких панелей и/или корректировку выходного светового потока одного или нескольких органических светодиодов 102 в осветительном устройстве 100. Такие корректировки могут быть сделаны на основе одного или нескольких из целого ряда факторов, в том числе, но не ограничиваясь этим, измерительным устройством (например, фотоэлементом), измерительным прибором (например, линейкой), временем суток и протоколом.

[0039] Когда углы, образованные между центральной панелью 150 и другими панелями, постоянны, фая всех панелей могут образовывать каркас. В таком случае, каркас осветительного прибора 100 может быть выполнен из одной цельной части. В качестве альтернативы, каркас может быть выполнен путем механического соединения вместе краев различных панелей.

[0040] В конкретных иллюстративных вариантах выполнения, каждая панель осветительного прибора 100, показанного на Фиг. 1, имеет тонкий профиль. Например, толщина центральной панели 150 может быть меньше, чем 2,5 дюйма (10,2 см). Кроме того, вес осветительного прибора 100 может быть относительно низким, по сравнению с осветительными приборами, использующими другие источники света. Например, осветительный прибор 100 может весить 10 фунтов (~4,5 кг).

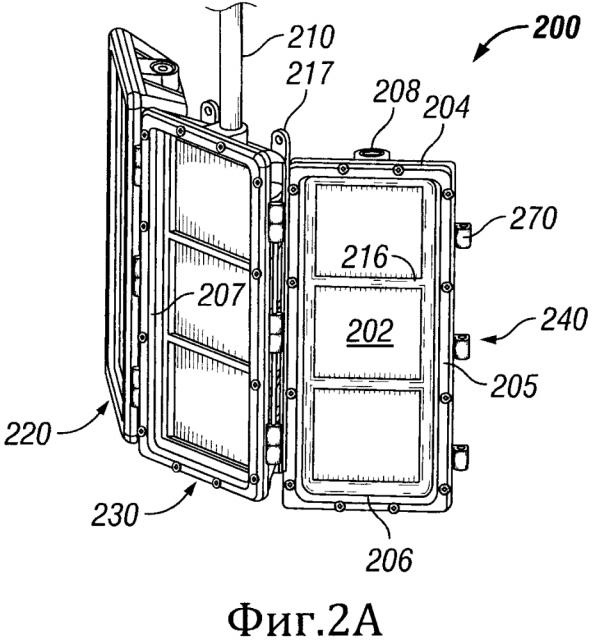

[0041] На Фиг. 2А и 2В показано другое иллюстративное осветительное устройство 200, использующее органические светодиоды 202, выполненные в соответствии с конкретными иллюстративными вариантами выполнения. В одном или нескольких вариантах выполнения один или несколько элементов, показанных на Фиг. 2А и 2В, могут быть исключены, продублированы и/или подменены. Соответственно, варианты выполнения осветительного устройства не должны рассматриваться как ограниченные конкретными расположениями элементов, показанных на Фиг. 2А и 2В.

[0042] Со ссылкой на Фиг. 1-2В, осветительное устройство 200 содержит центральную панель 230, левую боковую панель 220 и правую боковую панель 240, которые имеют по существу ту же самую форму (прямоугольную) и размеры. Панели, изображенные на Фиг. 2А и 2В, по существу аналогичны панелям, изображенным на Фиг. 1. Дополнительные или отличные признаки панелей, показанных на Фиг. 2А и 2В, описаны ниже.

[0043] Каждая панель из центральной панели 230, левой боковой панели 220 и правой боковой панели 240 имеет три светодиода 202, расположенные в конфигурации 1x3. Для каждой панели органические светодиоды 202 отделены друг от друга перегородками 216, которые по существу аналогичны перегородкам 108, описанным выше со ссылкой на Фиг. 1. Все органические светодиоды 202, показанные на Фиг. 2, имеют по существу одинаковые размер и форму, хотя в некоторых иллюстративных вариантах выполнения органические светодиоды 202 могут иметь различные размеры и/или формы. Кроме того, форма и размер каждой панели может отличаться от формы и размера других панелей и/или светодиодов 202 в пределах соответствующей панели.

[0044] Каждая панель может содержать один или несколько элементов, расположенных вдоль одной или нескольких частей панели. Например, как показано на Фиг. 2А и 2В, каждая панель имеет шарнирные элементы 270, расположенные вдоль противоположных сторон (правый боковой край 205 и левый боковой край 207 и/или верхний край 205 и нижний край 206) панели. В конкретных иллюстративных вариантах выполнения шарнирные элементы 270 (а также, возможно, другие соединительные элементы, описанные ниже) используются для механического соединения одной панели с другой панелью, чтобы создать модульную сборку панелей. Шарнирные элементы 270 могут быть частью боковых краев панели (как, например, полученные пресс-формой) и/или могут быть отдельной частью, которая механически соединена с каркасом с использованием одного или нескольких способов соединения, включая, но не ограничиваясь этим, сварку, эпоксидную смолу, обжимные штуцеры, сопряженные резьбы и крепежные устройства.

[0045] Шарнирные элементы 270 могут быть смещены с одной стороны, по сравнению с другой стороной панели, так что шарнирные элементы 270 сопрягаются, тогда как верхние и нижние поверхности двух смежных панелей остаются по существу выровненными друг с другом. В таком случае каждая панель (например, центральная панель 230, левая боковая панель 220) могут быть изготовлены по существу одинаковыми. Таким образом, панели могут быть модульными и могут быть соединены друг с другом бок-о-бок и/или верх-с-низом для любого числа нескольких панелей. Шарнирные элементы 270 могут, в некоторых случаях, использовать крепежное устройство (не показано), чтобы механически соединять вместе шарнирные элементы 270. Примером такого крепежного устройства может быть, но не ограничивается этим, штифт, который вставляется с возможностью скольжения в отверстие, которое проходит на всю длину каждого шарнирного элемента 270.

[0046] Шарнирные элементы 270 обеспечивают возможность механической корректировки панелей осветительного прибора 200, чтобы приспособиться к одному или нескольким условиям (например, требованиям к освещению, физическим препятствиям, неисправностям органического светодиода 202). Шарнирные элементы 270 обеспечивают возможность двум соседним панелям, которые шарнирно соединены друг с другом, образовывать угол относительно друг друга. Такой угол может быть больше 0° и меньше 360°.

[0047] В качестве еще одного примера элемента, каждая панель может иметь один или несколько крепежных элементов 217, расположенных вдоль края (например, верхнего края 204, как показано на Фиг. 2А и 2В) и/или задней стороны (не показана) панели. В некоторых иллюстративных вариантах выполнения крепежные элементы 217 может быть использованы для механического крепления панели к монтажной поверхности (например, стены, штанги, U-образного кронштейна). Крепежные элементы 217 могут быть частью верхнего края 204 панели (как, например, из пресс-формы) и/или могут быть отдельной частью, которая механически соединена с каркасом панели с использованием одного или нескольких способов соединения, включая, но не ограничиваясь этим, сварку, эпоксидную смолу, обжимные штуцеры, сопряженные резьбы и крепежные устройства. Крепежные элементы 217 могут, в некоторых случаях, использовать крепежное устройство (не показано), чтобы механически соединять крепежный элемент 217 с монтажной поверхностью. Примеры такого крепежного устройства могут включать, но не ограничиваться этим, болт, зажим и паз.

[0048] Кроме того, или в качестве альтернативы, панель может содержать один или несколько подвесных элементов 208. В конкретных иллюстративных вариантах выполнения подвесные элементы 208 могут быть использованы для механического подвешивания панели от подвеса (например, штанги (как штанги 210 на Фиг. 2А и 2В), трубы, двутавровой балки). Подвесной элемент 208 может быть использован для изменения ориентации и/или направления панели в вертикальном и/или в горизонтальном направлении. В некоторых иллюстративных вариантах выполнения штанга 210 также представляет собой трубу, через которую может быть пропущен кабель подачи питания и/или сигналов управления для осветительного прибора 200.

[0049] Такой подвесной элемент 208 также может быть расположен вдоль края (например, верхнего края 204, как показано на Фиг. 2А и 2В) и/или задней стороны (не показана) панели. Подвесной элемент 208 может быть частью боковых краев панели (как, например, из пресс-формы) и/или может быть отдельной частью, которая механически соединена с каркасом с использованием одного или нескольких способов соединения, включая, но не ограничиваясь этим, сварку, эпоксидную смолу, обжимные штуцеры, сопряженные резьбы и крепежные устройства. Подвесной элемент 208 может, в некоторых случаях, использовать крепежное устройство (не показано), чтобы механически соединять и закреплять подвесной элемент 208 на поверхности подвеса (например, потолке, стене, двутавровой балке). Примеры такого крепежного устройства могут включать, но не ограничиваются этим, болт, зажим, обжимной штуцер, и паз. Ориентация центральной панели 230 (или любой другой панели, соединенной со штангой 210 и/или поверхности, соединенной с подвесным элементом 208) может быть установлена с помощью установочного винта, зажима и/или крепежного устройства любого другого типа.

[0050] Как описано выше, электроэнергия, используемая для освещения органических светодиодов 202, может поступать из одного или нескольких из некоторого количества источников. Например, электроэнергия может быть сгенерирована с помощью аккумуляторной батареи, расположенной в левой боковой панели 220. В качестве другого примера, электроэнергия может быть сгенерирована с помощью кабеля, который подается к центральной панели 230 через штангу 210. Когда две панели (например, центральная панель 230 и левая боковая панель 220) механически соединены друг с другом, электроэнергия может быть передана от одной панели (где расположен источник питания) к другой панели (где нет источника питания) одним или несколькими из множества способов. Например, электроэнергия может быть передана от одной панели к другой панели через шарнирные элементы 270. В качестве другого примера, электроэнергия может быть передана от одной панели к другой панели с помощью индуктивной передачи электроэнергии.

[0051] Несмотря на то что описанные в настоящем документе иллюстративные варианты выполнения направлены на органические светодиоды 202, такие варианты выполнения могут быть использованы с одним или несколькими из некоторого числа источников света других типов, в том числе, но не ограничиваясь этим, светодиодами, лампами накаливания, галогенными, компактными люминесцентными и металлогалогенными лампами. Таким образом, иллюстративные варианты выполнения, описанные в настоящем документе со ссылкой на Фиг. 2А и 2В, не следует рассматривать как ограниченные органическими светодиодами.

[0052] На Фиг. 3 показано еще одно иллюстративное осветительное устройство 300, использующее органические светодиоды 310, в соответствии с конкретными иллюстративными вариантами выполнения. В частности, осветительное устройство 300 содержит несколько светодиодов 320 и органических светодиодов 310, которые расположены на одной и той же монтажной поверхности 370 (например, печатной плате (РСВ)). В одном или нескольких вариантах выполнения один или несколько элементов, показанных на Фиг. 3, может быть исключены, продублированы и/или подменены. Соответственно, варианты выполнения осветительного устройства не должны рассматриваться как ограниченные конкретными расположениями элементов, показанных на Фиг. 3.

[0053] Как показано на Фиг. 1-3, как и органические светодиоды 310, светодиоды 320 могут представлять собой любой тип светодиодной системы, в том числе, но не ограничиваясь этим, дискретные светодиоды, светодиодную матрицу, бескорпусные светодиоды, панели светодиодов с подсвечиваемой кромкой, и светодиоды поверхностного монтажа. Светодиоды 320 могут излучать свет в одном или нескольких цветах или могут представлять собой комбинацию светодиодов, причем часть светодиодов излучает свет в одном цвете, например, белом, а другая часть светодиодов излучает свет во втором цвете, отличающимся от первого, например, красном, синим, зеленом или янтарном. Светодиоды 320 также могут иметь любую форму, размер и яркость.

[0054] В этом примере светодиоды 320 и органические светодиоды 310 имеют по существу одинаковую шестиугольную форму и по существу одинаковый размер. Светодиоды 320 и органические светодиоды 310 расположены последовательно в сотовой конфигурации, которая занимает большую часть монтажной поверхности 370. Монтажная поверхность 370 установлена внутри рамы 350. Рама 350 может быть изготовлена из теплопроводного (например, металла) и/или нетеплопроводного (например, пластмассы) материала. В некоторых иллюстративных вариантах выполнения одна или несколько выступающих частей 340 могут быть расположены по внешнему периметру рамы 350. Такие выступающие части 340 (например, теплоотводящие ребра) могут быть изготовлены из теплопроводного материала и использоваться для рассеивания тепла, вырабатываемого светодиодами 320. Выступающие элементы 340 и рама 350 могут быть выполнены в виде единой части (например, из пресс-формы) и/или в виде отдельных частей, которые механически соединены друг с другом с помощью одного или нескольких способов соединения, включая, но не ограничиваясь этим: сваркой, эпоксидной смолой, обжимными штуцерами, сопряженными резьбами и, как показано на Фиг. 3, крепежными устройствами 360.

[0055] В некоторых иллюстративных вариантах выполнения изобретения источник, обеспечивающий питание и/или управление светодиодами 320, отличается от источника, обеспечивающего питание и/или управление органическими светодиодами 310. Например, как показано на Фиг. 3, для подачи питания и управления светодиодами 320 может быть использован дополнительный светодиодный драйвер 330, также установленный в раме 350. Такой светодиодный драйвер 330 может быть использован, например, если светодиоды 320 работают при конкретном значении переменного тока (АС) или постоянного тока (DC).

[0056] Дополнительный светодиодный драйвер 330 может быть электрически соединен с отдельным источником питания (например, 120 В переменного тока, аккумуляторной батареей) и получать от него питание. Светодиодный драйвер 330 может содержать один или несколько элементов для преобразования питания, которое он принимает. Одним таким элементом светодиодного драйвера 330 может быть низкочастотный преобразователь переменного тока/постоянного тока (AC/DC), который электрически соединен с источником питания. В таком случае питание, получаемое от источника питания с помощью низкочастотного преобразователя переменного/постоянного тока, может быть преобразовано, выпрямлено, инвертировано, конвертировано и/или иным образом видоизменено так, что выходной сигнал низкочастотного преобразователя переменного тока/постоянного тока принимает соответствующую форму (например, DC, АС) и имеет соответствующее значение (например, 24В постоянного тока, 120В переменного тока) для управления оставшейся частью светодиодного драйвера 330 и/или светодиодами 320. Например, низкочастотный преобразователь переменного/постоянного тока может преобразовывать входное переменное напряжение, получаемое от источника тока, в постоянное напряжение. Светодиодный драйвер 330 может доставлять переменное напряжение при любой частоте, включая, но не ограничиваясь: 50 Гц и 60 Гц. В конкретных иллюстративных вариантах выполнения светодиодный драйвер 330 содержит диодный мост.

[0057] Светодиодный драйвер 330 также может содержать преобразователь, который электрически соединен с низкочастотным преобразователем переменного/постоянного тока. Преобразователь может управлять и/или регулировать напряжение и/или ток, протекающий через светодиоды 320. Инвертор может конвертировать постоянное напряжение и/или ток в
