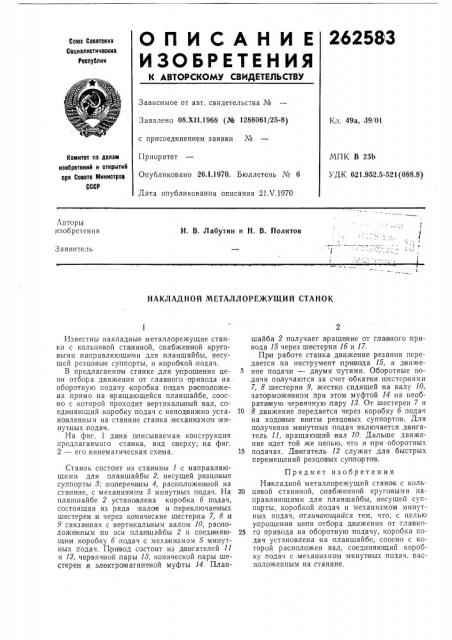

О П И С А Н И Е 262583

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 08.Xl l.1968 (№ 1288061/25-8) с присоединением заявки ¹

Приоритет

Кл. 49а, 39/01

МПК В 23Ь

УДК 621.952.5-521 (088.8) Комитет по делам изобретений и открытий при Совете 1йинистрое

СССР

Опубликовано 26. I 1970. Бюллетень № 6

Дата опубликования описания 21.V,1970

Авторы изобретения

И. В. Лабутии и Н. В, Политов

Заявитель

НАКЛАДНОЙ МЕТАЛЛОРЕЖУЩИЙ СТАНОК

Известны накладные металлорежущие станки с кольцевой станиной, снабженной к(руговьгми направляющими для планшайбы, несущей резцовые суппорты, и коробкой подач.

В предлагаемом станке для упрощения цепи отбора движения от главного привода на оборотную подачу коробка подач ра(оположена прямо на вращающейся планшайбе, соосно с которой проходит вертикалыный вал, соеди няющий коробку;подач с неподвижно установленным на станине станка механизмом (минутных подач.

На фиг. 1 дана описываемая, конструкция предлагаемого станка, вид сверху; на фиг, 2 — его кинематическая схема.

Станок состоит из станины 1 с направляющими для планшайбы 2, несущей резцовые суппорты Л; поперечины 4, расположен(ной на станине, с механизмом 5 минутных подач. На планшайбе 2 установлена короока б подач, состоящая из ряда (валов и;переключаемых шестерен и через конические шестерни 7, 8 и

9 связа(иная с вертикалыным валом 10, раGlloложенным по оси планшай(бы 2 и соеди(няющим коробку б подач с меха(низмом 5 минутных подач. Привод состоит из д(вигателей 11 и 12, червячной, пары 18, конической пары шестерен и электромагнитной муфты 14. Планшайба 2 получает вращение от главного привода 15 через шестерни 1б и 17.

Пр(и работе стан ка движение резания передается на инструмент привода 15, а д(вижение подачи — двумя путями. Оборотные подачи получаются за счет обкатки шестер нями

7, 8 шестерни 9, жестко сидящей на валу 10, заторможен(ном при этом муфтой 14 на необратимую червячную inapy И. От шестерен 7 и

10 8 движение передается через коробку б подач на ходовые ввнты резцовых суппортов. Для получения .минутных подач включается двигатель 11, вращающий (вал 10. Дальше движение идет той же цепью, что и при оборотных

15 подачах. Двигатель 12 служит для быстрых перемещений резцовых суппортов.

Предмет изобретения

На(кладной металлорежущий станок с коль20 цевой станиной, снабженной круговыми направляющими для планшайбы, несущей суппорты, коробкой подач и механизмом минутных подач, отличающийся тем, что, с целью упрощения цепи отбора движения от тла вно25 го привода на оборотную подачу, коробка подач установлена на планшайбе, соосно с которой расположен вал, соединяющий коробку подач с,механизмом минутных подач, DQcположенным на станине.!

Составитель Й, Гамберг

Техред Л. В. Куклина Корректор Н. С. СударенкбвА

Редактор Т. Иванова

Типография, пр. Сапунова, 2

Заказ 1273/12 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР.

Москва Ж-35, Раушская наб., д. 4/5
