Технология мобильного вычислительного устройства и система и способы, использующие ее

Технология мобильного вычислительного устройства и система и способы, использующие ее

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее раскрытие относится к технологии мобильного вычислительного устройства, системам и способам, использующим ее. Более конкретно, настоящее раскрытие относится к мобильным вычислительным устройствам, которые могут служить в качестве компонента обработки разделенной вычислительной системы, с невстроенным экранам, позволяющему установить парное соединение с мобильными вычислительными устройствами, и к системам и способам, использующим такие устройства.

Краткое описание чертежей

Признаки и преимущества вариантов осуществления заявленного предмета изобретения станут очевидными из нижеследующего подробного описания изобретения со ссылками на чертежи, на которых одинаковые ссылочные позиции обозначают одинаковые части, и на которых:

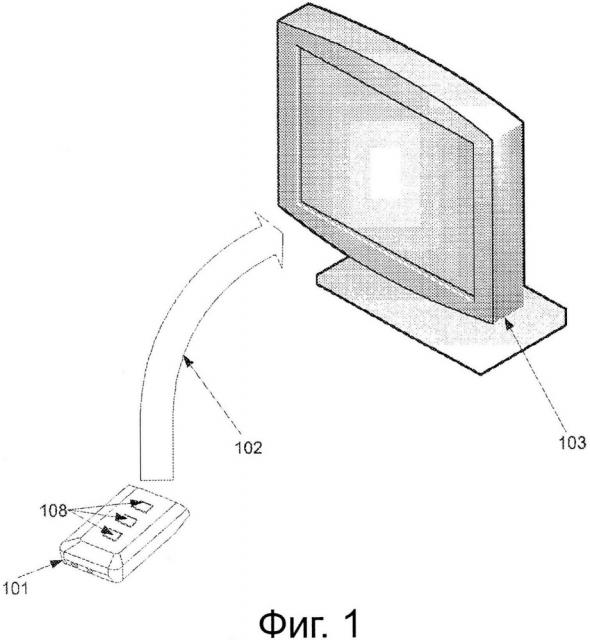

фиг. 1 иллюстрирует мобильную вычислительную систему, включающую в себя мобильное вычислительное устройство и экран в соответствии с настоящим раскрытием;

фиг. 2 - блок-схема примерной архитектуры мобильного вычислительного устройства в соответствии с настоящим раскрытием;

фиг. 3 - блок-схема примерной архитектуры экрана без звука в соответствии с настоящим раскрытием;

фиг. 4 - блок-схема примерного интеллектуального экрана в соответствии с настоящим раскрытием;

фиг. 5А и 5В иллюстрируют примерное мобильное устройство, инициируемое способом соединения в соответствии с настоящим раскрытием;

фиг. 6А и 6В иллюстрируют пример экрана, инициируемого способом соединения в соответствии с настоящим раскрытием;

фиг. 7А и 7В иллюстрируют примерный способ соединения мобильного вычислительного устройства с одним из многочисленных экранов в соответствии с настоящим раскрытием;

фиг. 8 - блок-схема последовательности операций примерного протокола вывода кадров (flamethrower) в соответствии с настоящим раскрытием;

фиг. 9 - блок-схема последовательности операций примерного протокола вывода кадров, который включает в себя компонент оптимизация сжатия в соответствии с настоящим раскрытием;

фиг. 10 - блок-схема последовательности операций примерного протокола вывода кадров в соответствии с настоящим раскрытием;

фиг. 11 изображает примерный способ передачи видеоинформации из мобильного вычислительного устройства с использованием одного или более каналов/режимов связи в соответствии с настоящим раскрытием;

фиг. 12 изображает примерный способ управления ориентацией в соответствии с настоящим раскрытием;

фиг. 13 иллюстрирует примерные операции модуля жестов, включающего в себя команды жестов в соответствии с настоящим раскрытием;

фиг. 14 изображает один пример операций аутентификации на основе жестов в соответствии с настоящим раскрытием;

фиг. 15 изображает примерные операции в ответ на исполнение команды устройства ввода в модуле устройство ввода в соответствии с настоящим раскрытием;

фиг. 16А и 16В иллюстрируют способ, включающий в себя примерные операции, выполняемые в связи с взаимодействием пользователя с мобильным вычислительным устройством через устройство ввода, соединенное с мобильным вычислительным устройством, в соответствии с настоящим раскрытием;

фиг. 17А и 17В иллюстрируют способ, включающий в себя примерные операции, выполняемые в связи с взаимодействием пользователя с мобильным вычислительным устройством через устройство ввода, соединенное с экраном, в соответствии с настоящим раскрытием;

фиг. 18А и 18В иллюстрируют примерный способ параллельного сопряжения мобильное вычислительное устройство с многочисленными экранами в соответствии с настоящим раскрытием;

фиг. 19А и 19В изображают примерные варианты использования, в которых мобильное вычислительное устройство состыковано с экраном в соответствии с настоящим раскрытием;

фиг. 20 изображает примерную сотовую сеть, включающую в себя одно или более мобильных вычислительных устройств в соответствии с настоящим раскрытием;

фиг. 21 изображает примерную систему интеллектуального кэширования в соответствии с настоящим раскрытием; и

фиг. 22 изображает примерную прокси-систему в соответствии с настоящим раскрытием.

Осуществление изобретения

Термины "сеть связи" и "сети связи" взаимозаменяемо используются в данном документе для обозначения одной или более систем и/или способов отправки и/или приема сигнала данных. Эти термины охватывают связь с малым радиусом действия и связь с большим радиусом действия.

Термин "связь с малым радиусом действия" используется в данном документе для обозначения систем и способов беспроводной отправки/приема сигналов передачи данных между устройствами, которые находятся относительно близко друг к другу. Связь с малым радиусом действия включает в себя, например,^® связь между устройствами с использованием сети BLUETOOTH^®, персональную сеть (PAN), связь с малым радиусом действия, радиочастотную идентификацию (RFID), сети ZigBee^®, соединение INTEL^® Wireless Display (WiDi), соединение INTEL^® WiGig (беспроводная связь с гигабитной пропускной способностью), связь в миллиметровом диапазоне волн, связь в диапазоне ультравысоких частот (UHF), их комбинации и т.п.

Для сравнения, термин, "связь с большим радиусом действия" используется в данном документе для обозначения систем и способов для беспроводной отправки/приема сигналов передачи данных между устройствами, которые находятся на значительном расстоянии друг от друга. Связь с большим радиусом действия включает в себя, например, связь между устройствами с использованием Wi-Fi, региональную вычислительную сеть (WAN) (включающую в себя, но не ограниченную этим, сотовую телефонную сеть (3G, 4G и т.д. и т.п.), Интернет, систему глобального позиционирования (GPS), телевизионную сеть на основе стандарта беспроводной связи "white space" ("пробел"), их комбинации и т.п. Поэтому связь с большим радиусом действия можно рассматривать как связь между устройствами, обеспечиваемую за счет использования промежуточных аппаратных средств/систем, таких как маршрутизаторы, ретрансляционные станции, телевизионные вышки стандарта "white space", поставщики услуг Интернета, их комбинации и т.п.

Как используется в данном документе в любом варианте осуществления, термин "модуль" может относиться к программному обеспечению, программно-аппаратному средству и/или схему, которые сконфигурированы таким образом, чтобы выполнять или вызывать выполнение одной или более операций в соответствии с настоящим раскрытием. Программное обеспечение можно реализовать в виде пакета программного обеспечения, кода, инструкций, наборов инструкций и/или данных, записанных на невременных машиночитаемых носителях информации. Программно-аппаратное средство можно реализовать в виде кода, инструкций или наборов инструкций и/или данных, которые являются жестко запрограммированными (например, энергонезависимыми) в устройствах памяти.

Термин "схема", который используется в данном документе в любом варианте осуществления, может содержать, например, по отдельности или в любой комбинации, аппаратно зашитую схему, программируемую схему, такую как процессор компьютера, содержащий один или более отдельных ядер для обработки инструкций, схему машины состояний, программное обеспечение и/или программно-аппаратное средство, которое хранит команды, исполняемые программируемой схемой. Модули можно коллективно или индивидуально выполнить в виде схемы, которая образует часть клиентского устройства или устройства аутентификации.

Для ясности и простоты понимания настоящее раскрытие часто описываются мобильные вычислительные устройства и экраны, как включающие в себя один или более модулей, хранящихся в памяти, причем модуль(и) включает(ют) в себя машиночитаемые команды, которые при исполнении процессором соответствующего устройства (мобильного вычислительного устройства или экрана) побуждают устройство выполнять различные операции. Следует отметить, что такие описания являются примерными, и мобильные вычислительные устройства и экраны можно сконфигурировать для выполнения операций, описанных в связи с одним или более модулями другим образом. В качестве примера, мобильные вычислительные устройства и экраны, описанные в данном документе, могут включать в себя логическую схему, которая реализована по меньшей мере частично в виде аппаратного средства, которое побуждает выполнять одну или более операций, в соответствии с настоящим раскрытием, например те, которые описаны в связи с различными модулями, точно определенными в данном документе. В связи с этим следует отметить, что термин "логическая схема", которая используется в данном документе, может включать в себя дискретную и/или аналоговую схему, в том числе, например, процессор общего назначения, цифровой сигнальный процессор (DSP), систему на кристалле (SoC), схему машины состояний, аппаратно-зашитые элементы схемы, специализированные интегральные микросхемы, их комбинации и т.п.

В последнее время значительно увеличилось использование мобильных устройств, таких как сотовые телефоны, смартфоны, планшетные персональные компьютеры и персональные компьютеры типа "лэптоп". В связи с широким применением этих мобильных технологий, разработчики микропроцессорной техники уделяют больше внимания разработке процессоров, которые имеют высокую производительность и низкую потребляемую мощность. Одна цель такой разработки состоит в увеличении возможностей обработки при сохранении или даже увеличении срока службы аккумуляторной батареи базового устройства. В некоторых случаях было продемонстрировано, что уменьшение размеров компонентов процессора позволяет повысить производительность процессора при одновременном уменьшении потребляемой мощности. В ближайшие годы ожидается, что технологии изготовления позволят производить процессоры с вычислительным ресурсом как у "настольных компьютеров", а также с потребляемой мощностью, которая является достаточно низкой, для использования в мобильном устройстве.

В последние годы потребительский спрос имел тенденцию в сторону мобильных устройств, которые имеют большие интегральные дисплеи, но которые достаточно тонкие для того, чтобы поместиться в кармане или небольшой сумке. Улучшенные технологии производства позволили производителям устройств в большей степени миниатюризировать управляющую электронику таких устройств. Хотя это позволило производить более тонкие устройства, длина и ширина современных мобильных устройств часто ограничена требованием встроенного дисплея. Хотя дальнейшая миниатюризация управляющей электроники может обеспечить дальнейшее уменьшение толщины устройства, длина и ширина мобильного устройства может быть продиктована соответствующими размерами встроенного дисплея. Это может ограничить степень, до которой можно уменьшить мобильное устройство в целом.

Настоящее раскрытие, в общем, направлено на технологии для мобильных вычислительных, которая включает в себя одно или более мобильных вычислительных устройств с возможностью передачи или "вывода" видеоинформации для локального представления, но не встроенный экран для ее отображения. Как будет обсуждено подробно ниже, эта возможность позволяет устранить потребность во встроенном дисплее в мобильном вычислительном устройстве, открывая пути для новых и меньших форм-факторов. Кроме того, описана технология для взаимодействия с мобильным вычислительным устройством, у которого отсутствует встроенный экран и/или который выводит информацию отображения на невстроенный экран. Мобильные вычислительные устройства могут также включать в себя перспективную технологию связи и сети, которая может позволить им беспрепятственно соединяться друг с другом и другими совместимыми устройствами, например, что устанавливать соединение с региональной вычислительной сетью, такой как Интернет и другими системами передачи данных. Кроме того, описаны различные системы и способы, использующие мобильные вычислительные устройства, в соответствии с настоящим раскрытием.

Как отмечено ранее, мобильные вычислительные устройства, описанные в данном документе, имеют возможность передать или "вывода" видеоинформации для локального представления, но не встроенного экрана для отображения. Эта концепция, в общем, показана на фиг. 1, на которой мобильное устройство 101 изображено как передающее видеоинформацию 102 на экран 103. Как показано, дисплей 103 является локально присутствующим или близко расположенным (например, в той же самой комнате или окружающей среде) как и устройство 101, но не выполнен как единое целое с устройства 101.

Для ясности и простоты иллюстрации, мобильное устройство 101 изображено на фиг. 1 с форм-фактором, который не включают в себя встроенный дисплей. Эта иллюстрация является примерной только, и не следует понимать, что мобильное устройство 101 может иметь любой подходящий форм-фактор. Например, мобильное устройство 101 может иметь форм-фактор в соответствии с любым числом мобильных электронных устройств, таких как сотовые телефоны, электронные считывающие устройства, очки, мобильные игровые консоли, нетбуки, ноутбуки, Интернет-устройства, персональные цифровые помощники, медиа-плееры и/или записывающие устройства, смартфоны, планшетные персональные компьютеры, ультрамобильные персональные компьютеры, носимые вычислительные устройства и их комбинации. Без ограничения, устройство 101 предпочтительно имеет форм-фактор, который не включают в себя встроенный дисплей, или который включает в себя относительно маленький встроенный дисплей. Конечно, мобильное устройство 101 может иметь другой форм-фактор и может быть оборудовано встроенным дисплеем любого желаемого размера. Тем не менее, следует понимать, что термин "мобильное вычислительное устройство" исключает вычислительные устройства, которые устанавливаются или иным образом поддерживаются или предназначены для установки или иным образом поддержания в единственном местоположении в течение значительного периода времени (например, настольные компьютеры, маршрутизаторы, сетевые серверы и т.д.) таким способом, который будет понятен специалистам в данной области техники.

Также для ясности и простоты иллюстрации, экран 103 изображен на фиг. 1 в виде компьютерного монитора. Эта иллюстрация является примерной, и следует понимать, что экран 103 может быть любого подходящего вида и может быть частью другого устройства, такого как независимая вычислительная система. Например, экран 103 может быть выполнен в виде дисплея информационного терминала, дисплея настольного компьютера, дисплея компьютера типа лэптоп, дисплея мобильного телефона, дисплея смартфона, дисплея планшетного персонального компьютера, дисплея информационного киоска, дисплея банкомата, дисплея транспортного средства (например, самолета, автомобиля, велосипеда, мотоцикла, поезда и т.д.), медицинского устройства (например, дисплея электрокардиографического устройства), дисплея электрокардиографического устройства (например, системы медицинского учета), дисплея системы для финансовых транзакций, дисплея мобильной игровой консоли, проектора, телевизора, дисплея ультрамобильного персонального компьютера, носимого дисплея (например, в виде очков, ремешка для часов, ожерелья и т.п.), дисплея интеллектуальной идентификационной карточки, их комбинаций и т.п. Без ограничения экран 103 выполнен предпочтительно в виде дисплея для настольного или мобильного компьютера, дисплея настольного компьютера, дисплея мобильного устройства, такого как смартфон, компьютер типа лэптоп или планшетный персональный компьютер, дисплея информационного киоска, дисплея общедоступного компьютерного терминала, телевизора или их комбинации.

В некоторых вариантах осуществления экран 103 может быть в виде "неинтеллектуального экрана". Термин "неинтеллектуальный экран", который используется в данном документе, относится к дисплею, который имеет возможность работы в качестве монитора компьютера или телевизора, который может принимать данные беспроводным способом или через проводное соединение. Например, неинтеллектуальный экран может включать в себя специализированные интегральные микросхемы или другие схемы для обработки (например, видео и/или аудио) данных специфическим образом (например, принимать и декодировать сетевые пакеты, повышать уровень видеоданных, интерпретировать форматы видеоданных и т.д. В некоторых вариантах осуществления неинтеллектуальные экраны, описанные здесь, могут быть предназначены для недорогих операций и/или операций, требующих малую вычислительную мощность. Неограничивающие примеры "неинтеллектуальных экранов", в соответствии с настоящим раскрытием, включают в себя телевизоры общего назначения, испытывающие недостаток вычислительной мощности, независимые компьютерные мониторы (например, мониторы, не подсоединенные к центральному процессорному устройству), стыковочные узлы для дисплеев (как описано ниже), проекторы, их комбинации и т.п.

В других вариантах осуществления экран 103 может быть выполнен виде "интеллектуального экрана". Термин "интеллектуальный экран", который используется в данном документе, относится к дисплею, который интегрирован в высокой степени с компьютерной подсистемой (печатной платой, общим источником питания и т.д.) или с дисплеем, который имеет возможность программирования пользователем или производителем для выполнения задач, отличных от приема и отображения видеоданных. Неограничивающие примеры интеллектуальных экранов, которые можно использовать, включают в себя дисплеи, которые соединены с компьютером (например, таким как ноутбук, настольный компьютер, электронное считывающее устройство, карманный компьютер, смартфон, планшетный компьютер, сотовый телефон, информационный киоск и т.д.), и дисплеи, которые включают в себя свой собственный процессор общего назначения.

Хотя в настоящем раскрытии часто делается ссылка на интеллектуальные и неинтеллектуальные экраны как на независимые устройства, такие экраны не должны быть независимыми от другого оборудования, схем или т.п. Действительно, интеллектуальные и неинтеллектуальные экраны, описанные здесь, могут образовывать все или часть другого механического и/или электронного устройства. Например, интеллектуальные и неинтеллектуальные экраны, описанные здесь, могут являться частью самолета, автомобиля, велосипеда, мотоцикла, снегохода, медицинского устройства, наголовного дисплея, интерфейса управления, электронного портала покупок, меню ресторана, бинокля, очков, инструментов для приготовления пищи, систем записи, систем обработки транзакций, упомянутых выше интеллектуальных экранов, их комбинаций и т.п.

Обратимся теперь к фиг. 2, на которой показана блок-схема примерной архитектуры мобильного вычислительного устройства в соответствии с настоящим раскрытием. Как показано, устройство 101 включает в себя платформу 201 устройства. Без ограничения, платформа 201 устройства может коррелировать с одним или более форм-факторов устройства, упомянутых выше, как подходящих для использования в качестве устройства 101. Соответственно, платформа 201 устройства может представлять собой платформу сотового телефона, платформу электронного записывающего устройства, платформу очков, платформу мобильной игровой консоли, платформу компьютера типа нетбука, платформу компьютера типа "ноутбук", платформу Интернет-устройства, платформу персонального цифрового помощника, платформу медиа-плеера и/или записывающего устройства, платформу смартфона, платформу планшетного персонального компьютера, платформу ультрамобильного персонального компьютера, платформу носимого вычислительного устройства или их комбинации.

Как показано на фиг. 2, платформа 201 устройства может включать в себя процессор 202, память 203, интерфейс 204 беспроводной связи (WCOMMS), схему 205 мультимедийного интерфейса, датчики 206, источник 207 питания и дополнительные входы 208.

Процессор 202 может представлять собой любой подходящий процессор. Например, процессор 202 может представлять собой единственный или многоядерный процессор, процессор общего назначения, специализированную интегральную микросхему, их комбинации и т.п. Без ограничения, процессор 202 представляет собой предпочтительно один или более процессоров, выпускаемых для продажи корпорациями INTEL® Corporation, NVIDIA®, ARM^®, Advanced Micro Devices (AMD®), SAMSUNG® или APPLE®. Неограничивающие примеры подходящих процессоров включают в себя линейки процессоров Atom, Nehalem, Ivy Bridge и Sandy Bridge, продаваемых корпорацией INTEL^®.

Память 203 может включать в себя любой подходящий тип памяти, такой как полупроводниковая память с «прошивкой», программируемая память, энергонезависимая память, постоянное запоминающее устройство, электрически программируемая память, оперативное запоминающее устройство, флэш-память (которая может включать в себя, например, структуры памяти типа NAND или NOR), память на магнитных дисках и/или память на оптических дисках. Дополнительно или альтернативно, память 203 может включать в себя другие и/или позже разработанные типы машиночитаемой памяти. Память 203 может быть выполнена как единое целое с процессором 202, отдельно от процессора 202 или в виде их комбинаций. Как будет обсуждено позже, память 203 может хранить один или более модулей, которые включают в себя машиночитаемые команды, которые во время исполнения процессором 202 могут побуждать устройство 101 выполнять функции в соответствии с настоящим раскрытием.

WCOMMS 204 может включать в себя аппаратные средства (например, схему), программное обеспечение или комбинацию аппаратные средств и программного обеспечения, которые позволяют устройству 101 отправлять и принимать сигналы по одной или более сетям связи. Например, WCOMMS 204 может включать в себя одно или более из следующего: антенны, передатчики, приемники, приемопередатчики, приемоответчики, схемы связи сетевого интерфейса и их комбинации, которые позволяют устройству 101 отправлять и принимать сигналы через одну или более сетей связи, включающих в себя сети связи с большим радиусом действия, сети связи с малым радиусом действия или их комбинации. Соответственно, WCOMMS 204 может включать в себя аппаратное средство и/или программное обеспечение, которое позволяет устройству 101 поддерживать связь с использованием WiFi, связи с малым радиусом действия, телевизионного стандарта "white space", сотовой сети радиочастотной идентификации (RFID), BLUETOOTH^®, персональной сети, связи в миллиметровом диапазоне волн, связи с использованием ультравысоких частот (UHF) (например, с использованием частоты в диапазоне приблизительно 300 мегагерц до приблизительно 3000 мегагерц) или их комбинации с использованием соответствующего протокола беспроводной связи.

Платформа 201 устройства может дополнительно включать в себя мультимедийный интерфейс 205. В общем, мультимедийный интерфейс 205 можно выполнить с возможностью облегчения передачи сигналов, содержащих данные, аудио и/или визуальную (дисплей) информацию в и из устройства 101 через интерфейс проводной связи. Таким образом, например, мультимедийный интерфейс 205 может включать в себя мультимедийный интерфейс высокой четкости (HDMI), цифровой видеоинтерфейс (DVI), интерфейс универсальной последовательной шины (USB), их комбинации и т.п.Без ограничения, платформа 201 устройства предпочтительно включает в себя интерфейсы HDMI и DVI и связанные с ними соединители. Альтернативно или дополнительно, мультимедийный интерфейс 205 может включать в себя один или более стыковочных портов, которые позволяют обеспечить сопряжение с соответствующим соединителем интеллектуального или неинтеллектуального экрана. Такие стыковочные порты могут содержать DVI, HDMI USB-порт и/или, или другой тип стыковочного порта.

Как будет подробно описано ниже, устройство 101 может использовать один или комбинацию из WCOMMS 204 и мультимедийного интерфейса 205 для передачи сигналов (например, мультимедийных сигналов, видеосигналов и т.д.), содержащих видеоинформацию в один или более неинтеллектуальных или интеллектуальных экранов. Без ограничения, устройство 101 предпочтительно выполнено с возможностью беспроводной передачи видеоинформации через WCOMMS 204.

Платформа 201 устройства может также включать в себя датчики 206. Датчики 206 могут включать в себя любой тип датчика, который позволяет обнаруживать объекты, сигналы, входы или другую информацию, которая может представлять интерес для пользователя устройства 101, и/или приложение, исполняемое устройством 101. Неограничивающие примеры датчиков, которые можно использовать в качестве датчиков 206, включают в себя оптические датчики, такие как камера, датчики местоположения, такие как система глобального позиционирования, датчики ориентации, такие как гироскоп и/или компас, датчики осязания, такие как датчик давления или сенсорный экран, датчики движения, такие как акселерометр, биометрические датчики, такие как датчик печати большим пальцем, сканер сетчатки глаз, их комбинации и т.п. В некоторых вариантах осуществления устройство 101 включает в себя все из вышеупомянутые типов датчиков.

Платформа 201 устройства также включает в себя источник 207 питания. Источник 207 питания может представлять собой любой подходящий источник электропитания для устройства 101 и их компонентов. Неограничивающие примеры подходящих источников электропитания, которые можно использовать в качестве источника 207 питания, включают в себя неперезаряжаемые аккумуляторные батареи, перезаряжаемые аккумуляторные батареи, такие как никель-кадмиевые аккумуляторные батареи, никелево-металлические гидридные аккумуляторные батареи, литий-ионные аккумуляторы, литий-ионные полимерные аккумуляторные батареи и свинцово-кислотные аккумуляторные батареи, топливные ячейки, позже разработанные источники электропитания, линии передачи переменного и постоянного тока, их комбинации и т.п. Без ограничения, источник 207 питания предпочтительно выполнен с возможностью подачи достаточной электрической мощности позволить в устройство 101 и их компоненты таким образом, чтобы они могли работать под конкретной рабочей нагрузкой в течение требуемого периода времени.

Если источник 207 питания выполнен в виде перезаряжаемого источника питания, такого как перезаряжаемая аккумуляторная батарея, то он может перезаряжаться с использованием любого подходящего механизма. Например, источник 207 питания может перезаряжаться с помощью устройства 101, подключаемого к источнику питания при помощи проводного соединения (например, электрического шнура переменного или постоянного тока). Альтернативно или дополнительно, источник 207 питания может перезаряжаться беспроводным способом, например, с использованием электромагнитной индукции, электродинамической индукции, электростатической индукции, их комбинации и т.п.

(2) Альтернативно или дополнительно, источник 207 питания может заряжаться с использованием электромагнитного излучения, такого как микроволновое излучение, лазерное излучение, их комбинации и т.п. В последнем случае, устройство 101 может включать в себя приемник, выполненный с возможностью приема электромагнитного излучения из источника, и преобразования этого излучения в электроэнергию, которую можно использовать для целей перезарядки. Платформа 201 устройства может опционально включать в себя одно или более устройств ввода, показанных на фиг. 2 в качестве входа(ов) 208. Такие входы можно выполнить как единое целое с физически присоединенными к и/или подсоединяемыми беспроводным способом к устройству 101. Примерные устройства ввода, которые можно использовать, включают в себя кнопки, сенсорные панели, устройства ввода (например, трекбол, трекпад, клавиатуру и т.д.) их комбинации и т.п. Конечно, такие устройства ввода являются только примерными, и можно использовать любое подходящее устройство ввода. Без ограничения, дополнительные входы 208 предпочтительно включают в себя одну или более кнопок. Эта концепция показана на фиг. 1, на которой устройство 101 включает в себя три кнопки 108. Конечно, число кнопок на фиг. 1 является примерным только, и можно использовать любое число кнопок.

Так как устройство 101 не должно включают в себя встроенный дисплей, его можно производить с любым подходящим форм-фактором, включая форм-факторы, которые по объему меньше, чем современные мобильные устройства, которые включают в себя встроенный дисплей. Например, устройство 101 может иметь размеры, которые позволяют размещать его на средней ладони руки человека, на ремешке для часов, на очках и т.д. В некоторых вариантах осуществления устройство 101 может иметь размеры для того, чтобы быть носимым внутри или на предмете одежды, например, на воротнике, внутри и/или на манжетах рубашки, на или в кармане рубашки, на или внутри кармана брюк, их комбинации и т.п.

Неинтеллектуальный и интеллектуальный экраны, раскрытые здесь, можно выполнить с возможностью отображения видеоинформации, принятой из мобильного вычислительного устройства в соответствии с настоящим раскрытием, например, в одном или более мультимедийных/видеосигналах. Можно использовать любой подходящий интеллектуальный или неинтеллектуальный экран при условии, что он имеет необходимую связность, обеспечивающую прием сигналов, содержащих видеоинформацию из мобильного вычислительного устройства, в соответствии с настоящим раскрытием и возможность интерпретировать эти сигналы и отображать видеоинформацию, содержащуюся в них. Как подробно описано ниже, такие сигналы можно форматировать для передачи проводной или беспроводной связи. Соответственно, можно использовать любой неинтеллектуальный/интеллектуальный экран с подходящими физическими и/или беспроводными возможностями.

Обратимся теперь к фиг. 3, на которой показана блок-схема примерной архитектуры неинтеллектуального экрана в соответствии с настоящим раскрытием. Как показано, неинтеллектуальный экран 300 включает в себя платформу 301 неинтеллектуального экрана. Платформа 301 неинтеллектуального экрана может представлять собой любой подходящую платформу неинтеллектуального экрана и может, например, коррелировать с платформой в соответствии с примерными типами неинтеллектуальных экранов, упомянутых выше. Для наглядности, неинтеллектуальный экран 300 проиллюстрирован на фиг. 3 в форме независимого монитора (например, телевизора), и, таким образом, платформа 301 неинтеллектуального экрана может представлять собой независимую платформу монитора, такую как платформу телевизора. Платформа 301 неинтеллектуального экрана также проиллюстрирована с ограниченным количеством компонентов для ясности и простоты понимания, и следует понимать, что иллюстрированная конфигурация является примерной. Действительно, платформа 301 неинтеллектуального экрана может включать в себя другие компоненты, которые обычно присутствуют в таких экранах.

Платформа 301 неинтеллектуального экрана включает в себя дисплей 302, мультимедийный интерфейс 303 и вспомогательный интерфейс беспроводной связи WCOMMS 304. Дисплей 302 может представлять собой любой подходящий тип дисплея, такой как дисплей на основе электронных чернил, дисплей на основе светоизлучающих диодов, жидкокристаллический дисплей, плазменный дисплей, люминесцентный дисплей, органолюминесцентный дисплей, дисплей на основе органических светоизлучающих диодов, другой тип дисплея или их комбинации.

В общем, мультимедийный интерфейс 303 можно выполнить с возможностью облегчения приема данных, аудио и/или визуальной (отображаемой) информации с помощью неинтеллектуального экрана 300 из мобильного вычислительного устройства через проводное соединение с таким вычислительным устройством. Таким образом, например, мультимедийный интерфейс 303 может включать в себя мультимедийный интерфейс высокой четкости (HDMI), цифровой видеоинтерфейс (DVI), проводной интерфейс универсальной последовательной шины (USB), их комбинации и т.п.Без ограничения, платформа 301 неинтеллектуального экрана предпочтительно включает в себя как интерфейсы HDMI и DVI, так и связанные с ними соединители в качестве мультимедийного интерфейса 303. Альтернативно или дополнительно, мультимедийный интерфейс 303 может включать в себя один или более стыковочных портов, которые могут сопрягаться с соответствующим соединителем мобильного вычислительного устройства в соответствии с настоящим раскрытием. Такие стыковочные порты могут включать в себя порт DVI, порт HDMI, порт USB, другой тип стыковочного порта и их комбинации.

Неинтеллектуальный экран 301 может опционально дополнительно включать в себя WCOMMS 304. WCOMMS 304 может включать в себя аппаратные средства (например, схемы), программное обеспечение или комбинацию аппаратных средств и программного обеспечения, которые позволяют неинтеллектуальному экрану 300 принимать (и опционально отправлять) сигналы по одной или более сетям связи. Например, WCOMMS 204 могут включать в себя одну или более антенн, передатчиков, приемников, приемопередатчиков, приемоответчиков, схем связи сетевого интерфейса и их комбинаций, которые позволяют неинтеллектуальному экрану 300 принимать (и опционально отправлять) сигналы из мобильного вычислительного устройства через одну или более сетей связи, включающих в себя сеть связь с большим радиусом действия, сеть связи с малым радиусом действия или их комбинации. Соответственно, WCOMMS 204 могут включать в себя аппаратные средства и/или программное обеспечение, которые позволяют экрану 300 принимать сообщения из устройства 101 с использованием Wi-Fi, беспроводного USB, связи с малым радиусом действия, телевизионного стандарта "white space", радиочастотной идентификации (RFID), сети сотовой связь, BLUETOOTH™, персональной сеть или их комбинации с использованием соответствующего протокол связи.

Как подробно описано ниже, неинтеллектуальный экран 300 можно выполнить с возможностью приема видеоинформации из мобильной вычислительной платформы, такой как устройство 101, через мультимедийный интерфейс 303, WCOMMS 304 или их комбинации. Без ограничения, неинтеллектуальный экран предпочтительно выполнен с возможностью приема видеоинформации из мобильного вычислительного устройства через WCOMMS 304.

Платформа 301 неинтеллектуального экрана может опционально дополнительно включать в себя одно или более устройств 305 ввода. Если они включены в ее состав, устройство(а) 305 ввода могут поддерживать проводную или беспроводную связь с неинтеллектуальным экраном 300. Устройство(а) 305 ввода могут представлять собой, например, интерфейс сенсорного экрана дисплея 302, компьютерную мышь, клавиатуру, трекбол, трекпад, или другое устройство ввода, такое как датчик, кнопка, или переключатель. Как подробно описано ниже, устройство(а) 305 ввода, если они включены, можно использовать для взаимодействия с приложениями, исполняемыми на мобильном вычислительном устройстве, и отображения на неинтеллектуальном экране 300. В таких случаях, платформа неинтеллектуального экрана может включать в себя специализированные интегральные микросхемы (такие как вспомогательная ASIC 306 на фиг. 3) или другой тип процессора, который выполнен с возможностью контроля для вводов (например, событий), производимых с помощью устройства (устройств) 305 ввода, сообщать информацию ввода в мобильное вычислительное устройство в соответствии с настоящим раскрытием.

Платформа 301 неинтеллектуального экрана может опционально включать в себя память 307. Память 307 может быть выполнена как одно целое с или отдельно от вспомогательной ASIC 306, и может иметь любой подходящий тип памяти, такой как типы памяти, ранее указанные как подходящие для использования с мобильными вычислительными устройствами настоящего раскрытия. В случае если они присутствуют, память 307 может включать в себя один или более модулей программного обеспечения/программно-аппаратных средств, которые при их исполнении предписывают неинтеллектуальному экрану выполнять сопряжение устройства и/или функции контроля ввода в соответствии с настоящим раскрытием. Например, память 307 может включать в себя модуль сопряжения устройства ("DPM", не показан), который включает в себя машиночитаемые команды, которые при их исполнении проблемно-ориентированным процессором платформы 301 неинтеллектуального
