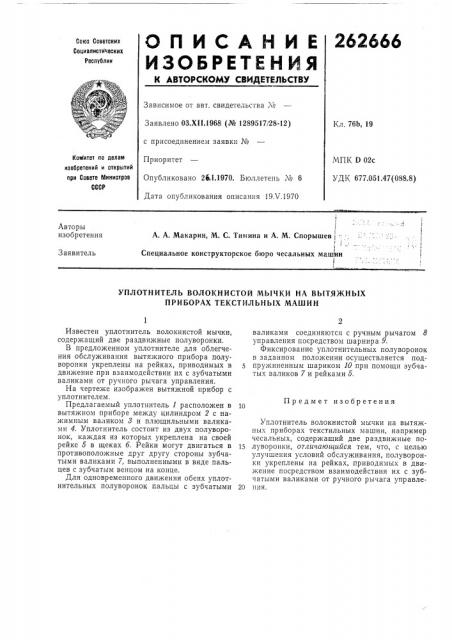

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респтблин

Зависимое от авт. свидетельства №

Заявлено ОЗ.XII.1968 (№ 1289517/28-12) Кл. 76Ь, 19 с присоединением заявки ¹

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 2б.I 1970. Бюллетень . и 6

Дата опубликования описания 19Л .1970

МПК D 02с

УД1(677 051 47(088 8) А, А. Макарии, М. С. Тимина и А. М, Спорышев, Авторы изобретения

Специальное конструкторское бюро чесальных машин

Заявитель

УПЛОТНИТЕЛЬ ВОЛОКНИСТОЙ МЫЧКИ НА ВЫТЯЖНЫХ

ПРИБОРАХ ТЕКСТИЛЬНЫХ МАШИН

Предмет изобретения

Известен уплотнитель волокнистой мычки„ содержащий две раздвижные полуворонки.

В предложенном уплотнителе для облегчения обслуживания вытяжного прибора полуворонки укреплены на рейках, приводимых в движение при взаимодействии их с зубчатыми валиками от ручного рычага управления.

На чертеже изображен вытяжной прибор с уплотнителем.

Предлагаемый уплотнитель 1 расположен в вытяжном приборе между цилиндром 2 с нажимным валиком 8 и плющильными валиками 4. Уплотнитель состоит из двух полуворонок, каждая из которых укреплена на своей рейке 5 в щеках б, Рейки могут двигаться в противоположные друг другу стороны зубчатыми валиками 7, выполненными в виде пальцев с зубчатым венцом на конце.

Для одновременного движения обеих уплотнительных полуворонок пальцы с зубчатыми валиками соединяются с ручным рычагом 8 управления посредством шарнира 9.

Фиксирование уплотнительных полуворонок в заданном положении осуществляется подпружиненным шариком l0 при помощи зубчатых валиков 7 и рейками 5.

Уплотнитель волокнистой мычки на вытяжных приборах текстильных машин, например чесальных, содержащий две раздвижные по15 луворонки, отличающийся тем, что, с целью улучшения условий обслуживания, полуворонки укреплены на рейках, приводимых в движение посредством взаимодействия их с зубчатыми валиками от ручного рычага управле20 ни я.

262666

ВиЯА

Составитель Б. Николаев

Техред Л. В. Куклина

Корректор С. М. Сигал

Редактор А. Бер

Типография, пр. Сапунова, 2

Заказ 1237/14 Тираж 500 зоноипeog

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, K-35, Раушская наб., д. 4/5
