Устройство цикличного действия для скоростного перемешивания строительных смесей

Устройство цикличного действия для скоростного перемешивания строительных смесей

Иллюстрации

Показать все

Реферат

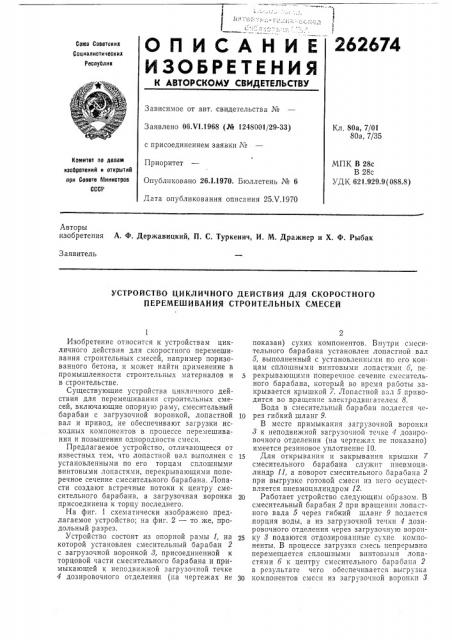

Q П И С А Н И Е 262674

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06 т 1.1968 (№ 1248001/29-33) с присоединением заявки №

Кл. 80а, 7/01

80а, 7/35 комитет ло делам кзабретеиий и открытий ори Совете л1ииистров

СССР

МПК В 28с

В 28с

УДК 621.929.9(088.8) Приоритет

Опубликовано 26.1.1970. Бюллетень № 6

Дата опубликования описания 25.V.1970

Авторы изобретения А. Ф. Державицкий, П. С. Туркенич, И. М. Дражнер и Х. Ф. Рыбак

Заявитель

УСТРОЙСТВО ЦИКЛИЧНОГО ДЕЙСТВИЯ ДЛЯ СКОРОСТНОГО

ПЕРЕМЕШИВАНИЯ СТРОИТЕЛЬНЫХ СМЕСЕЙ

Изобретение относится к устройствам цикличного действия для скоростного перемешивания строительных смесей, например поризованного бетона, и может найти применение в промышленности строительных матер иалов и в строительстве.

Существующие устройства цикличного действия для перемешивания строительных смесей, включающие опорную раму, смесительный барабан с загрузочной воронкой, лопастной вал и привод, не обеспечивают загрузки исходных компонентов в процессе перемешивания и повышения однородности смеси.

Предлагаемое устройство, отличающееся от известных тем, что лопастной вал выполнен с установленными по его торцам сплошными винтовыми лопастями, перекрывающими попе. речное сечение смесительного барабана. Лопасти создают встречные потоки к центру смесительного барабана, а загрузочная воронка присоединена к торцу последнего.

На фиг. 1 схематически изображено предлагаемое устройство; на фиг. 2 — то же, продольный разрез.

Устройство состоит из опорной рамы 1, на которой установлен смесительный барабан 2 с загрузочной воронкой 8, присоединенной к торцовой части смесительного барабана и примыкающей к неподвижной загрузочной течке

4 дозировочного отделения (на чертежах не

2 показан) сухих компонентов. Внутри смесительного барабана установлен лопастной вал

5, выполненный с установленными по его концам сплошными винтовыми лопастями 6, перекрывающими поперечное сечение смесительного барабана, который во время работы закрь|вается крышкой 7. Лопастной вал б приводится во вращение электродвигателем 8.

Вода в смесительный барабан подается че10 рез гибкий шланг 9, В месте примыкания загрузочной воронки

8 к неподвижной загрузочной течке 4 дозпровочного отделения (на чертежа.. не показано) имеется резиновое уплотнение 10, 15 Для открывания и закрывания крышки 7 смесительного барабана служит пневмоцилиндр 11, а поворот смесительного барабана 2 при выгрузке готовой смеси из пего осуществляется пневмоцилиндром 12.

20 Работает устройство следующим образом. B смесительный барабан 2 при вращении лопастного вала 5 через гибкий шланг 9 подается порция воды, а из загрузочной тепаи 4 дозировочного отделения через загрузочную ворон25 ку 8 подаются отдозированные сухие компоненты. В процессе загрузки смесь непрерывно перемещается сплошными винтовыми лопастями б к центру смесительного барабана 2 в результате чего обеспечивается выгрузка

30 компонентов смеси из загрузочной воронки 8

262674

Фиг. 2

Составитель М. М. Карбачинский

Редактор Т. Яковлева Техред Л. В. Курилко Корректор Н. С. Сударенкова

Заказ 1232/4 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 и необходимая степень заполнения смесительного барабана 2.

По окончании перемешивания электродвигатель 8 отключается, а включаются пневмоцилиндры 11 и 12 открывания крышки 7 и опрокидывания смесительного барабана 2, смесь выгружается, а затем цикл повторяется.

Предмет изобретения

Устройство цикличного действия для скоростного перемешивания строительных смесей, например поризованного бетона, включающее опорную раму, смесительный барабан с загрузочной воронкой, лопастной вал и привод, отличающееся тем, что, с целью обеспечения загрузки исходных компонентов в процессе пе5 ремешивания и повышения однородности смеси, лопастной вал выполнен с установленными по его торцам перекрывающими поперечное сечение смесительного барабана сплошными винтовыми лопастями, создающими встречlo ные потоки к центру смесительного барабана, а загрузочная воронка присоединена к торцу последнего.
