Изобретение относится к сельскохозяйственному машиностроению, в частности к механизации уборки семенников свеклы.

Одна из широко распространенных технологий уборки семенников свеклы основывается на скашивании нескольких рядков растений с укладкой их в валок. После дозаривания семян проводят подбор и обмолот валков комбайнами, оборудованными полотняно-планчатыми подборщиками ПТП - 2,4Б; ППТ - 30А. Сразу после уборки осуществляет очистку семян [1].

Однако при раздельной уборке потери семян составляют 1…1,5 ц/га.

Другая технология уборки семенников свеклы основана на применении известной машины [2] (принятой за прототип). В машине последовательно установлены жатка с режущим аппаратом, полотенно-планчатый транспортер и прицеп для сбора скошенной массы. Под транспортером установлен поддон для сбора свободных семян. Скошенная масса доставляется в пункт обмолота и доработки семян, туда же доставляется содержимое поддона.

Более перспективным способом уборки семенников свеклы считаем проведение десикаций растений до скашивания (препаратом Реглон из расчета 3-4 л/га на расход жидкости 250-300 л/га), это повысит качество и количество вызревших семян к моменту уборки.

Цель изобретения - повышение качества и общего сбора семян свеклы.

Поставленная цель достигается с помощью предлагаемой машины для уборки семенников свеклы.

Изобретение поясняется чертежами.

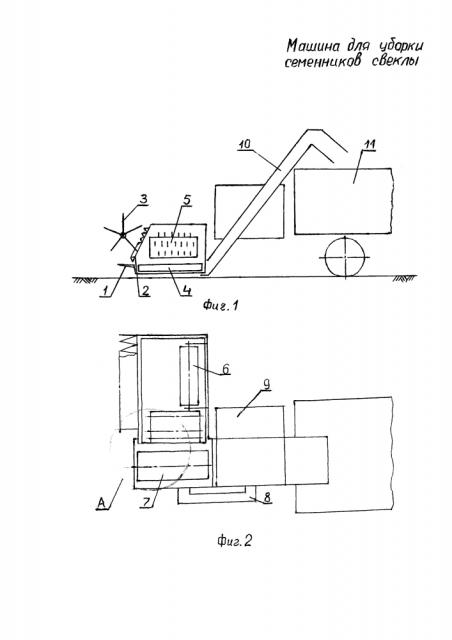

На фиг. 1 представлена схема машины для уборки семенников свеклы, вид сбоку;

На фиг. 2, 3 представлено транспортирующее устройство (поз. А), на фиг. 2.

Машина, выполненная в виде полевой уборочной техники, содержит жатку с режущим аппаратом 1, активный полевой делитель 2, мотовило 3, транспортирующее устройство (поз. А), включающее полотняно-планчатый транспортер 4, прижимающий пальчатый транспортер 5, приемно-удерживающий биттер 6, молотильный аппарат 7, элеватор семян 8, бункер семян 9, транспортер вороха 10, прицеп для сбора и транспортировки вороха 11.

Раздельное действие зубьев 12 барабана и подбарабанья с увеличенным расстоянием между ними на окрепшие стебли и регулируемый зазор между билами 13 барабана и подбарабаньем снижает отрыв зеленых клубочков свеклы от стеблей, что способствует их дозариванию, к моменту доработки вороха.

Предварительный обмолот обеспечивает не только полный сбор вызревших семян, но и надежную транспортировку скошенной массы с наименьшим обрывом зеленных клубочков и семян к месту их окончательной обработки.

Сравнение заявленных технических решений с прототипом позволило установить соответствие их критерию «Новизна». При изучении других технических решений в данной области техники признаки, отличающие заявляемое изобретение от прототипа, не были выявлены, и потому они обеспечивают заявленному техническому решению соответствие критерию «Существенные отличия».

Машина работает следующим образом.

Скошенные режущим аппаратом 1 и делителем 2 стебли растений укладываются мотовилом 3 на полотняно-планчатый транспортер 4, к которому прижимаются пальчатым транспортером 5 совместно с приемно удерживающим биттером 6, и в таком положении, без каких-либо поворотов, стебли направляются в молотильный аппарат 7, где и подвергаются воздействию барабана. В процессе пребывания в молотильном аппарате происходит воздействие зубьев на часть стебля, не содержащего зеленые клубочки, эта часть стебля рубится на черешки, последние не проникают через просветы 14 в подбарабанье, другая часть этого стебля, несущая зеленые клубочки, попадая под воздействие бил, проворачиваясь в зазоре между билами и прутьями подбарабанья без каких-либо повреждений, сбрасывается на транспортер вороха и с него - в прицеп 11 с целью доставки его к месту окончательной доработки.

Вызревшие семена осыпаются и посредством элеватора семян 8 попадают в бункер для семян 9.

Совокупность бил и зубьев молотильного аппарата, как отличительных признаков заявленной машины, позволяет выделить новое свойство - осуществление заданного технологического процесса для достижения поставленной цели, интенсификации уборки семенников свеклы.

Предлагаемая машина позволяет сократить невозвратные потери и улучшить качество семян за счет уменьшения повреждений и лучшего дозаривания.

Источники информации

1. Маслов Г.Г. и др. Индустриальная технология уборки семенников люцерны. // Техника в сельском хозяйстве, 1985, №7 с. 5, 6.

2. А.с. СССР №1812927 A3, 1993, БИ №16.

Машина для уборки семенников свеклы, содержащая установленные последовательно жатку, транспортирующее устройство и прицеп, отличающаяся тем, что машина снабжена молотильным аппаратом, при этом барабан молотильного аппарата содержит зубья для воздействия и измельчения части стебля, не содержащего зеленые клубочки, и билы для воздействия на другую часть стебля, несущую зеленые клубочки, причем билы сбивают вызревшие семена и не повреждают зеленые клубочки.
