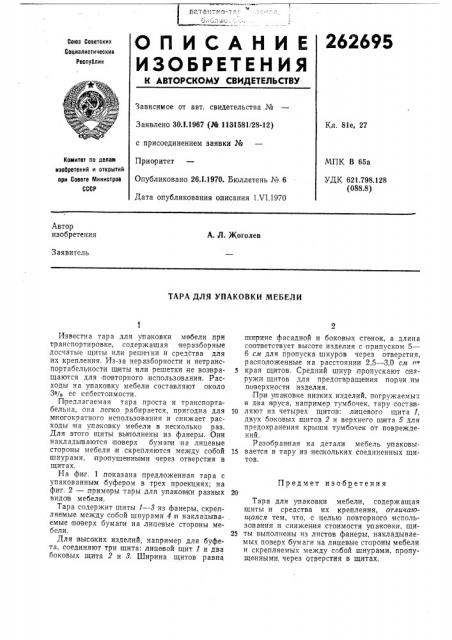

О П И С А Н И Е 262695

ИЗОБРЕТЕ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистическик

Республик

Зависимое от авт. свидетельства №

Заявлено ЗОЛ.1967 (¹ 1131581/28-12) с присоединением заявки №

Приоритет

Опубликовано 26.1.1970. Бюллетень ¹ 6

Дата опубликования описания 1.VI.1970

Кл. 81е, 27

Комитет по делам изобретений и открытий лри Совете Министров

СССР

МПК В 65а

УДК 621.798.128 (088.8) Автор изобретения

A. Л Жоголев

Заявитель

ТАРА ДЛЯ УПАКОВКИ МЕБЕЛИ

Предмет изобретения

Известна тара для упаковки мебели при транспортировке, содержащая неразборные досчатые щиты или решетки и средства для их крепления. Из-за неразборности и нетранспортабельности щ иты или решетки не воз вра- 5 щаются для повторного использования. Расходы на упаковку мебели составляют QIKoJIo

3% ее себестоимости. предлагаемая тара проста и транспортабельна, она лепко рабирается, пригодна для 10 м ногократного использования и снижает расходы на упаковку мебели в несколько раз.

Для этого щиты BbIIIIQJIHBHbI из фанеры. Они накладываются GQ Bepx бумапи на лицевые стороны мебели и скрепляются между собой 15 шнур ами, пропущенными через отверстия в щитах.

На фиг. 1 показана предложенная тара с упакованным буфером в трех проекциях; на фиг. 2 — .примеры тары для упаковки разных 20 видов мебели.

Тара содержит щиты 1 — 8 из фанеры, скреплявмые между собой шнурами 4 и накладыва- . емые птоверх бумаги на лицевые стороны мебели. 25

Для высоких изделий, например для буфета, соединяют три щита: лицевой щит 1 и два боковых щита 2 и 8. Ширина щитов равна ширине фасадной и боковых стенок, а длина соответствует высоте изделия с припуском 5—

6 см для пропуска шнуров через отверстия, р асположенные на р асстоянии 2,5 — 3,0 см пт края щитов. Средний шнур пропускают онаружи щитов для предотвращения порчи им поверхности изделия.

При упаковке низких изделий, погружаемых в два я руса, напри мер тумбочек, тару составляют из четырех щитов: лицевого щита 1, двух боковых щитов 2 и верхнего щ ита 5 для предохранения крыши тумбочек от повреждений, Разобранная на детали мебель упаковывается в тару из нескольких соединенных щитов, Тара для упаковки мебели, содержащая щиты и средства их крепления, отличающаяся тем, что, с целью повторного использования и снижения стоимости упаковки, щиты выполнены из листов фанеры, накладываемых поверх бумаги на лицевые стороны мебели и скрепляемых между собой шнурами, пропущенными через отверстия в щитах, 262693 кепд

Фиг. 1

Фиг,2
