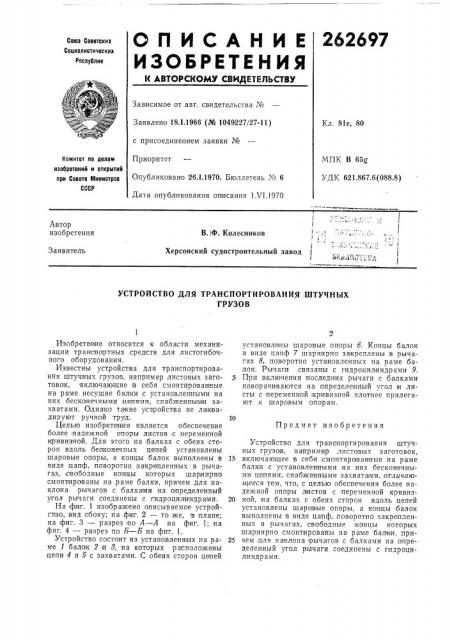

О Л И С А Н И Е 262697
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ .СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 18.1.1966 (№ 1049227/27-11) с присоединением заявки №
Пр.но.р ит ет
Опубликовано 26.1.1970. Бюллетень № 6
Дата опубликования описания 1 VI.1970
Кл. 81е, 80
МПК В 65g
УДК 621.867.6(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
I (i
В.1Ф. Колесников
Г т
Херсонский судостроительный завод
j ь-.ьл::1с .;;;„,".; 1
Автор изобретения
Заявитель
УСТРОЙСТВО ДЛЯ ТРАНСПОРТИРОВАНИЯ .ШТУЧНЫХ
ГРУЗОВ
Предмет изобретения
Изобретение относится к области механизации транспортных средств для листогибочного оборудования. .Известны устройства для транспортирования штучных грузов, например листовых заготовок, включающие в себя смонтированные на раме несущие балки с установленными на них бесконечными цвпями, снабженным и захватами. О днако такие устройства не ликвидируют ручной труд.
Целью изобретения является обеспечение более надежной опоры листов с переменной кривизной. Для этого на балках с обеих сторон вдоль бесконечных цепей установлены шаровые опоры, а концы балок выполнены в виде цапф, поворотно закрепленных в рычагах, свободные концы которых шар нирно смонпированы на,раме оалки, причем для наклона рычагов с балка ми на определенный угол рычаги соединены с гидроцили ндрами.
На фиг. 1 изображено описываемое устройство, вид обоку; на фиг. 2 — то же, в плане; на фиг. 3 — разрез по А — А на фиг. 1; на фиг. 4 — разрез по Б — Б на фиг. 1.
Устройство состоит из установленных на раме 1 бала к 2 и 8, на которых расположены цепи 4 и 5 с захватами. С обеих сторон цепей установлены шаровые опоры б. Концы балок ,в виде цапф 7 шарнирно закреплены в рычагах 8, поворотно установленных на раме балок. Рычаги связаны с гидроцилиндрами 9.
5 При включении последних рычаги с балками поворачиваются на определенный угол и листы с переменной IKpHIBH3HOH плотнее прилегают,к шаровым опорам.
Устройство для транспортирования штучных грузов, например листовых заготовок, 15 включающее в себя смонтированные на раме балки с установленными на них бесконечными цепями, снабженными захвата ми, отличаюитееся тем, что, с целью обеспечения более надежной опоры легистов с переменной кривиз20 ной, на балках с обеих сторон вдоль цепей установлены шаровые опоры, а концы балок выполнены в виде цапф, .поворотно закрепленных в рычагах, свободные концы которых шарнирно смонтированы на раме балки, при25 чем 1для наклона рычагов с балками на определенный угол рычаги соединены с гидроцилиндр ами.
262697 фиг. Ф
