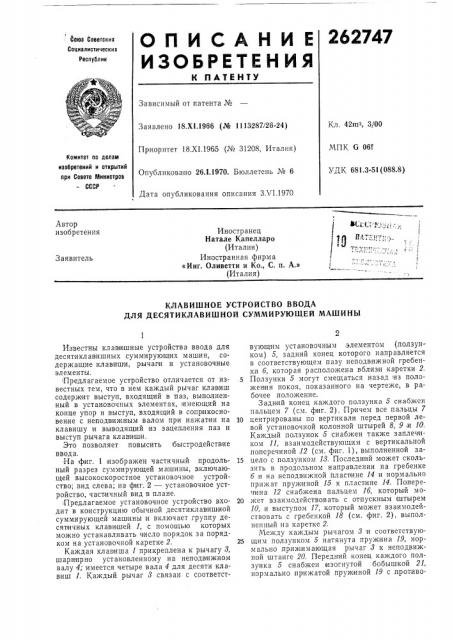

О П И С А Н И Е 262747

ИЗОБРЕТЕНИЯ!

Союз Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

Кл. 42m, 3/00

Заявлено 18.Х1.1966 (№ 1113287/26-24) МПК 6 061

УДК 681.3-51(088.8) Приоритет 18.XI.1965 (№ 31208, Италия) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 26.11970. Бюллетень № 6

Дата опубликования описания З.VI.1970

Автор изобретения

ВСт1 :-т. !

Иностранец

Натале Капелларо (Италия) Иностранная фирма

«Инг. Оливетти и Ко., С. п, А,» (Италия) Д p . !. ° ° .-.

1

, . !!!!

Заявитель! ! !

КЛАВИШНОЕ УСТРОЙСТВО ВВОДА

ДЛЯ ДЕСЯТИКЛАВИШНОЙ СУММИРУЮЩЕЙ МАШИНЫ

Известны клавишные устройства ввода для десятиклавишных суммирующих машин, содержащие клавиши, рычаги и установочные элементы. Предлагаемое устройство отличается от известных тем, что в нем каждый рычаг клавиш содержит выступ, входящий в паз, выполненный в установочных элементах, !имеющий на конце упор и выступ, входящий в сопр икосновение с неподвижным валом при нажатии на клавишу и выводящий из зацепления паз и выступ рычага клавиш!и.

Это позволяет повысить быстродейств!ие ввода.

На фланг. 1 изображен частичный продольный разрез суммирующей машины, включающей высокоскоростное установочное устройство; вид слева; на фиг. 2 — установочное устройство, частичный вид в плане. Предлагаемое установочное устройство входит в конструкцию обычной десятиклавишной суммирующей машины и включает группу десягичных клави шей 1, с помощью которых можно устанавливать число порядок за порядком на установочной каретке 2.

Каждая клавиша 1 прикреплена к рычагу 8, шарнирно установленному на неподвижном валу 4; имеется четыре вала 4 для десяти клавиш 1. Каждый рычаг 8 связан с соответствующим установочным, элементом (ползунком) 5, задний конец которого направляется в соответствующем пазу неподвижной гребенки б, которая расположена вблизи каретки 2.

5 Ползунки 5 могут смещаться назад !из положения покоя, показанного на чертеже, в рабочее положение.

Задний конец каждого ползунка 5 снабжен пальцем 7 (см. фиг. 2). Причем все пальцы 7

10 центрированы по вертикали перед первой левой установочной колонной штырей 8, 9 и 10, Каждый ползунок 5 снабжен также заплечиком 11, взаимодействующим с вертикальной поперечиной,!2 (см. фиг. 1), выполненной за15 цело с ползунком 18. Последний может скользить в продольном направлении на гребенке б и на неподвижной пласгине 14 и нормально при>кат пружиной 15 к пластине 14. Поперечина 12 снабжена пальцем lб, который мо20 жег взаимодействовать с отпускным штырем

10, и выступом 17, который может взаимодействовать с гребенкой 18 (см. фиг. 2), выполненный на каретке 2.

Между каждым рычагом 8 !и соответствую25 щим ползунком 5 натянута пружина 19, нормально .прижимающая рычаг 8 к неподвижной штанге 20. Передний конец каждого ползунка 5 снабжен изогнутой бобышкой 21, нормально прижатой пружиной 19 с,противо262747

45 положной стороны к этой же штанге 20. Кроме этого, штанга 20 может останавливать заплечик 22 рычага 8, когда соответствующая клавиша 1 нажата.

Каждый ползунок 5 снабжен также пазом

28, в который нормально входит выступ 24, сделанный заодно с изогнутой бобышкой 25 рычага 8, и может взаимодействовать с задней кромкой паза 28. Задний конец каждого ползунка 5 снабжен кулачком 2б, который взаимодействует со штангой 20, когда ползунок 5 смещен назад в свое рабочее положение.

Рычаг 8,имеет пару элементов, включающих зуб 27 и выступ 28 (см. фиг. 3) бобышки

25, которые обычно охватывают ползунок 5 так, чтобы направлять его в продольном направлении ы предотвращать его поперечное смещение. Зуб 27 снабжен также бобылкой

29, ограничивающей смещение ползунка 5 вниз в соответствующем пазу греоенки б.

Устройство работает следующим образом.

Когда клавиша 1 нажата, соответствующий рычаг 8 поворачивается по часовой стрелке относительно вала 4 до тех пор, пока бобышка 21 не приходит в контакт со штангой 20, причем пружина 19 натягивается. При этом выступ 24 бобышки 25 взаимодействует с кромкой паза 28 и смещает ползунок 5 назад.

В свою очередь, заплечик 11 смещает поперечину 12 назад.

Теперь палец 7 смещенного ползунка 5 устанавливает штырь 8 или 9 каретки 2 . в соответствии с числом нажатого клавиша, а палец 1б поперечины 12 устанавливает соответствующий отпускной штырь 10, и выступ 17 взаимодействует с греоенкой 18. Каретка 2 теперь смещается влево на часть одной ступени до тех пор, пока она не будет остановлена выступом 17 поперечины 12.

Вблизи конца смещения ползунка 5 назад (см. фиг. 1) кулачок 25 взаимодействует со штангой 20. При этом ползунок 5 поворачивается в соответствующем пазу гребенки б до тех пор,,пока выступ 24 не выйдет из взаимодействия с .пазом 28 рычага 8, после чего ползунок 5 освобождается. Ползунок 5 теперь быстро возвращается в переднее положение

35 пружиной 19, а пружина 15 возвращает в прежнее положение поперечину 12 даже в том случае, когда клавиша 1 еще нажата; вследствие этого ползунок 5 возвращается в начальное положение независимо от клав и ши 1.

Когда, ползунок 5 возвращен в переднее .положение, его верхняя поверхность слегка скользит под выступом 24 рычага 8 и приходит в положение, показанное на фиг. 1 пунктиром, а бобышка 21 пр иходит в контакт "o штангой 20.

Когда поперечина 12 возвращается вперед, ее выступ 17 выходит из взаимодействия с гребенкой 18, в результате чего каретка проходит вторую часть ступени до тех,пор, .пока следующий отпускной штырь 10 не встретится с отпускной собачкой 80; в итоге каретка 2 шаг за шагом смещается — независимо от возвращения в исходное положение нажатой клавиши 1. Каретка 2 так им образом готова для установки следующего порядка числа при нажатии другой клавиши 1, даже в том случае, если один или несколько численных клавишей нажаты. Аналогично цикл работы машины может быть начат даже в том случае, если одна (или более) кз клавишей 1 нажата, отчего работа машины совершается быстро.

Когда нажатая клавиша 1 отпущена, пружина 19 возвращает рычаг 8 поворотом против часовой стрелки до контакта со штангой

20. После этого рычаг 8 возвращает выступ

24 над пазом 28, и ползунок 5 возвращается вверх той же пружиной 19, в результате чего в паз 28 входит выступ 24, .Предмет изобретения

Клавишное устройство ввода для десятиклавишной суммирующей машины, содержащее клавиши, рычаги я установочные элементы, отличающееся тем, что, с целью увел ичения быстродействия ввода, в нем каждый рычаг клавиш содержит выступ, входящий в паз, выполненный в установочных элементах, имеющий на конце упор .и выступ, входящий в соприкосновение с неподвижным валом при нажатии íà KJIBBHIIIIv и выводящий из зацепления паз и выступ рычага клавиши, 262747 иг.
