Реферат



262770

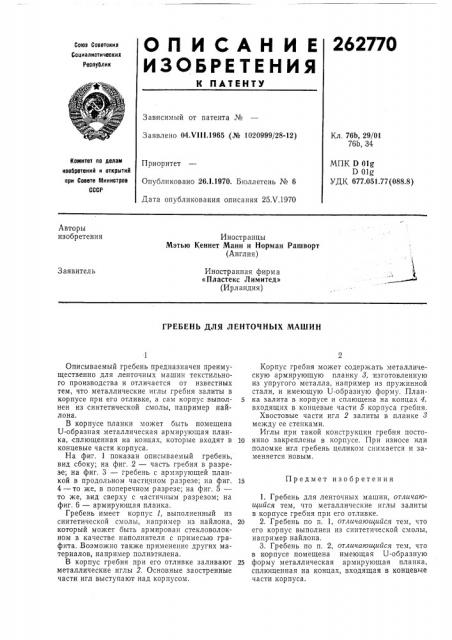

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимый от патента №

Кл. 76Ь, 29/01

76b, 34

Заявлено 04.VI I I.1965 (№ 1020999/28-12) Комитет по делом изобретений и открытий при Совете Министров

СССР

МПК D Olg

n oig

УДК 677.051.77 (088,8) Приоритет

Опубликовано 26.1.1970. Бюллетень № 6

Дата опубликования описания 25Х.1970

Авторы изобретения

Иностранцы

Мэтью Кеннет Манн и Норман Рашворт (Англия) 1

Заявитель

Иностранная фирма

«Пластекс Лимитед» (Ирландия) ГРЕБЕНЬ ДЛЯ ЛЕНТОЧНЫХ МАШИН

Описываемый гребень предназначен преимущественно для ленточных машин текстильного производства и отличается от известных тем, что металлические иглы гребня залиты в корпусе при его отливке, а сам корпус выполнен из синтетической смолы, например найлона.

В корпусе планки может быть помещена

U-образная металлическая армирующая планка, сплющенная на концах, которые входят в концевые части корпуса.

На фиг. 1 показан описываемый гребень, вид сбоку; на фиг. 2 — часть гребня в разрезе; на фиг. 3 — гребень с армирующей планкой в продольном частичном разрезе; на фиг.

4 — то же, в поперечном разрезе; на фиг. 5— то же, вид сверху с частичным разрезом; на фиг. 6 — армирующая планка.

Гребень имеет корпус 1, выполненный из синтетической смолы, например из найлона, который может быть армирован стекловолокном в качестве наполнителя с примесью графита..Возможно также применение других материалов, например полиэтилена.

В корпус гребня при его отливке заливают металлические иглы 2. Основные заостренные части игл выступают над корпусом.

Корпус гребня может содержать металлическую армирующую планку 8, изготовленную из упругого металла, например из пружинной стали, и имеющую U-образную форму, План5 ка залита в корпусе и сплющена на концах 4, входящих в концевые части 5 корпуса гребня, Хвостовые части игл 2 залиты в планке 8 между ее стенками.

Иглы при такой конструкции гребня посто10 янно закреплены в корпусе. При износе или поломке игл гребень целиком снимается и заменяется новым.

15 Предмет изобретения

1. Гребень для ленточных машин, отличающийся тем, что металлические иглы залиты в корпусе гребня при его отливке.

20 2. Гребень по п. 1, отличающийся тем, что его корпус выполнен из синтетической смолы, например найлона.

3. Гребень по п, 2, отличающийся тем, что в корпусе помещена имеющая U-образную

25 форму металлическая армирующая планка, сплющенная на концах, входящая в концевые части корпуса.

9 иг. 1 Рог. 2 Ри2. Ф

9 и г. 5
