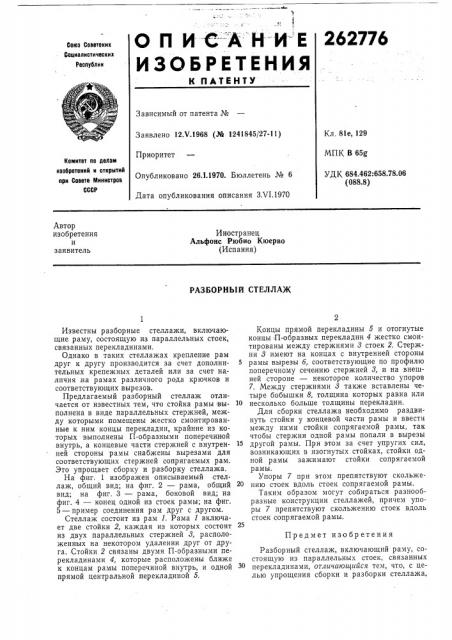

ОПИС КНИ E 262776
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К ПАТЕНТУ
Зависимый от патента №
Заявлено 12Х.1968 (¹ 1241845/27-11)
Приоритет
Опубликовано 26.1.1970. Бюллетень № 6
Дата опубликования описания ЗЛ 1.1970
Кл. 8 1 å, 129
МПК В 65g
УДК 684.462:658.78.06 (088.8) Комитет по делам изобретений и открытиЯ при Совете Министров
СССР
Автор изобретения и заявитель
Иностранец
Альфонс Рюбио Кюерво (Испания) РАЗБОРНЫИ СТЕЛЛАЖ
Предмет изобретения
Известны разборные стеллажи, включающие раму, состоящую из параллельных стоек, связанных перекладинами.
Однако в таких стеллажах крепление рам друг к другу производится за счет дополнительных крепежных деталей или за счет наличия,на рамах различного рода крючков и соответствующих вырезов.
Предлагаемый разборный стеллаж отличается от известных тем, что стойка рамы |выполнена в виде параллельных стержней, между которыми помещены жестко смонтированные к ним концы перекладин, крайние из которых выполнены П-образными поперечиной внутрь, а концевые части стержней с внутренней стороны рамы снабжены вырезами для соответствующих стержней сопрягаемых рам.
Это упрощает сборку и разборку стеллажа, На фиг. 1 изображен описываемый стеллаж, общий вид; на фиг. 2 — рама, общий вид; на фиг. 3 — рама, боковой вид; на фиг. 4 — конец одной из стоек рамы; на фиг.
5 — пример соединения рам друг с другом.
Стеллаж состоит из рам 1. Рама 1 включает две стойки 2, каждая из которых состоит из двух параллельных стержней 8, расположенных на некотором удалении друг от друга. Стойки 2 связаны двумя П-образными перекладинами 4, которые расположены ближе к концам рамы поперечиной внутрь, и одной прямой центральной перекладиной 5, Концы прямой перекладины 5 и отогнутые концы П-образных перекладин 4 жестко смонтированы между стержнями 3 стоек 2. Стержни 8 имеют на концах с внутренней стороны
5 рамы вырезы б, соответствующие по профилю поперечному сечению стержней 8, и на внешней стороне — некоторое количество упоров
7. Между стержнями 8 также вставлены четыре бобышки 8, толщина которых равна или
10 несколько больше толщины перекладин.
Для сборки стеллажа необходимо раздвинуть стойки у концевой части рамы и ввести между ними стойки сопрягаемой рамы, так чтобы стержни одной рамы попали в вырезы
15 другой рамы. При этом за счет упругих сил, возникающих в изогнутых стойках, стойки одной рамы зажимают стойки сопрягаемой рамы.
Упоры 7 при этом препятствуют скольже20 нию стоек вдоль стоек сопрягаемой рамы.
Таким образом могут собираться разнообразные конструкции стеллажей, причем упоры 7 препятствуют скольжению стоек вдоль стоек сопрягаемой рамы.
Разборный стеллаж, включающий раму, состоящую из параллельных стоек, связанных перекладинами, отличающийся тем, что, с целью упрощения сборки и разборки стеллажа, 262776 каждая стойка рамы выполнена в виде параллельных стержней, между которыми помещены жестко. смонтированные к ним концы перекладин, крайние из которых выполнены
4.
П-образными поперечиной внутрь, а концевые части стержней с внутренней стороны рамы снабжены вырезами для соответствующих стержней сопрягаемых рам.
262776
Жг
7 с/г 3 р г,5
