Реферат



26278!

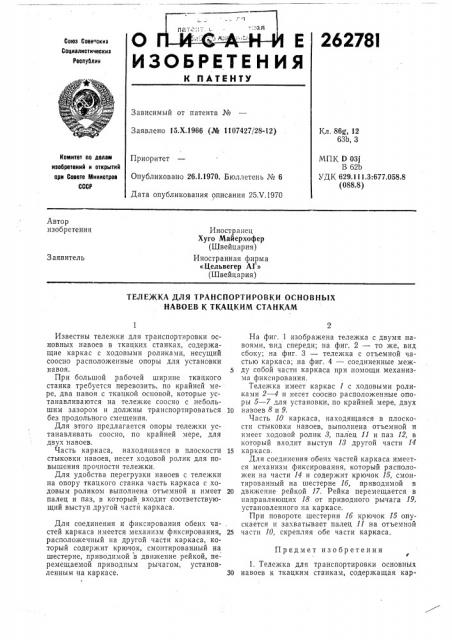

Союз Сове скит

Социалистическиз

Республик

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Зависимый от патента №

Заявлено 15,Х.1966 (№ 1107427/28-12) Кл. 86g, 12

63Ь, 3

Приоритет

Опубликовано 261.1970. Бюллетень № 6

Дата опубликования описания 25Х.1970

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

МПК В 0З1

В 62b

УДК 629.111.3:677.058.8 (088.8) Автор изобретения

Иностранец

Хуго Майерхофер (Швейцария) Иностранная фирма

«Цельвегер АГ» (Швейцар.ия) Заявитель

ТЕЛЕ)ККА ДЛЯ ТРАНСПОРТИРОВКИ ОСНОВНЫХ

НАВОЕВ К ТКАЦКИМ СТАНКАМ

Известны тележки для транспортировки основных навоев в ткацких станках, содержащие каркас с ходовыми роликами, несущий соосно расположенные опоры для установки навоя.

При большой рабочей ширине ткацкого станка требуется перевозить, по крайней мере, два навоя с ткацкой основой, которые устанавливаются на тележке соосно с небольшим зазором и должны транспортироваться без продольного смещения.

Для этого предлагается опоры тележки устанавливать соосно, по крайней мере, для двух навоев.

Часть каркаса, находящаяся в плоскости стыковки навоев, несет ходовой ролик для повышения прочности тележки.

Для удобства перегрузки навоев с тележки на опору ткацкого станка часть каркаса с ходовым роликом выполнена отъемной и имеет палец и паз, в который входит соответствующий выступ другой части каркаса, Для соединения и фиксирования обеих частей каркаса имеется механизм фиксирования, расположечный на другой части каркаса, который содержит крючок, смонтированный на шестерне, приводимой в движение рейкой, перемещаемой приводным рычагом, установленным на каркасе. с

На фиг. 1 изображена тележка с двумя навоями, вид спереди; на фиг. 2 — то же, вид сбоку; на фиг. 3 — тележка с отъемной частью каркаса; на фиг. 4 — соединенные между собой части каркаса при помощи механизма фиксирования.

Тележка имеет каркас 1 с ходовыми роликами 2 — 4 и несет соосно расположенные опоры 5 — 7 для установки, по крайней мере, двух

Io навоев 8 и 9.

Часть 10 каркаса, находящаяся в плоскости стыковки навоев, выполнена отъемной и имеет ходовой ролик 3, палец 11 и паз 12, в который входит выступ 18 другой части 14

15 каркаса.

Для соединения обеих частей каркаса имеется механизм фиксирования, который расположен на части 14 и содержит крючок 15, смонтированный на шестерне lб, приводимой в

20 движение рейкой 17. Рейка перемещается в направляющих 18 от приводного рычага 19, установленного на каркасе.

При повороте шестерни lб крючок 15 опускается и захватывает палец 11 на отъемной

25 части 10, скрепляя обе части каркаса.

Предмет изобретения

1. Тележка для транспортировки основных

30 навоев к ткацким станкам, содержащая кар

262781

1g 15

Составитель М. Лиманова

Техред А. А. Камышникова Корректор Н. С. т. ударенковй

Редактор А. Бер

Заказ 1909у19 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 кас с ходовыми роликами, несущий соосно расположенные опоры для установки навоя, отличающаяся тем, что опоры установлены, по крайней мере, для двух навоев, а часть каркаса, находящаяся в плоскости стыковки навоев, выполнена отъемной и имеет ходовой ролик, палец и паз, в который входит соответствующий выступ на другой части каркаса, несущей механизм фиксирования обеих частей.

2. Тележка по п. 1, отличающаяся тем, что механизм фиксирования обеих частей каркаса состоит из крючка, смонтированного на шестерне, приводимой в движение рейкой, перемещаемой приводным рычагом, установленны на каркасе,
