Реферат



Союз Советских

Социалистических

Респубаии

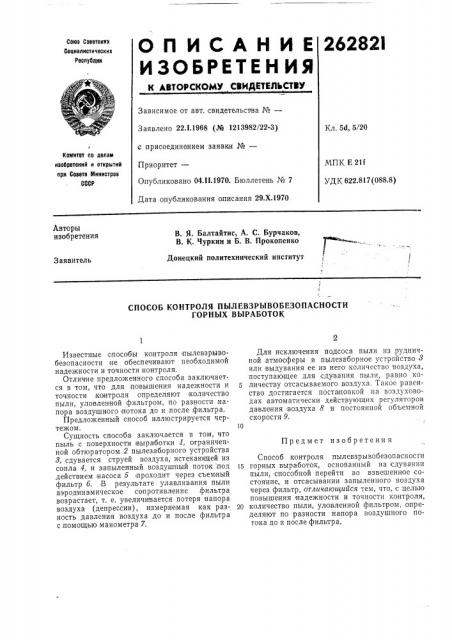

ОП ИСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

26282I

Зависимое от авт. свидетельства №вЂ”

Заявлено 22.1.1968 (№ 1213982/22-3) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 04.11.1970. Бюллетень № 7

Дата опубликования описания 29.Х.1970

Кл. 5с|, 5/20

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Е 2И

УДК 622.817 (088.8) Авторы изобретения

В. Я. Балтайтис, А. С. Бурчаков, В. К. Чуркин и Б. В. П рокопенко

Донецкий политехнический институт

Заявитель

СПОСОБ КОНТРОЛЯ ПЪ|ЛЕВЗРЪ|ВОБЕЗОПАСНОСТИ

ГОРНЫХ ВЪ|РАБОТОК

Известные,способы контроля пылевзрывобезопасности не обеспечивают необходимой надежности и точности контроля.

Отличие предложенного способа заключается в том, что для повышения надежности и точности контроля определяют количество пыли, уловленной фильтром, по разности,напора воздушного потока до и,после фильтра.

Предложенный способ иллюстрируется чертежом.

Сущность способа заключается в том, что пыль с поверхности выработки 1, ограниченной обтюратором 2 пылезаборного устройства

8, сдувается струей воздуха, истекаю щей из сопла 4, и запыленный воздушный поток под действием насоса 5 проходит через съемный фильтр 6. В результате улавливания пыли аэродинамическое сопротивление .фильтра возрастает, т. е. увеличивается потеря напора воздуха (депрессии), измеряемая как разность давления воздуха до и после фильтра с,помощью манометра 7, Для исключения подсоса пыли из рудничной атмосферы в пылезаборное устройство 8 или выдувания ее из него количество воздуха, поступающее для сдувания пыли, равно ко5 личеству отсасываемого воздуха. Такое равенство достигается постановкой на воздуховодах автоматически действующих регуляторов давлвния воздуха 8 и постоянной объемной скорости 9.

Предмет изобретения

Способ контроля пылевзрывобезопасности

15 горных выработок, основанный на сдувании пыли, способной перейти во взвешенное состояние, и отсасывании запыленного воздуха через фильтр, отличающийся тем, что, с целью повышения надежности и точности контроля, 20 количество пыли, уловленной фильтром, определяют по разности напора воздушного потока до и после фильтра.
