Панель пола для формирования настила пола, настил пола, сформированный из таких панелей пола, и способ изготовления таких панелей пола

Панель пола для формирования настила пола, настил пола, сформированный из таких панелей пола, и способ изготовления таких панелей пола

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится в первую очередь к панели пола для формирования настила пола, а также к настилу пола, сформированному из таких панелей, и к способу изготовления таких панелей. В более общем виде изобретение может применяться не только к панелям пола, формирующим настил не только пола.

Более конкретно изобретение относится к панели, более конкретно - к панели пола, относящейся к типу, который по существу изготовлен из синтетического материала и более конкретно из гибкого или мягкого синтетического материала, при этом такие панели по меньшей мере на двух противоположных кромках содержат соединительные части, которые позволяют соединять две такие панели друг с другом.

Панели пола такого типа известны, помимо прочего, из US2002/0189183 и WO2011/077311. Соединительные части, используемые в таких панелях, выполнены заодно с панелями пола и обеспечивают запирание в первом направлении, проходящем в плоскости панелей пола и перпендикулярно соответствующим кромкам, а также во втором направлении, перпендикулярном плоскости панелей. Из этих изобретений также известно, что соединительные части по меньшей мере на двух противоположных кромках можно выполнить так, чтобы они позволяли соединять две такие панели пола друг с другом направленным вниз движением, под которым понимается, что одну панель прижимают на место или запирают ее кромкой на кромке другой панели посредством направленного вниз движения. Такие соединительные части также известны под именем "замок с защелкой".

Из WO 2011/077311 также известно применение соединительных частей типа "замок с защелкой" только на одной паре боковых сторон панелей пола вышеописанного типа и комбинирование их с соединительными частями на другой паре сторон, которые могут соединяться поворотным движением. В этом случае такая система называется "складной". Такие "складные" системы особенно популярны для панелей, по существу состоящих из древесины или из плит на основе древесины, в первую очередь благодаря простоте монтажа таких "складных" систем. В случае панелей пола, которые по существу изготовлены из синтетического материала и более конкретно из гибкого или мягкого синтетического материала, они оставляют желать лучшего. Гибкий синтетический материал панелей может привести к недостаточной прочности соединения. Более того, панели пола вышеописанного типа постоянно подвергаются расширению и/или усадке под воздействием температуры. В результате такого расширения и/или усадки в случае усадки между панелями пола могут появиться зазоры на высоте их примыкающих друг к другу кромок, а в случае расширения может возникнуть вспучивание так, что в первую очередь при использовании "замка с защелкой" или складных систем соединительные части могут выйти одна из другой. Риск выталкивания вверх во время такого расширения связан с ограниченной жесткостью на изгиб таких панелей.

Настоящее изобретение в первую очередь относится к альтернативным панелям, более конкретно - к панелям пола, которые по существу состоят из синтетического материала. Различные предпочтительные варианты направлены на устранение одной или более из вышеописанных проблем известных панелей пола, состоящих из синтетического материала.

Для достижения этих задач, согласно первому аспекту, изобретение относится к панели поля для формирования настила пола, в котором такая панель пола по существу состоит из синтетического материала; в которой такая панель пола имеет декоративную верхнюю сторону, в которой панель пола по меньшей мере на одной паре противоположных сторон содержит соединительные части, позволяющие соединять две такие панели друг с другом, в которой эти соединительные части осуществляют запирание в первом направлении, перпендикулярном плоскости панелей пола, и во втором направлении, перпендикулярном соответствующей кромке, и в плоскости панелей пола, отличающейся тем, что по меньшей мере одна из соединительных частей содержит отдельный элемент, более конкретно - отдельный запирающий элемент, в которой этот запирающий элемент в соединенном состоянии этих двух панелей обеспечивает по меньшей мере запирание на соответствующих кромках в первом направлении и/или допускает или обеспечивает возможность защелкивания соответствующих соединительных частей двух таких панелей с помощью направленного вниз соединяющего движения. Предпочтительно такие соединительные части содержат интегрированное механическое запирающее средство, которое осуществляет запирание во втором направлении, а именно в горизонтальном направлении. При использовании отдельного запирающего элемента соединительные части панели пола можно дополнительно оптимизировать. Более конкретно применяя отдельный запирающий элемент, можно работать с альтернативными материалами, обладающими конкретными характеристиками, например, с прочностью к давлению и/или упругостью, благодаря которым можно добиться улучшенного запирания панелей пола. Таким образом, эти отдельные запирающие элементы можно выполнить из синтетического материала или металла, чтобы получить относительно прочные и в то же время легко движущиеся запирающие детали, которые могут, например, выдерживать относительно большие силы с минимальной контактной поверхностью.

Под "отдельным запирающим элементом" понимается запирающий элемент, который изготовлен отдельно и установлен в панели либо на предприятии-изготовителе, либо пользователем, либо монтажником. Отдельный запирающий элемент может быть установлен свободно в углублении и т.п., выполненном в панели для этой цели, или может быть фиксированно прикреплен к панели пола, например, путем механического запирания запирающего элемента в адаптированном углублении, или путем приклеивания его в углублении, предназначенном для этой цели, либо путем крепления его к панели любым другим способом. Предпочтительно отдельный запирающий элемент изготовлен на предприятии машинным способом. Однако не исключено, что отдельный запирающий элемент может предоставляться пользователем или монтажником, что не выходит из объема настоящего изобретения.

Согласно настоящему изобретению под "отдельным запирающим элементом" в первую очередь следует понимать элемент, который присутствует в панели пола скорее локально, более конкретно - в кромке боковой панели, и который предпочтительно обеспечивает исключительно вертикальное запирание в отличие от запирающих элементов, известных из WO 2007/141605, где такие элементы образуют существенный компонент кромки и обеспечивают запирание и в горизонтальном, и в вертикальном направлениях. Таким образом, эти отдельные запирающие элементы предпочтительно являются элементом, более конкретно полосой, расположенной на одной из боковых сторон профилей кромки.

Следует отметить, что применение отдельного запирающего элемента, расположенного скорее локально в кромке панели пола, уже известно, помимо прочего, из патентных документов WO 2009/066153 и US 7454875 для запирания относительно толстых и/или жестких, более конкретно панелей пола из ламината.

До сих пор применение таких отдельных запирающих элементов для относительно тонких панелей пола, например, толщиной 5 мм и тоньше, не было очевидным, тем более для описанных ниже гибких панелей пола, более конкретно - для так называемой "престижной виниловой плитки", "luxury vinyl tile", LVT. С одной стороны, поскольку синтетический материал как таковой является гибким, упругость материала основы панелей можно использовать для формирования ее запирающих частей, которые упруго входят в зацепление друг за другом. Однако в случае соединительных частей типа "замок с защелкиванием" или складных систем следует найти баланс, при котором соединительные части будут достаточно упругими для вдавливания соответствующих запирающих частей, пока они не окажутся одна за другой, и эти соединительные части, как и сама панель пола, в которой они сформированы, должны быть достаточно жесткими для получения прочного соединения и достаточно стойкого к давлению настила пола. Во многих случаях достигнутый баланс оказался недостаточным. С другой стороны, стабильная интеграция отдельного элемента в тонкой панели, которая, более того, состоит из подвижного или гибкого материала, а именно сжимаемого синтетического материала, была невозможна. Неожиданно автор настоящего изобретения обнаружил, что интеграция таких отдельных запирающих элементов действительно возможна, и неожиданно были получены хорошие результаты, в частности для соединительных частей типа "замок с защелкой" и/или в складных системах.

Как было указано выше, настоящее изобретение демонстрирует свои преимущества, в частности, когда оно применяется к панелям пола, которые по существу изготавливаются из гибкого или мягкого синтетического материала, или, другими словами, к гибким панелям.

Под гибкими панелями понимаются панели, которые (в случае прямоугольных панелей, имеющих ширину, например, менее 50 см, закрепленных на одной из двух коротких сторон, и выступают на длину более 100 см и не поддерживаются) прогибаются под собственным весом, и такой прогиб на свободном конце составляет минимум 10 см относительно закрепленного конца. Время такого прогиба из плоского горизонтального положения составляет 10 с.

Панели пола, по существу состоящие из гибкого или мягкого материала, могут обладать ограниченной стабильностью размеров. Когда множество таких панелей пола находится в соединенном состоянии, изменения температуры могут привести к серьезным нагрузкам или деформациям панелей пола, особенно рядом с соединительными частями этих панелей. Это может привести к возникновению проблем настила пола, состоящего из таких панелей, и, в частности, когда это относится к так называемым плавающим настилам пола, где панели соединены с примыкающими панелями только своими кромками и поэтому не соединены с подстилающей поверхностью, возможно, клеевым или иным соединением. Более конкретно эти проблемы относятся, помимо прочего, к образованию зазоров на высоте кромок панелей пола; вспучиванию панелей пола, более конкретно на высоте кромок панелей пола; к разъединению панелей пола, другими словами, разрыв соединения панелей пола; и т. п. Из прототипа, в частности из US 2011/ 296780 или US 2012/135203, известно, что можно в определенной степени повысить стабильность размеров таких панелей пола путем применения одного или более слоев стекловолокна, внедренных в мягкий синтетический материал. Однако такой слой стекловолокна не повышает прочность соединений между самими панелями.

Применение согласно настоящему изобретению отдельного запирающего элемента в гибких панелях пола позволяет добиться улучшенного соединения панелей. Более конкретно применение отдельного запирающего элемента позволяет создать более прочное соединение между панелями поля, при этом прочность такого соединения особенно выражена в первом направлении, перпендикулярном плоскости панелей пола. Следовательно, настоящее изобретение позволяет формировать плавающий настил пола из гибких панелей, который остается стабильным в широком диапазоне изменения температур.

Настоящее изобретение далее демонстрирует свои преимущества при применении к панелям пола, относящимся к типу, который по существу обозначается термином "упругие панели пола". К панелям такого типа относятся, помимо прочего, виниловые панели, более конкретно так называемые панели типа LVT (Luxury Vinyl Tile, престижная виниловая плитка) или VCT (Vinyl Composite Tile, виниловая композитная плитка или виниловая составная плитка). В настоящем описании это в основном относится к панелям их ПВХ (поливинилхлорид), которые изготовлены их ПВХ с внедренными в него пластификаторами, и т.п. Предпочтительно в смеси ПВХ содержится по меньшей мере 12% пластификатора. Возможные волокна и наполнители, такие как мел, во внимание не принимаются.

Согласно предпочтительному варианту, настоящее изобретение относится к панели, более конкретно - к панели пола, в которой соединительные части, по меньшей мере на одной паре противоположных сторон, позволяют соединить две такие панели пола друг с другом направленным вниз движением одной панели относительно другой. Более конкретно, если смотреть в сечении посредством направленного вниз прямолинейного движения. Такой тип соединения иногда также называют соединением "толчкового" или "складного" типа. Настоящее изобретение демонстрирует свои преимущества, в частности на панелях, которые по меньшей мере на одной паре противоположных сторон, предпочтительно на коротких сторонах в случае прямоугольных панелей, содержат соединительные части, которые, как указано выше, могут быть соединены друг с другом направленным вниз движением. Такое соединение облегчает монтаж. Следует отметить, что применяются соединительные части, предназначенные для автоматического полного соединения направленным вниз движением, а также соединительные части, которые помимо направленного вниз движения требуют дополнительной операции для завершения соединения. Такой дополнительной операцией может быть, например, соединение с последующей панелью пола или с панелью пола в примыкающем ряду. В этом последнем случае это называется "боковым толчком", поскольку посредством панели пола в соседнем ряду на отдельный запирающий элемент действует сила бокового давления, с помощью которой этот отдельный запирающий элемент приходит в положение, в котором он осуществляет запирание в первом направлении. Такие системы с боковым толчком для жестких панелей известны, напр., из WO 2008/004960.

Согласно настоящему изобретению панель пола имеет декоративную верхнюю часть. Предпочтительно панель пола по существу состоит из подложки и верхнего слоя. Понятно, что этот верхний слой не обязательно должен состоять из синтетического материала. Этот верхний слой, помимо прочего, может служить декоративным слоем и/или слоем износа. Верхний слой как таковой также может состоять из множества слоев, например, декоративного слоя и слоя износа. Согласно варианту настоящего изобретения, панель не содержит отдельный верхний слой так, что панель пола как таковая является подложкой.

Предпочтительно верхний слой содержит по меньшей мере декоративный слой в форме печати. Здесь внешний вид панели или внешний вид декоративного слоя можно свободно выбирать, и ему может быть придан произвольный декоративный характер. Например, декоративный слой может быть пленкой, на которую нанесена печать, особенно термопластичной пленкой. Предпочтительно слой износа на основе термопластичного материала расположен над пленкой с печатью, например, на основе ПВХ или мягкого ПВХ. Нанесение пленки с печатью, более конкретно термопластичной пленки с печатью вместе с термопластичным слоем износа, дает преимущества в отношении появления следов износа на таких панелях. А именно при соединении множества таких панелей между декоративными верхними сторонами двух соединенных панелей может появиться небольшая разница в высоте. В таких случаях верхний слой подвергается износу, особенно в области кромки. Применение термопластичной пленки и такого же слоя износа позволяет ограничить такой износ, поскольку эти слои могут в некоторой степени сжиматься, поскольку выполнены из ПВХ или мягкого ПВХ.

Как было указано выше, верхний слой предпочтительно содержит по меньшей мере полупрозрачный или прозрачный слой износа. Согласно возможному варианту этот слой износа присутствует в форме прозрачного термопластичного слоя износа. Предпочтительно этот слой износа не содержит частиц корунда или других износостойких частиц.

Верхний слой может быть покрыт слоем лака, который наносится как слой жидкости на слой износа и/или декоративный слой и затем твердеет. Предпочтительно это относится к слою лака, твердеющего под действием ультрафиолетового излучения. Предпочтительно слой лака расположен над возможным слоем износа.

Предпочтительно панель пола по настоящему изобретению относится к панелям пола, в которых панель или по меньшей мере подложка панели по существу состоит из термопластичного материала, предпочтительно мягкого термопластичного материала. Такие панели пола могут быть составлены разными способами, два из которых описаны ниже.

Согласно первой и наиболее предпочтительной возможности, панель пола или по меньшей мере подложка панели пола состоит из множества слоев материала, предпочтительно слоев термопластичного материала, более предпочтительно мягкого термопластичного материала. Возможно, разные слои термопластичного материала подложки могут содержать слои стекловолокна, такие как ткань из стекловолокна или нетканый материал из стекловолокна. Согласно наиболее предпочтительному варианту подложка состоит из двух слоев мягкого ПВХ, которые совместно содержат слой стекловолокна, предпочтительно стекловату или так называемый "нетканый" материал. Предпочтительно эти слои подложки далее также содержат наполнители, такие как некоторое количество мела. Предпочтительно панели имеют плотность от 1250 до 2250 кг/м³.

Согласно второй возможности, подложка панели пола состоит из одного слоя термопластичного материала, более конкретно мягкого термопластичного материала.

Согласно предпочтительному варианту панель пола или, по меньшей мере, подложка панели пола по существу состоит из поливинилхлорида, более конкретно из мягкого поливинилхлорида, а именно ПВХ, содержащего пластификаторы. Предпочтительно применяется ПВХ, полученный из гомополимера ПВХ суспензионного качества, имеющего величину К между 50 и 80 или лучше между 60 и 67.

В частности, в панелях пола с подложкой из мягкого ПВХ, но также и в других панелях пола, возможное блокирующее тело отдельного запирающего элемента предпочтительно выполнено из твердого ПВХ, предпочтительно из ПВХ, содержащего кадмиевые или цинковые стабилизаторы. Твердый ПВХ запирающего элемента, более конкретно запирающего тела, таким образом, дает ответ на гибкость подложки. Более того, комбинация мягкого ПВХ подложки и твердого ПВХ блокирующего тела может дать оптимальную возможность для переработки. Более того, такие запирающие элементы хорошо подходят для изготовления способом экструзии или соэкструзии.

Предпочтительно возможная крепежная часть состоит из того же или подобного синтетического материала, что и блокирующее тело.

Предпочтительно синтетический материал возможной шарнирной части состоит из полиуретана.

Следует отметить, что панель пола по настоящему изобретению предпочтительно содержит подложку, которая содержит пластификаторы. В таких панелях пола применение отдельного запирающего элемента является особенно интересным, поскольку изменения температуры в таких панелях пола приводят к вымыванию имеющихся пластификаторов, что может привести к дополнительным изменениям размеров. Более того, гибкость таких панелей со временем может уменьшиться, что может повлиять на равномерность соединения. Применение отдельного запирающего элемента позволяет устранить такое старение, по меньшей мере частично. Согласно конкретному варианту, это относится к панели пола, которая содержит подложку с пластификаторами типа DINP (диизононил фталат), более конкретно массой от 20% до 40%; возможный наполнитель во внимание не применяется.

Согласно варианту настоящего изобретения это относится к панели пола, которая по существу не содержит пластификаторов.

Как указано выше, панель пола по настоящему изобретению помимо синтетического материала также может содержать наполнитель, предпочтительно мел или мелоподобный материал. Наполнитель в первую очередь применяется для уменьшения необходимого количества синтетического материала и/или для утяжеления панели. В некоторых случаях более тяжелая панель имеет преимущество, являясь более стабильной, и/или лучше сохраняет свое место во время укладки и/или после монтажа.

Предпочтительно отдельный запирающий элемент выполнен как вставка, предпочтительно в форме полосы, и такая вставка находится в углублении, предназначенном для этой цели и выполненном в одной из вышеупомянутых кромок панели пола, и этот отдельный запирающий элемент содержит по меньшей мере часть, выполненную с возможностью перемещения вбок, и, таким образом, может работать в сочетании с запирающей частью на примыкающей такой же панели пола, и такое взаимодействие предпочтительно приводит к запиранию в первом направлении.

Предпочтительно эта перемещающаяся вбок часть является упругой так, что эта часть во время соединения двух панелей пола сдвигается вбок, преодолевая силу упругости, чтобы затем вернуться в положение запирания. Например, подвижный в боковом направлении участок может состоять по существу из поворотного блокирующего тела. Предпочтительно отдельный запирающий элемент состоит по меньшей мере с одной стороны из крепежной части, а с другой стороны из поворотного блокирующего тела. Предпочтительно блокирующее тело соединено с крепежной частью шарнирной частью. Применение шарнирной части позволяет упруго крепить относительно жесткое блокирующее тело к жесткой крепежной части. Таким образом, упругую подвижность блокирующего тела можно комбинировать с хорошей прочностью запирания в первом направлении. Предпочтительно в соединенном состоянии блокирующее тело проходит по вертикали на расстояние меньше, чем 1,9 вертикального расстояния, определенного крепежной частью. Это отношение является компромиссом между получением достаточно прочного запирания, более конкретно вертикального запирания, с одной стороны и достаточно прочного соединения с отдельным запирающим элементом с другой стороны.

Предпочтительно отдельный запирающий элемент по существу состоит из полосы синтетического материала. Применение синтетического материала позволяет придать отдельному запирающему элементу требуемые свойства, такие как упругость и прочность при давлении. Далее применение синтетического материала дает почти неограниченные возможности для конструкции отдельного запирающего элемента. Это является особенно важным, когда толщина панели пола и, следовательно, размеры отдельного запирающего элемента очень малы, например, в панелях пола, имеющих толщину 5 мм и менее. Предпочтительно отдельный запирающий элемент по существу состоит из соэкструдированной полосы, которая, если смотреть в сечении, содержит зоны синтетического материала, обладающие разными свойствами, более конкретно разной гибкостью. Предпочтительно возможная шарнирная часть выполнена из более гибкого материала, чем блокирующая часть и/или крепежная часть.

Предпочтительно соединительные части содержат запирающие части, которые входят в зацепление одна за другой, и имеют форму направленной вверх запирающей части, которая находится на первом выступе первой из двух кромок, при этом такие запирающие части, зацепляющиеся одна за другой, осуществляют запирание в горизонтальном направлении. Предпочтительно направленная вверх запирающая часть, если смотреть в сечении, проходит на высоту, которая равна по меньшей мере 24% от общей толщины панели пола. Предпочтительно толщина первого выступа, если смотреть в сечении, уменьшается в направлении от середины панели пола к свободному концу первого выступа, предпочтительно по существу контур верхней стороны первого выступа наклонен вниз ступенчато или бесступенчато.

Направленная вверх запирающая часть также имеет один или более из следующих признаков:

- наивысшая точка направленной вверх запирающей части расположена в горизонтальной плоскости, проходящей между нижней поверхностью и верхней поверхностью углубления, в котором отдельный запирающий элемент прикреплен к панели;

- наивысшая точка направленной вверх запирающей части расположена в горизонтальной плоскости Н2, которая пересекает возможное блокирующее тело либо в соединенном состоянии, либо в несоединенном состоянии, либо в обоих состояниях;

- наивысшая точка направленной вверх запирающей части расположена в горизонтальной плоскости, которая проходит над запирающей частью, во взаимодействии с которой работает возможное запирающее тело.

Каждый из этих признаков, отдельно или в комбинации, создает более твердое соединение двух таких панелей как в первом, так и во втором направлениях.

Предпочтительно панель по настоящему изобретению является прямоугольной панелью пола, вытянутой или квадратной, в которой пара противоположных кромок образует первую пару кромок, а остальные две противоположные кромки образуют вторую пару кромок, в которой на второй паре кромок панели пола выполнены соединительные части, относящиеся к типу, позволяющему соединять две такие панели пола друг с другом вдоль соответствующих кромок посредством поворотного движения, в которой эти соединительные части обеспечивают вертикальное и горизонтальное запирание и предпочтительно изготовлены заодно с панелью пола. Предпочтительно соединительные части на второй паре кромок пор существу выполнены в форме язычка и канавки. Предпочтительно панели пола, более конкретно соединительные части, сконфигурированы так, что панели на первой паре кромок могут автоматически зацепляться друг с другом в результате поворота вниз вдоль второй пары кромок, более конкретно так, чтобы множество панелей можно было систематически устанавливать в соответствии с принципом так называемого "складывания".

Настоящее изобретение особенно подходит для тонких панелей, более конкретно для панелей пола толщиной от 3 мм до 6 мм и еще более конкретно от 3 мм до 5 мм, хотя эти размеры не являются ограничивающими.

Согласно возможному варианту настоящего изобретения панель пола имеет следующие отличительные признаки:

- панель пола по существу состоит с одной стороны из сердечника или подложки, при этом этот сердечник или подложка выполнен из материала, являющегося базовым материалом панели пола, и с другой стороны из верхнего слоя, другими словами, поверхностного слоя, который состоит из множества слоев или из одного слоя;

- соединительные части соответствующей пары кромок по существу выполнены в форме язычка и канавки; и соединительные части содержат интегрированное механическое запирающее средство, которое осуществляет запирание во втором направлении, т.е. в горизонтальном направлении;

- как указано выше, соединительные части, включая интегрированное механическое запирающее средство, выполнены с отдельным элементом, который позволяет осуществлять соединение защелкиванием соответствующих соединительных частей двух таких панелей направленным вниз прямолинейным движением, т.е. движением в вертикальном направлении;

- базовый материал панели пола, из которого выполнен вышеупомянутый сердечник, по существу содержит мягкий термопластичный пластик, и в которой термопластичный материал может содержать наполнитель;

- верхний слой содержит печатную термопластичную пленку и прозрачный термопластичный слой износа, в которой прозрачный термопластичный слой износа имеет толщину менее 0,85 мм и не содержит наполнителя.

Понятно, что настоящее изобретение также относится к настилу пола, состоящему из панелей пола, описанных выше.

Панель или панель пола по настоящему изобретению содержит по меньшей мере один усиливающий слой, предпочтительно сформированный из волокон, более конкретно из усиливающих волокон, таких как стекловолокно. Применение такого усиливающего слоя и, в частности, усиливающего слоя, состоящего из волокон, повышает размерную стабильность панелей пола. Это особенно важно для панелей пола со свободной установкой, поскольку применение волокон позволяет существенно уменьшить расширение и/или усадку панели под действием изменения температуры. Таким образом, риск разъединения соединенных друг с другом панелей в результате расширения и/или усадки дополнительно снижается. Следует отметить, что такие усиливающие волокна могут присутствовать в разных формах, например в форме ткани, нетканого материала, сетки, более конкретно ткани или нетканого материала из стекловолокна. Предпочтительно, если смотреть в сечении панели, такие волокна расположены одним или более горизонтальным слоем. Предпочтительно по меньшей мере один из этих слоев расположен на высоте отдельного запирающего элемента. Тем самым создается преимущество, которое с точки зрения признаков соединения заключается в оптимальном поддержании размерной стабильности панели пола на наиболее критическом уровне, а именно в положении запирающего элемента.

В случае, когда применяется один усиливающий слой, например, один слой волокон, этот слой предпочтительно расположен в середине или приблизительно в середине панели. Таким образом достигается симметричная композиция панели, что дает преимущества в отношении стабильности панели пола. Согласно конкретному предпочтительному варианту применяются два или более усиливающих слоя, предпочтительно расположенные на расстоянии друг от друга. В случае наличия двух усиливающих слоев они, если смотреть в сечении, предпочтительно расположены на противоположных сторонах от нейтральной линии панели пола. В этом случае возникает преимущество, заключающееся в противодействии изгибающим силам в обоих направлениях. Это особенно полезно для относительно гибких панелей пола, которые по существу изготовлены из мягкого ПВХ.

Настоящее изобретение далее также относится к способу изготовления панелей пола, описанных выше, содержащему этапы, на которых:

- формируют панель пола из синтетического материала;

- создают профили на высоте одной или более кромки панели пола;

- наносят клей в углубление, имеющееся на соответствующей кромке панели пол, и создают отдельный запирающий элемент;

- вставляют отдельный запирающий элемент в это углубление. Предпочтительно этап создания отдельного запирающего элемента выполняют посредством формовочного колеса, с помощью которого в кромке панели пола создают предназначенное для этого углубление в кромке панели.

Далее следует более подробное описание некоторых не ограничивающих предпочтительных вариантов изобретения со ссылками на приложенные чертежи, где:

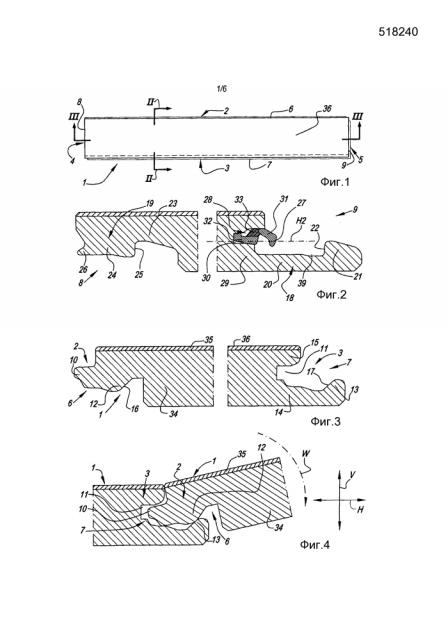

Фиг. 1 - панель по настоящему изобретению.

Фиг. 2 и 3 - сечения в увеличенном масштабе по линиям II-II и III-III на фиг. 1.

Фиг. 4 - порядок соединения панелей с кромками по фиг. 3.

Фиг. 5-7 - порядок соединения панелей с кромками по фиг. 2.

Фиг. 8 - отдельный запирающий элемент в увеличенном масштабе, установленный на паре кромок по фиг. 2.

Фиг. 9 и 10 - виды в перспективе порядка соединения длинной и короткой кромок панели пола по фиг. 1 с такими же панелями, где фиг. 10 в увеличенном масштабе иллюстрирует фрагмент, обозначенный на фиг. 9 позицией F10.

Фиг. 11 - соединительные части по фиг. 4 в полностью соединенном состоянии.

Фиг. 12 - вид, аналогичный фиг. 7, варианта настоящего изобретения.

Фиг. 13 - фрагмент фиг. 12, обозначенный позицией F13 в увеличенном масштабе.

Фиг. 14, 15 и 16 - три варианта настоящего изобретения.

Фиг. 17 - вариант панели по фиг. 4.

Фиг. 18 и 19 - другой вариант панели по фиг. 4.

На фиг. 1-7 показан вариант панели 1 по настоящему изобретению, выполненный как панель пола.

В представленном примере панель 1 выполнена как удлиненная прямоугольная полоса и, таким образом, содержит первую пару противоположных кромок 2, 3, которые в данном случае образуют длинные стороны панели 1, и вторую пару противоположных кромок 4, 5, которые образуют короткие стороны панели 1.

Как более подробно показано на фиг. 2 и 3, обе пары противоположных кромок 2, 3 и 4, 5 содержат соединительные части 6, 7 и 8, 9 соответственно, которые позволяют соединять друг с другом множество таких панелей.

Как специально показано на фиг. 3 и 4, соединительные части 6, 7 на первой паре кромок 2, 3 сконфигурированы так, что две такие панели можно соединить друг с другом так, чтобы они были заперты на кромках 2, 3 с помощью поворотного движения W. Здесь соединительные части 6, 7 образуют первую запирающую систему, которая осуществляет запирание в плоскости панелей 1 и перпендикулярно этим кромкам 2, 3, т.е. в данном случае в горизонтальном направлении Н, а также вторую запирающую систему, которая осуществляет запирание в направлении, поперечном плоскости панелей 1, в данном случае в вертикальном направлении V, или в первом направлении, упомянутом во введении. Для этого соединительные части 6, 7 выполнены как язычок 10 и канавка 11, которые обеспечивают вертикальное запирание и содержат запирающие части 12, 13, которые в соединенном состоянии предотвращают разъединение язычка и канавки.

Предпочтительно, как показано на чертеже, канавка 11 ограничена нижним выступом 14 и верхним выступом 15, и запирающие части 12, 13 выполнены в форме взаимодействующих выступов на нижней стороне язычка 10 и на верхней стороне нижнего выступа 14 соответственно. Взаимодействие осуществляется с помощью запирающих поверхностей 16 и 17, предназначенных для этого. Как показано на чертежах, также предпочтительно нижний выступ 14 проходит в боковом направлении за дистальный конец верхнего выступа 15, более конкретно так, чтобы запирающая поверхность 17 была расположена полностью в той части нижнего выступа 14, которая расположена снаружи от верхнего выступа 15.

Как схематически показано на фиг. 5-7, соединительные части 8, 9 на второй паре противоположных кромок 4, 5 сконфигурированы так, что две такие панели 1 можно соединить друг с другом посредством направленного вниз движения М одной панели относительно другой. Это направленное вниз движение М более подробно будет описано ниже.

Как ясно показано на фиг. 7, соединительные части 8, 9 здесь образуют первую запирающую систему, которая осуществляет запирание в направлении, поперечном плоскости панелей 1, в этом случае в вертикальном направлении V, а также вторую запирающую систему, которая осуществляет запирание в плоскости панелей 1 и перпендикулярно кромкам 4, 5, то есть в данном случае в горизонтальном направлении Н. Здесь вертикальное направление образует первое направление, упомянутое во введении, а горизонтальное направление образует второе направление.

Вторая запирающая система или интегрированное механическое запирающее средство по существу сформировано из нижней детали 18, имеющей форму направленного вверх крюка, который расположен на кромке 5, а также из верхней детали 18, имеющей форму направленного вниз крюка, которая расположена на противоположной кромке 4, при этом эти имеющие форму крюка детали при направленном вниз движении М могут зацепляться один за другой. Нижняя, имеющая форму крюка деталь 18 состоит из выступа 20, который отходит вбок от нижней кромки панели 1 и который снабжен направленным вверх запирающим элементом 21 с запирающей поверхностью 22, а верхняя, имеющая форму крюка деталь 19 состоит из выступа 23, который отходит вбок от верхней кромки панели 1 и который снабжен направленным вниз запирающим элементом 24 с запирающей поверхностью 25.

Первая запирающая система кромок 4, 5 на коротких сторонах образована запирающими частями или запирающими участками 26, 27. Согласно настоящему изобретению соединительные части 8, 9 для этой цели содержат отдельный элемент или отдельный запирающий элемент 28, который в соединенном состоянии, как показано на фиг. 7, обеспечивает запирание по меньшей мере в первом направлении или вертикальном направлении V. В этом примере отдельный запирающий элемент 28 расположен в гнездовой соединительной части 9, более конкретно рядом с проксимальным концом 29 нижней, имеющей форму крюка детали 18.

Как показано на фиг. 5-8, отдельный запирающий элемент 28 выполнен как вставка в форме полосы и вставлен в углубление 30 на одной из кромок 5. В этом случае отдельный запирающий элемент 28 содержит поворотное блокирующее тело 31, которое, как показано, например, на фиг. 6, выполнено с возможностью бокового перемещения и, следовательно, может взаимодействовать с запирающей частью 26 примыкающей панели 1 пола. Блокирующее тело 31 выполнено упруго подвижным и в конце направленного вниз движения М входит в запирающее положение, показанное на фиг. 7. В запирающем положении блокирующее тело 31 входит в контакт с запира
