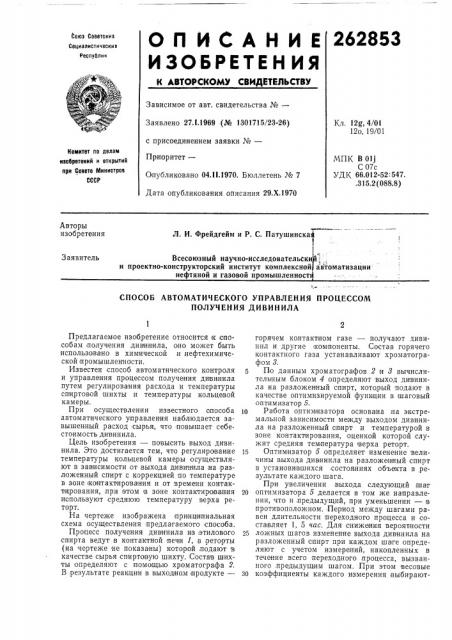

О П И С А Н И Е 262853

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублкн

Зависимое от авт. свидетельства № — .

Заявлено 27.1.1969 (№ 1301715/23-26) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 04.1!.1970. Бюллетень № 7

Дата опубликования описания 29.Х.1970

Кл. 12g, 4/01

12о, 19/01

Комитет по делам изобретений и открытий при Совете елинистров

СССР

МПК В 011

С 07с

УДК 66.012-52:547..315,2 (088.8) Авторы изобретения

Л. И. Фрейдгейм и P. С. Патушинска

Всесоюзный научно-исследовательски" и проектно-конструкторский институт комплексной нефтяной и газовой промышленност

Заявитель

) автоматизации

СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ

ПОЛУЧЕНИЯ ДИВИНИЛА

Предлагаемое изобретение относится к способам получения дивинила, оно может быть использовано в химической и,нефтехимической промышленности.

Известен способ автоматического контроля и управления процессом получения ди винила путем регулирования расхода и температуры спиртовой шихты и температуры кольцввой камеры.

При осуществлении известного способа автоматическото управления наблюдается завышенный расход сырья, что .повышает себестоимость дивинила.

Цель изобретения — повысить выход дивинила. Это достигается тем, что,регулирование температуры кольцевой камеры осуществляют в зависимости от выхода дивинила .на разложенный спирт с коррекцией по температуре в зоне контактирования и от .времени контактирования,,при этом  зоне контактиро вания используют среднюю температуру верха реторт.

На чертеже изображена принципиальная схема осуществления предлагаемого способа.

Процвсс получения дивинила из .этилового спирта ведут в контактной печи 1, в,реторты (на чертеже не показаны) которой, подают B качестве сырья спиртовую шихту. Состав шихты определяют с:помощью хроматографа 2.

В результате реакции в выходном продукте— горячем контактном газе — получают дивинил и другие компоненты. Состав горячего контактного газа устанавливают хроматографом 8.

5 По данным хроматографов 2 и 8 вычислительным блоком 4 определяют выход дивинила на разложенный спирт, который подают в качестве оптимизируемой функции в шаговый оптимизатор 5.

10 Работа оптимизатора основана на экстремальной зависимости между выходом дивинила на разложенный спирт и температурой в зоне контактирования, оценкой которой служит средняя температура верха реторт.

)5 Оптимизатор 5 определяет изменение величины выхода дивинила на разложвн ный спирт в установившихся состояниях объекта в,результате каждого шага.

При увеличении выхода следующий шаг

20 оптимизатора 5 делается в том же направлении, что и,предыдущий, при уменьшении — в противоположном. Период между шагами равен длительности:переходного процесса и соста вляет 1, 5 час. Для снижения вероятности

25 ложных шагов изменение выхода дивинила на разложенный спирт при каждом шаге определяют с учетом измерений, накопленных в течение всего переходного .процесса, вызванного, предыдущим шагом, При этом весовые зо коэффициенты каждого измерения выбирают262853

Составитель Р. А. Клейман

Техред Т. П. Курилко Корректоры: Н, Л. Бронская и

Л. Б. Бадылама

Редактор Л. К. Ушакова

Заказ 387 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография № 24 Главполиграфпрома, Москва, Г-19, ул. Маркса — Энгельса, 14 ся из условия минимизации вероя 0HOcTH ошибки.

Выходной сигнал шатового оптимизатора 5 подают в качестве задания в ретулятор 6 средней температуры верха, реторт, которую определяют, как среднюю температуру верха .всех реторт (датчик температуры 7 вврха реторт показан условно).

Дополнительно для повышения скорости поиска задание регулятору 6 корректируют программным блоком 8, .выходной сигнал которого задают пропорциональным времени контактирования.

Введение блока 8 программной корректировки обусловлено наличием систематического смещения характеристики выход дивинила на разложенный спирт — средняя температура верха реторт» вследствие изменения активности катализатора.

В соответствии с требуемым изменением температуры регулятором 6 изменяют задание регулятору 9 температуры кольцевой камеры, связанному с,исполнительным меха низмом 10, установленным,на линии подачи топливного газа в контактную, печь 1.

Предмет изобретения

1. Способ автоматического управления процессом получения дивинила путем регулиро10 вания расхода и температуры спирто вой шихты, а также температуры кольцевой камеры контактной печи, отличающийся тем, что, с целью повышения выхода дивинила, регулирование температуры кольцевой камеры осуще15 ствляют в зависимости от выхода дивинила на разложенный спирт с коррекцией по температуре в зоне контактирования и времени контактирования.

2. Способ по:п. 1. отличающийся тем, что,в

20 зоне контактирования используют среднкно температуру верха реторт.
