Контейнер подачи проявителя и система подачи проявителя

Контейнер подачи проявителя и система подачи проявителя

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к контейнеру подачи проявителя, монтируемому в устройство приема проявителя с возможностью демонтажа.

Такой контейнер подачи проявителя является пригодным к использованию с устройством формирования изображения электрофотографического типа, таким как копировальный аппарат, факсимильный аппарат, принтер или комплексный аппарат, имеющий множество функций таких аппаратов.

Предшествующий уровень техники

Традиционно устройство формирования изображения электрофотографического типа, такое как электрофотографический копировальный аппарат, использует проявитель (тонер) из мелких частиц. В таком устройстве формирования изображения проявитель подается из контейнера подачи проявителя по мере его потребления посредством операции формирования изображения.

Поскольку проявитель является мелкозернистым порошком, он может просыпаться в процессе монтажа и демонтажа контейнера подачи проявителя относительно устройства формирования изображения. При данных обстоятельствах были предложены и реализованы различные варианты соединения контейнера подачи проявителя с устройством формирования изображения.

Например, один из традиционных вариантов соединения раскрыт в выложенной патентной заявке Японии Hei 08-110692.

В устройстве, раскрытом в выложенной патентной заявке Японии Hei 08-110692, устройство подачи проявителя (именуемое бункером), выводимое из устройства формирования изображения, принимает проявитель из контейнера вмещения проявителя, а затем сбрасывает принятое количество в устройство формирования изображения.

После установки устройства подачи проявителя в устройство формирования изображения, отверстие устройства подачи проявителя занимает позицию, находящуюся над отверстием проявочного устройства. В ходе операции проявления проявочное устройство поднимается целиком для обеспечения непосредственного контакта проявочного устройства с устройством подачи проявителя (их отверстия состоят во взаимной связи по текучей среде). Посредством этого подача проявителя из устройства подачи проявителя в проявочное устройство может быть выполнена надлежащим образом, чтобы надлежащим образом предотвратить утечку проявителя.

С другой стороны, в течение периода, когда операция проявления не выполняется, проявочное устройство опускается целиком для того, чтобы устройство подачи проявителя отделялось (располагалось определенном на расстоянии) от проявочного устройства.

Следует понимать, что устройство, раскрытое в выложенной патентной заявке Японии Hei 08-110692, испытывает необходимость в источнике привода и механизме передачи привода для автоматического перемещения проявочного устройства вверх и вниз.

Раскрытие изобретения

Однако устройство, раскрытое в выложенной патентной заявке Японии Hei 08-11069, побуждает источник привода и механизм передачи привода к перемещению целого проявочного устройства вверх и вниз, вследствие чего конструкция устройства формирования изображения усложняется наряду с увеличением стоимости.

Дополнительная задача настоящего изобретения заключается в обеспечении контейнера подачи проявителя, выполненного с возможностью упрощения механизма соединения части приема проявителя с контейнером подачи проявителя посредством смещения части приема проявителя.

Дополнительная задача настоящего изобретения заключается в обеспечении такого контейнера подачи проявителя, чтобы контейнер подачи проявителя и устройство приема проявителя могли быть соединены друг с другом надлежащим образом.

В соответствии с аспектом настоящего изобретения, обеспечивается контейнер подачи проявителя, служащий для подачи проявителя через часть приема проявителя, обеспечиваемую с возможностью смещения в устройстве приема проявителя, в которое упомянутый контейнер подачи проявителя монтируется с возможностью демонтажа, причем упомянутый контейнер подачи проявителя включает в себя часть вмещения проявителя, служащую для вмещения проявителя, и зацепляющую часть, которая входит в зацепление с упомянутой частью приема проявителя и служит для смещения упомянутой части приема проявителя в направлении упомянутого контейнера подачи проявителя в ходе операции монтажа упомянутого контейнера подачи проявителя для достижения состояния соединения между упомянутым контейнером подачи проявителя и упомянутой частью приема проявителя.

В соответствии с другим аспектом настоящего изобретения, обеспечивается контейнер подачи проявителя, служащий для подачи проявителя через часть приема проявителя, обеспечиваемую с возможностью смещения в устройстве приема проявителя, в которое упомянутый контейнер подачи проявителя монтируется с возможностью демонтажа, причем упомянутый контейнер подачи проявителя включает в себя часть вмещения проявителя, служащую для вмещения проявителя, и наклонную часть, которая отклоняется относительно направления вставки упомянутого контейнера подачи проявителя и служит для обеспечения зацепления с упомянутой частью приема проявителя в ходе операции монтажа упомянутого контейнера подачи проявителя для смещения упомянутой части приема проявителя в направлении упомянутого контейнера подачи проявителя.

В соответствии с настоящим изобретением, механизм смещения части приема проявителя для соединения с контейнером подачи проявителя может быть упрощен.

Кроме того, в ходе операции монтажа контейнера подачи проявителя может быть обеспечено состояние надежного соединения между контейнером подачи проявителя и частью приема проявителя.

Краткое описание чертежей

Фиг. 1 изображает представление в разрезе узла главного привода устройства формирования изображения.

Фиг. 2 изображает перспективное представление узла главного привода устройства формирования изображения.

Фиг. 3(a) изображает перспективное представление устройства приема проявителя, а Фиг. 3(b) изображает представление в разрезе устройства приема проявителя.

Фиг. 4(а) изображает частичное увеличенное перспективное представление устройства приема проявителя, Фиг. 4(b) изображает частичное увеличенное представление в разрезе устройства приема проявителя, а Фиг. 4(c) изображает перспективное представление части приема проявителя.

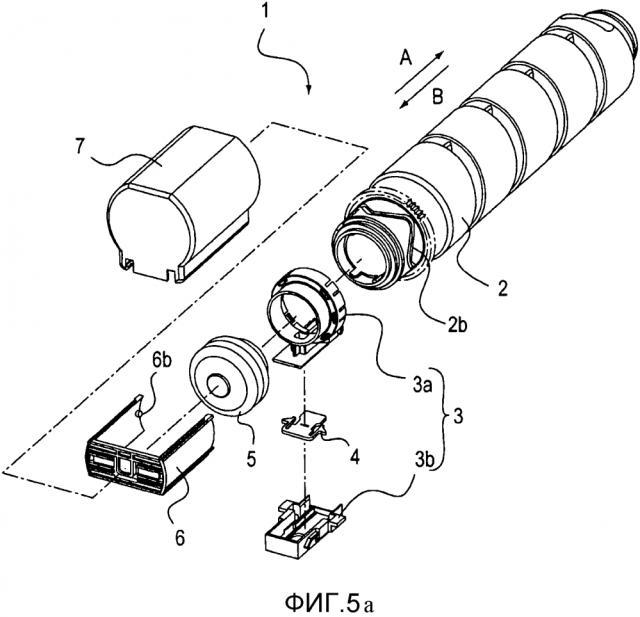

Фиг. 5(a) изображает покомпонентное перспективное представление контейнера подачи проявителя, в соответствии с первым вариантом осуществления, а Фиг. 5(b) изображает перспективное представление контейнера подачи проявителя, в соответствии с первым вариантом осуществления.

Фиг. 6 изображает перспективное представление корпуса контейнера.

Фиг. 7(a) изображает перспективное представление (верхняя сторона) верхней фланцевой части, а Фиг. 7(b) изображает перспективное представление (нижняя сторона) верхней фланцевой части.

Фиг. 8(a) изображает перспективное представление (верхняя сторона) нижней фланцевой части, в соответствии с первым вариантом осуществления, Фиг. 8(b) изображает перспективное представление (нижняя сторона) нижней фланцевой части, в соответствии с первым вариантом осуществления, а Фиг. 8(c) изображает фронтальное представление нижней фланцевой части, в соответствии с первым вариантом осуществления.

Фиг. 9(a) изображает плоскостное представление заслонки, в соответствии с первым вариантом осуществления, а Фиг. 9(b) изображает перспективное представление заслонки в соответствии с первым вариантом осуществления.

Фиг. 10(a) изображает перспективное представление насоса, а Фиг. 10(b) изображает фронтальное представление насоса.

Фиг. 11(a) изображает перспективное представление (верхняя сторона) элемента совершения возвратно-поступательного движения, а Фиг. 11(b) изображает перспективное представление (нижняя сторона) элемента совершения возвратно-поступательного движения.

Фиг. 12(a) изображает перспективное представление (верхняя сторона) кожуха, а Фиг. 12(b) изображает перспективное представление (нижняя сторона) кожуха.

Фиг. 13(а) изображает перспективное представление частичного разреза, Фиг. 13(b) изображает фронтальное представление частичного разреза, Фиг. 13(c) изображает плоскостное представление, а Фиг. 13(d) изображает представление взаимной связи нижней фланцевой части с частью приема проявителя, иллюстрируя операцию монтажа и демонтажа контейнера подачи проявителя, в соответствии с первым вариантом осуществления.

Фиг. 14(а) изображает перспективное представление частичного разреза, Фиг. 14(b) изображает фронтальное представление частичного разреза, Фиг. 14(с) изображает плоскостное представление, а Фиг. 14(d) изображает представление взаимной связи нижней фланцевой части с частью приема проявителя, иллюстрируя операцию монтажа и демонтажа контейнера подачи проявителя, в соответствии с первым вариантом осуществления.

Фиг. 15(а) изображает перспективное представление частичного разреза, Фиг. 15(b) изображает фронтальное представление частичного разреза, Фиг. 15(с) изображает плоскостное представление, а Фиг. 15(d) изображает представление взаимной связи нижней фланцевой части с частью приема проявителя, иллюстрируя операцию монтажа и демонтажа контейнера подачи проявителя, в соответствии с первым вариантом осуществления.

Фиг. 16(а) изображает перспективное представление частичного разреза, Фиг. 16(b) изображает фронтальное представление частичного разреза, Фиг. 16(c) изображает плоскостное представление, а Фиг. 16(d) изображает представление взаимной связи нижней фланцевой части с частью приема проявителя, иллюстрируя операцию монтажа и демонтажа контейнера подачи проявителя, в соответствии с первым вариантом осуществления.

Фиг. 17 изображает представление временной диаграммы операции монтажа и демонтажа контейнера подачи проявителя, в соответствии с первым вариантом осуществления.

Фиг. 18(a), (b) и (c) изображают модифицированные примеры зацепляющей части контейнера подачи проявителя.

Фиг. 19(a) изображает перспективное представление части приема проявителя, в соответствии со вторым вариантом осуществления, а Фиг. 19(b) изображает представление в разрезе части приема проявителя, в соответствии со вторым вариантом осуществления.

Фиг. 20(a) изображает перспективное представление (верхняя сторона) нижней фланцевой части, в соответствии со вторым вариантом осуществления, а Фиг. 20(b) изображает перспективное представление (нижняя сторона) нижней фланцевой части, в соответствии со вторым вариантом осуществления.

Фиг. 21(a) изображает перспективное представление заслонки, в соответствии со вторым вариантом осуществления, Фиг. 21(b) изображает перспективное представление заслонки, в соответствии с первым модифицированным примером, а Фиг. 21(c) и (d) изображают схематические представления заслонки и части приема проявителя.

Фиг. 22(a) и (b) изображают представления в разрезе, иллюстрирующие принцип работы заслонки, в соответствии со вторым вариантом осуществления.

Фиг. 23 изображает перспективное представление заслонки, в соответствии со вторым вариантом осуществления.

Фиг. 24 изображает фронтальное представление контейнера подачи проявителя, в соответствии со вторым вариантом осуществления.

Фиг. 25(a) изображает перспективное представление заслонки, в соответствии со вторым модифицированным примером, а Фиг. 25(b) и (c) изображают схематические представления заслонки и части приема проявителя.

Фиг. 26(а) изображает перспективное представление частичного разреза, Фиг. 26(b) изображает фронтальное представление частичного разреза, Фиг. 26(с) изображает плоскостное представление, а Фиг. 26(d) изображает представление взаимной связи нижней фланцевой части с частью приема проявителя, иллюстрируя операцию монтажа и демонтажа контейнера подачи проявителя, в соответствии со вторым вариантом осуществления.

Фиг. 27(а) изображает перспективное представление частичного разреза, Фиг. 27(b) изображает фронтальное представление частичного разреза, Фиг. 27(с) изображает плоскостное представление, а Фиг. 27(d) изображает представление взаимной связи нижней фланцевой части с частью приема проявителя, иллюстрируя операцию монтажа и демонтажа контейнера подачи проявителя, в соответствии со вторым вариантом осуществления.

Фиг. 28(а) изображает перспективное представление частичного разреза, Фиг. 28(b) изображает фронтальное представление частичного разреза, Фиг. 28(с) изображает плоскостное представление, а Фиг. 28(d) изображает представление взаимной связи нижней фланцевой части с частью приема проявителя, иллюстрируя операцию монтажа и демонтажа контейнера подачи проявителя, в соответствии со вторым вариантом осуществления.

Фиг. 29(а) изображает перспективное представление частичного разреза, Фиг. 29(b) изображает фронтальное представление частичного разреза, Фиг. 29(с) изображает плоскостное представление, а Фиг. 29(d) изображает представление взаимной связи нижней фланцевой части с частью приема проявителя, иллюстрируя операцию монтажа и демонтажа контейнера подачи проявителя, в соответствии со вторым вариантом осуществления.

Фиг. 30(а) изображает перспективное представление частичного разреза, Фиг. 30(b) изображает фронтальное представление частичного разреза, Фиг. 30(с) изображает плоскостное представление, а Фиг. 30(d) изображает представление взаимной связи нижней фланцевой части с частью приема проявителя, иллюстрируя операцию монтажа и демонтажа контейнера подачи проявителя, в соответствии со вторым вариантом осуществления.

Фиг. 31(а) изображает перспективное представление частичного разреза, Фиг. 31(b) изображает фронтальное представление частичного разреза, Фиг. 31(с) изображает плоскостное представление, а Фиг. 31(d) изображает представление взаимной связи нижней фланцевой части с частью приема проявителя, иллюстрируя операцию монтажа и демонтажа контейнера подачи проявителя, в соответствии со вторым вариантом осуществления.

Фиг. 32 изображает представление временной диаграммы операции монтажа и демонтажа контейнера подачи проявителя, в соответствии со вторым вариантом осуществления.

Фиг. 33(a) изображает частичное увеличенное представление контейнера подачи проявителя, в соответствии с третьим вариантом осуществления, а Фиг. 33(b) изображает частичное увеличенное представление в разрезе контейнера подачи проявителя и устройства приема проявителя, в соответствии с третьим вариантом осуществления.

Фиг. 34 изображает представление принципа работы части приема проявителя относительно нижней фланцевой части в ходе операции демонтажа контейнера подачи проявителя, в соответствии с третьим вариантом осуществления.

Фиг. 35 изображает контейнер подачи проявителя, в соответствии со сравнительным примером.

Фиг. 36 изображает представление в разрезе примера устройства формирования изображения.

Фиг. 37 изображает перспективное представление устройства формирования изображения, иллюстрированного на Фиг. 36.

Фиг. 38 изображает перспективное представление, иллюстрирующее устройство приема проявителя, в соответствии с вариантом осуществления.

Фиг. 39 изображает перспективное представление устройства приема проявителя, иллюстрированного на Фиг. 38, при наблюдении в другом направлении.

Фиг. 40 изображает представление в разрезе устройства приема проявителя, иллюстрированного на Фиг. 38.

Фиг. 41 изображает блок-схему, иллюстрирующую функционирование и конструкцию устройства управления.

Фиг. 42 изображает блок-схему последовательности операций способа, иллюстрирующую технологический процесс операции подачи.

Фиг. 43 изображает представление в разрезе, иллюстрирующее устройство приема проявителя без бункера и состояние монтажа контейнера подачи проявителя.

Фиг. 44 изображает перспективное представление, иллюстрирующее вариант осуществления контейнера подачи проявителя.

Фиг. 45 изображает представление в разрезе, иллюстрирующее вариант осуществления контейнера подачи проявителя.

Фиг. 46 изображает представление в разрезе контейнера подачи проявителя, в котором отверстие выгрузки соединяется с наклонной поверхностью.

Фиг. 47(a) изображает перспективное представление лопасти, используемой в устройстве для измерения энергии псевдоожижения, а Фиг. 47(b) изображает схематическое представление измерительного устройства.

Фиг. 48 изображает график, иллюстрирующий зависимость между диаметром отверстия выгрузки и количеством выгрузки.

Фиг. 49 изображает график, иллюстрирующий зависимость между количеством заполнения в контейнере и количеством выгрузки.

Фиг. 50 изображает перспективное представление, иллюстрирующее части рабочих состояний контейнера подачи проявителя и устройства приема проявителя.

Фиг. 51 изображает перспективное представление контейнера подачи проявителя и устройства приема проявителя.

Фиг. 52 изображает представление в разрезе контейнера подачи проявителя и устройства приема проявителя.

Фиг. 53 изображает представление в разрезе контейнера подачи проявителя и устройства приема проявителя.

Фиг. 54 изображает изменение внутреннего давления в части вмещения проявителя в устройстве и системе, в соответствии с четвертым вариантом осуществления настоящего изобретения.

Фиг. 55(a) изображает блок-схему системы подачи проявителя (в соответствии с четвертым вариантом осуществления), используемой в подтверждающем эксперименте, а Фиг. 55(b) изображает схематическое представление, иллюстрирующее явление в контейнере подачи проявителя.

Фиг. 56(a) изображает блок-схему системы подачи проявителя (в соответствии со сравнительным примером), используемой в подтверждающем эксперименте, а Фиг. 56(b) изображает схематическое представление, иллюстрирующее явление в контейнере подачи проявителя.

Фиг. 57 изображает перспективное представление контейнера подачи проявителя, в соответствии с пятым вариантом осуществления.

Фиг. 58 изображает представление в разрезе контейнера подачи проявителя, иллюстрированного на Фиг. 57.

Фиг. 59 изображает перспективное представление контейнера подачи проявителя, в соответствии с шестым вариантом осуществления.

Фиг. 60 изображает перспективное представление контейнера подачи проявителя, в соответствии с шестым вариантом осуществления.

Фиг. 61 изображает перспективное представление контейнера подачи проявителя, в соответствии с шестым вариантом осуществления.

Фиг. 62 изображает перспективное представление контейнера подачи проявителя, в соответствии с седьмым вариантом осуществления.

Фиг. 63 изображает перспективное представление в разрезе контейнера подачи проявителя, в соответствии с седьмым вариантом осуществления.

Фиг. 64 изображает частичное представление в разрезе контейнера подачи проявителя, в соответствии с седьмым вариантом осуществления.

Фиг. 65 изображает представление в разрезе другого примера, в соответствии с седьмым вариантом осуществления.

Фиг. 66(a) изображает фронтальное представление монтажной части, а Фиг. 66(b) изображает частичное увеличенное перспективное представление внутреннего пространства монтажной части.

Фиг. 67(a) изображает перспективное представление контейнера подачи проявителя, в соответствии с восьмым вариантом осуществления, Фиг. 67(b) изображает перспективное представление, иллюстрирующее окрестности отверстия выгрузки, а Фиг. 67(с) и (d) изображают фронтальное представление и представление в разрезе, иллюстрирующие состояние, в котором контейнер подачи проявителя монтируется в монтажную часть устройства приема проявителя.

Фиг. 68(a) изображает перспективное представление секции части вмещения проявителя, в соответствии с восьмым вариантом осуществления, Фиг. 68(b) изображает перспективное представление секции контейнера подачи проявителя, Фиг. 68(c) изображает представление в разрезе внутренней поверхности фланцевой части, а Фиг. 68(d) изображает представление в разрезе контейнера подачи проявителя.

Фиг. 69(a) и (b) изображают представления в разрезе, иллюстрирующие протекание процесса в ходе операции всасывания и выгрузки насосной части в контейнере подачи проявителя, в соответствии с восьмым вариантом осуществления.

Фиг. 70 изображает увеличенное вертикальное представление формы паза эксцентрика контейнера подачи проявителя.

Фиг. 71 изображает увеличенное вертикальное представление другого примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 72 изображает увеличенное вертикальное представление дополнительного примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 73 изображает увеличенное вертикальное представление дополнительного примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 74 изображает увеличенное вертикальное представление дополнительного примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 75 изображает увеличенное вертикальное представление дополнительного примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 76 изображает увеличенное вертикальное представление дополнительного примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 77 изображает графики, иллюстрирующие изменения внутреннего давления в контейнере подачи проявителя.

Фиг. 78(a) изображает перспективное представление конструкции контейнера подачи проявителя, в соответствии с девятым вариантом осуществления, а Фиг. 78(b) изображает представление в разрезе конструкции контейнера подачи проявителя.

Фиг. 79 изображает представление в разрезе, иллюстрирующее конструкцию контейнера подачи проявителя, в соответствии с десятым вариантом осуществления.

Фиг. 80(a) изображает перспективное представление контейнера подачи проявителя, в соответствии с одиннадцатым вариантом осуществления, Фиг. 80(b) изображает представление в разрезе контейнера подачи проявителя, Фиг. 80(c) изображает перспективное представление эксцентрикового механизма, а Фиг. 80(d) изображает частичное увеличенное представление части вращательного зацепления эксцентрикового механизма.

Фиг. 81(a) изображает перспективное представление конструкции контейнера подачи проявителя в соответствии с двенадцатым вариантом осуществления, а Фиг. 81(b) изображает представление в разрезе конструкции контейнера подачи проявителя.

Фиг. 82(a) изображает перспективное представление конструкции контейнера подачи проявителя, в соответствии с тринадцатым вариантом осуществления, а Фиг. 82(b) изображает представление в разрезе конструкции контейнера подачи проявителя.

Фиг. 83(a)-(d) изображают принцип работы механизма преобразования привода.

Фиг. 84(a) изображает перспективное представление конструкции контейнера подачи проявителя, в соответствии с четырнадцатым вариантом осуществления, а Фиг. 84(b) и (c) изображают принцип работы механизма преобразования привода.

Фиг. 85(a) изображает перспективное представление в разрезе, иллюстрирующее конструкцию контейнера подачи проявителя, в соответствии с пятнадцатым вариантом осуществления, а Фиг. 85(b) и (c) изображают представления в разрезе, иллюстрирующие операции всасывания и выгрузки насосной части.

Фиг. 86(a) изображает перспективное представление другого примера контейнера подачи проявителя, в соответствии с пятнадцатым вариантом осуществления, а Фиг. 86(b) изображает соединительную часть контейнера подачи проявителя.

Фиг. 87(a) изображает перспективное представление секции контейнера подачи проявителя, в соответствии с шестнадцатым вариантом осуществления, а Фиг. 87(b) и (c) изображают представления в разрезе, иллюстрирующие состояние операций всасывания и выгрузки насосной части.

Фиг. 88(a) изображает перспективное представление конструкции контейнера подачи проявителя, в соответствии с семнадцатым вариантом осуществления, Фиг. 88(b) изображает перспективное представление секции контейнера подачи проявителя, Фиг. 88(c) изображает торец части вмещения проявителя, а Фиг. 88(d) и (e) изображают состояние операций всасывании и выгрузки насосной части.

Фиг. 89(a) изображает перспективное представление конструкции контейнера подачи проявителя, в соответствии с восемнадцатым вариантом осуществления, Фиг. 89(b) изображает перспективное представление фланцевой части, а Фиг. 89(c) изображает перспективное представление конструкции цилиндрической части.

Фиг. 90(a) и (b) изображают представления в разрезе, иллюстрирующие состояние операций всасывания и выгрузки насосной части контейнера подачи проявителя, в соответствии с восемнадцатым вариантом осуществления.

Фиг. 91 изображает конструкцию насосной части контейнера подачи проявителя, в соответствии с восемнадцатым вариантом осуществления.

Фиг. 92(a) и (b) изображают схематические представления в разрезе конструкции контейнера подачи проявителя, в соответствии с девятнадцатым вариантом осуществления.

Фиг. 93(a) и (b) изображают перспективные представления цилиндрической части и фланцевой части контейнера подачи проявителя, в соответствии с двадцатым вариантом осуществления.

Фиг. 94(a) и (b) изображают перспективные представления частичного разреза контейнера подачи проявителя, в соответствии с двадцатым вариантом осуществления.

Фиг. 95 изображает временную диаграмму, иллюстрирующую зависимость между рабочим состоянием насоса, в соответствии с двадцатым вариантом осуществления, и привязкой по времени открытия и закрытия вращающейся заслонки.

Фиг. 96 изображает частичное перспективное представление в разрезе, иллюстрирующее контейнер подачи проявителя, в соответствии с двадцать первым вариантом осуществления.

Фиг. 97(a)-(c) изображают частичные представления в разрезе, иллюстрирующие рабочее состояние насосной части, в соответствии с двадцать первым вариантом осуществления.

Фиг. 98 изображает временную диаграмму, иллюстрирующую зависимость между рабочим состоянием насоса, в соответствии с двадцать первым вариантом осуществления, и привязкой по времени открытия и закрытия запорного клапана.

Фиг. 99(a) изображает перспективное представление секции контейнера подачи проявителя, в соответствии с двадцать вторым вариантом осуществления, Фиг. 99(b) изображает перспективное представление фланцевой части, а Фиг. 99(c) изображает представление в разрезе контейнера подачи проявителя.

Фиг. 100(a) изображает перспективное представление конструкции контейнера подачи проявителя, в соответствии с двадцать третьим вариантом осуществления, Фиг. 100(b) изображает перспективное представление секции контейнера подачи проявителя.

Фиг. 101 изображает частичное перспективное представление в разрезе, иллюстрирующее конструкцию контейнера подачи проявителя, в соответствии с двадцать третьим вариантом осуществления.

Фиг. 102(a)-(d) изображают представления в разрезе контейнера подачи проявителя и устройства приема проявителя, в соответствии со сравнительным примером, иллюстрирующие последовательность этапов подачи проявителя.

Фиг. 103 изображает представление в разрезе, иллюстрирующее контейнер подачи проявителя и устройство приема проявителя, в соответствии с другим сравнительным примером.

Предпочтительные варианты осуществления изобретения

Далее будет представлено описание в отношении контейнера подачи проявителя и системы подачи проявителя, в соответствии с настоящим изобретением. В нижеследующем описании различные конструкции контейнера подачи проявителя могут быть заменены другими известными конструкциями, обладающими подобными функциями, в рамках объема изобретения, если не указано иное. Другими словами, настоящее изобретение не ограничивается конкретными конструкциями вариантов осуществления, которые будут описаны в настоящем документе ниже, если не установлено иное.

Первый вариант осуществления

Сначала будут описаны основные конструкции устройства формирования изображения, а затем будет описываться устройство приема проявителя и контейнер подачи проявителя, составляющие систему подачи проявителя, которая используется в устройстве формирования изображения.

Устройство формирования изображения

Далее, со ссылкой на Фиг. 1, будет представлено описание в отношении конструкции копировального аппарата (электрофотографического устройства формирования изображения) электрофотографического типа в качестве примера устройства формирования изображения, содержащего устройство приема проявителя, в которое контейнер подачи проявителя (так называемый картридж с тонером) монтируется с возможностью демонтажа (отсоединения).

На чертеже посредством ссылочной позиции 100 обозначается узел главного привода копировального аппарата (узел главного привода устройства формирования изображения или узел главного привода устройства). Посредством ссылочной позиции 101 обозначается оригинал, который размещается на стеклянном столе 102 поддержки оригинала. Световое изображение, соответствующее графической информации оригинала, изображается на электрофотографическом светочувствительном элементе 104 (светочувствительном элементе) посредством множества зеркал M оптической части 103 и линзы Ln для формирования скрытого электростатического изображения. Скрытое электростатическое изображение визуализируется при помощи тонера (однокомпонентного магнитного тонера), служащего в качестве проявителя (сухого порошка), посредством проявочного устройства 201a сухого типа (однокомпонентного проявочного устройства).

В данном варианте осуществления однокомпонентный магнитный тонер используется в качестве проявителя, который должен подаваться из контейнера 1 подачи проявителя, при этом настоящее изобретение не ограничивается этим примером и включает в себя другие примеры, которые будут описаны в настоящем документе ниже.

В частности, в случае применения однокомпонентного проявочного устройства, использующего однокомпонентный немагнитный тонер, в качестве проявителя подается однокомпонентный немагнитный тонер. Кроме того, в случае применения двухкомпонентного проявочного устройства, использующего двухкомпонентный проявитель, содержащий смешанный магнитный носитель и немагнитный тонер, в качестве проявителя подается немагнитный тонер. В таком случае, в качестве проявителя может подаваться как немагнитный тонер, так и магнитный носитель.

Как было описано выше, проявочное устройство 201, которое изображено на Фиг. 1, осуществляет проявку, посредством использования проявителя, скрытого электростатического изображения, сформированного на светочувствительном элементе 104, служащем в качестве элемента, несущего изображение, на основе графической информации оригинала 101. Проявочное устройство 201, в дополнение к части 201а бункера накопления проявителя, оснащается проявочным валиком 201f. Часть 201а бункера накопления проявителя оснащается перемешивающим элементом 201c, предназначенный для размешивания проявителя, подаваемого из контейнера 1 подачи проявителя. Проявитель, размешанный посредством перемешивающего элемента 201c, подается на подающий элемент 201e посредством подающего элемента 201d.

Проявитель, который подается посредством подающих элементов 201e и 201b в обозначенном порядке, в конечном счете, подается в область проявки на светочувствительном элементе 104, а также переносится на проявочный валик 201f.

Например, в данном примере тонер, служащий в качестве проявителя, подается из контейнера 1 подачи проявителя на проявочное устройство 201, при этом может быть использована и другая система, в которой тонер и носитель, функционирующие в качестве проявителя, могут подаваться из контейнера 1 подачи проявителя.

По листу S, уложенному в стопку в кассетах 105-108, оптимальная кассета выбирается на основе размера листа оригинала 101 или на основе информации, вводимой посредством оператора (пользователя) с жидкокристаллической операционной части копировального аппарата. Регистрирующий материал не ограничивается листом бумаги, при этом, по желанию, может быть использован лист OHP или другой материал.

Один лист S, подаваемый посредством устройства 105A-108A подачи и отделения, подается на валики 110 точного совмещения через подающую часть 109 с привязкой по времени, синхронизированной с вращением светочувствительного элемента 104 и сканированием оптической части 103.

Посредством ссылочных позиций 111 и 112 обозначается электризатор для переноса и электризатор для отделения. Изображение проявителя, сформированное на светочувствительном элементе 104, переносится на лист S посредством электризатора 111 для переноса.

После чего лист S, подаваемый посредством подающей части 113, подвергается нагреву и давлению в закрепляющей части 114 для закрепления проявленного изображения на листе, а затем пропускается через часть 115 выгрузки/реверса, в случае режима одностороннего копирования, и впоследствии лист S выгружается на разгрузочный лоток 117 посредством валиков выгрузки 116. Его задний конец проходит через заслонку 118, причем заслонка 118 приводится в действие, когда лист все еще является зажатым посредством валиков 116 выгрузки, после чего валики 116 выгрузки начинают вращаться в обратном направлении для повторной подачи листа S в устройство. Затем лист S подается на валики 110 точного совмещения посредством частей 119 и 120 повторной подачи, проводится вдоль тракта, подобно случаю использования режима одностороннего копирования, и выгружается в разгрузочный лоток 117.

В узле главного привода 100 устройства вокруг светочувствительного элемента 104 обеспечивается технологическое оборудование для формирования изображения, такое как проявочное устройство 201a, функционирующее в качестве средства проявки, очищающая часть 202, функционирующая в качестве средства очистки, и основной электризатор 203, функционирующий в качестве средства зарядки. Проявочное устройство 201 проявляет скрытое электростатическое изображение, сформированное на светочувствительном элементе 104, посредством оптической части 103, в соответствии с графической информацией оригинала 101, при помощи нанесения проявителя на скрытое изображение. Основной электризатор 203 равномерно заряжает поверхность светочувствительного элемента для формирования требуемого электростатического изображения на светочувствительном элементе 104. Очищающая часть 202 удаляет проявитель, который остается на светочувствительном элементе 104.

Фиг. 2 изображает внешний вид устройства формирования изображения. Когда открывается крышка 40 замены, которая является частью наружного корпуса устройства формирования изображения, становится видна часть устройства 8 приема проявителя, которое будет описано в настоящем документе ниже.

Посредством вставки (монтажа) контейнера 1 подачи проявителя в устройство 8 приема проявителя, контейнер 1 подачи проявителя устанавливается в состояние возможности подачи проявителя в устройство 8 приема проявителя. С другой стороны, когда оператор заменяет контейнер 1 подачи проявителя, контейнер 1 подачи проявителя извлекается (высвобождается) из устройства 8 приема проявителя посредством операции, обратной по отношению к операции монтажа, после чего устанавливается новый контейнер 1 подачи проявителя. В данном случае крышка 40 замены служит исключительно для монтажа и демонтажа (замены) контейнера 1 подачи проявителя, при этом она открывается и закрывается для монтажа и демонтажа контейнера 1 подачи проявителя. Для выполнения других операций по техническому обслуживанию и ремонту узла главного привода устройства 100 открывается и закрывается передняя крышка 100c. Крышка 40 замены и передняя крышка 100c могут быть изготовлены в виде единого целого, и в таком случае замена контейнера 1 подачи проявителя, а также техническое обслуживание и ремонт узла главного привода устройства 100 выполняется посредством открытия и закрытия составной (не изображенной) крышки.

Устройство приема проявителя

Далее, со ссылкой на Фиг. 3 и 4, будет описано устройство 8 приема проявителя. Фиг. 3(а) изображает схематическое перспективное представление устройства 8 приема проявителя, а Фиг. 3(b) изображает схематическое представление в разрезе устройства 8 приема проявителя. Фиг. 4(а) изображает частичное увеличенное перспективное представлен
