Способ, устройство и система для управления абонентским устройством

Способ, устройство и система для управления абонентским устройством

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Варианты осуществления настоящего изобретения относятся к области техники связи и, в частности, к способу, устройству и системе для управления абонентским устройством.

Уровень техники

[0002] Чтобы разрешать сложности беспроводной широкополосной связи и поддерживать основополагающее преимущество сетей по стандарту Партнерского проекта третьего поколения (партнерского проекта третьего поколения, 3GPP), 3GPP излагает схему на основе стандарта долгосрочного развития (стандарта долгосрочного развития, LTE) для сетей мобильной связи. Под управлением этой схемы развития, задается новая архитектура сетей мобильной связи, т.е. архитектура сетевой системы по стандарту долгосрочного развития/стандарту развития архитектуры системы (стандарту долгосрочного развития/стандарту развития архитектуры системы, LTE/SAE).

[0003] Фиг. 1 является архитектурной схемой сетевой LTE/SAE-системы в предшествующем уровне техники. Сетевая LTE/SAE-система включает в себя усовершенствованные узлы B 101 (усовершенствованный узел B, eNB) (также называются "усовершенствованными базовыми станциями") и объекты 102 управления мобильностью/обслуживающие шлюзы (MME/SGW, объект управления мобильностью/обслуживающий шлюз), управляющие этими базовыми станциями. S1-линии связи между MME/SGW 102 и eNB 101 устанавливаются через S1-интерфейсы, а X2-линии связи между eNB 101 устанавливаются через X2-интерфейсы.

[0004] В частности, S1-линия связи предоставляет функцию осуществления доступа к радиоресурсу в сети радиодоступа, включающую в себя функцию плоскости управления и функцию пользовательской плоскости. Интерфейс плоскости управления (S1-MME) S1-линии связи предоставляет функцию протокола прикладного уровня между eNB и MME и предоставляет функцию однонаправленной передачи служебных сигналов, используемую для передачи сообщения по протоколу прикладного уровня, и интерфейс пользовательской плоскости (S1-U) S1-линии связи предоставляет функцию передачи данных пользовательской плоскости между eNB и SGW.

[0005] В LTE/SAE-сети, один eNB может устанавливать S1-MME-соединения с множеством MME, и множество MME формируют MME-пул (MME-пул). Когда абонентское устройство (абонентское устройство, UE) осуществляет доступ к сети из eNB, eNB выбирает MME для того, чтобы обслуживать UE, и устанавливает выделенное S1-MME-соединение.

[0006] Чтобы повышать надежность сети, MME-пулы в различных географических местоположениях могут предоставлять избыточность друг для друга; следовательно, eNB в MME-пулах, которые предоставляют взаимное резервирование, может соединяться с локальным MME-пулом и также может соединяться с резервным MME-пулом. Например, в организации сети, показанной на фиг. 2, eNB 210 соединяется с MME-пулом 220 и также может соединяться с MME-пулом 230. Для UE в пределах покрытия eNB 210, MME-пул 220 представляет собой локальный MME-пул (локальный MME-пул), а MME-пул 230 представляет собой резервный MME-пул (избыточный MME-пул или резервный MME-пул). Когда возникает сбой в локальном MME-пуле 220, к которому осуществляет доступ UE, eNB 210 в пределах покрытия локального MME-пула 220 устанавливает S1-MME-соединение с резервным MME-пулом 230, и UE в пределах покрытия локального MME-пула 220 мигрирует на резервный MME-пул 230.

[0007] На основе политики управления MME на основе зон, когда локальный MME-пул 220 восстанавливается, UE, которое ранее мигрирует на резервный MME-пул 230, должно мигрировать обратно на локальный MME-пул 220. Тем не менее, в настоящее время встречается проблема сбоя миграции UE, когда UE мигрирует из резервного MME-пула обратно на локальный MME-пул.

Сущность изобретения

[0008] С учетом этого варианты осуществления настоящего изобретения предоставляют способ, устройство и систему для управления абонентским устройством, чтобы разрешать такую проблему, что абонентское устройство не может мигрировать из резервного MME-пула на локальный MME-пул.

[0009] Согласно первому аспекту, предусмотрен способ для управления абонентским устройством, включающий в себя: определение, посредством первого объекта MME управления мобильностью, того, представляет или нет абонентское устройство, осуществляющее доступ к первому MME, собой абонентское устройство в пределах покрытия второго MME-пула, причем первый MME расположен в первом MME-пулеи первый MME-пул представляет собой резервный MME-пул для второго MME-пула; и разгрузку, посредством первого MME, абонентского устройства, когда абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пулаи второй MME-пул находится в нормальном состоянии.

[0010] В первой возможной реализации первого аспекта, определение, посредством первого MME, того, представляет или нет абонентское устройство, осуществляющее доступ к первому MME, собой абонентское устройство в пределах покрытия второго MME-пула, включает в себя: определение, согласно информации зоны отслеживания, зарегистрированной посредством абонентского устройства, того, представляет или нет абонентское устройство собой абонентское устройство в пределах покрытия второго MME-пула.

[0011] В отношении первой возможной реализации первого аспекта, во второй возможной реализации первого аспекта, перед определением, посредством первого MME, того, представляет или нет абонентское устройство, осуществляющее доступ к первому MME, собой абонентское устройство в пределах покрытия второго MME-пула, способ дополнительно включает в себя: прием информации зоны отслеживания, сообщаемой посредством базовой станции, причем абонентское устройство находится в пределах покрытия базовой станции; и прием информации зоны отслеживания, зарегистрированной посредством абонентского устройства и сообщаемой посредством абонентского устройства; и определение, посредством первого MME, того, представляет или нет абонентское устройство, осуществляющее доступ к первому MME, собой абонентское устройство в пределах покрытия второго MME-пула, включает в себя: определение того, является или нет информация зоны отслеживания, сообщаемая посредством базовой станции, согласованной с информацией зоны отслеживания, зарегистрированной посредством абонентского устройства; и когда информация зоны отслеживания, сообщаемая посредством базовой станции, является согласованной с информацией зоны отслеживания, зарегистрированной посредством абонентского устройства, определение того, что абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пула.

[0012] В отношении первой или второй возможной реализации первого аспекта, в третьей возможной реализации первого аспекта, информация зоны отслеживания, зарегистрированная посредством абонентского устройства, представляет собой идентификатор зоны отслеживания (TAI) или код зоны отслеживания (TAC).

[0013] В отношении первого аспекта, в четвертой возможной реализации первого аспекта, способ дополнительно включает в себя: когда абонентское устройство осуществляет доступ к первому MME из S1-линии связи между базовой станцией в пределах покрытия второго MME-пула и первым MME, выделение идентификатора абонента для абонентского устройства, причем идентификатор абонента включает в себя флаг и значение флага является предварительно установленным значением, причем определение, посредством первого MME, того, представляет или нет абонентское устройство, осуществляющее доступ к первому MME, собой абонентское устройство в пределах покрытия второго MME-пула, включает в себя: определение того, имеет или нет флаг в идентификаторе абонента предварительно установленное значение; и если флаг имеет предварительно установленное значение, определение того, что абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пула.

[0014] В отношении первого аспекта, в пятом возможном способе реализации первого аспекта, способ дополнительно включает в себя: когда абонентское устройство осуществляет доступ к первому MME из S1-линии связи между базовой станцией в пределах покрытия второго MME-пула и первым MME, выделение идентификатора абонента для абонентского устройства, причем идентификатор абонента включает в себя M-TMSI и значение M-TMSI находится в пределах предварительно установленного сегмента чисел, причем определение, посредством первого MME, того, представляет или нет абонентское устройство, осуществляющее доступ к первому MME, собой абонентское устройство в пределах покрытия второго MME-пула, включает в себя: определение того, находится или нет значение M-TMSI в идентификаторе абонента в пределах предварительно установленного сегмента чисел; и если значение M-TMSI находится в пределах предварительно установленного сегмента чисел, определение того, что абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пула.

[0015] В отношении первого аспекта или одной из первой-пятой возможных реализаций первого аспекта, в шестой возможной реализации первого аспекта, разгрузка, посредством первого MME, абонентского устройства включает в себя: инициирование, посредством первого MME, процедуры повторной балансировки нагрузки, чтобы разгружать абонентское устройство.

[0016] В отношении первого аспекта или одной из первой-пятой возможных реализаций первого аспекта, в седьмой возможной реализации первого аспекта, разгрузка, посредством первого MME, абонентского устройства включает в себя: разгрузку, посредством первого MME, абонентского устройства посредством выполнения операции отсоединения для абонентского устройства.

[0017] В отношении первого аспекта или одной из первой-седьмой возможных реализаций, в восьмой возможной реализации первого аспекта, перед разгрузкой, посредством первого MME, абонентского устройства, способ дополнительно включает в себя: прием сообщения уведомления, отправленного посредством второго MME во втором MME-пуле, причем сообщение уведомления используется для уведомления в отношении того, что второй MME-пул возвращается в нормальное состояние; и разгрузка, посредством первого MME, абонентского устройства включает в себя: разгрузку, посредством первого MME, абонентского устройства, когда абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пулаи первое MME принимает сообщение уведомления.

[0018] В отношении первого аспекта или одной из первой-седьмой возможных реализаций первого аспекта, в девятой возможной реализации первого аспекта, перед разгрузкой, посредством первого MME, абонентского устройства, способ дополнительно включает в себя: Обнаружение того, является или нет линия связи между первым MME и вторым MME нормальной, причем второй MME расположен во втором MME-пуле; и разгрузка, посредством первого MME, абонентского устройства включает в себя: разгрузку, посредством первого MME, абонентского устройства, когда абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пула, и обнаруживается то, что линия связи между первым MME и вторым MME является нормальной.

[0019] В отношении первого аспекта или одной из первой-девятой возможных реализаций первого аспекта, в десятой возможной реализации первого аспекта, разгрузка, посредством первого MME, абонентского устройства включает в себя: в пределах предварительно установленного периода времени регулирования параметров сети, разгрузку абонентского устройства, когда абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пулаи второй MME-пул находится в нормальном состоянии.

[0020] Согласно второму аспекту, устройство для управления абонентским устройством предоставляется и применяется к первому объекту MME управления мобильностью, причем первый MME расположен в первом MME-пуле, первый MME-пул представляет собой резервный MME-пул для второго MME-пула. Устройство включает в себя: блок определения, выполненный с возможностью определять то, представляет или нет абонентское устройство, осуществляющее доступ к первому MME, собой абонентское устройство в пределах покрытия второго MME-пула; и блок разгрузки, выполненный с возможностью разгружать абонентское устройство, когда абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пулаи второй MME-пул находится в нормальном состоянии.

[0021] В первой возможной реализации второго аспекта, блок определения определяет, согласно информации зоны отслеживания, зарегистрированной посредством абонентского устройства, то, представляет или нет абонентское устройство собой абонентское устройство в пределах покрытия второго MME-пула.

[0022] В отношении первой возможной реализации второго аспекта, во второй возможной реализации второго аспекта, устройство дополнительно включает в себя: приемный блок, выполненный с возможностью принимать информацию зоны отслеживания, сообщаемую посредством базовой станции, и информацию зоны отслеживания, зарегистрированную посредством абонентского устройства и сообщаемую посредством абонентского устройства, причем абонентское устройство находится в пределах покрытия базовой станции; и блок определения, в частности, выполнен с возможностью: когда информация зоны отслеживания, сообщаемая посредством базовой станции, является согласованной с информацией зоны отслеживания, зарегистрированной посредством абонентского устройства, определять то, что абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пула.

[0023] В отношении первой или второй возможной реализации второго аспекта, в третьей возможной реализации второго аспекта, информация зоны отслеживания, зарегистрированная посредством абонентского устройства, представляет собой идентификатор зоны отслеживания (TAI) или код зоны отслеживания (TAC).

[0024] В отношении четвертого аспекта, во втором способе реализации четвертого аспекта, устройство дополнительно включает в себя: блок выделения, выполненный с возможностью: когда абонентское устройство осуществляет доступ к первому MME из S1-линии связи между базовой станцией в пределах покрытия второго MME-пула и первым MME, выделять идентификатор абонента для абонентского устройства, причем идентификатор абонента включает в себя флаг и значение флага является предварительно установленным значением; и блок определения, в частности, выполнен с возможностью: когда флаг в идентификаторе абонента имеет предварительно установленное значение, определять то, что абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пула.

[0025] В отношении второго аспекта, в пятой возможной реализации второго аспекта, устройство дополнительно включает в себя: блок выделения, выполненный с возможностью: когда абонентское устройство осуществляет доступ к первому MME из S1-линии связи между базовой станцией в пределах покрытия второго MME-пула и первым MME, выделять идентификатор абонента для абонентского устройства, причем идентификатор абонента включает в себя M-TMSI и значение M-TMSI находится в пределах предварительно установленного сегмента чисел; и блок определения, в частности, выполнен с возможностью: когда значение M-TMSI в идентификаторе абонента находится в пределах предварительно установленного сегмента чисел, определять то, что абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пула.

[0026] В отношении второго аспекта или одной из первой-пятой возможных реализаций второго аспекта, в шестой возможной реализации второго аспекта, блок разгрузки разгружает абонентское устройство посредством использования процедуры повторной балансировки нагрузки.

[0027] В отношении второго аспекта или одной из первой-пятой возможных реализаций второго аспекта, в седьмой возможной реализации второго аспекта, блок разгрузки разгружает абонентское устройство посредством выполнения операции отсоединения для абонентского устройства.

[0028] В отношении второго аспекта или одной из первой-седьмой возможных реализаций второго аспекта, в восьмой возможной реализации второго аспекта, блок разгрузки выполнен с возможностью разгружать абонентское устройство, когда абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пулаи первый MME принимает сообщение уведомления, причем сообщение уведомления отправляется посредством второго MME во втором MME-пуле и используется для уведомления в отношении того, что второй MME-пул возвращается в нормальное состояние.

[0029] В отношении второго аспекта или одной из первой-седьмой возможных реализаций второго аспекта, в девятой возможной реализации второго аспекта, устройство дополнительно включает в себя: блок обнаружения, выполненный с возможностью обнаруживать то, является или нет линия связи между первым MME и вторым MME нормальной, причем второй MME расположен во втором MME-пуле; и блок разгрузки выполнен с возможностью разгружать абонентское устройство, когда абонентское устройство представляет собой абонентское устройство в пределах покрытия второго MME-пула и блок обнаружения обнаруживает то, что линия связи между первым MME и вторым MME является нормальной.

[0030] Согласно третьему аспекту, предусмотрен компьютерный программный продукт, включающий в себя машиночитаемый носитель, причем машиночитаемый носитель включает в себя группу программного кода, используемого для осуществления способа согласно первому аспекту или любой из реализаций первого аспекта.

[0031] Согласно четвертому аспекту, предусмотрена система связи, включающая в себя: первый MME, расположенный в первом MME-пуле; второй MME, расположенный во втором MME-пуле, причем первый MME-пул представляет собой резервный MME-пул для второго MME-пула; базовую станцию, расположенную в пределах покрытия второго MME-пула, выполненную с возможностью устанавливать соединение со вторым MME-пулом и выполненную с возможностью устанавливать соединение с первым MME-пулом, когда возникает сбой во втором MME-пуле; абонентское устройство, выполненное с возможностью осуществлять доступ к второму MME-пулу через базовую станцию и осуществлять доступ к первому MME-пулу через базовую станцию, когда возникает сбой во втором MME-пуле; и устройство для управления абонентским устройством согласно второму аспекту или любой из реализаций второго аспекта, которое предоставляется в первом MME.

[0032] Можно видеть, что в вышеприведенных способе, устройстве и системе, первый MME-пул представляет собой резервный MME-пул для второго MME-пула, и когда возникает сбой во втором MME-пуле, UE в пределах покрытия второго MME-пула осуществляет доступ к первому MME-пулу. MME в первом MME-пуле может использовать вышеприведенный способ для того, чтобы определять то, исходит или нет UE, осуществляющее доступ к MME, из второго MME-пула, и разгружать UE, которое исходит из второго MME-пула, когда второй MME-пул возвращается в нормальное состояние. Таким образом, в процедуре RRC-установления, UE больше не добавляет информацию относительно MME в первом MME-пуле в запрос на установление RRC-соединения, так что eNB может выбирать MME во втором MME-пуле для UE согласно политике eNB и устанавливать S1-MME-соединение. Можно видеть, что посредством использования вышеприведенного способа, UE, мигрировавшее из второго MME-пула на первый MME-пул, имеет возможность возвращаться во второй MME-пул, за счет этого разрешая такую проблему, что UE не может мигрировать из резервного MME-пула на локальный MME-пул.

Краткое описание чертежей

[0033] Чтобы более понятно описывать технические решения в вариантах осуществления настоящего изобретения, далее кратко представлены прилагаемые чертежи, требуемые для описания вариантов осуществления. Очевидно, что прилагаемые чертежи в последующем описании показывают некоторые варианты осуществления настоящего изобретения, и специалисты в данной области техники по-прежнему могут получать другие чертежи из этих прилагаемых чертежей без творческих усилий.

[0034] Фиг. 1 является архитектурной схемой сетевой LTE/SAE-системы в предшествующем уровне техники.

[0035] Фиг. 2 является принципиальной схемой системы связи согласно варианту осуществления настоящего изобретения.

[0036] Фиг. 3 является блок-схемой последовательности операций способа для управления UE согласно варианту 1 осуществления настоящего изобретения.

[0037] Фиг. 4 является блок-схемой последовательности операций способа для управления UE согласно варианту 2 осуществления настоящего изобретения.

[0038] Фиг. 5 является принципиальной схемой, иллюстрирующей сценарий применения способа для управления UE согласно варианту 3 осуществления настоящего изобретения.

[0039] Фиг. 6 является последовательностью сигналов способа для управления UE согласно варианту 3 осуществления настоящего изобретения.

[0040] Фиг. 7 является блок-схемой последовательности операций способа для управления UE согласно варианту 6 осуществления настоящего изобретения.

[0041] Фиг. 8 является блок-схемой последовательности операций способа для управления UE согласно варианту 7 осуществления настоящего изобретения.

[0042] Фиг. 9 является блок-схемой последовательности операций способа для управления UE согласно варианту 8 осуществления настоящего изобретения.

[0043] Фиг. 10 является блок-схемой последовательности операций способа для управления UE согласно варианту 9 осуществления настоящего изобретения.

[0044] Фиг. 11 является принципиальной структурной схемой устройства для управления UE согласно варианту 10 осуществления настоящего изобретения.

[0045] Фиг. 12 является принципиальной структурной схемой другого устройства для управления UE согласно варианту 10 осуществления настоящего изобретения.

[0046] Фиг. 13 является принципиальной структурной схемой еще одного другого устройства для управления UE согласно варианту 10 осуществления настоящего изобретения.

[0047] Фиг. 14 является принципиальной структурной схемой еще одного другого устройства для управления UE согласно варианту 10 осуществления настоящего изобретения.

[0048] Фиг. 15 является принципиальной структурной схемой MME согласно варианту 11 осуществления настоящего изобретения.

[0049] Фиг. 16 является принципиальной структурной схемой другого MME согласно варианту 11 осуществления настоящего изобретения.

Подробное описание вариантов осуществления

[0050] Чтобы обеспечивать большую понятность целей, технических решений и преимуществ вариантов осуществления настоящего изобретения, далее четко и полностью описываются технические решения в вариантах осуществления настоящего изобретения со ссылкой на прилагаемые чертежи в вариантах осуществления настоящего изобретения. Очевидно, что описанные варианты осуществления представляют собой часть, а не все варианты осуществления настоящего изобретения. Все остальные варианты осуществления, полученные специалистами в данной области техники на основе вариантов осуществления настоящего изобретения без творческих усилий, должны попадать в объем охраны настоящего изобретения.

[0051] В настоящее время, когда возникает сбой в локальном MME-пуле, eNB в пределах покрытия локального MME-пула выбирает MME в резервном MME-пуле согласно политике и устанавливает S1-MME-соединение. Выбранный MME выделяет временный идентификатор абонента мобильной связи по стандарту SAE (временный идентификатор абонента мобильной связи по стандарту SAE, S-TMSI) или глобально уникальный временный идентификатор (глобально уникальный временный идентификатор, GUTI) для UE, причем S-TMSI или GUTI включает в себя информацию относительно MME; например, S-TMSI включает в себя MME-код (MME-код, MMEC), и GUTI включает в себя глобально уникальный идентификатор MME (глобально уникальный идентификатор MME, GUMMEI). Каждый раз, когда UE инициирует запрос на установление соединения на уровне управления радиоресурсами (управления радиоресурсами, RRC), UE добавляет информацию относительно MME (MMEC или GUMMEI) в этот запрос, и eNB определяет соответствующий MME в качестве обслуживающего MME согласно добавленной информации относительно MME. Следовательно, при условии, что зона отслеживания (зона отслеживания, TA), зарегистрированная посредством UE, не изменяется, каждый раз, когда UE инициирует RRC-соединение, eNB выбирает вышеприведенный выбранный MME в резервном MME-пуле в качестве обслуживающего MME. Таким образом, UE не может возвращаться в локальный MME-пул, в силу этого вызывая сбой миграции UE.

[0052] При рассмотрении вышеприведенной проблемы, нижеприведенные варианты осуществления предоставляют возможность MME в резервном MME-пуле распознавать UE, мигрировавшее из локального MME-пула; и когда MME находит то, что локальный MME-пул возвращается в нормальное состояние, MME разгружает UE. Таким образом, eNB может выбирать MME в локальном MME-пуле для UE согласно политике, так что UE может мигрировать обратно на локальный MME-пул.

[0053] В нижеприведенном описании, MME в резервном MME-пуле упоминается в качестве резервного MME, а MME в локальном MME-пуле упоминается в качестве локального MME.

[0054] Следует отметить, что резервный MME-пул и локальный MME-пул, в общем, географически отделены на определенное расстояние. В этом случае, резервный MME-пул также упоминается как удаленный MME-пул (удаленный MME-пул), и соответствующий резервный MME также упоминается как удаленный MME (удаленный MME).

[0055] Кроме того, функции локального MME-пула и резервного MME-пула являются взаимозаменяемыми, и функции локального MME и резервного MME также являются взаимозаменяемыми. Для UE в пределах покрытия различных MME-пулов их локальные MME-пулы и резервные MME-пулы отличаются. Например, на фиг. 2, для UE в пределах покрытия eNB 210, локальный MME-пул представляет собой MME-пул 220, и резервный MME-пул представляет собой MME-пул 230; и для UE в пределах покрытия eNB 240, локальный MME-пул представляет собой MME-пул 230, и резервный MME-пул представляет собой MME-пул 220. Выше описывается случай, в котором MME-пулы предоставляют резервирование друг для друга; тем не менее, варианты осуществления настоящего изобретения не имеют намерение быть ограниченными этим случаем; MME-пул 230 может представлять собой резервирование MME-пула 220, и другой MME-пул может представлять собой резервирование MME-пула 230.

[0056] Помимо этого, MME-пул может включать в себя только один MME; например, могут быть случаи, в которых каждый из MME-пулов на фиг. 2 включает в себя только один MME, и два MME могут предоставлять взаимное резервирование, или один MME представляет собой резервирование другого MME.

[0057] Следует отметить, что в вариантах осуществления этой заявки, когда возникает сбой в MME-пуле, это означает то, что все MME в MME-пуле не могут предоставлять услугу для UE в пределах покрытия MME-пула; и когда MME-пул возвращается в нормальное состояние или находится в нормальном состоянии, это означает то, что, по меньшей мере, один MME в MME-пуле может предоставлять услугу для UE в пределах покрытия MME-пула.

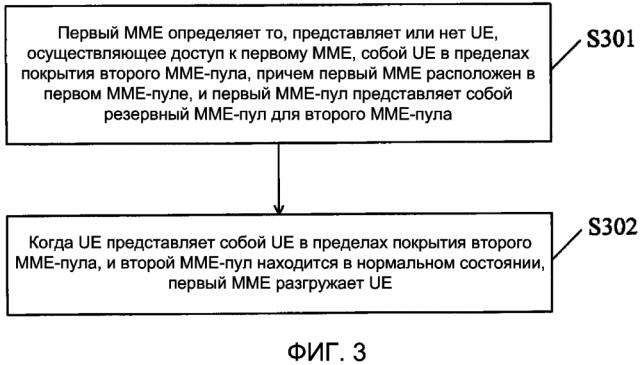

[0058] Фиг. 3 является блок-схемой последовательности операций способа для управления UE согласно варианту 1 осуществления настоящего изобретения. Как показано на фиг. 3, способ включает в себя этапы:

[0059] S301. Первый MME определяет то, представляет или нет UE, осуществляющее доступ к первому MME, собой UE в пределах покрытия второго MME-пула, причем первый MME расположен в первом MME-пулеи первый MME-пул представляет собой резервный MME-пул для второго MME-пула.

[0060] S302. Когда UE представляет собой UE в пределах покрытия второго MME-пулаи второй MME-пул находится в нормальном состоянии, первый MME разгружает UE.

[0061] Можно видеть, что первый MME-пул представляет собой резервный MME-пул для второго MME-пула, и когда возникает сбой во втором MME-пуле, UE в пределах покрытия второго MME-пула осуществляет доступ к первому MME-пулу. MME в первом MME-пуле может использовать вышеприведенный способ для того, чтобы определять то, исходит или нет UE, осуществляющее доступ к MME, из второго MME-пула, и разгружать UE, которое исходит из второго MME-пула, когда второй MME-пул возвращается в нормальное состояние. Таким образом, в процедуре RRC-установления, UE больше не добавляет информацию относительно MME в первом MME-пуле в запрос на установление RRC-соединения, так что eNB может выбирать MME во втором MME-пуле для UE согласно политике eNB и устанавливать S1-MME-соединение. Можно видеть, что посредством использования вышеприведенного способа, UE, мигрировавшее из второго MME-пула на первый MME-пул, имеет возможность возвращаться во второй MME-пул, за счет этого разрешая такую проблему, что UE не может мигрировать из резервного MME-пула на локальный MME-пул.

[0062] Следует отметить, что разгрузка (разгрузка) в этом варианте осуществления и в нижеприведенных вариантах осуществления означает разрыв S1-соединения и RRC-соединения между MME и UE. Помимо этого, когда второй MME-пул возвращается в нормальное состояние, первый MME может немедленно разгружать UE в пределах покрытия второго MME-пула или может задавать период времени регулирования параметров сети и разгружать UE в пределах периода времени. Период времени регулирования параметров сети может представлять собой период времени с относительно незначительным трафиком, например, после 12 часов ночью, и, в частности, может задаваться на основе различных зон, с тем чтобы обеспечивать хорошие возможности работы пользователей. В этом варианте осуществления, вышеприведенный этап S302 выполняется в пределах периода времени регулирования параметров сети. Процедура разгрузки во всех нижеприведенных вариантах осуществления может выполняться в пределах периода времени регулирования параметров сети, что не описывается снова.

[0063] Помимо этого, политика для eNB, чтобы выбирать MME для UE, может представлять собой схему выбора MME на основе приоритета, топологии сети и т.п., что очевидно для специалистов в данной области техники, и подробности не описываются повторно в данном документе.

[0064] Фиг. 4 является блок-схемой последовательности операций способа для управления UE согласно варианту 2 осуществления настоящего изобретения. Как показано на фиг. 4, способ включает в себя этапы:

[0065] S401. Первый MME определяет то, представляет или нет UE, осуществляющее доступ к первому MME, собой UE в пределах покрытия первого MME-пула, причем первый MME расположен в первом MME-пулеи первый MME-пул представляет собой резервный MME-пул для второго MME-пула.

[0066] S402. Когда UE не представляет собой UE в пределах покрытия первого MME-пулаи второй MME-пул находится в нормальном состоянии, первый MME разгружает UE.

[0067] Вышеприведенный способ является применимым к случаю, в котором первый MME-пул предоставляет резервирование только для одного второго MME-пула (т.е. не предоставляет резервирование для остальных MME-пулов). В этом случае, когда UE не представляет собой UE в пределах покрытия первого MME-пула, UE представляет собой UE в пределах покрытия второго MME-пула. Следовательно, когда второй MME-пул работает нормально, UE, которое не находится в пределах покрытия первого MME-пула, разгружается.

[0068] Кроме того, вышеприведенный способ также является применимым к случаю, в котором первый MME-пул предоставляет резервирование для множества MME-пулов, т.е. существует множество вторых MME-пулов. В этом случае, когда все вторые MME-пулы работают нормально, MME в первом MME-пуле разгружает UE, которое не находится в пределах покрытия первого MME-пула.

[0069] Можно видеть, что MME в первом MME-пуле в этом варианте осуществления может использовать вышеприведенный способ для того, чтобы определять то, представляет или нет UE, осуществляющее доступ к MME, собой UE в пределах покрытия первого MME-пула; и когда второй MME-пул возвращается в нормальное состояние, UE, которое не находится в пределах покрытия первого MME-пула, разгружается. Таким образом, в процедуре RRC-установления, UE больше не добавляет информацию относительно MME в первом MME-пуле в запрос на установление RRC-соединения, так что eNB может выбирать соответствующий MME во втором MME-пуле для UE согласно политике eNB и устанавливать S1-MME-соединение. Можно видеть, что посредством использования вышеприведенного способа, UE, мигрировавшее из второго MME-пула на первый MME-пул, имеет возможность возвращаться во второй MME-пул, за счет этого разрешая такую проблему, что абонентское устройство не может мигрировать из резервного MME-пула на локальный MME-пул.

[0070] В вышеприведенных вариантах осуществления, первый MME может различать то, представляет собой UE, осуществляющее доступ к первому MME, локальное UE (т.е. UE в пределах покрытия первого MME-пула) или удаленное мигрировавшее UE (т.е. UE в пределах покрытия второго MME-пула), согласно TA-информации, зарегистрированной посредством UE, или согласно флагу, который добавляется в идентификатор, выделяемый UE, или согласно контенту идентификатора, который варьируется в зависимости от того, представляет собой UE, которому выделяется идентификатор, локальное UE или удаленное мигрировавшее UE. Далее приводится подробное описание посредством использования конкретных примеров.

Вариант 3 осуществления

[0071] В этом варианте осуществления, TA-информация, зарегистрированная посредством UE, используется для того, чтобы различать то, представляет собой UE, осуществляющее доступ к первому MME, локальное UE или удаленное мигрировавшее UE.

[0072] В этом случае, вышеприведенный этап S301, на котором первый MME определяет то, представляет или нет UE, осуществляющее доступ к первому MME, собой UE в пределах покрытия второго MME-пула, включает в себя: определение того, представляет или нет UE собой UE в пределах покрытия второго MME-пула, согласно TA-информации, зарегистрированной посредством UE.

[0073] В частности, UE может сообщать TA-информацию, зарегистрированную посредством UE, в первый MME посредством использования сообщения по S1-интерфейсу. Например, в процедуре присоединения, UE сообщает TA-информацию, зарегистрированную посредством UE, в первый MME посредством использования сообщения запроса на присоединение (запроса на присоединение). Помимо этого, когда eNB устанавливает S1-MME-соединение с первым MME, eNB может сообщать информацию относительно TA, в которой расположен eNB, в первый MME, например, eNB может сообщать TA-информацию в первый MME посредством использования сообщения по протоколу S1-приложений (по протоколу S1-приложений, S1AP) в процедуре передачи обслуживания по S1. Таким образом, первый MME может сравнивать TA-информацию, сообщаемую посредством UE, с TA-информацией, сообщаемой посредством eNB, и определять то, из какой S1-линии связи передается обслуживание UE, за счет этого определяя то, представляет или нет UE собой UE в пределах покрытия второго MME-пула.

[0074] Следует отметить, что UE может сообщать TA-информацию посредством использования таких процедур, как обновление зоны отслеживания (обновление зоны отслеживания, TAU), помимо процедуры присоединения (присоединения), на что этот вариант осуществления настоящего изобретения не налагает ограничения. Помимо этого, этот вариант осуществления настоящего изобретения также не налагает ограничения на процесс сообщения TA-информации посредством eNB.

[0075] Информация зоны отслеживания (включающая в себя TA-информацию, зарегистрированную посредством UE и TA-информацию, сообщаемую посредством базовой станции) может представлять собой идентификатор зоны отслеживания (идентификатор зоны отслеживания, TAI) или код зоны отслеживания (код зоны отслеживания, TAC).

[0076] Фиг. 5 является принципиальной схемой, иллюстрирующей сценарий применения способа для управления UE согласно варианту 3 осуществления настоящего изобретения. Как показано на фиг. 5, первый MME-пул 510, который предоставляет резервирование для второго MME-пула 520, и второй MME-пул 520 географически отделены на определенное расстояние. Зона TA3 отслеживания находится в пределах покрытия 511 первого MME-пула 510, и базовые станции eNB5 и eNB6 развертываются в зоне TA3 отслеживания. Зоны TA1 и TA2 отслеживания находятся в пределах покрытия 521 второго MME-пула 520, базовые станции eNB1 и eNB2 развертываются в зоне TA1 отслеживания, и базовые станции eNB3 и eNB4 развертываются в зоне TA2 отслеживания. Поскольку первый MME-пул 510 и второй MME-пул 520 географически отделены, зона TA3 отслеживания первого MME-пула 510 отличается от зон TA1 и TA2 отслеживания второго MME-пула 520. Следовательно, UE может различаться согласно информации зоны отслеживания.

[0077] Со ссылкой на фиг. 5 и последовательность сигналов, показанную на фиг. 6, далее подробно описывается способ для управления UE в этом варианте осуществления.

[0078] Например, UE 530 в пределах покрыт
