262937

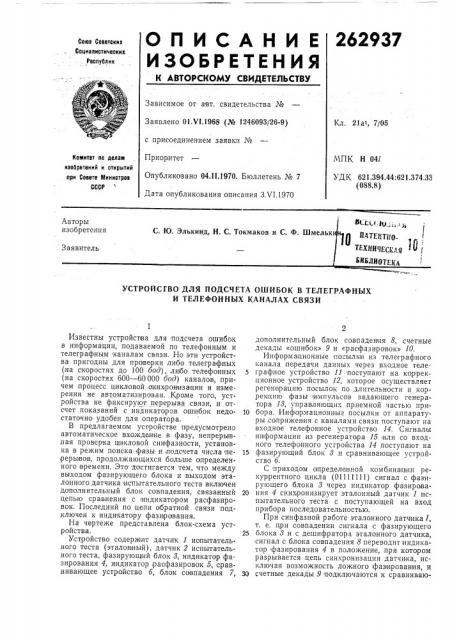

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саветскиз

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 01 VI.1968 (¹ 1246093/26-9) с присоединением заявки №

Приоритет

Опубликовано 04.11.1970. Бюллетень № 7

Дата опубликования описания 3.VI.1970

Кл. 21а1, 7/05

МПК Н 041

УДК 621.394.44:621,374.33 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР ззСШ. щ„,, . >, i ПАТЕИТ110TEXHHqggy„g I0 j

БИБЛИОТЕКА

Авторы изобретения

С. Ю, Элькинд, Н. С. Токмаков и С. Ф. Шмельк

Заявитель

УСТРОЙСТВО ДЛЯ ПОДСЧЕТА ОШИБОК В ТЕЛЕГРАФНЫХ

И ТЕЛЕФОННЫХ КАНАЛАХ СВЯЗИ

Известны устройства для подсчета ошибок в информации, .подаваемой по телефонным и телеграфным каналам связи. Но эти устройства пригодны для проверки либо телеграфных (на скоростях до 100 бод), либо телефонных (на скоростях 600 — 60000 бод) каналов, причем,процесс цикловой синхронизации и измерения не автоматизирован. Кроме того, устройства не фиксируют перерыва связи, и отсчет показаний .с индикаторов ошибок недостаточно удобен для оператора.

B предлагаемом устройстве предусмотрено автоматическое вхождение в- фазу, непрерьсв,ная проверка ц икловой синфазности, установка в режим поиска-фазы- и подсчета числа перерывов, продолжающихся больше определенного времени. Это достигается тем, что между выходом фазирующего блока и выходом эталонного датчика испытательного теста включен дополнительный блок совпадения, связанный цепью сравнения с индикатором расфазировок. Последний по цепи обратной связи под,ключен к индикатору фазтсрования.

На чертеже представлена блок-схема устройства.

Устройство содержит датчик 1 иопытательного теста (эталон1ный), датчик 2 испытательного теста, фазирующ ий блок 3, индикатор фазирования 4, индикатор раофазировок 5, сравнивающее устройство б, блок совпадения 7, дополнительный блок совпадения 8,,счетные декады «ошибок» 9 и «расфазировок» 10.

Информационные посылки из телеграфного канала, передачи данных через входное теле5 графное устройство 11 поступают на коррекционное устройство 12, которое осуществляет регенерацию посылок по длительности и коррекцию фазы импульсов задающего генератора 18, управляющих приемной частью при10 бора. Информационные посылки от аппаратуры .сопряжения с каналами связи поступают на входное телефонное устройство 14. Сигналы иноформации из регенератора 15 или со входного телефонного устройства 14 поступают на

15 фазирующий блок 8 и сравнивающее устройство б.

С приходом определенной комбинации рекур рентного цикла (01111111) сигнал с фазирующего блока 8 через индикатор фазирова20 ния 4 синхронизирует эталонный датчик 1 испытательного теста с поступающей на вход прибора последовательностью.

При синфазной работе эталонного датчика 1, т. е, при совпадении сигнала с фазирующего

25 блока 3 и с дешифратора эталонного датчика, сигнал с блока совпадения 8 переводитиндикатар фазирования 4 в положение, при котором разрывается .цепь синхронизации датчика, исключая возможность ложного фазирован ия, и

30 счетные декады 9 подключаются к сравниваю262937

Предмет изобретения

Составитель М. Порфирова

Редактор Т. 3. Орловская Тскред А. A. Камышиикова Корректор С. М. Сигал

Заказ l 328/3 1 ираж 500 Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открьггий прп Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 щему устройству б через блок совпадения 7.

Одновременно, этим же сигналом индикатор ,расфазировок 5, подсчитывающий длительность перерыва связи, сбрасывается в исходное состояние. Поразрядное с равнение сфаз ированных эталонной и анализируемой последовательностей осуществляется с помощью сравнивающего устройства б.

При перерыве связи в течение шести подряд циклов рекуррентной последовательности (состояние расфазировки) сигнал с индикатора расфазировок 5 переводит индикатор фазирования 4 .в положение, при котором блок со впадения 7 отключает счетные декады (в режиме

«блокировка включена»),IH прибор устанавливается в режим поиска цикловой синхронизации.

Наличие расфазировки фиксируется спец иальным счетчиком. Емкость .счетной части: 10а ошибочных символом, 10т,расфазировок.

С выхода датчика 2 испытательного теста, управляемого либо импульсами, поступающими от задающего генератора 18 через делители 1б, либо импульсами тактовой частоты от аппаратуры сопряжения с каналом связи, сигналы «нажатие», «нажатие — », «1:1», «тест» (состоящий из 127 двоичных символов рекуррентной последовательности) через выходное телеграфное устройство 17 (в виде посылок

+60 в) или выходное телефонное устройство 18 (в виде посылок +-5 в) поступают в канал передачи данных.

В коррекционное устройство входят делители 16 передатчика и делители 19 приемника.

Описанное устройство обеспечиваеТ подсчет ошибок на скоростях 50 — 100 бод в телеграфном канале и 300 †000 бод — в телефонном.

Устройство выполнено на унифицированных

1р функциональных узлах М-2К. Входные и выходные устройства обеспечивают сопряжение с каналаии связи.

Устройство для подсчета ошибок в телеграфных и телефонных каналах связи, содержащее датчики испытательного теста, фазирующий блок, индикатор фазирования,,индикатор расфазировок, блок совпадений, счетные декады «ошибок» и «расфазировок», отличаюи1ееся тем, что, с целью автоматического вхождения в фазу, между выходом фазирующего блока m выходом эталонного датчика испытательного теста включен дополнительный блок совпадения, связанный цепью сравнения с индикатором расфазировок, а последний по цепи обратной связи подключен к индикатору фазирования.
