Системы и способы предотвращения несанкционированного перемещения стека

Системы и способы предотвращения несанкционированного перемещения стека

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение, в общем, относится к вычислительным системам и, в частности, относится к системам и способам предотвращения несанкционированного перемещения стека.

Уровень техники

Перемещение стека часто используют в атаках на основе возвратно-ориентированного программирования (ROP). ROP представляет собой способ перехвата потока выполнения текущего процесса путем использования команды возврата, которая во многих архитектурах процессоров получает из вершины стека адрес следующей исполняемой команды вызывающей подпрограммы. Таким образом, модифицируя возвращаемый адрес в стеке, злоумышленник может изменить поток выполнения текущего процесса на произвольный адрес в памяти.

После перехвата потока выполнения злоумышленник, например, может инициализировать аргументы и выполнить вызов библиотечной функции. Эта технология известна как "возврат в библиотеку". В другом примере злоумышленник может найти в сегменте кода несколько последовательностей команд, которые надо исполнить. Этот подход известен как "технология одолженных кусков кода".

Краткое описание чертежей

Настоящее описание проиллюстрировано на примерах, а не путем ограничения, и оно будет более понятным при обращении к последующему подробному описанию, если рассматривать его вместе с фигурами, на которых:

на фиг. 1 показана высокоуровневая диаграмма компонентов примера вычислительной системы в соответствии с одним или несколькими аспектами настоящего изобретения;

на фиг. 2 показана блок-схема процессора в соответствии с одним или несколькими аспектами настоящего изобретения;

на фиг. 3а-3b схематично показаны элементы микроархитектуры процессора в соответствии с одним или несколькими аспектами настоящего изобретения;

на фиг. 4 схематично показано несколько аспектов примера процессора и других компонентов примера вычислительной системы 100, показанной на фиг. 1, в соответствии с одним или несколькими аспектами настоящего изобретения;

на фиг. 5 схематично показан механизм сегментации памяти, используемый процессором 102 примера вычислительной системы 100, показанной на фиг. 1, в соответствии с одним или несколькими аспектами настоящего изобретения;

на фиг. 6 схематично показаны уровни привилегий механизма защиты памяти процессора в соответствии с одним или несколькими аспектами настоящего изобретения;

на фиг. 7 схематично показан план памяти, доступной из сегмента стека вычислительной системы 100, показанной на фиг. 1, в соответствии с одним или несколькими аспектами настоящего изобретения;

на фиг. 8а-8b схематично показаны условия, которые должна вычислить логическая схема проверки границ стека, в соответствии с одним или несколькими аспектами настоящего изобретения; и

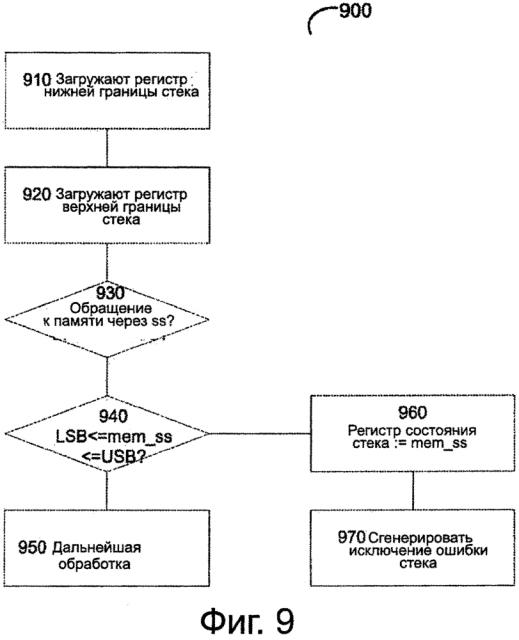

на фиг. 9 показана блок-схема последовательности операций способа детектирования несанкционированного перемещения стека в соответствии с одним или несколькими аспектами настоящего изобретения.

Подробное описание изобретения

В этом документе описаны вычислительные системы и соответствующие способы детектирования несанкционированного перемещения стека. Несанкционированная модификация стека, или перемещение, может использоваться потенциальным злоумышленником при попытке атаки на основе возвратно-ориентированного программирования (ROP). Последняя может включать в себя несанкционированную модификацию адреса возврата процедуры, хранящегося в стеке, чтобы изменить поток выполнения текущего процесса на произвольный адрес в памяти. Для несанкционированной модификации стека злоумышленник может применять множество способов. Например, способ переполнения буфера включает в себя подачу большего числа входных данных, чем ожидает получить подпрограмма, при предположении, что входной буфер расположен в стеке.

Чтобы предотвратить несанкционированную модификацию стека, в процессоре может быть выполнена пара регистров границ стека, предназначенных для хранения границ стека. Здесь "границы стека" относятся к предварительно заданным адресам в памяти в сегменте стека, представляющим собой нижнюю и верхнюю границы допустимого диапазона адресуемой памяти через сегмент стека.

Процессор может реализовывать логику проверки границ стека путем сравнения адреса памяти, к которому обращаются через сегмент стека, со значениями, хранимыми в регистрах границ стека. Если адрес памяти находится за пределами допустимого диапазона, установленного значениями регистров границ стека, то процессор может записать в регистр состояния стека адрес, к которому обращаются через сегмент стека, и сгенерировать исключение ошибки стека.

В некоторых реализациях процессор может иметь отдельные регистры границ стека и для 32-битового пользовательского режима, и для 64-битового пользовательского режима, и для привилегированного режима. Значения регистров границ стека могут быть переключаемыми в зависимости от контекста с использованием команд сохранения/восстановления состояния процессора (напр., XSAVE/XRSTOR).

Различные аспекты вышеупомянутых способов и систем описаны ниже более подробно на примерах, а не путем ограничения.

В последующем описании изложены многочисленные специфические подробности, такие как примеры специфических типов конфигураций процессоров и систем, специфических аппаратных структур, специфических архитектурных и микроархитектурных подробностей, специфических конфигураций регистров, специфических типов команд, специфических компонентов системы, специфических измерений/высот, специфических ступеней конвейеров процессора и действий, для обеспечения полного понимания настоящего описания. Тем не менее, специалистам очевидно, что не обязательно реализовывать эти специфические детали, чтобы реализовать на практике описанные в этом документе способы. В других случаях хорошо известные компоненты или способы, такие как специфические и альтернативные процессорные архитектуры, специфические логические схемы/код для описанных алгоритмов, специфический микропрограммный код, специфическая работа межсоединения, специфические логические конфигурации, специфические технологии изготовления и материалы, специфические реализации компилятора, специфическое представление алгоритма в коде, специфические технологии/логика выключения и выполнения логических операций и другие специфические рабочие подробности вычислительной системы не были подробно описаны, чтобы избежать ненужного усложнения настоящего описания.

Хотя ниже варианты осуществления описаны со ссылкой на процессор, другие варианты осуществления применимы к другим типам интегральных схем и логических устройств. Аналогичные технологии и идеи описанных в этом документе вариантов осуществления можно применить к другим типам схем или полупроводниковым устройствам, которые могут выигрывать от более высокой пропускной способности конвейера и повышенной производительности. Идеи описанных в этом документе вариантов осуществления применимы к любому процессору или машине, которые осуществляют манипуляции данными. Тем не менее, настоящее раскрытие не ограничено процессорами или машинами, которые выполняют 512-битовые, 256-битовые, 128-битовые, 64-битовые, 32-битовые или 16-битовые операции над данными, и может быть применено к любому процессору и машине, в которых выполняют манипуляции или управление данными. Кроме того, для иллюстрации в последующем описании приведены примеры, а также различные примеры показаны на сопровождающих чертежах. Тем не менее, эти примеры не следует рассматривать в ограничивающем смысле, так как они предназначены только для иллюстрации описанных здесь вариантов осуществления, а не для того, чтобы предоставить исчерпывающий список всех возможных реализаций описанных в этом документе вариантов осуществления.

Хотя в приведенных ниже примерах описаны обращение с командами и их распределение в контексте исполнительных устройств и логических схем, другие варианты осуществления описанных в этом документе систем и способов могут быть выполнены посредством данных или команд, хранимых на машинном материальном носителе, которые при выполнении их машиной заставляют ее выполнять функции в соответствии по меньшей мере с одним из описанных здесь вариантов осуществления. В одном варианте осуществления функции связанные с описанными здесь вариантами осуществления, реализованы в виде исполняемых машиной команд.

Команды могут использоваться для того, чтобы заставить процессор общего назначения или специального назначения, запрограммированный посредством команд, выполнять описанные в этом документе способы. Описанные здесь варианты осуществления могут быть предоставлены в виде компьютерного программного продукта или программного обеспечения, которое может включать в себя машинный носитель информации, на котором хранятся команды, которые можно использовать для программирования компьютера (или других электронных устройств), чтобы он выполнил одну или несколько операций в соответствии с вариантами осуществления, описанными в этом документе. Как вариант, операции вариантов осуществления, описанных в этом документе, могут быть выполнены посредством специальных аппаратных компонентов, которые содержат логическую схему с фиксированной функцией для выполнения операций, или посредством любого сочетания программируемых вычислительных компонентов и аппаратных компонентов с фиксированной функцией.

Команды, используемые для программирования логики для выполнения описанных в этом документе способов, могут храниться в памяти в системе, такой как SDRAM, кэш, флеш-память, или в другом запоминающем устройстве. Более того, команды могут распространяться через сеть или на машинном носителе. Таким образом, машинный носитель может включать в себя любой механизм для хранения или передачи информации в форме, пригодной для чтения машиной (например, компьютером), но не ограничиваясь: флоппи-дискеты, оптические диски, постоянная память на компакт-дисках (CD-ROM) и магнито-оптические диски, постоянные запоминающие устройства (ROM), память с произвольным доступом (RAM), стираемое программируемое постоянное запоминающее устройство (EPROM), электрически стираемое программируемое постоянное запоминающее устройство (EEPROM), магнитные или оптические карты, флеш-память, или материальные машинные запоминающие устройства, используемые при передаче информации через Интернет посредством распространяемых электрических, оптических, акустических или других видов сигналов (напр., несущих волн, инфракрасных сигналов, цифровых сигналов, и т.д.). Соответственно, машинный носитель включает в себя любой тип материального носителя, пригодного для хранения или передачи электронных команд или информации в читаемом машиной (напр. компьютером) виде.

Здесь, "процессор" - это устройство, способное выполнять инструкции, кодирующие арифметические, логические операции или операции ввода-вывода. В одном иллюстративном примере процессор может следовать модели архитектуры фон Неймана и может включать в себя арифметико-логическое устройство (ALU), управляющий блок и несколько регистров. В еще одном аспекте процессор может включать в себя одно или несколько процессорных ядер и, следовательно, может быть одноядерным процессором, который обычно может обрабатывать один конвейер команд, либо многоядерным процессором, который может одновременно обрабатывать несколько конвейеров команд. В другом аспекте процессор может быть реализован в виде одной интегральной схемы, двух или нескольких интегральных схем, либо может быть компонентом многокристального модуля (напр., в котором отдельные кристаллы микропроцессора входят в состав одного корпуса интегральной схемы и, следовательно, имеют одно общее гнездо).

На фиг. 1 показана высокоуровневая диаграмма компонентов одного примера вычислительной системы в соответствии с одним или несколькими аспектами настоящего изобретения. Вычислительная система 100 может включать в себя процессор 102, чтобы использовать исполнительные устройства, включающие в себя логику для выполнения алгоритмов обработки данных, в соответствии с описанным в этом документе вариантом осуществления. Система 100 отражает системы обработки данных на основе микропроцессоров PENTIUM III™, PENTIUM 4™, Xeon™, Itanium, XScale™ и/или StrongARM™ от корпорации Intel, Сайта Клара, Калифорния, хотя также можно использовать другие системы (включая ПК, имеющие другие микропроцессоры, инженерные рабочие станции, приставки и т.п.). В одном варианте осуществления пример системы 100 выполняет версию операционной системы WINDOWS™ от корпорации Microsoft, Редмонд, Вашингтон, хотя также можно использовать другие операционные системы (например, UNIX и Linux), встроенное программное обеспечение и/или графические пользовательские интерфейсы.

Таким образом, описанные в этом документе варианты осуществления не ограничены каким-либо специфическим сочетанием аппаратной схемы и программного обеспечения.

Варианты осуществления не ограничены вычислительными системами. Альтернативные варианты осуществления систем и способов, описанных в этом документе, могут использоваться в других устройствах, таких как карманные устройства, и во встроенных приложениях. Некоторые примеры карманных устройств включают в себя сотовые телефоны, ГР-устройства (Internet Protocol), цифровые камеры, персональные цифровые помощники (PDA) и карманные ПК. Встроенные приложения могут включать в себя микроконтроллеры, процессоры цифровой обработки сигналов (DSP), однокристальные системы, сетевые компьютеры (NetPC), приставки, сетевые концентраторы, коммутаторы глобальной сети (WAN) или любую другую систему, которая может выполнять одну или несколько команд в соответствии по меньшей мере с одним вариантом осуществления.

В этом проиллюстрированном варианте осуществления процессор 102 включает в себя одно или несколько исполнительных устройств 108 для реализации алгоритма, то есть, для выполнения по меньшей мере одной команды. Один вариант осуществления может быть описан в контексте однопроцессорной настольной или серверной системы, но альтернативные варианты осуществления могут входить в многопроцессорную систему. Система 100 представляет собой пример системной архитектуры концентратора. Вычислительная система 100 включает в себя процессор 102 для обработки сигналов данных. Процессор 102, в качестве одного иллюстративного примера, включает в себя микропроцессор с полным набором команд (CISC), микропроцессор с сокращенным набором команд (RISC), микропроцессор с очень длинной машинной командой (VLIW), процессор, реализующий сочетание наборов команд или любое другое устройство обработки, такое как, например, процессор обработки цифровых сигналов. Процессор 102 соединен с процессорной шиной 110, которая передает сигналы данных между процессором 102 и другими компонентами в системе 100. Элементы системы 100 (напр., графический ускоритель 112, контроллер-концентратор 116 памяти, память 120, контроллер-концентратор 124 ввода-вывода, беспроводной приемник 126, флеш-BIOS 128, сетевой контроллер 134, звуковой контроллер 136, последовательный порт 138 расширения, контроллер 140 ввода-вывода, и т.д.) выполняют свои обычные функции, которые хорошо известны специалистам в этой области техники.

В одном варианте осуществления процессор 102 включает в себя внутренний кэш 104 1-го уровня (L1). В зависимости от архитектуры процессор 102 может иметь один внутренний кэш или несколько уровней внутренних кэшей. Другие варианты осуществления включают в себя сочетание внутренних и внешних кэшей в зависимости от конкретной реализации и потребностей. Набор 106 регистров предназначен для хранения различных типов данных в различных регистрах, включающих в себя целочисленные регистры, регистры действительных чисел с плавающей точкой, векторные регистры, блоковые регистры, теневые регистры, контрольные регистры, регистры состояния и регистр указателя команды.

Исполнительное устройство 108, включающее в себя логику для выполнения целочисленных операций и операций с плавающей точкой, также находится в процессоре 102. Процессор 102 в одном варианте осуществления включает в себя постоянное запоминающее устройство для микрокода (ucode), предназначенное для хранения микрокода, при исполнении которого выполняются алгоритмы для определенных макрокоманд, или осуществляются сложные сценарии. Здесь, микрокод потенциально является обновляемым, чтобы можно было исправить логические ошибки/внести исправления для процессора 102. Для одного варианта осуществления исполнительное устройство 108 включает в себя логику для работы с упакованным набором 109 команд. При включении упакованного набора 109 команд в набор команд процессора 102 общего назначения вместе с соответствующей схемой для выполнения команд, можно выполнять операции, используемые многими мультимедийными приложениями, с использованием упакованных данных в процессоре 102 общего назначения. Таким образом, многие мультимедийные приложения ускоряются и выполняются более эффективно при использовании всей ширины шины данных процессора для выполнения операций над упакованными данными. Это потенциально ограничивает потребность в передаче меньших единиц данных по шине данных процессора, чтобы выполнить одну или несколько операций, по одному элементу данных за раз. В микроконтроллерах, встроенных процессорах, графических устройствах, процессорах обработки цифровых сигналов и других типах логических схем также могут использоваться альтернативные варианты осуществления исполнительного устройства 108.

В некоторых реализациях процессор 102 также может включать в себя регистр 421 нижней границы стека, регистр 423 верхней границы стека и логическую схему 150 проверки границ стека. В одном иллюстративном примере процессор 102 может включать в себя пару регистров границ стека для двух или более режимов работы, напр., для 32-битового пользовательского режима, для 64-битового пользовательского режима и для привилегированного режима. Функционирование логической схемы проверки границ стека подробно описано ниже.

Система 100 включает в себя память 120. Память 120 включает в себя динамическую память с произвольным доступом (DRAM), статическую память с произвольным доступом (SRAM), флеш-память или другое запоминающее устройство. В памяти 120 хранятся команды 121 и/или данные 123, представленные сигналами данных, которые должны быть выполнены процессором 102. В некоторых реализациях команды 121.могут включать в себя команды, использующие логику 150 проверки границ стека для определения попытки нарушения границ стека, как более подробно описано ниже в этом документе.

Микросхема 116 системной логики соединена с шиной 110 процессора и памятью 120. Микросхема 116 системной логики в показанном варианте осуществления представляет собой контроллер-концентратор памяти (МСН). Процессор 102 может осуществлять связь с МСН 116 через шину 110 процессора. МСН 116 обеспечивает тракт 118 памяти с высокой пропускной способностью для соединения с памятью 120 для хранения команд и данных и для хранения графических команд, данных и текстур. МСН 116 предназначен для направления сигналов данных между процессором 102, памятью 120 и другими компонентами в системе 100, и для передачи сигналов данных между шиной 110 процессора, памятью 120 и вводом-выводом 122 системы. В некоторых вариантах осуществления микросхема 116 системной логики может обеспечить графический порт для соединения с графическим контроллером 112. МСН 116 соединен с памятью 120 через интерфейс 118 памяти. Графическая карта 112 соединена с МСН 116 через ускоренный графический порт (AGP) 114.

Система 100 использует пропиетарную интерфейсную шину 122 для соединения МСН 116 с контроллером-концентратором 130 ввода-вывода (ICH). ICH 130 обеспечивает непосредственные соединения с некоторыми устройствами ввода-вывода через локальную шину ввода-вывода. Локальная шина ввода-вывода представляет собой высокоскоростную шину ввода-вывода для соединения периферии с памятью 120, чипсетом и процессором 102. В качестве некоторых примеров можно привести звуковой контроллер, концентратор 128 микропрограммного обеспечения (флеш-BIOS), беспроводной трансивер 126, запоминающее устройство 124, существующий контроллер ввода-вывода, содержащий интерфейсы пользовательского ввода и клавиатуры, последовательный порт расширения, такой как универсальная последовательная шина (USB), и сетевой контроллер 134. Запоминающее устройство 124 может содержать жесткий диск, привод флоппи-дисков, устройство CD-ROM, устройство флеш-памяти или другое запоминающее устройство большой емкости.

Для другого варианта осуществления системы команда в соответствии с одним вариантом осуществления может использоваться с однокристальной системой. Один вариант однокристальной системы содержит процессор и память. Память для одной такой системы представляет собой флеш-память. Флеш-память может быть расположена на том же кристалле, что и процессор, и другие компоненты системы. Кроме того, другие логические блоки, такие как контроллер памяти или графический контроллер, также могут быть расположены на однокристальной системе.

На фиг.2 приведена блок-схема микроархитектуры процессора 200, который включает в себя логические схемы для выполнения команд в соответствии с одним или несколькими аспектами настоящего изобретения. В некоторых вариантах осуществления команда в соответствии с одним вариантом осуществления может быть реализована для оперирования элементами данных, имеющими размер байт, слово, двойное слово, учетверенное слово и т.д., а также такие типы данных, как целочисленный тип или вещественный тип с плавающей точкой одинарной или двойной точности. В одном варианте осуществления по порядку передняя часть 201 представляет собой часть процессора 200, которая получает команды, которые необходимо выполнить, и подготавливает их для дальнейшего использования в конвейере процессора. Передняя часть 201 может включать в себя несколько блоков. В одном варианте осуществления блок 226 опережающей выборки команд получает команды из памяти и подает их в декодер 228 команд, который, в свою очередь, декодирует или интерпретирует их. Например, в одном варианте осуществления декодер декодирует принятую команду в одну или несколько операций, называемых "микрокомандами" или "микрооперациями" (также называемыми uops), которые может исполнять машина. В других вариантах осуществления декодер разбирает команду на код операции и соответствующие данные и управляющие поля, которые используются микроархитектурой, чтобы выполнять операции в соответствии с одним вариантом осуществления. В одном варианте осуществления трассовый кэш 230 берет декодированные микрооперации и собирает их в программные упорядоченные последовательности, или трассы, в очереди 234 кодов операций для исполнения. Когда трассовый кэш 230 встречает сложную команду, микрокодовое ROM 232 предоставляет код операции, необходимой для завершения операции.

Некоторые инструкции конвертируют в единственную микрооперацию, в то время как для других требуется несколько микроопераций для завершения полной операции. В одном варианте осуществления, если для завершения команды требуется более четырех микроопераций, то декодер 228 обращается в микрокодовое ROM 232 для выполнения команды. Для одного варианта осуществления команда может быть декодирована в небольшое число микроопераций для обработки в декодере 228 команды. В другом варианте осуществления команда может быть сохранена в микрокодовом ROM 232, если требуется несколько микроопераций для завершения операции. Трассовый кэш 230 обращается к входной точке программируемой логической матрицы (ПЛМ), чтобы определить корректный указатель на микрокоманду для чтения микрокодовых последовательностей, чтобы завершить одну или несколько команд в соответствии с одним вариантом осуществления из микрокодового ROM 232. После того, как микрокодовый ROM 232 завершает упорядочивание микроопераций для команды, передняя часть 201 машины прекращает получение микроопераций из трассового кэша 230.

Механизм 203 исполнения команд с изменением последовательности представляет собой блок, в котором команды подготавливают для выполнения. Логическая схема исполнения команд с изменением последовательности имеет несколько буферов, чтобы сгладить и переупорядочить поток команд, чтобы оптимизировать производительность по мере их прохождения по конвейеру и планирования для выполнения. Логическая схема выделения выделяет машинные буферы и ресурсы, которые требуются каждой микрооперации для выполнения. Логическая схема использования псевдонимов регистров отображает логические регистры на элементы в наборе регистров. Схема выделения также выделяет элемент для каждой микрооперации в одной из двух очередей микроопераций, одной для операций с памятью и одной для операций не с памятью, перед планировщиками команд: планировщик памяти, быстрый планировщик 202, медленный/общий планировщик 204 операций с плавающей точкой и простой планировщик 206 операций с плавающей точкой. Планировщики 202, 204, 206 микроопераций определяют, когда микрооперация готова для выполнения, исходя из готовности их зависимых источников входных регистровых операндов и доступности ресурсов выполнения, необходимых микрооперациям для завершения их действия. Быстрый планировщик 202 одного варианта осуществления может осуществлять планирование в каждой половине такта основного тактового генератора, в то время как остальные планировщики могут планировать только такты тактового генератора основного процессора. Планировщики выполняют арбитраж распределения портов для планирования выполнения микрокоманд.

Наборы 208, 210 физических регистров расположены между планировщиками 202, 204, 206 и исполнительными устройствами 212, 124, 216, 218, 220, 222, 224 в исполнительном блоке 211. Имеется отдельный набор регистров 208, 210 для целочисленных операций и операций с плавающей точкой соответственно. Каждый набор 208, 210 регистров одного варианта осуществления также включает в себя обходную сеть, которая может пропускать или направлять только что полученные результаты, которые еще не были записаны в набор регистров, на новые зависимые микрокоманды. Набор 208 целочисленных регистров и набор 210 регистров с плавающей точкой также могут передавать данные друг другу. Для одного варианта осуществления набор 208 целочисленных регистров разделен на два отдельных набора регистров, один набор регистров для младших 32 битов данных и второй набор регистров для старших 32 битов данных. Набор 210 регистров с плавающей точкой одного варианта осуществления имеет 128-битовые элементы, потому что команды с плавающей точкой обычно имеют операнды разрядностью от 64 до 128 битов.

Исполнительный блок 211 содержит исполнительные устройства 212, 214, 216 218, 220, 222, 224, в которых и исполняются команды. Этот раздел включает в себя наборы 208, 210 регистров, в которых хранят целочисленные значения операндов и действительные значения операндов с плавающей точкой, которые должны исполнить микрокоманды. Процессор 200 одного варианта осуществления состоит из нескольких исполнительных устройств: блок 212 генерации адресов (AGU), AGU 214, быстрый AGU 216, быстрое ALU 216, быстрое ALU 218, медленное ALU 220, ALU 222 для операций с плавающей точкой, блок 224 перемещения плавающей запятой. Для одного варианта осуществления исполнительные устройства 222, 224 с плавающей запятой выполняют операции с плавающей запятой, ММХ, SIMD и SSE или другие операции ALU 222 для операций с плавающей запятой одного варианта осуществления включает в себя делитель операндов с плавающей запятой 64 бита на 64 бита для микрокоманд выполнения деления, извлечения квадратного корня и нахождения остатка от деления. Для систем и способов, описанных в этом документе, команды, включающие в себя значение с плавающей запятой, могут быть обработаны аппаратурой с плавающей запятой. В одном варианте осуществления операции ALU поступают на высокоскоростные арифметико-логические исполнительные устройства 216, 218. Быстрые ALU 216, 218 одного варианта осуществления могут выполнять быстрые операции с эффективной латентностью, равной половине такта. Для одного варианта осуществления большинство сложных целочисленных операций поступает на медленное ALU 220, так как медленное ALU 220 включает в себя целочисленную исполнительную аппаратуру для операций с большой латентностью, такую как умножитель, регистры сдвига, флаговая логика и обработка ветвлений. Операции загрузки из/сохранения в памяти исполняют ALU 212, 214. Для одного варианта осуществления целочисленные ALU 216, 218, 220 описаны в контексте выполнения целочисленных операций над 64-битовыми операндами данных. В альтернативных вариантах осуществления могут быть реализованы ALU 216, 218, 220 с поддержкой данных различной разрядности, включая 16, 32, 128, 256 и т.д. Аналогично, могут быть реализованы блоки 222, 224 с плавающей запятой с поддержкой диапазона операндов, имеющих различную разрядность. Для одного варианта осуществления блоки 222, 224 с плавающей точкой могут оперировать 128-битовыми упакованными операндами данных в сочетании с SIMD и мультимедийными командами.

В одном варианте осуществления планировщики 202, 204, 206 микрокоманд отправляют зависимые операции до того, как будет завершено исполнение родительской нагрузки. Так как спекулятивное планирование и исполнение микрокоманд происходит в процессоре 200, процессор 200 также включает в себя логику для обработки промахов памяти. Если при загрузке данных из кэша данных происходит промах, то могут иметься зависимые операции в конвейере, которые оставили планировщик с временно некорректными данными. Механизм повтора отслеживает и заново исполняет команды, которые используют некорректные данные. Зависимые операции должны быть повторены, а независимые можно завершить. Планировщики и механизм повтора одного варианта осуществления процессора также сконструированы так, чтобы захватывать последовательности команд для операций сравнения текстовых строк.

Термин "регистры" может относиться к встроенным в процессор ячейкам памяти, которые используют как часть команд для идентификации операндов. Другими словами, регистры могут представлять собой ячейки, которые можно использовать за пределами процессора (с точки зрения программиста). Тем не менее, регистры варианта осуществления не следует ограничивать каким-либо определенным типом схем. Наоборот, регистр варианта осуществления может хранить и предоставлять данные и выполнять описанные в этом документе функции. Описанные в этом документе регистры могут быть реализованы схемой в процессоре с использованием любого числа различных технологий, как, например, специальные физические регистры, динамически выделяемые физические регистры с использованием псевдонимов регистров, сочетание специальных и динамически выделяемых физических регистров и т.д. В одном варианте осуществления в целочисленных регистрах хранят 32-битовые данные. Набор регистров одного варианта осуществления также содержит восемь мультимедийных SIMD регистров для упакованных данных. Для приведенного ниже обсуждения понимается, что регистры представляют собой регистры данных, предназначенные для хранения упакованных данных, такие как 64-битовые регистры ММХ (также в некоторых случаях называемые "mm" регистрами) в микропроцессорах, поддерживающих технологию ММХ™ от корпорации Intel, г. Санта-Клара, Калифорния. Эти ММХ регистры, доступные и в виде целочисленных регистров, и в виде регистров с плавающей точкой, могут оперировать упакованными элементами данных, которые сопровождают команды SIMD и SSE. Аналогично, 128-битовые ХММ регистры, относящиеся к SSE2, SSE3, SSE4 или к более поздней (в общем, называемые "SSEx") технологии, также могут использоваться для хранения таких упакованных операндов данных. В одном варианте осуществления при хранении упакованных данных и целочисленных данных не нужно различать регистры двух типов данных. В одном варианте осуществления целые числа и вещественные числа с плавающей точкой либо содержатся в одном и том же наборе регистров, либо в разных наборах регистров. Более того, в одном варианте осуществления данные с плавающей точкой и целочисленные данные могут храниться в различных регистрах или в одних и тех же регистрах.

На фиг. 3a-3b схематично показаны элементы микроархитектуры процессора в соответствии с одним или несколькими аспектами настоящего изобретения. На фиг. 3a конвейер 400 процессора включает в себя стадию 402 выборки, стадию 303 декодирования длины, стадию 406 декодирования, стадию 408 выделения, стадию 410 переименования, стадию 412 планирования (также известную как стадия диспетчеризации или выдачи), стадию 414 чтения из регистра/памяти, стадию 416 исполнения, стадию 418 обратной записи/записи в память, стадию 422 обработки исключений и стадию 424 подтверждения.

На фиг. 3b стрелками обозначены связи между двумя или несколькими блоками, а направление стрелки указывает на направление потока данных между этими блоками. На фиг. 3b показано процессорное ядро 490, включающее в себя препроцессный блок 430, соединенный с блоком 450 механизма исполнения команд, и оба они соединены с блоком 470 памяти.

Ядро 490 может представлять собой вычислительное ядро с сокращенным набором команд (RISC), ядро с полным набором команд (CISC), ядро с очень длинной машинной командой (VLIW) или гибридное ядро или ядро альтернативного типа. В качестве еще одной опции, ядро 490 может представлять собой ядро специального назначения, такое как, например, сетевое ядро или ядро связи, механизм сжатия, графическое ядро и т.п.

Препроцессный блок 430 включает в себя блок 432 предсказания ветвлений, соединенный с блоком 434 кэша команд, который соединен с буфером 436 быстрого преобразования адреса команд (TLB), который соединен с блоком 438 выборки команд, который соединен с блоком 440 декодирования. Блок декодирования или декодер может декодировать команды и вырабатывать в качестве выхода одну или несколько микроопераций, точек входа микрокода, микрокоманд, других команд или других управляющих сигналов, которые декодируют из исходных команд, иным образом отражают или получают из исходных команд. Декодер может быть реализован с использованием множества различных механизмов. Примеры подходящих механизмов включают в себя, но, не ограничиваясь, таблицы поиска, аппаратные реализации, программируемые логические матрицы (PLA), микрокодовые постоянные запоминающие устройства (ROM) и т.д. Блок 434 кэша команд также соединен с блоком 476 кэша 2 уровня (L2) в блоке 470 памяти. Блок 440 декодирования соединен с блоком 452 переименования/выделения в блоке 450 механизма исполнения команд.

Блок 450 механизма исполнения команд включает в себя блок 452 переименования/выделения, соединенный с блоком 454 отмены команд и набором из одного или нескольких блоков 456 планировщиков. Блоки 456 планировщиков представляют любое число различных планировщиков, включая резервирующие станции, центральное окно команд и т.д. Блоки 456 планировщиков соединены с блоками 458 наборов физических регистров. Каждый блок 458 набора физических регистров представляет один или несколько наборов физических регистров, причем различные наборы хранят один или несколько различных типов данных, таких как скалярные целые числа, скалярные числа с плавающей запятой, упакованные целые, упакованные с плавающей запятой, векторные целые, векторные с плавающей запятой и т.д., состояние (например, указатель команды, которые представляет собой адрес следующей команды, которую надо выполнить) и т.д. Блок(и) 458 наборов физических регистров перекрывается блоком 454 отмены команд, чтобы проиллюстрировать различные способы, которыми можно реализовать использование псевдонимов регистров и исполнение команд с изменением последовательности (например, с использованием буферов переупорядочивания и набора регистров отмены, с использованием будущих наборов, буфера истории и набора регистров отмены; с использованием карт регистров и пула регистров; и т.д.). В общем, архитектурные регистры видны за пределами процессора или с точки зрения программиста. Регистры не ограничены каким-либо известным типом схем. Подходят различные типы регистров, если то
