Контейнер подачи проявителя и система подачи проявителя

Контейнер подачи проявителя и система подачи проявителя

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к контейнеру подачи проявителя, монтируемому в устройство пополнения проявителя с возможностью демонтажа, а также к включающей их в себя системе подачи проявителя. Контейнер подачи проявителя и система подачи проявителя используются с устройством формирования изображения, таким как копировальный аппарат, факсимильный аппарат, принтер или комплексный аппарат, имеющий функции множества таких аппаратов.

Предшествующий уровень техники

Традиционно, устройство формирования изображения электрофотографического типа, такое как электрофотографический копировальный аппарат, использует проявитель из мелких частиц. В таком устройстве формирования изображения проявитель подается из контейнера подачи проявителя в ответ на его потребление, являющееся следствием операции формирования изображения.

Что касается традиционного контейнера подачи проявителя, в выложенной заявке на выдачу полезной модели Японии Sho 63-6464 раскрыт пример, в котором имеется возможность безостаточного попадания проявителя в устройство формирования изображения из контейнера подачи проявителя. Более конкретно, в устройстве, раскрытом в выложенной заявке на выдачу полезной модели Японии Sho 63-6464, элемент контейнера подачи проявителя формируется в виде гофрированной части, функционирующей для предоставления возможности безостаточной подачи проявителя в устройство формирования изображения из контейнера подачи проявителя, даже когда проявитель в контейнере подачи проявителя является слежавшимся. Более конкретно, для выгрузки проявителя, слежавшегося в контейнере подачи проявителя, на сторону устройства формирования изображения, пользователь должен несколько раз толкнуть контейнер подачи проявителя для сжатия и растяжения (посредством совершения возвратно-поступательного движения) гофрированной части.

Следовательно, в устройстве, раскрытом в выложенной заявке на выдачу полезной модели Японии Sho 63-6464, пользователь должен вручную оказывать воздействие на гофрированную часть контейнера подачи проявителя.

В то же время, выложенная заявка на выдачу патента Японии №2002-72649 применяет систему, в которой проявитель автоматически всасывается из контейнера подачи проявителя в устройство формирования изображения посредством использования насоса. Более конкретно, всасывающий насос и насос подачи воздуха обеспечиваются на стороне узла главного привода устройства формирования изображения, а сопла, имеющие всасывающее отверстие и отверстие подачи воздуха, соответственно соединяются с насосами и вставляются в контейнер подачи проявителя (см. Фиг. 5 выложенной заявки на выдачу патента Японии №2002-72649). Через сопла, вставленные в контейнер подачи проявителя, попеременно выполняется операция подачи воздуха в контейнер подачи проявителя и операция всасывания из контейнера подачи проявителя. В выложенной заявке на выдачу патента Японии №2002-72649 утверждается, что, когда воздух, нагнетенный в контейнер подачи проявителя посредством насоса подачи воздуха, проходит через слой проявителя в контейнере подачи проявителя, выполняется псевдоожижение проявителя (т.е. он становится рассыпчатым).

Следовательно, в устройстве, раскрытом в выложенной заявке на выдачу патента Японии №2002-72649, проявитель выгружается автоматически, вследствие чего сообщаемая пользователю нагрузка при эксплуатации снижается, по сравнению с устройством, раскрытым в выложенной заявке на выдачу полезной модели Японии Sho 63-6464, но могут возникать следующие проблемы.

Более конкретно, в устройстве, раскрытом в выложенной заявке на выдачу патента Японии №2002-72649, воздух нагнетается в контейнер подачи проявителя посредством насоса подачи воздуха, вследствие чего давление (внутреннее давление) в контейнере подачи проявителя растет.

При использовании такой конструкции, даже если проявитель временно рассеивается при прохождении нагнетенного в контейнер подачи проявителя воздуха через слой проявителя, слой проявителя заново уплотняется из-за роста внутреннего давления в контейнере подачи проявителя, являющегося следствием подачи воздуха.

Исходя из вышесказанного, степень псевдоожижения проявителя в контейнере подачи проявителя снижается, и на последующем этапе всасывания проявитель не без труда выгружается из контейнера подачи проявителя, что приводит к недостатку подаваемого количества проявителя.

Соответственно, задача настоящего изобретения заключается в обеспечении контейнера подачи проявителя и системы подачи проявителя, в которой внутреннее давление в контейнере подачи проявителя делается отрицательным, чтобы проявитель, находящийся в контейнере подачи проявителя, разрыхлялся надлежащим образом.

Другая задача настоящего изобретения заключается в обеспечении контейнера подачи проявителя и системы подачи проявителя, которые могут выгружать проявитель из контейнера подачи проявителя в устройство пополнения проявителя надлежащим образом с начального этапа.

Эти и другие задачи, отличительные признаки, и преимущества настоящего изобретения станут более очевидными после рассмотрения нижеизложенных предпочтительных вариантов осуществления изобретения, представленных совместно с сопроводительными чертежами.

Раскрытие изобретения

В соответствии с первым аспектом изобретения, обеспечивается контейнер подачи проявителя, содержащий часть вмещения проявителя, функционирующую для вмещения проявителя, отверстие выгрузки, функционирующее для предоставления возможности выгрузки проявителя из упомянутой части вмещения проявителя, часть приема привода, функционирующую для приема движущей силы, насосную часть, выполненную с возможностью приведения в действие посредством движущей силы, принятой посредством упомянутой части приема привода, и функционирующую для попеременного изменения внутреннего давления в упомянутой части вмещения проявителя между давлением, которое ниже давления окружающей среды, и давлением, которое выше давления окружающей среды, а также регулирующую часть, функционирующую для регулировки положения упомянутой насосной части в начале работы упомянутой насосной части так, чтобы в течение начального эксплуатационного периода упомянутой насосной части воздух забирался в упомянутую часть вмещения проявителя через упомянутое отверстие выгрузки.

В соответствии со вторым аспектом изобретения, обеспечивается система подачи проявителя, содержащая устройство пополнения проявителя, контейнер подачи проявителя, монтируемый в упомянутое устройство пополнения проявителя с возможностью демонтажа, при этом упомянутая система подачи проявителя содержит упомянутое устройство пополнения проявителя, включающее в себя приводное устройство, функционирующее для приложения движущей силы к упомянутому контейнеру подачи проявителя, где упомянутый контейнер подачи проявителя включает в себя часть вмещения проявителя, функционирующую для вмещения проявителя, отверстие выгрузки, функционирующее для предоставления возможности выгрузки проявителя из упомянутой части вмещения проявителя, часть приема привода, функционирующую для приема движущей силы, насосную часть, функционирующую для попеременного изменения внутреннего давления в упомянутой части вмещения проявителя между давлением, которое выше давления окружающей среды, и давлением, которое ниже давления окружающей среды, а также регулирующую часть, функционирующую для регулировки положения упомянутой насосной части на начальном этапе работы упомянутой насосной части, так, чтобы в течение начального эксплуатационного периода упомянутой насосной части воздух забирался в упомянутую часть вмещения проявителя через упомянутое отверстие выгрузки.

В соответствии с третьим аспектом изобретения, обеспечивается контейнер подачи проявителя, содержащий часть вмещения проявителя, функционирующую для вмещения проявителя, отверстие выгрузки, функционирующее для предоставления возможности выгрузки проявителя из упомянутой части вмещения проявителя, часть приема привода, функционирующую для приема движущей силы, насосную часть выполненную с возможностью приведения в действие посредством движущей силы, принятой посредством упомянутой части приема привода, и функционирующую для попеременного изменения внутреннего давления в упомянутой части вмещения проявителя между давлением, которое ниже давления окружающей среды, и давлением, которое выше давления окружающей среды, а также регулирующую часть, функционирующую для регулировки положения останова насосной части, чтобы в течение начального эксплуатационного периода упомянутой насосной части воздух забирался в упомянутую часть вмещения проявителя через упомянутое отверстие выгрузки.

Краткое описание чертежей

Фиг. 1 изображает представление в разрезе примера устройства формирования изображения.

Фиг. 2 изображает перспективное представление устройства формирования изображения.

Фиг. 3 изображает перспективное представление устройства пополнения проявителя, в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 4 изображает перспективное представление устройства пополнения проявителя, которое иллюстрировано на Фиг. 3, при наблюдении в другом направлении.

Фиг. 5 изображает представление в разрезе устройства пополнения проявителя, которое иллюстрировано на Фиг. 3.

Фиг. 6 изображает блок-схему, иллюстрирующую функционирование и конструкцию устройства управления.

Фиг. 7 изображает блок-схему последовательности операций способа, иллюстрирующую технологический процесс операции подачи.

Фиг. 8 изображает представление в разрезе, иллюстрирующее устройство пополнения проявителя без бункера и состояние монтажа контейнера подачи проявителя.

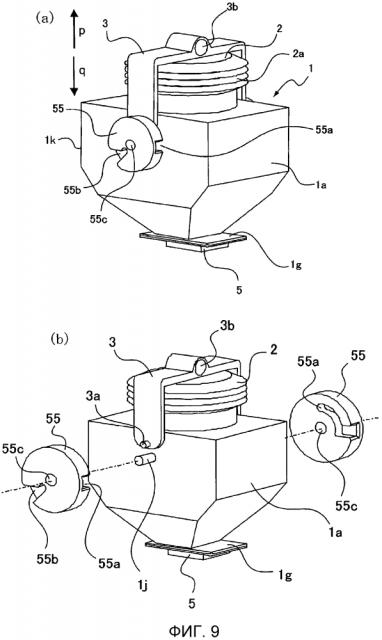

Фиг. 9(a) и (b) изображают перспективные представления, иллюстрирующие контейнер подачи проявителя, в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 10 изображает представление в разрезе, иллюстрирующее контейнер подачи проявителя, в соответствии с вариантом осуществления настоящего изобретения.

Фиг. 11(a) изображает перспективное представление лопасти, используемой в устройстве для измерения энергии псевдоожижения, а Фиг. 11(b) изображает схематическое представление измерительного устройства.

Фиг. 12(a) изображает график, иллюстрирующий зависимость между диаметром отверстия выгрузки и количеством выгрузки, а Фиг. 12(b) изображает график, иллюстрирующий зависимость между количеством проявителя в контейнере и количеством выгрузки.

Фиг. 13(a) изображает представление в разрезе устройства пополнения проявителя и контейнера подачи проявителя, а Фиг. 13(b) изображает увеличенное представление окрестностей блокирующего элемента.

Фиг. 14(a) изображает представление в разрезе устройства пополнения проявителя и контейнера подачи проявителя, а Фиг. 14(b) изображает увеличенное представление окрестностей блокирующего элемента.

Фиг. 15 изображает перспективное представление, иллюстрирующее части рабочих состояний контейнера подачи проявителя и устройства пополнения проявителя.

Фиг. 16 изображает перспективное представление, иллюстрирующее части рабочих состояний контейнера подачи проявителя и устройства пополнения проявителя.

Фиг. 17 изображает представление в разрезе, иллюстрирующее контейнер подачи проявителя и устройство пополнения проявителя.

Фиг. 18 изображает представление в разрезе, иллюстрирующее контейнер подачи проявителя и устройство пополнения проявителя.

Фиг. 19 иллюстрирует изменение внутреннего давления в части вмещения проявителя в устройстве и системе настоящего изобретения.

Фиг. 20(a) изображает блок-схему, иллюстрирующую систему подачи проявителя (первый вариант осуществления), используемую в подтверждающем эксперименте, а Фиг. 20(b) изображает схематическое представление, иллюстрирующее явление в контейнере подачи проявителя.

Фиг. 21(a) изображает блок-схему, иллюстрирующую систему подачи проявителя (сравнительный пример), используемую в проверочном эксперименте, а Фиг. 21(b) изображает схематическое представление, иллюстрирующее явление в контейнере подачи проявителя.

Фиг. 22(a) и (b) изображают изменение внутреннего давления в контейнере подачи проявителя.

Фиг. 23 изображает перспективное представление, иллюстрирующее контейнер подачи проявителя, в соответствии со вторым вариантом осуществления.

Фиг. 24 изображает представление в разрезе контейнера подачи проявителя, в соответствии со вторым вариантом осуществления.

Фиг. 25 изображает перспективное представление, иллюстрирующее контейнер подачи проявителя, в соответствии с третьим вариантом осуществления.

Фиг. 26 изображает перспективное представление, иллюстрирующее контейнер подачи проявителя, в соответствии с третьим вариантом осуществления.

Фиг. 27 изображает перспективное представление, иллюстрирующее контейнер подачи проявителя, в соответствии с третьим вариантом осуществления.

Фиг. 28 изображает перспективное представление, иллюстрирующее контейнер подачи проявителя, в соответствии с третьим вариантом осуществления.

Фиг. 29 изображает перспективное представление в разрезе контейнера подачи проявителя, в соответствии с четвертым вариантом осуществления.

Фиг. 30 изображает частичное представление в разрезе контейнера подачи проявителя, в соответствии с четвертым вариантом осуществления.

Фиг. 31 изображает представление в разрезе другого примера, в соответствии с четвертым вариантом осуществления.

Фиг. 32(a) изображает фронтальное представление монтажной части устройства пополнения проявителя, в соответствии с пятым вариантом осуществления, а Фиг. 32(b) изображает увеличенное перспективное представление элемента внутреннего пространства монтажной части, в соответствии с данным вариантом осуществления.

Фиг. 33(а) изображает перспективное представление, иллюстрирующее контейнер подачи проявителя, в соответствии с пятым вариантом осуществления, Фиг. 33(b) изображает перспективное представление, иллюстрирующее состояние окрестностей отверстия выгрузки, и Фиг. 33(c) и (d) изображают фронтальное представление и представление в разрезе, иллюстрирующие состояние, в котором контейнер подачи проявителя монтируется в монтажную часть устройства пополнения проявителя.

Фиг. 34(a) изображает перспективное представление части вмещения проявителя, Фиг. 34(b) изображает перспективное представление в разрезе контейнера подачи проявителя, Фиг. 34(c) изображает представление в разрезе внутренней поверхности фланцевой части, а Фиг. 34(d) изображает представление в разрезе контейнера подачи проявителя, в соответствии с пятым вариантом осуществления.

Фиг. 35(a) изображает перспективное представление элемента части вмещения проявителя, Фиг. 35(b) изображает перспективное представление регулирующего элемента, а Фиг. 35(c) изображает перспективное представление регулирующего элемента и фланца.

Фиг. 36(a) изображает частичное представление в разрезе, иллюстрирующее состояние регулировки, выполняемой посредством регулирующей части, а Фиг. 36(b) изображает частичное представление в разрезе, иллюстрирующее состояние высвобождения из режима регулировки регулирующей части.

Фиг. 37(a) и (b) изображают частичные представления в разрезе, иллюстрирующие часть операций монтажа и демонтажа контейнера подачи проявителя относительно устройства пополнения проявителя, а Фиг. 37(c) изображает их частичное увеличенное представление в разрезе.

Фиг. 38(a) и (b) изображает частичные представления в разрезе, иллюстрирующие часть операций монтажа и демонтажа контейнера подачи проявителя относительно устройства пополнения проявителя, а Фиг. 38(c) и (d) изображают их частичные увеличенные представления в разрезе.

Фиг. 39(a) и (b) изображают представления в разрезе, иллюстрирующие операции всасывания и выгрузки насосной части контейнера подачи проявителя, в соответствии с контейнером подачи проявителя.

Фиг. 40 изображает увеличенное вертикальное представление формы паза эксцентрика контейнера подачи проявителя.

Фиг. 41 изображает увеличенное вертикальное представление примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 42 изображает увеличенное вертикальное представление примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 43 изображает увеличенное вертикальное представление другого примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 44 изображает увеличенное вертикальное представление дополнительного примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 45 изображает увеличенное вертикальное представление дополнительного примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 46 изображает увеличенное вертикальное представление дополнительного примера формы паза эксцентрика контейнера подачи проявителя.

Фиг. 47 изображает графики, иллюстрирующие изменения внутреннего давления в контейнере подачи проявителя.

Фиг. 48(a) и (b) изображают увеличенные вертикальные представления форм паза эксцентрика контейнера подачи проявителя.

Фиг. 49(a) и (b) изображают увеличенные вертикальные представления форм паза эксцентрика модифицированного примера контейнера подачи проявителя, в соответствии с пятым вариантом осуществления, а Фиг. 49(c) изображает частичное увеличенное представление в разрезе формы паза эксцентрика.

Фиг. 50(a) изображает перспективное представление контейнера подачи проявителя, в соответствии с шестым вариантом осуществления, Фиг. 50(b) изображает представление в разрезе контейнера подачи проявителя, а Фиг. 50(c) изображает схематическое перспективное представление окрестностей регулирующего элемента.

Фиг. 51(a) изображает представление в разрезе контейнера подачи проявителя, в соответствии с седьмым вариантом осуществления, а Фиг. 51(b) изображает схематическое перспективное представление окрестностей регулирующего элемента.

Фиг. 52(a) изображает перспективное представление контейнера подачи проявителя, в соответствии с восьмым вариантом осуществления, Фиг. 52(b) изображает представление в разрезе контейнера подачи проявителя, Фиг. 52(c) изображает перспективное представление эксцентрикового механизма, Фиг. 52(d) изображает увеличенное представление части вращательного зацепления эксцентрикового механизма, и Фиг. 52(e) изображает схематическое перспективное представление окрестностей регулирующего элемента.

Фиг. 53(a) изображает перспективное представление контейнера подачи проявителя, в соответствии с девятым вариантом осуществления, Фиг. 53(b) изображает представление в разрезе контейнера подачи проявителя, и Фиг. 53(c) изображает схематическое перспективное представление окрестностей регулирующего элемента.

Фиг. 54(a) изображает перспективное представление контейнера подачи проявителя, в соответствии с десятым вариантом осуществления, Фиг. 54(b) изображает представление в разрезе контейнера подачи проявителя, и Фиг. 54(c) изображает схематическое перспективное представление окрестностей регулирующего элемента.

Фиг. 55(a)-(d) изображают принцип работы механизма преобразования привода.

Фиг. 56(a) изображает перспективное представление контейнера подачи проявителя, в соответствии с одиннадцатым вариантом осуществления, Фиг. 56(b) и (c) изображают принцип работы механизма преобразования привода, и Фиг. 56(d) изображает схематическое перспективное представление окрестностей регулирующего элемента.

Фиг. 57(a) изображает перспективное представление в разрезе, иллюстрирующее конструкцию контейнера подачи проявителя, в соответствии с двенадцатым вариантом осуществления, а Фиг. 57(b) и (c) изображают представления в разрезе, иллюстрирующие операции всасывания и выгрузки насосной части.

Фиг. 58(a) изображает перспективное представление, иллюстрирующее другой пример контейнера подачи проявителя, в соответствии с двенадцатым вариантом осуществления, Фиг. 58(b) изображает соединительную часть контейнера подачи проявителя, а Фиг. 58(c) изображает схематическое перспективное представление окрестностей регулирующего элемента.

Фиг. 59(a) изображает перспективное представление в разрезе контейнера подачи проявителя, в соответствии с тринадцатым вариантом осуществления, Фиг. 59(b) и (c) изображают представления в разрезе, иллюстрирующие операцию всасывания и выгрузки насосной части, и Фиг. 59(d) изображает схематическое перспективное представление окрестностей регулирующего элемента.

Фиг. 60(a) изображает перспективное представление контейнера подачи проявителя, в соответствии с четырнадцатым вариантом осуществления, Фиг. 60(b) изображает перспективное представление в разрезе контейнера подачи проявителя, Фиг. 60(c) изображает торец части вмещения проявителя, Фиг. 60(d) и (e) изображают операции всасывания и выгрузки насосной части, и Фиг. 60(f) изображает схематическое перспективное представление окрестностей блокирующего элемента и удерживающего элемента (регулирующей части для насосной части).

Фиг. 61(a) изображает перспективное представление, иллюстрирующее конструкцию контейнера подачи проявителя, в соответствии с пятнадцатым вариантом осуществления, Фиг. 61(b) изображает перспективное представление, иллюстрирующее конструкцию фланцевой части, и Фиг. 61(c) изображает перспективное представление, иллюстрирующее конструкцию цилиндрической части.

Фиг. 62(a) и (b) изображают представления в разрезе, иллюстрирующие операции всасывания и выгрузки насосной части контейнера подачи проявителя, в соответствии с пятнадцатым вариантом осуществления, а Фиг. 62(c) и (d) изображают схематические чертежи примера ленточного элемента, функционирующего в качестве регулирующей части.

Фиг. 63 изображает конструкцию насосной части контейнера подачи проявителя, в соответствии с пятнадцатым вариантом осуществления.

Фиг. 64(a) и (b) изображают схематические представления в разрезе контейнера подачи проявителя, в соответствии с шестнадцатым вариантом осуществления, а Фиг. 64(c) изображает схематическое представление устройства пополнения проявителя, в которое монтируется контейнер подачи проявителя, в соответствии с данным вариантом осуществления.

Фиг. 65(a) и (b) изображают перспективные представления цилиндрической части и фланцевой части контейнера подачи проявителя, в соответствии с семнадцатым вариантом осуществления.

Фиг. 66(a) и (b) изображают частичные перспективные представления в разрезе контейнера подачи проявителя, в соответствии с семнадцатым вариантом осуществления.

Фиг. 67 изображает временную диаграмму, иллюстрирующую зависимость между рабочим состоянием насоса, в соответствии с семнадцатым вариантом осуществления, и привязкой по времени открытия и закрытия вращающейся заслонки.

Фиг. 68(a) изображает частичное перспективное представление в разрезе, иллюстрирующее контейнер подачи проявителя, в соответствии с восемнадцатым вариантом осуществления, а Фиг. 68(b) изображает схематическое перспективное представление окрестностей регулирующего элемента.

Фиг. 69(a)-(c) изображают частичные перспективные представления в разрезе, иллюстрирующие рабочие состояния насосной части, в соответствии с восемнадцатым вариантом осуществления.

Фиг. 70 изображает временную диаграмму, иллюстрирующую зависимость между рабочим состоянием насоса, в соответствии с восемнадцатым вариантом осуществления, и привязкой по времени открытия и закрытия запорного клапана.

Фиг. 71(a) изображает частичное перспективное представление контейнера подачи проявителя, в соответствии с девятнадцатым вариантом осуществления, Фиг. 71(b) изображает перспективное представление фланцевой части, Фиг. 71(c) изображает представление в разрезе контейнера подачи проявителя, и Фиг. 71(d) изображает схематическое перспективное представление окрестностей регулирующего элемента.

Фиг. 72(a) изображает перспективное представление, иллюстрирующее конструкцию контейнера подачи проявителя, в соответствии с двадцатым вариантом осуществления, а Фиг. 72(b) изображает перспективное представление в разрезе контейнера подачи проявителя.

Фиг. 73(a) изображает частичное перспективное представление в разрезе, иллюстрирующее конструкцию контейнера подачи проявителя, в соответствии с двадцатым вариантом осуществления, а Фиг. 73(b) изображает представление окрестностей его регулирующего элемента.

Фиг. 74 изображает перспективное представление контейнера подачи проявителя, в соответствии с двадцать первым вариантом осуществления.

Фиг. 75 изображает перспективное представление части вмещения проявителя.

Фиг. 76 изображает перспективное представление фланца.

Фиг. 77(a) и (b) изображают ситуацию, в которой часть вмещения проявителя вращается посредством привода от источника привода, Фиг. (c) и (d) изображают ситуацию, в которой часть вмещения проявителя вращается посредством принуждающего элемента, а Фиг. 77(e) изображает фронтальное представление части вмещения проявителя при наблюдении в продольном направлении.

Фиг. 78(a) и (b) изображают представления в разрезе ситуации, в которой из контейнера подачи проявителя осуществляется выгрузка проявителя.

Фиг. 79 изображает увеличенное вертикальное представление формы паза эксцентрика контейнера подачи проявителя.

Фиг. 80(a) изображает увеличенное перспективное представление, а Фиг. 80(b) изображает увеличенное перспективное представление насосной части.

Фиг. 81(a) изображает перспективное представление в разрезе контейнера подачи проявителя, в соответствии с двадцать вторым вариантом осуществления, Фиг. 81(b) изображает перспективное представление в разрезе насосной части, и Фиг. 81(c) изображает представление в разрезе части вмещения проявителя.

Фиг. 82(a) изображает покомпонентное представление насосной части, Фиг. 82(b) изображает подробную иллюстрацию части преобразования привода внутреннего цилиндра, и Фиг. 82(c) изображает подробную иллюстрацию части приема энергии преобразования привода внешнего цилиндра.

Фиг. 83(a)-(c) изображают схематические представления, иллюстрирующие принцип работы насосной части.

Фиг. 84(a) и (b) изображают представления в разрезе ситуации, в которой из контейнера подачи проявителя осуществляется выгрузка проявителя.

Фиг. 85 изображает перспективное представление, иллюстрирующее контейнер подачи проявителя.

Фиг. 86 изображает перспективное представление (Фиг. 86(a)) и фронтальное представление (Фиг. 86(b)) приводного устройства узла главного привода устройства, в соответствии с двадцать третьим вариантом осуществления.

Фиг. 87(а) изображает перспективное представление в разрезе контейнера подачи проявителя, а Фиг. 87(b) изображает перспективное представление в разрезе насосной части.

Фиг. 88(a) изображает внутренний цилиндр, Фиг. 88(b) изображает внешний цилиндр, Фиг. 88(c) изображает перспективное представление блока сохранения (накопления) энергии, и Фиг. 88(d) изображает фронтальное представление блока сохранения (накопления) энергии.

Фиг. 89 изображает покомпонентное перспективное представление насосной части.

Фиг. 90(a) изображает частичное перспективное представление в разрезе, иллюстрирующее сжатое состояние насосной части, Фиг. 90(b) изображает частичное перспективное представление в разрезе растянутого состояния насосной части на начальном этапе, и Фиг. 90(c) изображает частичное перспективное представление в разрезе, иллюстрирующее растянутое состояние насосной части.

Фиг. 91 изображает средство передачи привода, причем Фиг. 91(a) изображает частичное перспективное представление в разрезе, иллюстрирующее состояние до начала монтажа контейнера подачи проявителя, а Фиг. 91(b) изображает частичное перспективное представление в разрезе, иллюстрирующее состояние после завершения монтажа контейнера подачи проявителя.

Фиг. 92(a) изображает частичное представление в разрезе, иллюстрирующее сжатое состояние насосной части, Фиг. 92(b) изображает частичное перспективное представление в разрезе растянутого состояния насосной части на начальном этапе, и Фиг. 92(c) изображает частичное перспективное представление в разрезе, иллюстрирующее растянутое состояние насосной части.

Фиг. 93(а) изображает покомпонентное перспективное представление контейнера подачи проявителя, а Фиг. 93(b) изображает перспективное представление контейнера подачи проявителя.

Фиг. 94 изображает перспективное представление корпуса контейнера.

Фиг. 95(a) изображает перспективное представление верхней фланцевой части (верхняя сторона), а Фиг. 95(b) изображает перспективное представление верхней фланцевой части (нижняя сторона).

Фиг. 96(a) изображает перспективное представление нижней фланцевой части (верхняя сторона), Фиг. 96(b) изображает перспективное представление нижней фланцевой части (нижняя сторона), и Фиг. 96(c) изображает фронтальное представление нижней фланцевой части.

Фиг. 97(а) изображает плоскостное представление заслонки, а Фиг. 97(b) изображает перспективное представление заслонки.

Фиг. 98(а) изображает перспективное представление насоса, а Фиг. 98(b) изображает фронтальное представление насоса.

Фиг. 99(а) изображает перспективное представление элемента совершения возвратно-поступательного движения (верхняя сторона), и Фиг. 99(b) изображает перспективное представление элемента совершения возвратно-поступательного движения (нижняя сторона).

Фиг. 100(а) изображает перспективное представление кожуха (верхняя сторона), и Фиг. 100(b) изображает перспективное представление кожуха (нижняя сторона).

Фиг. 101(a) изображает увеличенное частичное перспективное представление устройства приема проявителя, а Фиг. 101(b) изображает перспективное представление части приема проявителя.

Фиг. 102(a) изображает увеличенное частичное перспективное представление контейнера подачи проявителя в отрегулированном состоянии, а Фиг. 102(b) изображает увеличенное частичное перспективное представление устройства приема проявителя в отрегулированном состоянии.

Фиг. 103(a) изображает увеличенное частичное перспективное представление контейнера подачи проявителя и устройства пополнения проявителя в состоянии высвобождения из режима регулировки, и Фиг. 103(b) изображает увеличенное частичное перспективное представление контейнера подачи проявителя и устройства пополнения проявителя в состоянии высвобождения из режима регулировки.

Предпочтительные варианты осуществления изобретения

Далее будет представлено подробное описание в отношении контейнера подачи проявителя и системы подачи проявителя, в соответствии с настоящим изобретением. В нижеследующем описании различные конструкции контейнера подачи проявителя могут быть заменены другими известными конструкциями, обладающими подобными функциями, в рамках объема изобретения, если не указано иное. Другими словами, настоящее изобретение не ограничивается конкретными конструкциями вариантов осуществления, которые будут описаны ниже, если не установлено иное.

Первый вариант осуществления

Сначала будут описаны основные конструкции устройства формирования изображения, а затем будет описываться устройство пополнения проявителя и контейнер подачи проявителя, составляющие систему подачи проявителя, которая используется в устройстве формирования изображения.

Устройство формирования изображения

Далее, со ссылкой на Фиг. 1, будет представлено описание в отношении конструкций копировального аппарата (электрофотографического устройства формирования изображения), применяющего технологический процесс электрофотографического типа, в качестве примера устройства формирования изображения, использующего устройство пополнения проявителя, в которое контейнер подачи проявителя (так называемый картридж с тонером) монтируется с возможностью демонтажа.

На чертеже посредством ссылочной позиции 100 обозначается узел главного привода копировального аппарата (узел главного привода устройства формирования изображения или узел главного привода устройства). Посредством ссылочной позиции 101 обозначается оригинал, который размещается на стеклянном столе 102 поддержки оригинала. Световое изображение, соответствующее графической информации оригинала, изображается на электрофотографическом светочувствительном элементе 104 (светочувствительном элементе) посредством множества зеркал М оптической части 103 и линзы Ln для формирования скрытого электростатического изображения. Скрытое электростатическое изображение визуализируется при помощи тонера (однокомпонентного магнитного тонера), служащего в качестве проявителя (сухого порошка), посредством проявочного устройства 201а сухого типа (однокомпонентного проявочного устройства).

В данном варианте осуществления однокомпонентный магнитный тонер используется в качестве проявителя, который должен подаваться из контейнера 1 подачи проявителя, при этом настоящее изобретение не ограничивается этим примером и включает в себя другие примеры, которые будут описаны ниже.

В частности, в случае применения однокомпонентного проявочного устройства, использующего однокомпонентный немагнитный тонер, в качестве проявителя подается однокомпонентный немагнитный тонер. Кроме того, в случае применения двухкомпонентного проявочного устройства, использующего двухкомпонентный проявитель, содержащий смешанный магнитный носитель и немагнитный тонер, в качестве проявителя подается немагнитный тонер. В таком случае, в качестве проявителя может подаваться как немагнитный тонер, так и магнитный носитель.

Посредством ссылочных позиций 105-108 обозначены кассеты, вмещающие регистрирующие материалы (листы) S. По листу S, уложенному в стопку в кассетах 105-108, оптимальная кассета выбирается на основе размера листа оригинала 101 или на основе информации, вводимой посредством оператора (пользователя) с жидкокристаллической операционной части копировального аппарата. Регистрирующий материал не ограничивается листом бумаги, при этом, по желанию, может быть использован лист OHP или другой материал.

Один лист S, подаваемый посредством устройства 105A-108A подачи и отделения, подается на валики 110 точного совмещения через подающую часть 109 с привязкой по времени, синхронизированной c вращением светочувствительного элемента 104 и сканированием оптической части 103.

Посредством ссылочных позиций 111 и 112 обозначается электризатор для переноса и электризатор для отделения. Изображение проявителя, сформированное на светочувствительном элементе 104, переносится на лист S посредством электризатора 111 для переноса. Затем лист S, содержащий перенесенное на него проявленное изображение (тонерное изображение), отделяется от светочувствительного элемента 104 посредством электризатора 112 для отделения.

После чего, лист S, подаваемый посредством подающей части 113, подвергается нагреву и давлению в закрепляющей части 114 для закрепления проявленного изображения на листе, а затем пропускается через часть 115 выгрузки/реверса, в случае режима одностороннего копирования, и впоследствии лист S выгружается на разгрузочный лоток 117 посредством валиков 116 выгрузки.

В режиме двустороннего копирования лист S проникает в часть 115 выгрузки/реверса, а его часть однократно выталкивается за пределы устройства посредством валика 116 выгрузки. Его задний конец проходит через заслонку 118, причем заслонка 118 приводится в действие, когда лист все еще является зажатым посредством валиков 116 выгрузки, после чего валики 116 выгрузки начинают вращаться в обратном направлении для повторной подачи листа S в устройство. Затем лист S подается на валики 110 точного совмещения посредством частей 119 и 120 повторной подачи, проводится вдоль тракта, подобно случаю использования режима одностороннего копирования, и выгружается в разгрузочный лоток 117.

В узле главного привода 100 устройства вокруг светочувствительного элемента 104 обеспечивается технологическое оборудование для формирования изображения, такое как проявочное устройство 201a, функционирующее в качестве средства проявки, очищающая часть 202, функциониру
