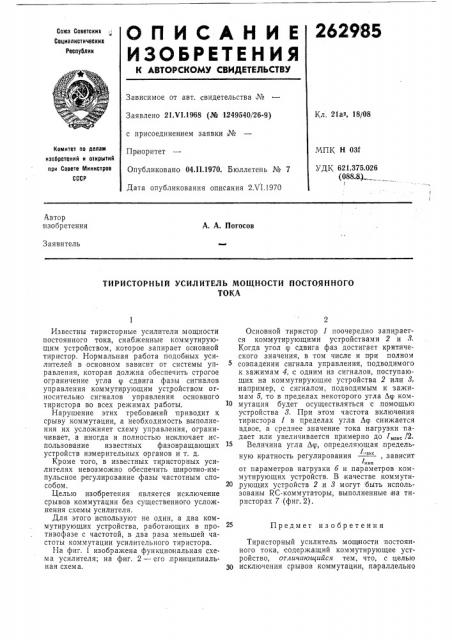

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 21.Ч1.1968 (№ 1249540f26-9) с присоединением заявки №

Приоритет

Опубликовано 04.11.1970. Бюллетень № 7

Дата опубликования описания 2Х1.1970

Кл. 21аз, 18/08

Комитет по лелам изобретений и открытий

IlQH Совете Министров

СССР

МПК H 03f

УДК 621.375.026 (088.8) Автор изобретения

А. А. Погосов

Заявитель

ТИРИСТОРНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ ПОСТОЯННОГО

ТОКА

Известны тиристорные усилители мощности постоянного тока, снабженные коммутирующим устройством, которое запирает основной тиристор. Нормальная работа подоб|ных усилителей в основном зависит от системы управления, которая должна обеспечить строгое ограничение угла ср сдвига фазы сигналов управления коммутирующим устройством относительно сигналов - управления основного тиристора во всех режимах работы.

Нарушение этих требований приводит к срыву коммутации, а необходимость выполнения их усложняет схему управления, ограничивает, а иногда и полностью исключает,использование известных фазовращающих устройств измерительных органов и т. д.

Кроме того, в известных THpKcTOpHbIx усилителях невозможно обеспечить широпно-импульсное регулирование фазы частотным способом.

Целью изобретения является исключение срывов коммутации без существенного усложнения схемы усилителя.

Для этого используют не один, а два коммутирующих устройства, работающих в противофазе с частотой, в два раза меньшей частоты коммутации усилительного тиристора, На фиг. 1 изображена функциональная схема усилителя; на фиг. 2 — его,принципиальная схема.

Основной тиристор 1 поочередно запирается коммутирующими устройствами 2 и т.

Когда угол тр сдвига фаз достигает критического значения, в том числе и при полном совпадении сигнала управления, подводимого к зажимам 4, с одним из сигналов, поступающих на коммутирующие устройства 2 или 8„ например, с сигналом, подводимым к зажимам 5, то в пределах некоторого угла Лтр ком10 мутация будет осуществляться с .помощью устройства 8. При этом частота включения тиристора 1 в пределах угла Лср снижается вдвое, а среднее значение тока нагрузки падает или увеличивается примерно до I„„, /2.

15 Величина угла Лтр, определяющая,предель акс ную кратность регулирования ", зависит

1мин от параметров нагрузки б и параметров коммутирующих устройств. В качестве коммути,рующих устройств 2,и 8 могут быть использованы RC-коммутаторы, выполненные на тир истор ах 7 (фиг. 2) .

25 Предмет изобретения

Тиристорный усилитель мощности постоянного тока, содержащий коммутирующее устройство, отличающийся тем, что, с целью

30 исключения срывов коммутации, параллельно

2i62 985 коммутирующему устройству включено дополнительное коммутирующее устройство, причем коммутирующие устройства работают Ри г.1

Фиг. 2

Составитель Э. Фридолина

Редактор Т. 3. Орловская Техред А. А. Камышникова Корректор Н. С. Сударенкова

Заказ 1320/16 Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

5 1

O-., L в противофазе один к другому с частотой, в два раза меньшей частоты усилительного тир и стор а.
