Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение в целом относится к изготовлению композитных конструкций и, в частности, к контролированию композитных заготовок во время изготовления. Более конкретно настоящее изобретение относится к способу и устройству для идентифицирования загрязняющих веществ на композитных заготовках перед отверждением этих композитных заготовок для формирования композитных конструкций.

Воздушные летательные аппараты проектируют и изготавливают с все большим содержанием композитных материалов. Композитные материалы используются в воздушном летательном аппарате для уменьшения его веса. Этот уменьшенный вес улучшает технические параметры, такие как грузоподъемность и топливная эффективность. Кроме того, композитные материалы обеспечивают больший срок службы различных компонентов в воздушном летательном аппарате.

Композитные материалы представляют собой жесткие, легкие материалы, созданные посредством комбинирования двух или большего количества функциональных компонентов. Например, композитный материал может содержать усиливающие волокна, связанные в матрице из полимерной смолы. Волокна могут быть однонаправленными или могут иметь форму тканого полотна или ткани. Для формирования композитного материала производят размещение волокон и смол.

Кроме того, использование композитных материалов для создания аэрокосмических композитных конструкций может обеспечивать возможность изготовления участков воздушного летательного аппарата крупными кусками или секциями. Например, фюзеляж в воздушном летательном аппарате может быть выполнен из цилиндрических секций для формирования фюзеляжа воздушного летательного аппарата. Другие примеры включают, без ограничения, секции крыльев, соединенные для формирования крыла, или секции стабилизатора, соединенные для формирования стабилизатора.

При изготовлении композитных конструкций слои композитного материала обычно укладывают на рабочий орган. Слои могут быть образованы из волокон в листах. Эти листы могут иметь форму тканей, ленты, жгутов волокна или другие подходящие формы. В некоторых случаях листы могут быть пропитаны смолой. Эти типы листов обычно называют препрегом.

Различные слои препрега могут быть уложены в различных ориентациях, и различные множества слоев могут быть использованы в зависимости от толщины изготовляемой композитной конструкции. Эти слои могу быть уложены вручную или с использованием автоматизированного оборудования для производства слоистых материалов, такого как машина для производства слоистых лент или система для укладки волокон.

После укладки различных слоев на рабочий орган их консолидируют и отверждают, подвергая их воздействию температуры и давления и формируя, таким образом, готовую композитную конструкцию. После этого композитная конструкция может быть проверена для определения наличия несоответствий. Контроль может быть проведен с использованием рентгеновских систем контроля, ультразвуковых систем контроля и других типов систем неразрушающего контроля.

При идентифицировании несоответствия композитная конструкция может быть доработана. В некоторых случаях несоответствие может приводить к отбраковыванию композитной конструкции и необходимости изготовления новой композитной конструкции. Примеры несоответствий, которые могут иметь место в композитной конструкции, включают пустоты, пористость, отслоение, остатки посторонних предметов (FOD) и другие типы несоответствий.

Доработка деталей или отбраковывание и изготовление композитных конструкций может вызывать задержку окончания изготовления воздушного летательного аппарата с использованием композитных конструкций. Кроме того, доработка или отбраковывание деталей может приводить к нежелательному увеличению затрат на изготовление воздушного летательного аппарата.

В связи с этим было бы желательным иметь способ и устройство, учитывающие по меньшей мере одну из рассмотренных выше проблем, а также другие возможные проблемы.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

В одном иллюстративном варианте реализации изобретения представлен способ контролирования композитной заготовки. Ответный сигнал на электромагнитное излучение, направленное к поверхности композитной заготовки, разделяют на множество длин волн для каждого участка из множества участков на поверхности композитной заготовки. На поверхности композитной заготовки идентифицируют совокупность загрязняющих веществ на основе упомянутого множества длин волн для указанного каждого участка из упомянутого множества участков. Двухмерное изображение поверхности композитной заготовки генерируют с совокупностью графических индикаторов, указывающих на совокупность загрязняющих веществ, идентифицированных на основе упомянутого множества длин волн для указанного каждого участка из упомянутого множества участков на поверхности композитной заготовки.

Еще в одном иллюстративном варианте реализации изобретения представлен способ контролирования рабочего органа для укладки слоев композитного материала. Ответный сигнал на электромагнитное излучение, направленное к поверхности рабочего органа, разделяют на множество длин волн для каждого участка из множества участков на поверхности рабочего органа перед укладкой слоев композитного материала на поверхность рабочего органа. На основе упомянутого множества длин волн для указанного каждого участка из упомянутого множества участков на поверхности рабочего органа идентифицируют совокупность загрязняющих веществ. Двухмерное изображение поверхности рабочего органа генерируют с совокупностью графических индикаторов, указывающих на совокупность загрязняющих веществ, идентифицированных на основе упомянутого множества длин волн для указанного каждого участка из упомянутого множества участков на поверхности рабочего органа.

Еще в одном иллюстративном варианте реализации изобретения представлен способ контролирования композитного материала. Ответный сигнал на электромагнитное излучение, направленное к поверхности композитного материала, разделяют на множество длин волн для каждого участка из множества участков на поверхности композитного материала. Для композитного материала идентифицируют совокупность несоответствий на основе упомянутого множества длин волн для указанного каждого участка из упомянутого множества участков. Генерируют двухмерное изображение композитного материала с совокупностью графических индикаторов, указывающих на совокупность несоответствий, идентифицированных на основе упомянутого множества длин волн для указанного каждого участка из упомянутого множества участков на поверхности композитного материала.

Еще в одном иллюстративном варианте реализации изобретения устройство содержит спектральную сенсорную систему и анализатор. Спектральная сенсорная система выполнена с возможностью разделения ответного сигнала на электромагнитное излучение, направленное к поверхности композитной заготовки, на множество длин волн и генерирования данных на основе упомянутого множества длин волн электромагнитного излучения. Анализатор выполнен с возможностью вызывать генерирование спектральной сенсорной системой указанных данных на основе ответного сигнала после укладки множества слоев композитного материала для композитной заготовки и перед отверждением упомянутого множества слоев композитного материала. Анализатор, кроме того, выполнен с возможностью генерирования двухмерного изображения поверхности композитной заготовки с совокупностью графических индикаторов, указывающих на совокупность загрязняющих веществ, идентифицированных на основе упомянутого множества длин волн для каждого участка из множества участков на поверхности композитной заготовки.

Указанные признаки и функции могут быть реализованы независимо в различных вариантах осуществления настоящего изобретения или могут быть скомбинированы с получением других вариантов осуществления изобретения, дополнительные подробности которых могут быть очевидными при обращении к последующему описанию и чертежам.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Признаки иллюстративных вариантов реализации изобретения, обеспечивающие новизну по сравнению с уровнем техники, изложены в прилагаемой формуле изобретения.

При этом иллюстративные варианты реализации изобретения, а также предпочтительный режим их применения, дополнительные цели и преимущества будут лучше поняты из следующего подробного описания иллюстративного варианта реализации изобретения при рассмотрении вместе с сопроводительными чертежами, на которых:

фигура 1 представляет собой иллюстрацию производственной среды в соответствии с иллюстративным вариантом реализации изобретения;

фигура 2 представляет собой иллюстрацию структурной схемы среды обеспечения контроля в соответствии с иллюстративным вариантом реализации изобретения;

фигура 3 представляет собой иллюстрацию структурной схемы системы формирования изображений в соответствии с иллюстративным вариантом реализации изобретения;

фигура 4 представляет собой иллюстрацию структурной схемы данных в соответствии с иллюстративным вариантом реализации изобретения;

фигура 5 представляет собой иллюстрацию системы формирования изображений в соответствии с иллюстративным вариантом реализации изобретения;

фигура 6 представляет собой иллюстрацию системы формирования изображений в соответствии с иллюстративным вариантом реализации изобретения;

фигура 7 представляет собой иллюстрацию системы формирования изображений в соответствии с иллюстративным вариантом реализации изобретения;

фигура 8 представляет собой иллюстрацию спектральной сенсорной системы в соответствии с иллюстративным вариантом реализации изобретения;

фигура 9 представляет собой иллюстрацию двухмерного изображения с графическими индикаторами в соответствии с иллюстративным вариантом реализации изобретения;

фигура 10 представляет собой иллюстрацию блок-схемы процесса контролирования композитной заготовки в соответствии с иллюстративным вариантом реализации изобретения;

фигура 11 представляет собой иллюстрацию блок-схемы процесса идентифицирования совокупности загрязняющих веществ на основе множества длин волн в соответствии с иллюстративным вариантом реализации изобретения;

фигура 12 представляет собой иллюстрацию блок-схемы процесса генерирования двухмерного изображения поверхности композитной заготовки с совокупностью графических индикаторов, указывающих на совокупность загрязняющих веществ в соответствии с иллюстративным вариантом реализации изобретения;

фигура 13 представляет собой иллюстрацию блок-схемы процесса контролирования композитной заготовки в соответствии с иллюстративным вариантом реализации изобретения;

фигура 14 представляет собой иллюстрацию системы обработки данных в соответствии с иллюстративным вариантом реализации изобретения;

фигура 15 представляет собой иллюстрацию способа изготовления воздушного летательного аппарата и его текущего ремонта в соответствии с иллюстративным вариантом реализации изобретения; и

фигура 16 представляет собой иллюстрацию воздушного летательного аппарата, в котором может быть осуществлен иллюстративный вариант реализации изобретения.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

В иллюстративных вариантах реализации изобретения рассматриваются и учитываются различные соображения. Например, в иллюстративных вариантах реализации изобретения рассматривается и учитывается, что несоответствия могут быть вызваны загрязняющими веществами во время изготовления композитной конструкции. Например, по мере укладки слоев композитного материала на заготовке, на поверхности одного из указанных слоев композитного материала могут появляться загрязняющие вещества. Эти загрязняющие вещества уже могут присутствовать на слое композитного материала, появляться из производственной среды при размещении указанного слоя на заготовке или поступать из какого-либо иного источника.

При размещении дополнительных слоев композитного материала поверх слоев, на которых присутствуют загрязняющие вещества, эти загрязняющие вещества оказываются между слоями композитного материала. В иллюстративных вариантах реализации изобретения также рассматривается и учитывается, что загрязняющие вещества могут присутствовать на поверхности рабочего органа, на котором производят укладку слоев композитного материала. Загрязняющие вещества могут прилипать к слою композитного материал, который размещают на поверхности рабочего органа. Когда загрязняющие вещества имеют форму жидкостей, эти загрязняющие вещества пропитывают один или более слоев композитного материала.

Загрязняющие вещества могут приводить к возникновению несоответствий при отверждении композитной заготовки с этими слоями. Например, без ограничения, загрязняющие вещества могут привести к появлению в нежелательных количествах по меньшей мере одного из следующего: пустоты, пористость, отслоения и другие типы несоответствий. При использовании в настоящем документе выражение "по меньшей мере одно из следующего", употребляемое со списком объектов, означает, что могут быть использованы различные комбинации из одного или большего количества приведенных в списке объектов и только один из объектов, указанных в списке, может быть необходим.

Например, выражение "по меньшей мере одно из следующего: объект А, объект В и объект С" может включать, без ограничения, объект А или объект А и объект В. Этот пример также может включать объект А, объект В и объект С или объект В и объект С.

В иллюстративных вариантах реализации изобретения рассматривается и учитывается, что присутствие загрязняющих веществ на поверхности слоев композитного материала, уложенных на композитной заготовке для композитной конструкции, может быть в виде, например, без ограничения, частиц, мусора, жидкостей, влаги и других типов нежелательных загрязняющих веществ. В иллюстративных вариантах реализации изобретения рассматривается и учитывается, что идентифицирование присутствия этих загрязняющих веществ на поверхности слоев композитного материала перед отверждением указанных слоев может уменьшить объем доработок и количество отбракованных композитных конструкций. Кроме того, уменьшение количества отбракованных композитных конструкций также приводит к уменьшению количества замен изготовленных композитных конструкций.

В иллюстративных вариантах реализации изобретения также рассматривается и учитывается, что эти загрязняющие вещества часто невидимы невооруженным глазом. Соответственно, контролирование слоев композитных материалов в отношении загрязняющих веществ может оказаться сложнее, чем желательно во время изготовления композитных конструкций из слоев композитных материалов.

Таким образом, иллюстративные варианты реализации изобретения обеспечивают создание способа и устройства для контролирования композитных заготовок. В этих иллюстративных примерах композитная заготовка может представлять собой множество слоев композитного материала, уложенных для композитной конструкции. При проведении обработки можно направлять электромагнитное излучение к поверхности композитной заготовки. Ответный сигнал на электромагнитное излучение, направленное к поверхности композитной заготовки, разделяют на множество длин волн для каждого участка из множества участков на поверхности.

Двухмерное изображение поверхности композитной заготовки генерируют с совокупностью графических индикаторов, указывающих на совокупность загрязняющих веществ, идентифицированных на основе упомянутого множества длин волн для каждого участка из совокупности участков. Выражение "совокупность" при использовании в настоящем документе в отношении предметов означает нулевое множество, один или большее количество предметов. Например, совокупность загрязняющих веществ представляет собой нулевое множество или большее количество загрязняющих веществ. Иными словами, совокупность загрязняющих веществ иногда может быть пустой совокупностью, если загрязняющих веществ не идентифицировано. Двухмерное изображение может быть использовано для определения присутствия загрязняющих веществ и для идентифицирования того, где должно быть предпринято корректирующее действие, если присутствуют загрязняющие вещества.

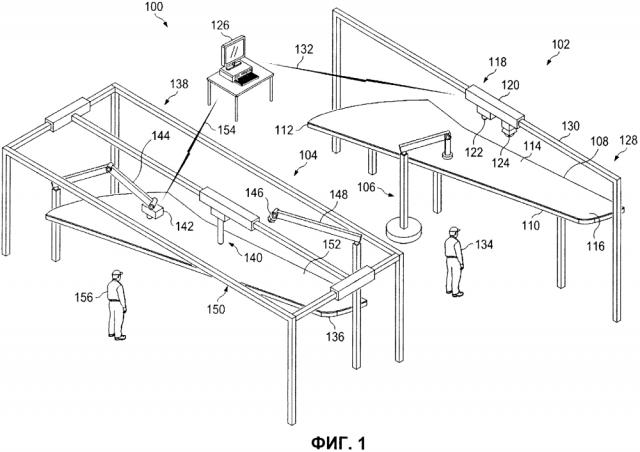

На фигуре 1 изображена иллюстрация производственной среды в соответствии с иллюстративным вариантом реализации изобретения. В этом показанном примере производственная среда 100 включает в себя установку 102 для укладки композитных материалов и установку 104 для укладки композитных материалов.

Установка 102 для укладки композитных материалов и установка 104 для укладки композитных материалов являются установками, на которых могут быть уложены слои композитного материала при изготовлении композитных конструкций. В этом иллюстративном примере система 106 для укладки композитных материалов может укладывать слои композитного материала 108 на рабочий орган 110 для композитной заготовки 112 на установке 102 для укладки композитных материалов. В этом иллюстративном примере система 106 для укладки композитных материалов представляет собой роботизированную руку, на которой выполнен исполнительный орган для укладки слоев композитного материала 108.

В этих иллюстративных примерах контролирование поверхности 114 слоев 116 в слоях композитного материала 108 выполняют перед отверждением слоев композитного материала 108. В этом иллюстративном примере контроль может быть осуществлен с использованием системы 118 контроля.

Система 118 контроля включает корпус 120, систему 122 формирования изображений, источник 124 света и компьютер 126. Корпус 120 выполнен с возможностью перемещения на инструментальном комплексе 128. В этом иллюстративном примере инструментальный комплекс 128 включает в себя систему 130 направляющих элементов и корпус 120. Корпус 120 в инструментальном комплексе 128 содержит систему 122 формирования изображений и источник 124 света.

Источник 124 света выполнен с возможностью направления света к участкам на поверхности 114 композитной заготовки 112. В частности, свет направляют к поверхности 114 слоя 116 в слоях композитного материала 108, которые формируют композитную заготовку 112.

Система 122 формирования изображений выполнена с возможностью получения ответного сигнала на свет, направленный источником 124 света на участки на поверхности 114 композитной заготовки 112. Система 122 формирования изображений выполнена с возможностью разделения ответного сигнала для каждого участка на поверхности 114 на множество длин волн. Эти данные отправляют на компьютер 126. Иными словами, ответный сигнал может быть обнаружен для каждого участка и множества длин волн, сгенерированных для этого конкретного участка на основе обнаруженного ответного сигнала. В этом иллюстративном примере данные отправляют от системы 122 формирования изображений на компьютер 126 по беспроводной линии связи 132.

Компьютер 126 производит идентификацию любых загрязняющих веществ, которые могут присутствовать на этих участках, с использованием указанных данных. Компьютер 126 выполнен с возможностью генерирования двухмерного изображения поверхности 114. В иллюстративных примерах двухмерное изображение может быть двухмерной спектрограммой ответного сигнала поверхности 114. Изображение может включать в себя графические индикаторы, указывающие на загрязняющие вещества, идентифицированные с использованием данных для каждого из участков.

Это изображение может быть использовано оператором 134 для идентифицирования любых загрязняющих веществ, которые могут находиться на поверхности 114 композитной заготовки 112. Кроме того, указанное изображение также может быть использовано для идентифицирования тех участков, в которых загрязняющие вещества находятся на поверхности 114 композитной заготовки 112.

В этих иллюстративных примерах эту идентификацию загрязняющих веществ выполняют перед отверждением композитной заготовки 112. Таким образом, загрязняющие вещества могут быть удалены с композитной заготовки 112. Например, загрязняющие вещества могут быть частицами, которые удаляют. В других примерах, если загрязняющие вещества не могут быть удалены из композитной заготовки 112, один или более слоев композитного материала 108 могут быть замещены таким образом, что загрязняющих веществ больше нет.

Еще в одном иллюстративном примере установка 104 для укладки композитных материалов включает в себя рабочий орган 136 и систему 138 для укладки композитных материалов. В этом иллюстративном примере система 138 для укладки композитных материалов включает в себя инструментальный комплекс, на котором блок для укладки композитных материалов может перемещаться относительно рабочего органа 136 для укладки слоев композитного материала на рабочий орган 136.

В этом иллюстративном примере система 140 контроля включает в себя систему 142 формирования изображений, связанную с роботизированной рукой 144 и источник 146 света, связанный с роботизированной рукой 148.

Роботизированная рука 144 и роботизированная рука 148 формируют инструментальный комплекс 150 для системы 140 контроля в этом иллюстративном примере. Система 140 контроля также включает в себя компьютер 126.

Когда один компонент "связан" еще с одним компонентом, то связь в этих показанных примерах является физической связью. Например, первый компонент, система 142 формирования изображений может считаться связанным со вторым компонентом, роботизированной рукой 144, посредством прикрепления ко второму компоненту, скрепления со вторым компонентом посредством связующего, установке на втором компоненте, приваривания ко второму компоненту, скрепления со вторым компонентом и/или присоединения ко второму компоненту каким-либо иным подходящим образом. Первый компонент также может быть присоединен ко второму компоненту с использованием третьего компонента. Первый компонент может также считаться связанным со вторым компонентом посредством формирования в виде части и/или удлинения второго компонента.

Роботизированная рука 148 перемещает источник 146 света для направления света различным участкам на поверхности 152 рабочего органа 136 в этих иллюстративных примерах. Система 142 формирования изображений может быть перемещена роботизированной рукой 144, чтобы обнаруживать ответный сигнал на свет, направленный к поверхности 152 рабочего органа 136, для каждого из участков на поверхности 152. Схожим образом, система 142 формирования изображений генерирует данные, содержащие множество длин волн для одного из участков на поверхности 152 на рабочем органе 136.

Эти данные отправляют на компьютер 126 по беспроводной линии связи 154. Компьютер 126 анализирует эти данные для определения присутствия загрязняющих веществ на поверхности 152 рабочего органа 136. Компьютер 126 также выполнен с возможностью генерирования двухмерного изображения поверхности 152 рабочего органа 136. Двухмерное изображение также может включать в себя графические индикаторы, осуществляющие идентифицирование любых загрязняющих веществ, обнаруженных на поверхности 152 рабочего органа 136.

Оператор 156 может использовать это изображение для определения присутствия загрязняющих веществ. Кроме того, оператор 156 может удалять загрязняющие вещества с поверхности 152 рабочего органа 136 перед использованием системы 138 для укладки композитных материалов, чтобы производить укладку композитного материала на рабочем органе 136. Загрязняющие вещества на поверхности 152 рабочего органа 136 могут быть перемещены на один или более слоев композитных материалов, уложенных на поверхности 152. Эти загрязняющие вещества также могут приводить к возникновению несоответствий при отверждении слоев композитных материалов для формирования композитной конструкции.

Посредством контролирования поверхности 152 рабочего органа 136 перед укладкой композитных материалов на поверхность 152 рабочего органа 136, загрязняющие вещества на поверхности 152 рабочего органа 136 могут быть идентифицированы и удалены. В результате, возникновение несоответствий на композитной конструкции, вызываемое загрязняющими веществами на поверхности 152 рабочего органа 136, может быть уменьшено.

Таким образом, могут быть уменьшены проблемы, связанные с загрязняющими веществами, вызывающими несоответствия в композитных конструкциях. Посредством контролирования, осуществляемого перед отверждением композитной заготовки 112, уменьшается вероятность нахождения несоответствий в композитной конструкции, полученной из композитной заготовки 112, по сравнению с используемыми в настоящее время способами изготовления композитных конструкций.

На фигуре 2 изображена иллюстрация структурной схемы среды обеспечения контроля в соответствии с иллюстративным вариантом реализации изобретения. Система 118 контроля и система 140 контроля в производственной среде 100 представляют собой примеры физической реализации компонентов в среде 200 обеспечения контроля согласно фигуре 2.

В этом иллюстративном примере система 202 контроля в среде 200 обеспечения контроля может быть использована для контролирования рабочего органа 204, композитной заготовки 206 или рабочего органа 204 и композитной заготовки 206.

В этих иллюстративных примерах множество слоев композитных материалов 208 формирует композитную заготовку 206. Множество слоев композитных материалов 208 укладывают на рабочий орган 204 во время изготовления композитной заготовки 206.

В этих иллюстративных примерах совокупность загрязняющих веществ 210 может иметь место на поверхности 212 композитной заготовки 206. Иными словами, совокупность загрязняющих веществ 210 присутствует на поверхности 212 на множестве слоев композитных материалов 208. В этих иллюстративных примерах совокупность загрязняющих веществ 210 присутствует на поверхности 212 слоя композитного материала, который не покрыт еще одним слоем композитного материала из множества слоев композитных материалов 208.

В этих иллюстративных примерах контролирование поверхности 212 множества слоев композитных материалов 208 может быть осуществлено перед отверждением композитной заготовки 206. В частности, это контролирование может быть осуществлено перед размещением дополнительных слоев композитных материалов сверху поверхности 212 множества слоев композитных материалов 208.

Как показано на чертежах, контроль может быть осуществлен с использованием системы 202 контроля, которая в этих иллюстративных примерах выполнена в виде системы 214 неразрушающего контроля. Система 202 контроля может включать в себя систему 216 формирования изображений, источник 218 электромагнитного излучения, инструментальный комплекс 220 и анализатор 222.

Инструментальный комплекс 220 представляет собой аппаратную систему, которая может включать в себя программное обеспечение. Инструментальный комплекс 220 может быть стационарным или может быть мобильным.

Система 216 формирования изображений и источник 218 электромагнитного излучения могут быть связаны с инструментальным комплексом 220. В некоторых иллюстративных примерах анализатор 222 также может быть связан с инструментальным комплексом 220. Инструментальный комплекс 220 служит опорой для этих и каких-либо других компонентов.

Помимо этого, инструментальный комплекс 220 может быть выполнен с возможностью перемещения компонентов, связанных с инструментальным комплексом 220, таких как, например, система 216 формирования изображений и источник 218 электромагнитного излучения. Как показано на чертежах, инструментальный комплекс 220 может включать в себя систему 223 обеспечения перемещения, выполненную с возможностью перемещения по меньшей мере одного из следующего: инструментальный комплекс 220 и композитная заготовка 206.

Источник 218 электромагнитного излучения представляет собой аппаратное устройство и может включать в себя программное обеспечение. Источник 218 электромагнитного излучения выполнен с возможностью генерирования электромагнитного излучения 224. Источник 218 электромагнитного излучения выполнен с возможностью направления электромагнитного излучения 224 к множеству участков 226 на поверхности 212 композитной заготовки 206.

В этих иллюстративных примерах источник 218 электромагнитного излучения может иметь различные формы. Например, без ограничения, источник 218 электромагнитного излучения может быть лазерной системой, галогенной системой, светодиодной системой, системой на основе дуги в атмосфере ксенона, диодной лазерной системой, лазерной системой с перестройкой частоты, системой на основе кварцевой лампы и другими подходящими типами источников электромагнитного излучения. Электромагнитное излучение 224 может быть по меньшей мере одним из следующего: видимый свет, инфракрасный свет и электромагнитное излучение других подходящих типов.

Система 216 формирования изображений представляет собой аппаратное устройство и может включать в себя программное обеспечение. Система 216 формирования изображений выполнена с возможностью получения и обработки ответного сигнала 228. Ответный сигнал 228 представляет собой ответный сигнал на электромагнитное излучение 224, направленное на множество участков 226 на поверхности 212 композитной заготовки 206. Ответный сигнал 228 на электромагнитное излучение 224, направленное к поверхности 212 композитной заготовки 206, разделяют на множество длин волн 230 для каждого из множества участков 226.

Данные 232 генерируются системой 216 формирования изображений на основе ответного сигнала 228. Например, данные 232 включают в себя данные, сгенерированные на основе множества длин волн 230, выделенных из ответного сигнала 228 для каждого участка из множества участков 226. В этих иллюстративных примерах данные 232 включают в себя интенсивность для каждой длины волн из множества длин волн 230 для конкретного участка из множества участков 226. Часть данных 232 для конкретного участка в множестве участков 226 формирует сигнатуру в этих примерах. Таким образом, множество сигнатур 233 может быть представлено для множества участков 226 в данных 232.

Данные 232 отправляют из системы 216 формирования изображений в анализатор 222 по линии связи 229. Линия связи 229 может быть проводной линией связи, беспроводной линией связи, оптической линией связи, или каким-либо другим подходящим типом линии связи.

Анализатор 222 представляет собой аппаратное устройство и может включать в себя программное обеспечение. В этих иллюстративных примерах анализатор 222 может быть реализован с использованием компьютерной системы 238. Компьютерная система 238 образована множеством компьютеров. Если присутствует больше, чем один компьютер, эти компьютеры могут быть соединены друг с другом с использованием средства связи, такого как сеть.

Анализатор 222 выполнен с возможностью генерирования изображения 234 с использованием данных 232. Изображение 234 может быть воспроизведено компьютерной системой 238. Изображение 234 может быть воспроизведено с использованием дисплейного устройства, такого как жидкокристаллический дисплей или какого-либо другого подходящего типа дисплейного устройства. В этих иллюстративных примерах изображение 234 имеет форму двухмерного изображения 236.

В этих иллюстративных примерах анализатор 222 производит идентификацию совокупности загрязняющих веществ 210 на поверхности 212 композитной заготовки 206. Как рассмотрено выше, совокупность загрязняющих веществ 210 может представлять собой пустую совокупность, в которой отсутствуют загрязняющие вещества.

Анализатор 222 производит идентификацию совокупности загрязняющих веществ 210 с использованием базы данных 240 сигнатур. Например, анализатор 222 сравнивает данные 232 с базой данных 240 сигнатур для определения присутствия загрязняющих веществ. Более конкретно, множество сигнатур 233 сравнивают с сигнатурами 241 в базе данных 240 сигнатур. В этих иллюстративных примерах база данных 240 сигнатур является базой данных длин волн для известных загрязняющих веществ.

Сигнатуры 241 содержат информационные материалы. Эти материалы могут включать по меньшей мере одно из следующего: загрязняющие вещества, ожидаемые композитные материалы и другие материалы. В этих иллюстративных примерах сигнатура материала содержит множество интенсивностей для множества длин волн, которые присутствуют для загрязняющего вещества. Интенсивности для различных длин волн для материала формируют сигнатуры для этого конкретного материала. В этих иллюстративных примерах указанные интенсивности при различных длинах волн уникальны для материала.

В результате, интенсивности для упомянутого множества длин волн 230 в данных 232 могут быть сравнены с сигнатурами 241 для определения присутствия загрязняющего вещества. База данных 240 сигнатур также может быть использована для идентифицирования материалов, присутствие которых ожидается в композитной заготовке 206.

Таким образом, анализатор 222 может также осуществлять идентифицирование типов композитных материалов, используемых в множестве слоев композитных материалов 208. Таким образом, анализатор 222 может также определять, представляет ли собой множество слоев композитных материалов 208 необходимый тип композитных материалов для использования в композитной заготовке 206.

В этих иллюстративных примерах совокупность графических индикаторов 242 включена в изображение 234. Совокупность графических индикаторов 242 используют для идентифицирования совокупности загрязняющих веществ 210 для каждого участка из множества участков 226 на поверхности 212 композитной заготовки 206. Иными словами, каждый участок в множестве участков 226 может не иметь загрязняющих веществ или иметь одно или большее количество загрязняющих веществ.

В этих иллюстративных примерах совокупность графических индикаторов 242 включена в множество участков 244 в изображении 234, соответствующих количеству участков 226 на поверхности 212 композитной заготовки 206. Иными словами, графический индикатор в совокупности графических индикаторов 242, используемый для идентифицирования загрязняющего вещества в совокупности загрязняющих веществ 210, может быть размещен в участке внутри множества участков 244 в изображении 234 таким образом, что это участок соответствует участку в множестве участков 226 на поверхности 212, на которой присутствует указанное загрязняющее вещество.

Иными словами, размещение совокупности графических индикаторов 242 в множестве участков 244 выполняют таким образом, что оператор может идентифицировать указанные соответствующие участки в множестве участков 226, когда он смотрит на поверхность 212 композитной заготовки 206. Кроме того, совокупность графических индикаторов 242 также может включать в себя графические индикаторы, которые указывают на отсутствие загрязняющего вещества на поверхности 212 в некоторых иллюстративных примерах.

Помимо этого, в некоторых иллюстративных примерах анализатор 222 может проецировать изображение 234 на поверхность 212 композитной заготовки 206. Это проецирование изображения 234 может быть осуществлено системой 216 формирования изображений. Проецирование изображения 234 на поверхность 212 композитной заготовки 206 происходит таким образом, что совокупность графических индикаторов 242 отображается на совокупности загрязняющих веществ 210 на поверхности 212 композитной заготовки 206. В этих иллюстративных примерах совокупность графических индикаторов 242 может иметь отношение один к одному таким образом, что графические индикаторы показывают фактический размер загрязняющих веществ в совокупности загрязняющих веществ 210, когда изображение 234 с совокупностью графических индикаторов 242 проецируют на поверхность 212 композитной заготовки 206.

В этих иллюстративных примерах этапы разделения ответного сигнала 228 на множество длин волн 230 для каждого участка из множества участков 226 на поверхности 212, идентифицирования совокупности загрязняющих веществ 210 на основе м
