Устройство отображения изображения и способ управления устройством отображения изображения

Устройство отображения изображения и способ управления устройством отображения изображения

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0001] Настоящее изобретение относится к устройству отображения изображения и способу управления устройством отображения изображения.

Уровень техники

[0002] В уровне техники известно устройство отображения, которое включает в себя источник света, первый пространственный модулятор света, установленный для модуляции света от источника света, отображающий экран, включающий в себя второй пространственный модулятор света, и оптическую систему, выполненную с возможностью проецирования света, модулированного первым пространственным модулятором света на первую поверхность отображающего экрана (например, PTL 1). В таком устройстве отображения, изображение с высокой контрастностью может отображаться с широким динамическим диапазоном.

Библиография

Патентный источник

[0003] [PTL 1] JP-T-2004-523001

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Техническая проблема

[0004] Однако, в устройстве отображения, раскрытом в PTL 1, даже когда второй пространственный модулятор света согласуется с первым пространственным модулятором света для регулировки света, происходит влияние освещения на периферийных пикселях согласованных пикселей. Таким образом, поскольку пиксели на периферии второго пространственного модулятора света также освещаются путем расширения света освещения, излучаемого из первого пространственного модулятора света, в ряде случаев желаемое изображение может не выводиться. Например, в ряде случаев, яркость света изображения, излучаемого из второго пространственного модулятора света, снижается. Соответственно, не обязательно осуществлять управление с учетом расширения света освещения из первого пространственного модулятора света. В дальнейшем, "пространственный модулятор света" именуется "устройством модуляции света".

Решение проблемы

[0005] Изобретение было сделано для решения, по меньшей мере, части вышеописанных проблем и может быть реализовано в следующих формах или примерах применения.

[0006] Пример применения 1

Устройство отображения изображения согласно этому примеру применения включает в себя: первое устройство модуляции света, которое включает в себя множество отображающих пикселей и модулирует свет на основании входной первой информации изображения; блок освещения, который включает в себя множество элементов регулировки света и излучает отрегулированный свет на первое устройство модуляции света; блок хранения распределения освещения, где хранится диапазон освещения, в котором свет, излучаемый из элементов регулировки света, освещает отображающие пиксели первого устройства модуляции света; и блок принятия решения по информации регулировки света, который принимает решение по информации регулировки света для управления элементами регулировки света блока освещения на основании величины признака первой информации изображения, соответствующей отображающим пикселям диапазона освещения, хранящегося в блоке хранения распределения освещения.

[0007] Устройство отображения изображения включает в себя первое устройство модуляции света, включающее в себя отображающие пиксели, и блок освещения, включающий в себя элементы регулировки света. Блок принятия решения по информации регулировки света принимает решение по информации регулировки света для управления элементами регулировки света блока освещения на основании величины признака первой информации изображения согласно отображающим пикселям диапазона освещения первого устройства модуляции света, освещающего свет, отрегулированный элементами регулировки света. Соответственно, блок освещения может осуществлять регулировку света с учетом величины признака первой пиксельной информации, соответствующей диапазону освещения света освещения.

[0008] Пример применения 2

В устройстве отображения изображения согласно примеру применения, в блоке хранения распределения освещения дополнительно хранится информация распределения интенсивности освещения, с которой свет, излучаемый из элементов регулировки света, освещает отображающие пиксели первого устройства модуляции света. Устройство отображения изображения дополнительно включает в себя: блок вычисления значения освещения, который вычисляет значение освещения света, поступающего на каждый из отображающих пикселей первого устройства модуляции света, на основании информации регулировки света блока освещения и информации распределения интенсивности освещения; и блок генерации информации изображения, который генерирует вторую информацию изображения для задания в первом устройстве модуляции света на основании значения освещения, вычисленного блоком вычисления значения освещения и первой информации изображения.

[0009] В устройстве отображения изображения, блок вычисления значения освещения вычисляет значение освещения света, достигающего каждого отображающего пикселя первого устройства модуляции света на основании информации регулировки света и информации распределения интенсивности освещения. Блок генерации информации изображения генерирует вторую информацию изображения для задания в первом устройстве модуляции света на основании значения освещения и первой информации изображения. Соответственно, можно генерировать вторую информацию изображения для задания в первом устройстве модуляции света с учетом света освещения от блока освещения. Таким образом, можно генерировать пиксельную информацию (пиксельное значение) для задания в отображающем пикселе.

[0010] Пример применения 3

В устройстве отображения изображения согласно примеру применения, в блоке генерации информации изображения, значение, полученное делением пиксельного значения первой информации изображения на значение освещения, задается как пиксельное значение второй информации изображения.

[0011] В устройстве отображения изображения, значение, полученное делением первой информации изображения на значение освещения, задается равным второй информации изображения. Соответственно, с учетом управления яркостью путем регулировки света блока освещения, яркость первой информации изображения может поддерживаться, по существу, постоянной даже во второй информации изображения.

[0012] Пример применения 4

В устройстве отображения изображения согласно примеру применения, величина признака первой информации изображения в блоке принятия решения по информации регулировки света задается равной максимальному значению пиксельного значения первой информации изображения в диапазоне освещения.

[0013] В устройстве отображения изображения, величина признака первой информации изображения предполагается равной максимальному значению пиксельного значения первой информации изображения в диапазоне освещения. Соответственно, можно препятствовать снижению яркости значения освещения, которым освещаются отображающие пиксели первого устройства модуляции света, и, таким образом можно осуществлять управление регулировки света, способное воспроизводить, по существу, яркость входной первой информации изображения.

[0014] Пример применения 5

Устройство отображения изображения согласно этому примеру применения включает в себя: первое устройство модуляции света, которое модулирует свет; блок освещения, который включает в себя множество элементов регулировки света и излучает отрегулированный свет на первое устройство модуляции света; и блок управления модуляцией света, который управляет первым устройством модуляции света и блоком освещения на основании первой информации изображения. Множество элементов регулировки света освещает каждый диапазон освещения в первом устройстве модуляции света. Каждый из диапазонов освещения перекрывается с частью взаимно соседнего диапазона освещения. Когда первая информация изображения указывает максимальный уровень серого в одном периоде кадра или одном периоде подкадра в качестве уровня серого, по меньшей мере, частичной области для области, в которой диапазон освещения перекрывается, блок управления модуляцией света управляет блоком освещения таким образом, что элементы регулировки света, освещающие частичную область, совместно излучают свет с максимальным уровнем серого из множества элементов регулировки света.

[0015] В устройстве отображения изображения, множество элементов регулировки света освещает каждый диапазон освещения на первом устройстве модуляции света и каждый диапазон освещения перекрывается с частями взаимно соседних диапазонов освещения. Когда первая информация изображения указывает максимальный уровень серого в одном периоде кадра или одном периоде подкадра как уровень серого, по меньшей мере, частичной области области, в которой диапазон освещения перекрывается, блок управления модуляцией света управляет блоком освещения таким образом, что элементы регулировки света, освещающие частичную область, совместно излучают свет с максимальным уровнем серого из множества элементов регулировки света. Соответственно, можно освещать отображающие пиксели максимального уровня серого с максимальным уровнем серого.

[0016] Пример применения 6

Способ управления устройством отображения изображения согласно этому примеру применения является способом управления устройством отображения изображения, включающим в себя первое устройство модуляции света, которое включает в себя множество отображающих пикселей и модулирует свет на основании входной первой информации изображения, блок освещения, который включает в себя множество элементов регулировки света и излучает отрегулированный свет на первое устройство модуляции света, и блок хранения распределения освещения, где хранится диапазон освещения, в котором свет, излучаемый из элементов регулировки света, освещает отображающие пиксели первого устройства модуляции света. Способ включает в себя этап принятия решения по информации регулировки света, на котором принимают решение по информации регулировки света для управления элементами регулировки света блока освещения на основании величины признака первой информации изображения, соответствующей отображающим пикселям диапазона освещения, хранящегося в блоке хранения распределения освещения.

[0017] Согласно способу управления устройством отображения изображения, блок освещения может осуществлять регулировку света с учетом величины признака первой пиксельной информации, соответствующей диапазону освещения света освещения.

[0018] Пример применения 7

Согласно способу управления устройством отображения изображения согласно примеру применения, в блоке хранения распределения освещения дополнительно хранится информация распределения интенсивности освещения, с которой свет, излучаемый из элементов регулировки света, освещает отображающие пиксели первого устройства модуляции света. Способ дополнительно включает в себя: этап вычисления значения освещения вычисления, на котором значение освещения света, поступающего на каждый из отображающих пикселей первого устройства модуляции света, на основании информации регулировки света блока освещения и информации распределения интенсивности освещения; и этап генерации информации изображения, на котором генерируют вторую информацию изображения для задания в первом устройстве модуляции света на основании значения освещения, вычисленного на этапе вычисления значения освещения и первой информации изображения.

[0019] Согласно способу управления устройством отображения изображения, можно генерировать вторую информацию изображения для задания в первом устройстве модуляции света с учетом света освещения от блока освещения. Таким образом, можно генерировать пиксельную информацию (пиксельное значение) для задания в отображающих пикселях.

[0020] Когда устройство отображения изображения и способ управления устройством отображения изображения вышеописанный построены с использованием компьютера, включенного в устройство отображения изображения, вышеприведенные формы и примеры применения могут быть сконфигурированы аспектом программы, реализующей функции или носителя записи, где записана программа, таким образом, что компьютер может считывать программу.

В качестве носителя записи, можно использовать различные компьютерно-считываемые носители, например, гибкий диск, жесткий диск (HDD), компакт-диск с возможностью только чтения (CD-ROM), цифровой универсальный диск (DVD), диск Blu-ray (зарегистрированный товарный знак), магнито-оптический диск, энергонезависимую карту памяти, внутреннее запоминающее устройство (полупроводниковую память, например, оперативную память (RAM) или постоянную память (ROM)) устройства отображения изображения, или внешнее запоминающее устройство (память на универсальной последовательной шине (USB) и т.п.) устройства отображения изображения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0021] Фиг. 1 – схема упрощенной конфигурации, иллюстрирующая оптические блоки проектора согласно варианту осуществления.

Фиг. 2 – блок-схема, демонстрирующая упрощенную конфигурацию проектора согласно варианту осуществления.

Фиг. 3 – вид в перспективе, иллюстрирующий расположение жидкокристаллического светового затвора регулировки света и жидкокристаллического светового затвора отображения.

Фиг. 4 – вид спереди, иллюстрирующий жидкокристаллический световой затвор регулировки света и жидкокристаллический световой затвор отображения, фиг. 4(a) – вид спереди для жидкокристаллического светового затвора регулировки света, и фиг. 4(b) – вид спереди для жидкокристаллического светового затвора отображения.

Фиг. 5 – диаграмма, иллюстрирующая распределение интенсивности в диапазоне освещения жидкокристаллических световых затворов отображения.

Фиг. 6 – блок-схема операций, демонстрирующая процесс, осуществляемый блоком управления световым затвором проектора.

Фиг. 7 – вид в перспективе, иллюстрирующий матрицу LED.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0022] Вариант осуществления

В дальнейшем, согласно варианту осуществления устройства отображения изображения, проектор, который отображает изображение путем модуляции света, излучаемого из источника света на основании информации изображения (сигнала изображения) и проецирования модулированного света на внешний экран и т.п., будет описан со ссылкой на чертежи.

[0023] На фиг. 1 показана схема упрощенной конфигурации, иллюстрирующая оптические блоки проектора согласно варианту осуществления.

Как показано на фиг. 1, проектор 1 включает в себя устройство 11 источника света, первую фасеточную линзу 12a и вторую фасеточную линзу 12b, которые являются фасеточными линзами (блоками равномерного освещения), устройство 13 преобразования поляризации, дихроичные зеркала (цветоделительные блоки) 14a и 14b, отражающие зеркала 15a, 15b и 15c, жидкокристаллические световые затворы 17R2, 17G2, 17B2 регулировки света, выступающие в роли второго устройства модуляции света, жидкокристаллические световые затворы 17R1, 17G1 и 17B1 отображения, выступающие в роли первого устройства модуляции света, кросс-дихроичную призму 18 и проекционную линзу (блок проецирования) 19.

[0024] Оптическая система освещения согласно варианту осуществления выполнена таким образом, что включает в себя устройство 11 источника света, первую фасеточную линзу 12a и вторую фасеточную линзу 12b (именуемые фасеточными линзам 12a и 12b) и устройство 13 преобразования поляризации. Устройство 11 источника света выполнено таким образом, что включает в себя ламповый источник 11a света, например, ртутную лампу высокого давления, и отражатель 11b, который отражает свет от лампового источника 11a света. В качестве блоков равномерного освещения, которые унифицируют распределение освещенности от источника света в жидкокристаллических световых затворах 17R, 17G, 17B, которые являются освещенными областями, первая фасеточная линза 12a и вторая фасеточная линза 12b установлены последовательно со стороны устройства 11 источника света. Каждая из фасеточных линз 12a и 12b выполнена таким образом, что включает в себя множество линз и функционирует как блок равномерного освещения, унифицирующий распределение освещенности света, излучаемого из устройства 11 источника света в жидкокристаллическом световом затворе, который является освещенной областью. Свет, излучаемый из устройства 11 источника света, излучается от блока равномерного освещения на устройство 13 преобразования поляризации.

[0025] Устройство 13 преобразования поляризации выполнено таким образом, что включает в себя матрицу поляризационных делителей пучка (матрицу PBS), установленную со стороны блока равномерного освещения, и матрицу полуволновых пластин, установленную со стороны дихроичного зеркала 14a. Устройство 13 преобразования поляризации установлено между блоком равномерного освещения и дихроичным зеркалом 14a.

[0026] Конфигурация заднего каскада устройства 11 источника света будет описана совместно с работой каждого составного элемента. Дихроичное зеркало 14a для отражения синего и зеленого света пропускает красный свет LR светового потока из устройства 11 источника света и отражает синий свет LB и зеленый свет LG. Красный свет LR, пропущенный через дихроичное зеркало 14a, отражается отражающим зеркалом 15c, падает на жидкокристаллический световой затвор 17R2 регулировки красного света таким образом, что здесь регулируется его интенсивность (количество света), и затем падает на жидкокристаллический световой затвор 17R1 отображения красного света. Жидкокристаллический световой затвор 17R2 регулировки красного света располагается между отражающим зеркалом 15c, расположенным со стороны дихроичного зеркала 14a и жидкокристаллическим световым затвором 17R1 отображения красного света.

[0027] С другой стороны, свет цвета, отраженный дихроичным зеркалом 14a, зеленый свет LG отражается дихроичным зеркалом 14b отражения зеленого света, падает на жидкокристаллический световой затвор 17G2 регулировки зеленого света таким образом, что его интенсивность (количество света) регулируется, и затем падает на жидкокристаллический световой затвор 17G1 отображения зеленого света. Жидкокристаллический световой затвор 17G2 регулировки зеленого света располагается между дихроичным зеркалом 14b, расположенным со стороны дихроичного зеркала 14a, жидкокристаллическим световым затвором 17G1 отображения зеленого света. С другой стороны, синий свет LB проходит через дихроичное зеркало 14b, падает на жидкокристаллический световой затвор 17B2 регулировки синего света через промежуточную систему R1, включающую в себя промежуточную линзу 16a, отражающее зеркало 15a, промежуточную линзу 16b, отражающее зеркало 15b и промежуточную линзу 16c, таким образом, что его интенсивность (количество света) регулируется, и затем падает на жидкокристаллический световой затвор 17B1 отображения синего света. Жидкокристаллический световой затвор 17B2 регулировки синего света располагается между промежуточной линзой 16c, расположенной со стороны дихроичного зеркала 14b, и жидкокристаллическим световым затвором 17B1 отображения синего света.

[0028] Согласно варианту осуществления, вышеописанный жидкокристаллические световые затворы 17R2, 17G2 и 17B2 регулировки света и жидкокристаллические световые затворы 17R1, 17G1 и 17B1 отображения располагаются на заранее определенном расстоянии.

[0029] Вышеописанные жидкокристаллические световые затворы 17R2, 17G2 и 17B2 регулировки света в упрощенном виде выполнены таким образом, что включает в себя жидкокристаллическую панель, в которой жидкокристаллический слой проложен между одной парой стеклянных подложек (светопропускающих подложек), светопропускающие электроды сформированы на поверхностях одной пары стеклянных подложек по обе стороны жидкокристаллического слоя, и пленки выравнивания сформированы на поверхностях светопропускающих электродов на жидкокристаллическом слое и поляризационных пластин, уложенных в стопку по обе стороны жидкокристаллической панели.

[0030] Жидкокристаллический световой затвор 17R2 регулировки красного света может свободно изменять коэффициент пропускания в диапазоне коэффициента пропускания от значения, близкого к 0%, до 100%, когда величина подаваемого напряжения изменяется во время приема сигнала возбуждения от блока 110b возбуждения жидкого кристалла регулировки света, который будет описан ниже, и во время подачи сигнала возбуждения на светопропускающие электроды. Благодаря изменению коэффициента пропускания в диапазоне от значения, близкого к 0%, до 100%, таким образом, интенсивность (количество света) красного света LR, излучаемого от жидкокристаллического светового затвора 17R2 регулировки красного света, может изменяться. Интенсивность (количество света) красного света LR регулируется жидкокристаллическим световым затвором 17R2 регулировки красного света путем увеличения интенсивности (количества света) красного света LR таким образом, что коэффициент пропускания увеличивается за счет снижения подаваемого напряжения согласно видео, или коэффициент пропускания уменьшается путем увеличения интенсивности (количества света) красного света LR или повышения подаваемого напряжения.

[0031] Жидкокристаллический световой затвор 17G2 регулировки зеленого света может свободно изменять коэффициент пропускания в диапазоне коэффициента пропускания от значения, близкого к 0%, до 100%, когда величина подаваемого напряжения изменяется во время приема сигнала возбуждения от блока 110b возбуждения жидкого кристалла регулировки света, который будет описан ниже, и во время подачи сигнала возбуждения на светопропускающие электроды. Благодаря изменению коэффициента пропускания в диапазоне от значения, близкого к 0%, до 100%, таким образом, интенсивность (количество света) зеленого света LG, излучаемого от жидкокристаллического светового затвора 17G2 регулировки зеленого света, может изменяться. Интенсивность (количество света) зеленого света LG регулируется жидкокристаллическим световым затвором 17G2 регулировки зеленого света.

[0032] Жидкокристаллический световой затвор 17B2 регулировки синего света может свободно изменять коэффициент пропускания в диапазоне коэффициента пропускания от значения, близкого к 0%, до 100%, когда величина подаваемого напряжения изменяется во время приема сигнала возбуждения от блока 110b возбуждения жидкого кристалла регулировки света, который будет описан ниже, и во время подачи сигнала возбуждения на светопропускающие электроды. Благодаря изменению коэффициента пропускания в диапазоне от значения, близкого к 0%, до 100%, таким образом, интенсивность (количество света) синего света LB, излучаемого от жидкокристаллического светового затвора 17B2 регулировки синего света, может изменяться. Интенсивность (количество света) синего света LB регулируется жидкокристаллическим световым затвором 17B2 регулировки синего света.

[0033] Три цветовые составляющие света, модулированного жидкокристаллическими световыми затворами 17R1, 17G1 и 17B1 отображения, падают на кросс-дихроичную призму 18. В призме, четыре прямоугольные призмы соединены и множественные слои диэлектрика, отражающий красный свет, и множественные слои диэлектрика, отражающий синий свет, сформированы в форме креста на внутренней поверхности призмы. Три цветовые составляющие света объединяются этими множественными слоями диэлектрика таким образом, что формируется свет, указывающий цветное изображение. Объединенный свет проецируется на проекционную поверхность SC, например, экран, проекционной линзой 19, которая является проекционной оптической системой, и, таким образом, отображается расширенное изображение.

[0034] Проектор 1 включает в себя "блок освещения", который включает в себя множество элементов регулировки света и может независимо управлять количеством света для света, излучаемого из каждого элемента регулировки света. Согласно варианту осуществления, блок освещения включает в себя устройство 11 источника света и жидкокристаллические световые затворы 17R2, 17G2 и 17B2 регулировки света. "Элементы регулировки света", включенные в блок освещения, могут регулировать количество света для света, падающего на другой оптический элемент, который является целью освещения, из элемента регулировки света. Блок освещения также может независимо управлять количеством света для света, излучаемого из каждого из множества элементов регулировки света. Согласно варианту осуществления, пиксели регулировки света, включенные в жидкокристаллические световые затворы 17R2, 17G2 и 17B2 регулировки света, соответствуют элементам регулировки света.

[0035] Далее будет описано управление проектора 1 согласно варианту осуществления.

В случае проектора, отвечающего уровню техники, не имеющего функции регулировки света, входная информация изображения (видеосигнал) подвергается надлежащему процессу коррекции для подачи на блок возбуждения жидкого кристалла (возбудитель жидкокристаллической панели) без изменения. Однако, в случае проектора, имеющего функцию регулировки света согласно варианту осуществления, необходимо управлять интенсивностью света каждого цвета на основании информации изображения.

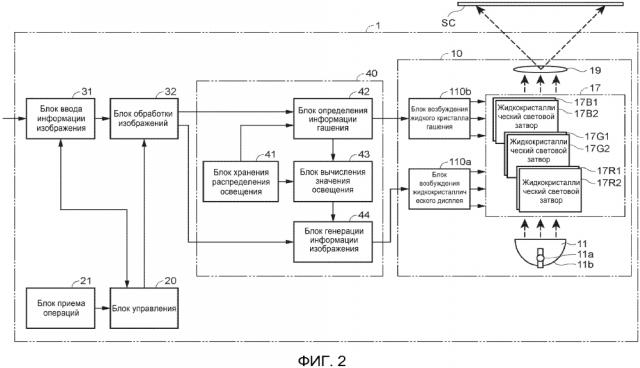

[0036] На фиг. 2 показана блок-схема, демонстрирующая упрощенную конфигурацию проектора 1 согласно варианту осуществления.

Как показано на фиг. 2, проектор 1 включает в себя блок 10 проецирования изображения, выступающий в роли блока отображения, блок 20 управления, блок 21 приема операций, блок 31 ввода информации изображения, блок 32 обработки изображений и блок 40 управления световым затвором.

[0037] Блок 10 проецирования изображения выполнен таким образом, что включает в себя устройство 11 источника света, три жидкокристаллических световых затвора 17R1, 17G1 и 17B1 отображения, три жидкокристаллических световых затвора 17R2, 17G2 и 17B2 регулировки света, проекционную линзу 19, выступающую в роли проекционной системы, блок 110a возбуждения жидкого кристалла отображения и блок 110b возбуждения жидкого кристалла регулировки света. Жидкокристаллические световые затворы 17R1, 17G1 и 17B1 отображения и жидкокристаллические световые затворы 17R2, 17G2 и 17B2 регулировки света совместно именуются блоком 17 жидкокристаллического светового затвора.

[0038] На блоке 10 проецирования изображения, количество света для света, излучаемого из устройства 11 источника света, регулируется жидкокристаллическими световыми затворами 17R2, 17G2, 17B2 регулировки света, свет модулируется в свет изображения жидкокристаллическими световыми затворами 17R1, 17G1 и 17B1 отображения, и свет изображения проецируется от проекционной линзы 19 для отображения в качестве изображения на проекционной поверхности SC.

[0039] Свет, излучаемый из устройства 11 источника света, преобразуется в свет с, по существу, равномерным распределением яркости посредством интеграционной оптической системы, например, фасеточных линз 12a и 12b, свет разделяется на красную (R), зеленую (G) и синюю (B) цветовые составляющие света, которые являются тремя основными цветами света посредством оптической системы цветоделения, например, дихроичных зеркал 14a и 14b, и затем разделенные цветовые составляющие падают на жидкокристаллические световые затворы 17R1, 17G1 и 17B1 отображения и жидкокристаллические световые затворы 17R2, 17G2, 17B2 регулировки света.

[0040] Жидкокристаллические световые затворы 17R1, 17G1 и 17B1 отображения и жидкокристаллические световые затворы 17R2, 17G2, 17B2 регулировки света выполнены таким образом, что включает в себя жидкокристаллическую панель, в которой жидкий кристалл загерметизирован между парой прозрачных подложек. Каждый из жидкокристаллических световых затворов 17R1, 17G1 и 17B1 отображения и жидкокристаллических световых затворов 17R2, 17G2, 17B2 регулировки света имеет прямоугольную пиксельную область, в которой множество отображающих пикселей и множество пикселей регулировки света (элементов регулировки света) размещены в матричной форме таким образом, что напряжение возбуждения можно подавать на жидкий кристалл для каждого пикселя.

[0041] Когда блок 110b возбуждения жидкого кристалла регулировки света подает напряжение возбуждения на каждый пиксель регулировки света согласно значению пикселя регулировки света (величине регулировки света), каждый пиксель регулировки света задается равным коэффициент пропускания света согласно значению пикселя регулировки света. Таким образом, свет, излучаемый из устройства 11 источника света, проходит через пиксельную область жидкокристаллических световых затворов 17R2, 17G2, 17B2 регулировки света таким образом, что количество света регулируется и выводится как свет согласно величине регулировки света. Свет, выводимый из жидкокристаллических световых затворов 17R2, 17G2, 17B2 регулировки света, соответственно, освещает жидкокристаллические световые затворы 17R1, 17G1 и 17B1 отображения.

[0042] Когда блок 110a возбуждения жидкого кристалла отображения подает напряжение возбуждения согласно информации изображения на каждый отображающий пиксель, на каждом отображающем пикселе устанавливается коэффициент пропускания света согласно информации изображения. Таким образом, свет, излучаемый из жидкокристаллических световых затворов 17R2, 17G2, 17B2 регулировки света, проходит через пиксельную область жидкокристаллических световых затворов 17R1, 17G1 и 17B1 отображения, модулируясь таким образом, что свет изображения, согласно информации изображения, формируется для каждой цветовой составляющей света. Сформированный свет изображения соответствующих цветов объединяется для каждого пикселя оптической системой объединения цветов (не представленной на фиг. 2) таким образом, что формируется свет цветного изображения, и затем свет изображения расширяется и проецируется проекционной линзой 19.

[0043] Блок 20 управления включает в себя центральный процессор (CPU), RAM, используемую для временного хранения различных видов данных и т.п., и энергонезависимую ROM и, в целом, управляет работой проектора 1, предписывая CPU действовать согласно программе управления, хранящейся в ROM. Таким образом, блок 20 управления функционирует как компьютер.

[0044] Блок 21 приема операций включает в себя множество операционных клавиш, позволяющих пользователю вводить в проектор 1 различные инструкции. Примерами операционных клавиш, включенных в блок 21 приема операций согласно варианту осуществления, могут служить клавиша питания, используемая для включения или выключения питания, клавиша переключения ввода, используемая для переключения входного видеосигнала, клавиши меню, используемые для отображения изображения меню для различных видов настроек, клавиши направления, используемые для выбора элемента из изображения меню, и клавиша принятия решения, используемая для подтверждения выбранного элемента.

[0045] Когда пользователь оперирует любой из различных операционных клавиш блока 21 приема операций, блок 21 приема операций принимает операцию и выводит сигнал управления, соответствующий оперируемой операционной клавише, на блок 20 управления. Затем, когда сигнал управления поступает от блока 21 приема операций, блок 20 управления осуществляет процесс на основании входного сигнала управления для управления работой проектора 1. Пульт дистанционного управления (не показан) способный осуществлять удаленную операцию, может быть выполнен с возможностью использования в качестве блока ввода операций вместо блока 21 приема операций или совместно с блоком 21 приема операций. В этом случае, пульт дистанционного управления передает сигнал операции, например, инфракрасное излучение, согласно содержанию операции пользователя, и блок приема сигналов дистанционного управления (не показан) принимает сигнал операции и доставляет сигнал операции на блок 20 управления.

[0046] Блок 31 ввода информации изображения включает в себя множество входов, и информация изображения в различных форматах поступает от внешнего устройства подачи изображения (не показано), например, устройства воспроизведения видео или персонального компьютера, на входы. Блок 31 ввода информации изображения выбирает информацию изображения на основании инструкции от блока 20 управления и выводит выбранную информацию изображения на блок 32 обработки изображений. Информация изображения соответствует первой информации изображения.

[0047] Блок 32 обработки изображений преобразует информацию изображения, поступающую от блока 31 ввода информации изображения, в информацию изображения, указывающую уровень серого каждого отображающего пикселя. Дополнительно, на основании инструкции блока 20 управления, блок 32 обработки изображений осуществляет процесс регулировки качества изображения на преобразованной информации изображения для регулировки качества изображения, например, яркости, контрастности, резкости или насыщенности. Блок 32 обработки изображений также может накладывать изображение экранного меню (OSD), например, изображение меню, на входное изображение. Затем блок 32 обработки изображений выводит обработанную информацию изображения на блок 42 принятия решения по информации регулировки света и блок 44 генерации информации изображения блока 40 управления световым затвором.

[0048] Блок 40 управления световым затвором выполнен таким образом, что включает в себя блок 41 хранения распределения освещения, блок 42 принятия решения по информации регулировки света, блок 43 вычисления значения освещения, блок 44 генерации информации изображения. Блок 40 управления световым затвором соответствует блоку управления модуляцией света.

[0049] Блок 41 хранения распределения освещения выполнен таким образом, что включает в себя энергонезависимую память. В блоке 41 хранения распределения освещения хранится диапазон освещения и распределение интенсивности, в котором свет, излучаемый из пикселей регулировки света жидкокристаллических световых затворов 17R2, 17G2, 17B2 регулировки света, соответственно, освещает жидкокристаллические световые затворы 17R1, 17G1 и 17B1 отображения. Хранилище может быть организовано в виде поисковой таблицы (LUT) или может использоваться как функция. В данном случае, распределение интенсивности соответствует информации распределения интенсивности освещения.

[0050] Диапазон освещения и распределение интенсивности определяются согласно соотношению установки между жидкокристаллическим световым затвором регулировки света и жидкокристаллическим световым затвором отображения. Информация, касающаяся диапазона освещения и распределения интенсивности, может сохраняться для каждой цветовой составляющей света в соответствии с соотношением установки между жидкокристаллическим световым затвором регулировки света и жидкокристаллическим световым затвором отображения. При одном и том же соотношении установки каждой цветовой составляющей света, информация может сохраняться как один вид соотношения.

[0051] Здесь будут описаны диапазон освещения и распределение интенсивности.

На фиг. 3 показан вид в перспективе, иллюстрирующий расположение жидкокристаллического светового затвора 17R2 регулировки света и жидкокристаллического светового затвора 17R1 отображения.

На фиг. 4 показан вид спереди, иллюстрирующий жидкокристаллический световой затвор 17R2 регулировки света и жидкокристаллический световой затвор 17R1 отображения, на фиг. 4(a) показан вид спереди для жидкокристаллического светового затвора 17R2 регулировки света, и на фиг. 4(b) показан вид спереди для жидкокристаллического светового затвора 17R1 отображения.

[0052] На фиг. 3 и 4 проиллюстрированы жидкокристаллический световой затвор 17R2 регулировки света и жидкокристаллический световой затвор 17R1 отображения. Хотя это не показано, жидкокристаллические световые затворы 17G2 и 17B2 регулировки света и жидкокристаллические световые затворы 17G1 и 17B1 отображения имеют одинаковую конфигурацию. В данном случае, описание будет приведено с использованием жидкокристаллического светового затвора 17R2 регулировки света и жидкокристаллического светового затвора 17R1 отображения.

[0053] Согласно варианту осуществления, для облегчения описания, жидкокристаллический световой затвор 17R2 регулировки света имеет конфигурацию пикселей регулировки света 3 строки × 4 столбца. Координаты каж
