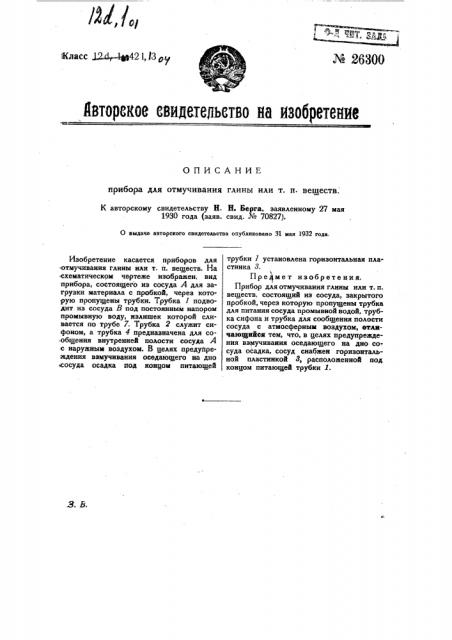

Жласс,ЫЫ,: р42 1, 13 ó № 26300 йатОРЕКОЕ СВИДЕ1ЕЛЬЕтВО На ИВОбРЕтЕНИЕ

ОПИСАНИЕ прибора для отмучивания глины или т. и. веществ.

К авторскому свидетельству Н. Н. Берга, заявленному 27 мая

1930 года (заяв. свид. № 70827).

О выдаче авторского свидетельства опубликовано 31 иая 1932 года.

Изобретение касается приборов для отмучивания глины или т. п. веществ. На схематическом чертеже изображен, вид прибора, состоящего из сосуда А для загрузки материала с пробкой, через которую пропущены трубки. Трубка 1 подводит из сосуда В под постоянным напором промывную воду, излишек которой сливается по трубе 7. Трубка 2 служит сифоном, а трубка 4 предназначена для сообщения внутренней полости сосуда А с наружным воздухом. В целях предуйреждения взмучивания оседающего на дно сосуда осадка под концом питающей трубки 1 установлена горизонтальная пластинка 3.

Предмет изобретения.

Прибор для отмучивания глины или т. п. веществ, состоящий из сосуда, закрытого пробкой, через которую пропущены трубка для питания сосуда промывной водой, трубка сифона и трубка для сообщения полости сосуда с атмосферным воздухом, етлмчаюшийси тем, что, в целях предупреждения взмучивания оседающего на дно сосуда осадка, сосуд снабжен горизонтальной пластинкой 3, расположенной под концом питающей трубки 1.
