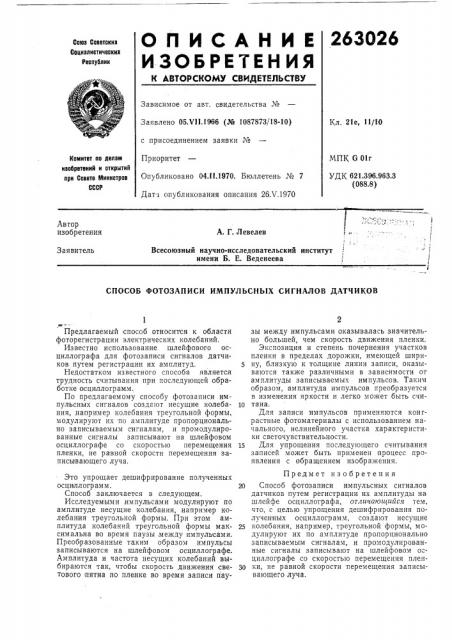

О Л И С А Н И Е 263026

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.VII.1966 (Xo 1087873/18-10) с присоединением заявки №

Приоритет

Опубликовано 04Л1.1970. Бюллетень № 7

Дата опубликования описания 26Л .1970

Кл. 21е, 11(10

МПК G 01г

УДК 621.396.9 63.3 (088.8) Комитет по делам изобретеиий и открытий при Сосете Мииистрое

СССР

Автор изобретения

А. Г. Левелев

Всесоюзный научно-исследовательский институт имени Б. Е. Веденеева

Заявитель

1

СПОСОБ ФОТОЗАПИСИ ИМПУЛЬСНЫХ СИГНАЛОВ ДАТЧИКОВ

IIK

Предлагаемый способ относится к области фоторегистрации электрических колебаний.

Известно использование шлейфового осциллографа для фотозаписи сигналов датчиков путем регистрации их амплитуд.

Недостатком известного способа является трудность считывания при последующей обработке осциллограмм.

По предлагаемому способу фотозаписи импульсных сигналов создают несущие колебания, например колебания треугольной формы, модулируют их по амплитуде пропорционально записываемым сигналам, и промодулированные сигналы записывают на шлейфовом осциллографе со скоростью перемещения пленки, не равной скорости перемещения записывающего луча, Это упрощает дешифрирование полученных осцилл огр ам м.

Способ заключается в следующем.

Исследуемыми, импульсами модулируют по амплитуде несущие колебания, например колебания треугольной формы. При этом амплитуда колебаний треугольной формы максимальна во время паузы между импульсами.

Преобразованные таким образом импульсы записываются на шлейфовом осциллографе.

Амплитуда и частота несущих колебаний выбираются так, чтобы скорость движения светового пятна по пленке во время записи паузы между импульсами оказывалась значительно большей, чем скорость движения пленки.

Экспозиция и степень почернения участков пленки в пределах дорожки, имеющей ширину, близкую к толщине линии записи, оказываются также различными в зависимости от амплитуды записываемых импульсов. Таким образом, амплитуда импульсов преобразуется в изменения яркости и легко может быть счи10 тана.

Для записи импульсов применяются конграстные фотоматериалы с использованием начального, нелинейного участка характеристики светочувствительности.

15 Для упрощения последующего считывания записей может быть применен процесс проявления с обращением изображения, Предмет из обретения

20 Способ фотозаписи импульсных сигналов датчиков путем регистрации их амплитуды на шлейфе осциллографа, oTëè÷àþùèàñÿ тем, что, с целью упрощения дешифрирования полученных осциллограмм, создают несущие

2s колебания, например, треугольной формы, модулируют их по амплитуде пропорционально записываемым сигналам, и промодулированные сигналы записывают на шлейфовом осциллографе со скоростью перемещения пленчо ки, не равной скорости перемещения записывающего луча.
