Компонент для размещения скользящего элемента для использования в бритвенном приборе

Компонент для размещения скользящего элемента для использования в бритвенном приборе

Иллюстрации

Показать все

Реферат

Известны бритвенные приборы, содержащие большие мыльные основы, окружающие часть или периферию картриджной головки бритвенного прибора. См., например патенты США №№7,811,553; 7,877,879; публикацию заявки на патент США №2008/0250646, 2006/0225285, 2006/080837, 2005/0011073 и 2005/0278954. Некоторые из этих бритвенных приборов также продавались на рынке, включая кроме прочих бритвенные приборы Gillette Venus Breeze и Venus & Olay, а также бритвенные приборы Schick Intuition.

Такие бритвенные приборы, как правило, включают один или более мыльных компонентов, которые обеспечивают смазку для пользователя в процессе бритья. В некоторых воплощениях мыльные компоненты установлены на несущем элементе для мыльной основы, который прикреплен к картриджу бритвенного прибора. Например, бритвенный прибор, описанный в US 7,811,553, имеет несущий элемент для мыльной основы, который окружает внешнюю часть корпуса бритвенного прибора и прикреплен посредством множества фиксаторов. Бритвенный прибор показан с картриджной головкой, которая прикреплена к соединительному элементу, прикрепленному к ручке бритвенного прибора. Несущий элемент для мыльной основы прикреплен к картриджу с помощью фиксаторов таким образом, чтобы они оставались в положении закрепления даже тогда, когда картридж и соединительный элемент отсоединены от ручки, а также, когда картриджная головка отсоединена от соединительного элемента. Фактически, мыльная основа остается прикрепленной к картриджной головке при использовании и утилизации.

Другие бритвенные приборы включают мыльные основы, которые отливают на пластмассовом корпусе, который соединен как с картриджем, так и с ручкой бритвенного прибора, например, как в случае бритвенного прибора, описанного в U.S. 2005/0011073. В этом бритвенном приборе несущий элемент для мыльной основы прикреплен к картриджу бритвенного прибора и имеет основание, которое включает элементы, обеспечивающие механическое прикрепление несущего элемента и картриджа непосредственно к узлу бритвенного прибора (ручке). Для удаления картриджа пользователь должен активировать механическое крепление и извлечь несущий элемент для мыльной основы из ручки.

Прикрепление, удаление и замена мыльной основы на картридже бритвенного прибора или на бритвенном приборе в целом может представлять собой определенные трудности, в частности, учитывая факт наличия бритвенных лезвий в картридже бритвенного прибора. Таким образом, остается необходимость в конструкции бритвенного прибора, включающей съемную мыльную основу, которая может быть легко прикреплена или удалена пользователем, и обеспечивает для пользователя дополнительную гибкость, заключающуюся в простой замене несущего элемента для мыльной основы и картриджа как по отдельности, так и одновременно.

Сущность изобретения

Один аспект настоящего изобретения относится к картриджу бритвенного прибора, содержащему: корпус, имеющий переднюю кромку, заднюю кромку, контактирующую с кожей поверхность и стыковочную поверхность, противоположную указанной контактирующей с кожей поверхности; одно или более бритвенных лезвий, расположенных на указанной контактирующей с кожей поверхности между передней кромкой и задней кромкой; и несущий элемент, формирующий плоскую поверхность и по меньшей мере одну открытую область, обеспечивающую доступ по меньшей мере к части указанной стыковочной поверхности указанного корпуса (предпочтительно, для обеспечения прикрепления через нее ручки бритвенного прибора), при этом указанный несущий элемент формирует переднюю контактную поверхность на одной стороне указанной плоской поверхности и заднюю контактную поверхность на противоположной стороне указанной плоской поверхности, при этом указанный несущий элемент формирует удерживающую конструкцию по меньшей мере для первого скользящего элемента; первый скользящий элемент, прикрепленный к указанному несущему элементу вокруг указанной удерживающей конструкции для первого скользящего элемента, при этом указанный скользящий элемент формирует контактирующую с кожей контактную поверхность скользящего элемента, при этом указанная контактирующая с кожей поверхность находится на той же стороне указанного несущего элемента, что и указанная передняя контактная поверхность, при этом указанная передняя контактная поверхность указанного несущего элемента примыкает к указанной стыковочной поверхности указанного корпуса.

Другой аспект настоящего изобретения относится к набору, содержащему множество картриджей бритвенного прибора, содержащих несущий элемент согласно настоящему изобретению.

Еще один аспект относится к способу применения бритвенного прибора, содержащему этапы: сборки бритвенного прибора, содержащей этапы: обеспечения картриджа бритвенного прибора в соответствии с настоящим изобретением, обеспечения ручки бритвенного прибора, содержащей стыковочную систему для съемного прикрепления к картриджу бритвенного прибора вокруг указанной стыковочной поверхности; при этом указанный несущий элемент расположен между указанной ручкой бритвенного прибора и указанной стыковочной поверхностью указанного картриджа бритвенного прибора; при этом указанный несущий элемент удерживается на месте посредством давления, прикладываемого между указанной ручкой бритвенного прибора и указанной стыковочной поверхностью указанного картриджа бритвенного прибора. Способ может дополнительно содержать этап разборки указанного бритвенного прибора, содержащий этап отстыковки указанной ручки бритвенного прибора от указанной стыковочной поверхности указанного картриджа бритвенного прибора. Факультативно, осуществляют способ, при котором отстыковка указанной ручки бритвенного прибора от указанной стыковочной поверхности указанного картриджа бритвенного прибора одновременно высвобождает указанный компонент из указанной ручки бритвенного прибора и указанного картриджа бритвенного прибора. В другом воплощении способ дополнительно содержит этап замены указанного картриджа бритвенного прибора и указанного компонента посредством расположения указанного компонента между указанной ручкой и указанным картриджем таким образом, чтобы осуществлялась стыковка ручки с указанным картриджем через открытую область, сформированную в указанном компоненте.

Краткое описание чертежей

Фиг. 1а и lb - плоские виды сзади бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Фиг. 1с - вид сбоку профиля бритвенного прибора согласно фиг 1а и lb. Фиг. 2а и 2b - плоские виды сзади двух несущих элементов для скользящих элементов согласно по меньшей мере одному из воплощений настоящего изобретения. Фиг. 3а, 3b и 3с - виды сзади под углом другого бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Фиг. 3d - вид спереди под углом несущего элемента с прикрепляемыми скользящими элементами. Фиг. 4а и 4b - виды сбоку бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Фиг. 5 - вид спереди бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Фиг. 6а-6с - виды сбоку бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Фиг. 7а-7с - виды сбоку бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Фиг. 8а-8b - виды сбоку бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Фиг. 9а-9с - виды сбоку бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Фиг. 10а-10b - виды сбоку бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Фиг. 11 - вид спереди бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Фиг. 12а-12с - виды сбоку бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения.

Подробное описание изобретения

I. Детали бритвенного прибора

а. Несущий элемент для скользящего элемента

Настоящее изобретение относится к компоненту, предназначенному для использования в бритвенном приборе, содержащему: несущий элемент, формирующий плоскую поверхность и по меньшей мере одну открытую область, через которую могут быть присоединены картридж бритвенного прибора и ручка бритвенного прибора, при этом указанный несущий элемент формирует переднюю контактную поверхность на одной стороне указанной плоской поверхности и заднюю контактную поверхность на противоположной стороне указанной плоской поверхности, при этом указанный несущий элемент формирует по меньшей мере один скользящий элемент, такой как удерживающая конструкция для первого скользящего элемента и удерживающая конструкция для второго скользящего элемента. Удерживающая конструкция для первого скользящего элемента и удерживающая конструкция для второго скользящего элемента могут быть выполнены как единое целое из одной и той же общей структуры, или они могут быть отдельными и крепиться друг к другу. Каждый из первого скользящего элемента и второго скользящего элемента прикреплен к указанному несущему элементу посредством их соответствующих удерживающих конструкций для скользящих элементов. Каждый скользящий элемент имеет контактирующую с кожей контактную поверхность, при этом плоскость, проведенная между этими двумя поверхностями, формирует контактирующую с кожей плоскость скользящего элемента. Такая контактирующая с кожей поверхность обращена на ту же сторону указанного несущего элемента, что и указанная передняя контактная поверхность. Специалистам в данной области будет понятно, что по мере того, как картридж бритвенного прибора проходит по участку кожи, скользящие элементы контактируют с кожей, наряду с лезвиями картриджа и другими элементами, присутствующими на контактирующей с кожей поверхности картриджной головки. Это формирует более широкую контактирующую с кожей поверхность. В нерабочем состоянии контактирующая с кожей поверхность картриджных головок может быть расположена заподлицо с контактирующей с кожей поверхностью скользящего элемента, или она может выступать (по направлению к пользователю) или быть утоплена (от пользователя).

Указанная открытая область может представлять собой отверстие или канал, предназначенные для того, чтобы другая конструкция выступала через него от задней контактной поверхности к конструкции на передней контактной поверхности или наоборот. В одном из воплощений несущий элемент для скользящего элемента применяется на бритвенном приборе, содержащем картридж бритвенного прибора и ручку бритвенного прибора. Предпочтительно, несущий элемент для скользящего элемента прикреплен или иным образом закреплен между картриджем бритвенного прибора и ручкой. Картридж бритвенного прибора содержит стыковочную поверхность, расположенную напротив бреющей поверхности, которая частично образована одним или более лезвиями, присутствующими в картридже. Стыковочная поверхность, как и в других системах бритвенных приборов со сменными лезвиями, выполнена с возможностью крепления к ручке бритвенного прибора посредством стыковочной системы и стыковочной поверхности. В одном из воплощений несущий элемент удерживается между ручкой и картриджем противодействующими силами, обеспечиваемыми вследствие давления стыковочной поверхности картриджа на переднюю поверхность несущего элемента, а также давления ручки / стыковочной системы на заднюю поверхность несущего элемента. Фактически, несущий элемент может быть зажат между ручкой и картриджем и удерживаться на месте давлением, возникающим между этими двумя конструкциями.

В одном из воплощений несущий элемент дополнительно содержит один или более направляющих элементов, используемых для ориентирования несущего элемента в отношении стыковочной поверхности несущего элемента, стыковочной системы ручки или в отношении обеих из них. Например, в одном из воплощений несущий элемент может включать приемное отверстие, причем стыковочная поверхность формирует направляющий штифт, входящий в приемное отверстие при размещении несущего элемента и картриджа примыкающими друг к другу. Охватываемый элемент также может быть обеспечен на несущем элементе с приемным отверстием. Подобные элементы могут использоваться на границе между задней поверхностью несущего элемента и стыковочной системой. В некоторых воплощениях направляющие элементы применяются на обеих границах между этими тремя конструкциями.

В одном из воплощений несущий элемент не содержит каких-либо элементов для удерживания картриджа, не содержит каких-либо элементов для удерживания ручки, или не содержит как элементов для удерживания картриджа, так и элементов для удерживания ручки. В этом заключается важная особенность, которая обеспечивает свободное перемещение несущего элемента, как отдельной независимой конструкции, которая может быть легко удалена пользователем при отстыковке ручки и картриджа. Это заметно контрастирует с другими воплощениями, в которых, как правило, несущие элементы для средства для бритья или держатели удерживаются непосредственно на картридже (например, как в патентной публикации США №2008/0250646 и патенте США №7,811,553), а также отличается от бритвенных приборов, в которых несущий элемент / держатель прикреплен непосредственно к ручке или части ручки. Типичные средства крепления, которые были рассмотрены ранее, включают выступы, фланцы, крючки, зажимы, фиксаторы и подобные. Если не ограничиваться какой-либо теорией, принято считать, что освобождение корпуса картриджа и/или стыковочной части ручки от механических и/или других перманентных термических или адгезивных скреплений, обеспечивает возможность быстрой замены несущего элемента при каждой расстыковке картриджа и соответствующей ручки, при этом не требуется производить разжатие или иным способом прикладывать усилие с помощью руки для удаления указанного несущего элемента из устройства, которое может содержать мелкие, легко ломающиеся пластмассовые детали, а также химические вещества и лезвия.

В одном из воплощений стыковочная система может быть прикреплена непосредственно к картриджу, содержащему или не содержащему несущий элемент для скользящего элемента, расположенный в виде слоя между ними. Такая дополнительная гибкость обеспечивает возможность использования одной и той же бритвенной системы вместе с несущим элементом для скользящего элемента или без несущего элемента для скользящего элемента, без необходимости в излишнем изменении конструкции устройства. Это может обеспечить гибкость при производстве, а также гибкость в применении для пользователей, в зависимости от их специфических потребностей при бритье. Важно отметить, что это может позволить пользователю решать самому, желает ли он использовать дополнительные элементы, обеспеченные на несущем элементе при конкретном бритье. Такая дополнительная гибкость позволяет пользователям использовать один бритвенный прибор при различных условиях бритья. Например, если пользователь желает дополнительной смазки и скольжения, когда у него нет возможности использовать средство для облегчения бритья, он может прикрепить несущий элемент для скользящего элемента к бритвенному прибору. Если пользователю необходим картридж бритвенного прибора с бритвенной головкой меньшей конфигурации, например, когда существует необходимость в бритье более мелких или узких областей, пользователь может удалить несущий элемент для скользящего элемента при бритье. Если не ограничиваться какой-либо теорией, принято считать, что пользователи могут признать настоящий несущий элемент чрезвычайно полезными при бритье без средства для облегчения бритья, поскольку указанные скользящие элементы могут обеспечивать дополнительную смазку для кожи. Кроме того, пользователь может принять решение об использовании несущего элемента при бритье более обширных участков кожи, например, тела, рук или ног. Если пользователь желает побрить более узкие области, он может удалить несущий элемент в ходе той же процедуры бритья и получить доступ к более мелким областям, содержащим извилистые кривые или мелкие точки. Компонентная природа настоящего устройства обеспечивает простую и быструю модификацию одного бритвенного прибора таким образом, чтобы он подходил к различным условиям эксплуатации.

В одном из воплощений стыковочная система ручки крепится к картриджу бритвенного прибора посредством одного или более штифтов, которые могут выступать наружу и защелкиваться в соответствующих элементах для приема штифтов, расположенных в стыковочной поверхности картриджа, при этом указанные элементы для приема штифтов формируют противоположные отверстия для приема и удерживания указанных штифтов. Примером такого воплощения может быть стыковочная система, описанная и показанная в патентной заявке США №2011/0067245 (Bridges et al.). Другие подобные стыковочные системы включают системы, коммерчески доступные на бритвенной системе Gillette Atra и бритвенном приборе Gillette Mach 3. В одном из воплощений штифты и элементы для приема штифтов скрепляются через одну или более открытых областей, сформированных в несущем элементе.

В одном из воплощений первый скользящий элемент характеризуется в сущности скругленной формой. Часть скользящего элемента, контактирующая с кожей, может быть в сущности плоской формы со скругленными кромками для обеспечения более комфортных ощущений. Контактирующая с кожей поверхность может быть гладкой или включать различные формы поверхностной обработки, такие как рифление, текстурирование, приподнятые или утопленные углубления и т.п. В одном из воплощений форма первого скользящего элемента или его поверхностная обработка отличается от формы или поверхностной обработки второго скользящего элемента. В случае, когда обеспечено множество скользящих элементов, они могут иметь одинаковый цвет, запах, форму и/или состав, или они могут отличаться в плане одного или более из приведенных параметров.

В одном из воплощений секущая продольная центральная линия, сформированная в указанном несущем элементе, разделяющая указанный несущий элемент напополам, может формировать верхнюю область несущего элемента и нижнюю область несущего элемента, причем указанная верхняя область несущего элемента симметрична относительно указанной нижней области несущего элемента. В некоторых воплощениях, как показано на фиг. 5-12, где несущий элемент имеет одну единственную ось поворота, при этом одна единственная ось поворота и секущая продольная центральная линия могут являться одним и тем же. В других воплощениях скользящие элементы имеют отдельные оси поворота, подобно отдельным осям поворота, показанным в патенте США №7,811,553.

b. Набор, содержащий множество несущих элементов для скользящих элементов

Другое воплощение настоящего изобретения обеспечивает набор, содержащий множество несущих элементов для скользящих элементов, как описанные выше. Несущие элементы для скользящих элементов могут быть одинаковыми или различными, например для одного или более различных скользящих элементов. В одном из воплощений указанный набор содержит один или более картриджей бритвенных приборов, обеспеченных вместе с несущими элементами для скользящих элементов. Каждый картридж бритвенного прибора может быть объединен в пару с несущим элементом для скользящего элемента и упакован вместе с ним в виде набора. В другом воплощении несущие элементы для скользящих элементов упакованы индивидуально в пакетах или тубах вместе с соответствующими картриджами бритвенных приборов или без них. В одном из воплощений набор дополнительно содержит полностью собранный бритвенный прибор (содержащий ручку, несущий элемент и картридж) вместе с одним или более из указанных несущих элементов для скользящих элементов, и любых дополнительных картриджей бритвенных приборов.

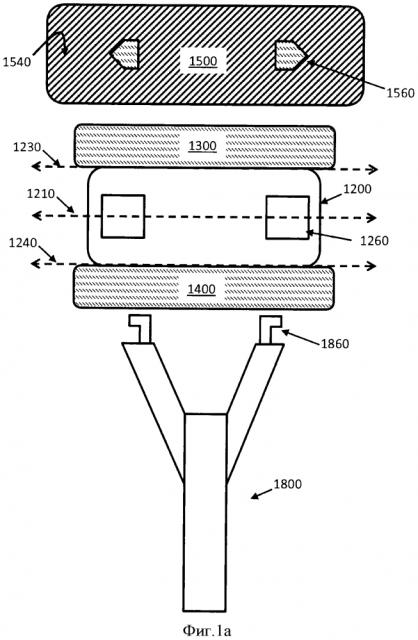

На фиг. 1а показан плоский вид сзади бритвенного прибора согласно настоящему изобретению, в котором ручка 1800 бритвенного прибора отсоединена от несущего элемента 1200, содержащего первый скользящий элемент 1300 и второй скользящий элемент 1400, при этом указанный несущий элемент формирует открытую область 1260, которая показана в данном воплощении в виде двух отверстий, расположенных на дальних концах корпуса, через которые стыковочная система ручки, содержащая штифты 1860, может стыковаться с картриджем 1500 бритвенного прибора с помощью пары элементов 1560 для приема штифтов, протяженных наружу от стыковочной поверхности 1540 указанного картриджа. Также может быть использована одна единственная открытая область. Также на фиг. 1а показано воплощение, в котором на поперечной центральной линии несущего элемента может быть обеспечена одна единственная ось 1210 поворота. Как показано на данной фигуре, две части несущего элемента, разделенного поперечной центральной линией, могут быть в сущности идентичны. Это позволяет пользователю вращать несущий элемент на 180 градусов.

Также показаны места, где каждый скользящий элемент имеет свою собственную ось 1230 и 1240 поворота. На фиг. lb показаны компоненты того же бритвенного прибора, но в собранной конфигурации. Фиг. 1с - вид сбоку профиля бритвенного прибора согласно фиг 1а и lb. Предпочтительно, часть скользящего элемента (элементов), контактирующая с кожей, расположена в сущности заподлицо с контактирующей с кожей поверхностью картриджной головки. Также на фиг. 1с показано воплощение, в котором элементы для приема штифтов выступают через указанную открытую область, сформированную в несущем элементе. Также в объем настоящего изобретения входит воплощение, в котором стыковочная система выступает через несущий элемент для закрепления в принимающих конструкциях, сформированных в картридже.

Фиг. 2а и 2b - плоские виды сзади двух несущих элементов для скользящих элементов согласно по меньшей мере одному из воплощений настоящего изобретения. На фиг. 2а показаны два скользящих элемента, отличающиеся по форме. Первый скользящий элемент показан здесь, как сформированный из двух отдельных элементов. Также на этой фигуре показана открытая область в форме одного единственного отверстия, которое также может обеспечивать прохождение одного или более стыковочных креплений для обеспечения крепления ручки и картриджа. На фиг. 2b показано воплощение с одним единственным скользящим элементом. Скользящий элемент может находиться в передней или задней части области, содержащей лезвия.

Фиг. 3а, 3b и 3с - виды сзади под углом другого бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. На фиг. 3а показана ручка бритвенного прибора, несущий элемент, содержащий два скользящих элемента, и картридж бритвенного прибора (с показанными лезвиями) в собранном состоянии. На фиг. 3b ручка удалена, при этом лезвия удалены из картриджной головки для лучшего обзора. На фиг. 3с каждых из этих компонентов показан отдельно. Показанная здесь стыковочная система содержит пару выступающих наружу штифтов, которые стыкуются с двумя принимающими элементами, сформированными в картридже. Эти принимающие элементы показаны имеющими дугообразную форму, которая обеспечивает плавное вращение картриджа вокруг оси поворота, сформированной противоположными штифтами. В этом воплощении несущий элемент содержит соответствующие элементы для дугообразного вращения для обеспечения поворота картриджа.

Фиг. 3d - вид спереди под углом несущего элемента с прикрепляемыми скользящими элементами. Скользящий элемент 1300 показан при вставке со скольжением от левой части принимающего элемента к правой части. Скользящий элемент 1400 показан при вставке посредством защелкивания или вставке с помощью запрессовки. Специалистам в данной области будет понятно, что вставка скользящего элемента с помощью запрессовки может быть выполнена с помощью качающихся движений, при которых одна часть скользящего элемента может быть помещена в принимающую область, а затем давление прикладывают к другой части. Это может быть сделано из стороны в сторону (т.е. сначала вдавливают левую сторону, а затем прикладывают давление к правой стороне или наоборот) или сверху вниз.

На фиг. 4а и 4b показаны виды сбоку бритвенного прибора, показанного на фиг. 3. На фиг. 4а показан бритвенный прибор в собранном состоянии, при этом на фиг. 4b ручка, несущий элемент и картридж показаны в отсоединенном состоянии. Несущий элемент имеет переднюю контактную поверхность 1210, обращенную к картриджу, и заднюю контактную поверхность 1215, обращенную к ручке. Специалистам в данной области будет понятно, что указанный несущий элемент не обязательно должен быть идеально плоским так, как показано здесь, где несущий элемент формирует два дугообразных элемента для обеспечения поворота, которые представляют собой места, в которых несущий элемент контактирует с ручкой. Также здесь показана контактирующая с кожей поверхность скользящего элемента, сформированная указанным первым скользящим элементом. В этом воплощении, в котором обеспечены первый скользящий элемент и второй скользящий элемент, они оба формируют одну контактирующую с кожей поверхность скользящего элемента. Картридж бритвенного прибора формирует часть более широкой контактирующей с кожей поверхности, которая может находиться за (находиться в утопленном положении) контактирующей с кожей поверхностью, формируемой по меньшей мере одним скользящим элементом, при этом она также может быть плоской или выступать наружу (находиться в приподнятом положении) по отношению к указанной контактирующей с кожей поверхности, формируемой по меньшей мере одним скользящим элементом. Специалистам в данной области будет понятно, что при прикладывании давления несущий элемент может отклоняться в направлении к пользователю или в обратном направлении. Фактически, возможно, что при использовании давление, прикладываемое к скользящим элементам, может направлять их назад в направлении к ручке и таким образом создавать более плоскую общую контактирующую с кожей поверхность. Специалистам в данной области будет понятно, что кожа эластична по своей природе, а также, что тело пользователя имеет множество вогнутых и выпуклых изгибов. Фактически, кожа может адаптироваться для обеспечения контакта с более широкой контактирующей с кожей поверхностью, даже если она не полностью плоская.

Устройства, показанные на фиг 5-12, также могут быть использованы в соответствии с настоящим изобретением, в частности, в которых несущий элемент согласно настоящему изобретению формирует удерживающие конструкции для первого/второго скользящих элементов.

Фиг. 5 - вид спереди бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Бритвенный прибор состоит из блока головки, который представляет собой картридж 100 бритвенного прибора, прикрепленный к ручке 800. Картридж 100 бритвенного прибора содержит корпус 500 картриджа, содержащий по меньшей мере одно лезвие 510 (в данном случае показано в виде трех лезвий), защитный элемент 520, расположенный на переднем конце картриджа (спереди лезвий) и смазывающую полоску 530 (также называемая облегчающим бритье средством), расположенную на задней кромке картриджа позади лезвий. Блок головки может также содержать одну или более смазывающих полосок; как показано на фиг. 5, причем смазывающая полоска расположена спереди любого по меньшей мере одного лезвия. Неограничивающие примеры известных облегчающих бритье средств и смазывающих полосок описаны в патентах США №№7,581,318, 7,069,658, 6,944,952, 6,594,904, 6,302,785, 6,182,365, D424,745, 6,185,822, 6,298,558 и 5,113,585, а также заявке 2009/0223057. Картридж бритвенного прибора формирует плоскость бритья, определяемую тем, как кожа контактирует с частью картриджа, содержащей кончики бритвенных лезвий.

Блок головки может быть аналогичен блокам лезвий, описанным в патенте США №5,661,907. Ручка может быть аналогична ручке, описанной в патентах США №№5,855,071, 5,956,851 и/или 6,052,903. Соединительный элемент может быть обеспечен для соединения блока лезвий с ручкой и может быть аналогичен соединительным элементам, описанным в патентных публикациях США 2006/0080837А и 2006/0080838А, и/или патенте США №8,033,023.

Картридж бритвенного прибора формирует бреющую поверхность, где по меньшей мере одно лезвие контактирует с кожей, и стыковочную поверхность, противоположную бреющей поверхности, где картридж бритвенного прибора крепится непосредственно или опосредованно к указанной ручке. В одном из воплощений картридж бритвенного прибора дополнительно содержит удерживающую конструкцию 110 для скользящего элемента, содержащую первый скользящий элемент 300, прикрепленный к корпусу бритвенного прибора посредством по меньшей мере одного несущего элемента 310 для первого скользящего элемента. Показанный здесь несущий элемент для скользящего элемента представляет собой пару изогнутых удерживающих конструкций для первого скользящего элемента (или пару опорных плеч). Специалистам в данной области будет понятно, что указанные конструкции также могут быть прямыми. Картридж бритвенного прибора может дополнительно содержать второй скользящий элемент 400, прикрепленный к корпусу бритвенного прибора посредством по меньшей мере одного несущего элемента 410 для второго скользящего элемента. Показанный здесь несущий элемент представляет собой пару изогнутых удерживающих конструкций для второго скользящего элемента.

Первый скользящий элемент и второй скользящий элемент шарнирно прикреплены к корпусу таким образом, чтобы они поворачивались вокруг одной оси 200 поворота. Ось 200 поворота может быть сформирована из балки, к которой может быть шарнирно прикреплен несущий элемент для скользящего элемента (т.е. удерживающие конструкции), или же она может быть образована шарнирным соединением между несущими элементами для первого и второго скользящих элементов (например, линия ослабления между несущими элементами, позволяющая их сгибание по направлению к и от плоскости бритья). В одном из воплощений корпус картриджа включает пару выступов, протяженных по бокам от корпуса, к которым шарнирно прикреплены несущие элементы для скользящих элементов (аналогично воплощению, показанному на фиг. 1). Хотя показана пара выступов, специалистам в данной области будет понятно, что могут быть использованы один выступ с соответствующим несущим элементом для первого скользящего элемента и несущим элементом для второго скользящего элемента, а также корпус картриджа, в частности, если удерживающий элемент включен для закрепления одного выступа в принимающей области на корпусе.

Картридж бритвенного прибора согласно настоящему изобретению может быть использован с электрической или ручной, одноразовой или многоразовой бритвенной системой. Картридж бритвенного прибора может также включать множество лезвий. Например, в патенте США №7,168,173 в сущности описан бритвенный прибор Fusion®, коммерчески доступный от The Gillette Company, включающий картридж бритвенного прибора с множеством лезвий. Кроме того, картридж бритвенного прибора может включать защитный элемент, а также облегчающее бритье средство. В соответствии с настоящим изобретением может быть использовано множество картриджей для бритвенных приборов. Неограничивающие примеры подходящих картриджей для бритвенных приборов, содержащих или не содержащих ребра, защитные элементы и/или облегчающие бритье средства, включают картриджи, поставляемые The Gillette Company в линейках продуктов Fusion®, Venus®, а также картриджи, раскрытые в патентах США №№7,197,825, 6,449,849, 6,442,839, 6,301,785, 6,298,558; 6,161,288, а также в патентной публикации 2008/060201.

Термины "спереди" и "сзади", используемые в настоящем документе, определяют относительное положение элементов блока лезвий (т.е., картриджа бритвенного прибора). Элемент "находящийся спереди", применительно по меньшей мере к одному лезвию, расположен таким образом, чтобы обрабатываемая с помощью устройства поверхность встречалась с указанным элементом перед тем, как она встретится по меньшей мере с одним лезвием. Например, если устройство перемещают в надлежащем направлении бритья, защитный элемент находится спереди по меньшей мере одного лезвия. Элемент "находящийся сзади", применительно по меньшей мере к одному лезвию, расположен таким образом, чтобы обрабатываемая с помощью устройства поверхность встречалась с указанным элементом после того, как она встретится по меньшей мере с одним лезвием, например, при перемещении устройства в надлежащем направлении бритья накладка расположена позади по меньшей мере одного лезвия.

В одном из воплощений защитный элемент на бритвенном приборе имеет по меньшей мере один продолговатый гибкий выступ для контактирования с кожей пользователя. В одном из воплощений по меньшей мере один гибкий выступ содержит гибкие ребра, в сущности параллельные указанным одной или более продолговатым кромкам. В другом воплощении указанный по меньшей мере один гибкий выступ, содержащий гибкие ребра, содержит по меньшей мере одну часть, которая в сущности не параллельна указанным одной или более продолговатым кромкам. Неограничивающие примеры подходящих защитных элементов включают элементы, используемые в настоящих бритвенных лезвиях, а также включают элементы, раскрытые в патентах США №№7,607,230 и 7,024,776; (в которых раскрыты эластомерные / гибкие ребра в виде балок); заявке 2008/0034590 (в которой раскрыты ребра изогнутого защитного элемента); заявке 2009/0049695А1 (в которой раскрыт эластомерный защитный элемент, который представляет собой защитный элемент, формирующий по меньшей мере один канал, протяженный между верхней поверхностью и нижней поверхностью).

Блок головки несъемным или съемным образом прикреплен к ручке. Указанное прикрепление может представлять собой непосредственное прикрепление блока головки к стыковочному элементу ручки, или блок головки может крепиться к промежуточному соединительному элементу, который затем соединяется со стыковочным элементом ручки. Специалистам в данной области будет понятно, что конструкция настоящего изобретения может быть получена путем изменения конструкции бритвенных приборов, показанных в патенте США №7,811,553, или путем внесения значительных изменений в конструкцию бритвенных приборов Venus Breeze, причем данные изменения описаны в настоящем документе, как облегчающее бритье средство и держатель для облегчающего бритье средства.

Фиг. 6а - виды сбоку бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. На фиг. 6а показан бритвенный прибор в положении покоя, тогда как на 2b показан бритвенный прибор с повернутым назад картриджем, причем задняя часть картриджа (часть, формирующая первый скользящий элемент, и накладку картриджа бритвенного прибора) отогнута назад в направлении к ручке бритвенного прибора. На фиг. 6с показан аналогичный бритвенный прибор, в котором картридж повернут вперед таким образом, что передняя часть картриджа (часть, формирующая второй скользящий элемент и защитный элемент) отогнута в направлении к ручке бритвенного прибора. На этих фигурах показано воплощение, в котором несущие элементы для скользящих элементов статичны и не гнутся. Хотя были показаны пары удерживающих конструкций для скользящих элементов, каждый или оба скользящих элемента также могут быть просто прикреплены к одинарным конструкциям. В одном из воплощений, в котором используются одинарные удерживающие конструкции, они могут использоваться на противоположных сторонах или обе на одной стороне бритвенного прибора, например, там, где удерживающая конструкция для первого скользящего элемента прикреплена к указанному корпусу с помощью удерживающей конструкции на левой стороне картриджа бритвенного прибора, при этом второй скользящий элемент может быть прикреплен к корпусу с помощью одинарной удерживающей конструкции, прикрепленной на правой стороне картриджа бритвенного прибора, или наоборот.

Фиг. 7а-7с - виды сбоку бритвенного прибора согласно по меньшей мере одному из воплощений настоящего изобретения. Подобно воплощению, показанному на ф
