Реферат

Изобретение относится к области электронной техники, в частности к способам формирования монокристаллических моногранных тонкостенных цилиндрических трубок диаметром 5-20 мм с постоянной толщиной стенки 1-3 мм, высоким совершенством структуры, однородной кристаллографической ориентацией боковой поверхности цилиндра для изготовления аксиальных цилиндрических изделий различных элементов силовых электрических приборов.

Известен способ выращивания полых монокристаллов по способу Чохральского, заключающийся в том, что для формирования полого сечения монокристалла создают неравномерное осесимметричное распределение температуры в центральной области расплава в тигле при помощи дополнительного нагревателя, размещенного по оси тигля (патент JP 37-6103, опубл. 1962 г.).

Недостатком такого способа является образование неравномерной формы по мере роста монокристалла в виде трубки постоянного сечения.

Наиболее близким к заявленному техническому решению является способ формирования полых цилиндрических монокристаллических трубок, заключающийся в выращивании цилиндрических монокристаллов вытягиванием вверх с помощью монокристаллической затравки требуемой ориентации из ванны с расплавом (патент RU 2355831, МПК С30В 15/00, опубл. 20.05.2009 г.).

Недостатком такого способа является то, что полые цилиндрические монокристаллические трубки получают с неоднородной полигранной кристаллографической ориентацией рабочей поверхности, что не обеспечивает изотропности ее физических и механических свойств.

Технической задачей способа формирование полых монокристаллических цилиндрических трубок является получение этих трубок с однородной моногранной кристаллографической ориентацией рабочей поверхности и изотропными физико-механическими свойствами.

Технический результат способа заключается в обеспечении однородного распределения электрофизических, механических и структурных характеристик (эмиссионные свойства, теплопроводность, пластичность, твердость, прочность и др.) используемого материала изделия.

Это достигается тем, что способ формирования полых монокристаллических цилиндрических трубок, заключающийся в выращивании цилиндрических монокристаллов вытягиванием вверх с помощью монокристаллической затравки требуемой ориентации из ванны с расплавом, из монокристалла отделяют две заготовки требуемой длины, затем осуществляют их механическую и электрохимическую обработку, получают два полых полигранных цилиндра с заданной геометрией, определяют расположение на боковой поверхности указанных цилиндров требуемых кристаллографических направлений, вырезают электроискровой резкой и удаляют участки цилиндров с промежуточной кристаллографической ориентацией; после этого оставшиеся цилиндры поворачивают относительно друг друга вокруг продольной оси, стыкуют, сопрягают цилиндры электронно-лучевой сваркой, затем электроискровой резкой от заготовки отделяют технологические участки и проводят электрохимическую обработку сварного моногранного монокристаллического цилиндра.

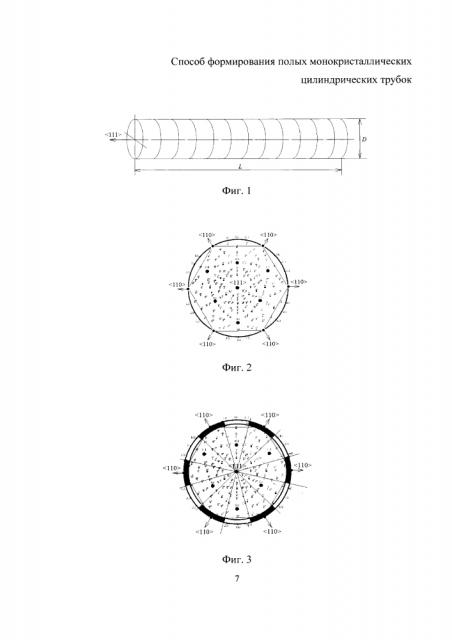

Сущность изобретения поясняется чертежами, где на фиг. 1 схематически представлен монокристаллический слиток; на фиг. 2 приведена лауэграмма (стереографическая проекция) с торца монокристаллического слитка; на фиг. 3 приведена разметка слитка со стороны его торца; на фиг. 4 показана предполагаемая конфигурация заготовки вырезанных из слитка элементов с последующей их механической обработкой по требуемой геометрии; на фиг. 5 показана схема вырезки (удаления) в соответствии с ранее проведенной разметкой (см. фиг. 3) элементов заготовки с кристаллографической ориентацией, не соответствующей требованиям решаемой задачи; на фиг. 6 представлена схема сопряжения трубок-заготовок с разворотом относительно друг друга вокруг продольной оси на 30° (в данном случае) и последующей их сборкой; на фиг. 7 представлена схема сборки подготовленных трубок-заготовок под сварку; на фиг. 8 показана схема собранных трубок-заготовок для электронно-лучевой сварки продольных стыков сопряженных трубок; на фиг. 9 представлена схема наложения сварных швов по стыкам сопряженных деталей и резка трубок-заготовок; на фиг. 10 показана сварная полая цилиндрическая трубка с требуемой однородной кристаллографической ориентацией рабочей поверхности.

Способ формирования полых монокристаллических цилиндрических трубок осуществляют следующим образом.

Для формирования полых монокристаллических цилиндрических трубок с однородной кристаллографической ориентацией боковой поверхности осуществляют выращивание цилиндрических монокристаллов вытягиванием вверх с помощью монокристаллической затравки требуемой ориентации из ванны с расплавом. Из цилиндрического монокристалла, продольная ось которого совпадает с кристаллографическим направлением <111>, диаметром D и длиной L механической и последующей электрохимической обработкой изготавливают две цилиндрические заготовки с заданной геометрией длиной l₀, наружным диаметром d₀, с внутренним диаметром d₁ и длиной l₁, толщиной стенки δ=d₀-d₁. В соответствии с лауэграммой (рентгенограмма, содержащая дифракционное изображение монокристалла, полученная методом Лауэ) у такого слитка на боковой поверхности имеются шесть зон, ориентация которых совпадает с кристаллографической плоскостью (110). Они располагаются симметрично относительно друг друга с интервалом в 60 градусов. У полученных заготовок по предварительной разметке электроискровой резкой удаляются участки с промежуточной кристаллографической ориентацией. Ширина удаляемых участков определяется из соотношения πd₀/12, а длина их равна l₁. После этого заготовки поворачивают относительно друг друга на 30° вокруг продольной оси и сопрягают. Предварительно в технологическом участке одной из заготовок выполняется отверстие диаметром d_в для вакуумирования внутреннего объема собранных под сварку заготовок. У такой заготовки получается 12 стыков сопряженных участков, кристаллографическая ориентация которых однородна. В данном случае она совпадает с кристаллографической плоскостью (110). Таким образом, получается заготовка с практически однородной моногранной кристаллографией поверхности. Сварку стыков осуществляют электронным лучом в вакууме. При электронно-лучевой сварке монокристаллов обеспечиваются условия для эпитаксиальной кристаллизации металла шва, в результате чего его кристаллография соответствует кристаллографии свариваемых монокристаллов. После сварки стыков электроискровой резкой от заготовки отделяют технологические участки и проводят электрохимическую обработку сварного моногранного монокристаллического цилиндра.

Использование способа позволяет получать полые цилиндрические моногранные монокристаллические трубки (из вольфрама, молибдена, ниобия и др. металлов) с требуемой кристаллографической ориентацией их наружной поверхности, которые могут быть использованы для изготовления катодов термоэмиссионных преобразователей.

Способ формирования полых монокристаллических цилиндрических трубок, заключающийся в выращивании цилиндрических монокристаллов вытягиванием вверх с помощью монокристаллической затравки требуемой ориентации из ванны с расплавом, отличающийся тем, что из монокристалла отделяют две заготовки требуемой длины, затем осуществляют их механическую и электрохимическую обработку, получают два полых полигранных цилиндра с заданной геометрией, определяют расположение на боковой поверхности указанных цилиндров требуемых кристаллографических направлений, вырезают электроискровой резкой и удаляют участки цилиндров с промежуточной кристаллографической ориентацией, после этого оставшиеся цилиндры поворачивают относительно друг друга вокруг продольной оси, стыкуют, сопрягают цилиндры электронно-лучевой сваркой, затем электроискровой резкой от заготовки отделяют технологические участки и проводят электрохимическую обработку сварного моногранного монокристаллического цилиндра.
