Зубчатое колесо

Зубчатое колесо

Иллюстрации

Показать все

Реферат

Изобретение относится к машиностроению, в частности к деталям машин, и может быть использовано в зубчатых передачах, смазываемых магнитопорошковым методом.

Известно зубчатое колесо, содержащее тело и зубчатый венец с зубьями, изготовленное из ферромагнитного материала и смазываемое магнитоактивным порошковым смазочным материалом, активируемым магнитным полем - см., например, «Дроздов Ю.Н. и др. Трение и износ в экстремальных условиях: Справочник / Ю.Н. Дроздов, В.Г. Павлов, В.Н. Пучков. - Машиностроение, 1986. - 224 с.: ил. - (основы конструирования машин)», стр. 132, рис. 2.

Недостаток данного зубчатого колеса состоит в том, что под действием магнитного поля магнитоактивный порошковый смазочный материал захватывается не только боковыми поверхностями зубьев колеса, участвующими в процессе зацепления и трения с сопряженными боковыми поверхностями зубьев парного зубчатого колеса, но также и торцами зубьев зубчатого венца и участками торцов тела, прилегающего к зубчатому венцу, в процессах трения не участвующих и в смазывании не нуждающихся. Это ухудшает качество процесса смазывания.

В качестве прототипа взята конструкция аналога.

Изобретением решается задача повышения качества процесса смазывания зубчатого колеса.

Для этого зубчатое колесо содержит тело и зубчатый венец с зубьями, изготовленными из ферромагнитного материала. На торцах зубьев зубчатого венца и участках торцов тела, прилегающих к зубчатому венцу, укреплена пара кольцевых накладок, выполненных из диамагнитного материала, наружный диаметр которых не меньше диаметра окружности вершин зубчатого венца. Стороны накладок по их внутреннему периметру скошены относительно торцов тела под тупым углом.

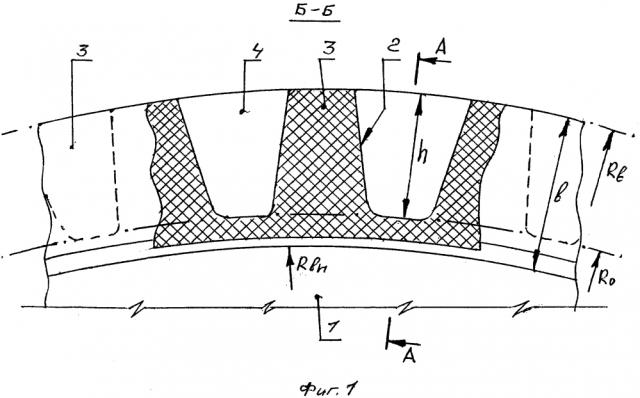

Сущность изобретения поясняется чертежами, на которых изображены: фрагмент зубчатого колеса с местным разрезом - вид с торца (фиг. 1) и разрез этого фрагмента, вид сбоку (фиг. 2).

На чертежах показаны: тело 1 зубчатого колеса, зубчатый венец с зубьями 2, кольцевые накладки 3 и 4; радиус R_в окружности вершин зубчатого венца; радиус R_о окружности оснований зубчатого венца; высота h зубьев; ширина В зубьев; внутренний радиус R_вн кольцевых накладок; ширина в кольцевых накладок; толщина С кольцевых накладок; разница а между радиусами R_o и R_вн; угол α скоса кольцевых накладок по внутреннему их периметру.

Зубчатое колесо состоит из тела 1 и зубчатого венца с зубьями 2, выполненных из ферромагнитного материала; радиус окружности вершин зубчатого венца - R_в; радиус окружности оснований зубчатого венца - R_о; высота зубьев - h; ширина зубьев - В. На торцах зубьев 2 и торцах тела 1, прилегающих к зубчатому венцу, укреплена пара кольцевых накладок 3 и 4, выполненных из диамагнитного материала, например, пластмассы. Наружный радиус накладок равен R_в; внутренний радиус накладок - R_вн; толщина накладок - С; ширина накладок - в, они перекрывают часть торцов тела 1 - на величину а. Стороны накладок по внутреннему периметру (радиусом R_вн) скошены, с образованием тупого угла α между ними и торцами тела колеса.

При работе зубчатого колеса со смазыванием магнитопорошковым методом, кольцевые накладки 3 и 4, выполненные из диамагнитного материала, экранируют торцы зубьев 2 зубчатого венца и прилегающие к ним участки торцов тела 1 от налипания на них магнитоактивного порошкового смазочного материала, улучшая качество процесса смазывания зубчатого колеса. Параметры накладок - их толщина С и величина перекрытия а торцов тела задаются исходя из применяемого порошкового материала, напряженности магнитного поля и др. Наличие угла α между внутренними сторонами накладок 3, 4 и торцами тела 1 не позволяет порошковому смазочному материалу удерживаться на этих сторонах накладок.

По сравнению с прототипом, предлагаемая конструкция зубчатого колеса позволяет предотвращать налипание смазочного материала на поверхности колеса, не нуждающиеся в смазывании. Это повышает качество процесса смазывания зубчатого колеса.

Зубчатое колесо, смазываемое преимущественно магнитопорошковым методом, содержащее тело и зубчатый венец с зубьями, выполненные из ферромагнитного материала, отличающееся тем, что на торцах зубьев зубчатого венца и участках торцов тела, прилегающих к зубчатому венцу, укреплена пара кольцевых накладок, выполненных из диамагнитного материала, наружный диаметр которых не меньше диаметра окружности вершин зубчатого венца, а сторона каждой кольцевой накладки по ее внутреннему периметру расположена под тупым углом относительно торца тела зубчатого колеса.
