Реферат



263I2I

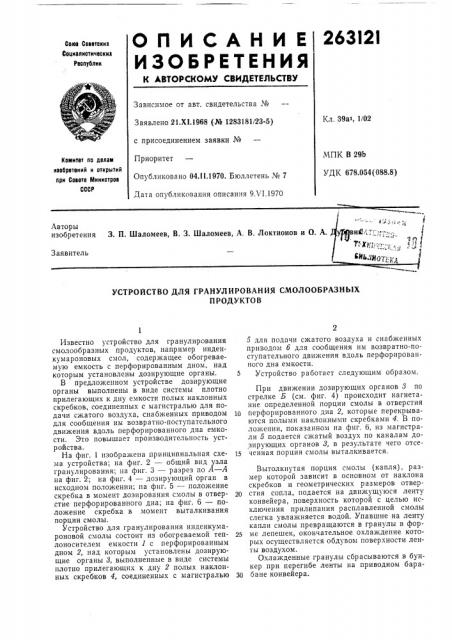

ОПИСАНИЕ

И ЗОБ РЕ ТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Соеетских

Социалистических

Реолублик

Зависимое от авт, свидетельства №

Заявлено 21.XI.1968 (№ 1283181/23-5) с присоединением заявки №

Приоритет

Опубликовано 04.ll 1970. Бюллетень № 7

Дата опубликования описания 9.Л.1970

Кл. 39а1, 1/02

МПК В 29b

УДК 678.054(088.8) комитет ло делам иэобретений и открытий лрн Соеете Миннстрое

СССР

Авторы изобретения 3. П. Шаломеев, В. 3. Шаломеев, А. В. Локтионов и О. А.

Заявитель

УСТРОЙСТВО ДЛЯ ГРАНУЛИРОВАНИЯ СМОЛООБРАЗНЫХ

ПРОДУКТО В

Известно устройство для гранулирования смолообразных продуктов, например инденкумароновых смол, содержащее обогреваемую емкость с перфорированным дном, над которым установлены дозирующие органы.

В предложенном устройстве дозирующие органы выполнены в виде системы плотно прилегающих к дну емкости полых наклонных скребков, соединенных с магистралью для подачи сжатого воздуха, снабженных приводом для сообщения им возвратно-поступательного движения вдоль перфорированного дна емкости. Это повышает производительность усгройства.

На фиг, 1 изображена принципиальная схема устройства; на фиг. 2 — общий вид узла гранулирования; па фиг. 3 — разрез по А — А на фиг. 2; на фиг. 4 — дозирующий орган в исходном положении; на фиг. 5 — положение скребка в момент дозирования смолы в отвер,стие перфорированного дна; на фиг. 6 — положение скребка в момент выталкивания порции смолы, Устройство для гранулирования инденкумароновой смолы состоит из обогреваемой теплоносителем емкости 1 с перфорированным дном 2, над которым установлены дозирующие органы 8, выполненные в виде системы плотно прилегающих к дну 2 полых наклонных скребков 4, соединенных с магистралью

5 для подачи сжатого воздуха и снабженных приводом б для сообщения им возвратно-поступательного движения вдоль перфорирован. ного дна емкости.

Устройство работает следующим образом.

При движении дозирующих органов 3 по стрелке Б (см. фиг. 4) происходит нагнетание определенной порции смолы в отверстия

1р перфорированного дна 2, которые перекрываются полыми наклонными скребками 4, В положении, показанном на фиг. 6, из магистрали 5 подается сжатый воздух по каналам дозирующих органов 8, в результате чего отсе15 ченная порция смолы выталкивается.

Вытолкнутая порция смолы (капля), размер которой зависит в основном от наклона скребков и геометрических размеров отвер20 стия сопла, подается на движущуюся ленту конвейера, поверхность которой с целью исключения прилипания расплавленной смолы слегка увлажняется водой. Упавшие на ленту капли смолы превращаются в гранулы в фор2s ме лепешек, окончательное охлаждение которых осуществляется обдувом поверхности ленты воздухом.

Охлажденные гранулы сбрасываются в бункер при перегибе ленты на приводном бараЗО бане конвейера.

263121

Слтола

Ь э

Составитель Э. Гольтякова

Редактор Л. К. Ушакова Тсхред T. П. Курилко Коррек гор Т. А. Абрамова

Заказ l33l !! Тираж 500 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская паб., д. 4/5

Типография, пр. Сапунова, 2

Предложенное устройство позволит проводить грануляцию из большого количества сопел (отверстий).

Пр едм ет изобретения

Устройство для гранулирования смолообразных продуктов, например инденкумароновых смол, содержащее обогреваемую емкость с перфорированным дном, над которым установлены дозирующие органы, отличающееся тем, что, с целью повышения производительности, дозируюшие органы выполнены в виде системы плотно прилегающих к дну емкости

5 полых наклонных скребков, соединенных с магистралью для подачи сжатого воздуха и снабженных приводом для сообщения им возвратно-поступательного движения вдоль перфорированного дна емкости.
