Изобретение относится к устройству коммутационного аппарата, содержащему блок прерывателя с первым и вторым коммутационным контактным элементом, которые являются подвижными относительно друг друга, а также с берущим начало в коммутационном промежутке, образованном между коммутационными контактными элементами, каналом коммутационного газа, который проходит через блок прерывателя и соединяет коммутационный промежуток с окружающей средой блока прерывателя и который по меньшей мере на участках ограничен пустотелой структурой камеры, которая на первом конце соединена с одним из коммутационных контактных элементов.

Подобное устройство коммутационного аппарата известно, например, из патента DE 102 21 580 В3. Описанное там устройство коммутационного аппарата содержит блок прерывателя с коммутационным промежутком, а также с подвижными относительно друг друга коммутационными контактными элементами. Чтобы отводить возникающий в коммутационном промежутке коммутационный газ, предусмотрен канал коммутационного газа, который берет начало в коммутационном промежутке и проходит через блок прерывателя. Через канал коммутационного газа устанавливается соединение между коммутационным промежутком и окружающей средой блока прерывателя. Канал коммутационного газа окружен полой объемной структурой камеры, которая соединена с одним из коммутационных контактных элементов.

В известном устройстве канал коммутационного газа внутри структуры камеры выполнен таким образом, что посредством охватывающих друг друга, по существу коаксиально расположенных элементов канал коммутационного газа многократно изменяет направление. За счет этого становится возможным горячий газ вдоль пути потока завихрять с холодным изоляционным газом и в конечном счете этот завихренный коммутационный газ выпускать в окружающую среду блока прерывателя. Ввиду коаксиального расположения охватывающих друг друга элементов, коммутационный газ выталкивается в осевом направлении. Для позиционирования блока прерывателя предусмотрены изоляторы, на которые испускается коммутационный газ, выходящий из канала коммутационного газа. Также, электрические выводы, которые служат для подсоединения блока прерывателя в электрическую сеть, подвергаются действию выпускаемого коммутационного газа. В особенности, для изоляторов оказывается критичным то, что смешанный с частицами окалины коммутационный газ истекает в направлении поверхности изоляторов. Даже при предусмотренном согласно патенту DE 102 21 580 В3 оребрении изоляторов, следует опасаться того, что после многократных коммутирующих действий на изоляторах образуется электропроводный слой, который представляет собой дорожку для тока поверхностной утечки между блоком прерывателя и находящейся там герметизирующей оболочкой. Подобные дорожки для тока поверхностной утечки ухудшают работоспособность известного устройства коммутационного аппарата. Дополнительно следует ожидать преждевременного старения облучаемых изоляторов из-за термического воздействия, вызванного коммутационным газом.

Поэтому задачей изобретения является предложить устройство коммутационного аппарата, которое имеет повышенную эксплуатационную надежность.

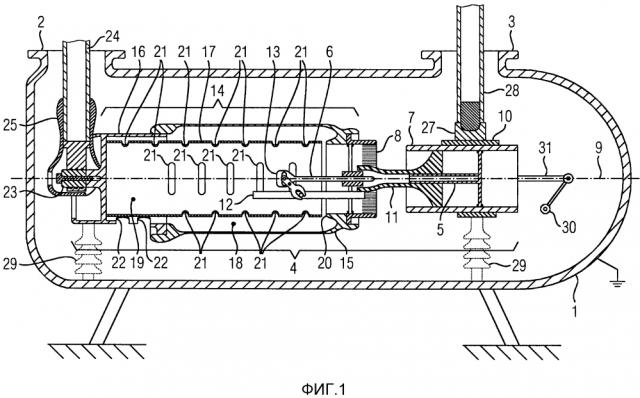

В соответствии с изобретением эта задача в устройстве коммутационного аппарата вышеуказанного типа решается тем, что пустотелая структура камеры на втором конце, расположенном противоположно первому концу, имеет выпускное отверстие на стороне боковой поверхности канала коммутационного газа в окружающую среду.

Устройство коммутационного аппарата служит для установления или прерывания пути тока. С этой целью устройство коммутационного аппарата имеет блок прерывателя с подвижными относительно друг друга коммутационными контактными элементами. Коммутационные контактные элементы в состоянии контактирования устанавливают путь тока, а в отделенном друг от друга состоянии устанавливают изоляционный промежуток устройства коммутационного аппарата. В зоне коммутационных контактных элементов расположен коммутационный промежуток, внутри которого проводится, например, возникающая в процессе коммутации коммутационная дуга. В качестве коммутационного промежутка обозначается пространство, внутри которого осуществляется контактирование/разделение контактных участков подвижных относительно друг друга коммутационных контактных элементов. Коммутационный промежуток может лежать внутри коммутационной камеры. Коммутационная камера ограничивает, например, пространство, в котором может гореть дуга. Коммутационная дуга возникает, например, как предварительный пробой при процессе включения и как дуга выключения при процессе выключения. Коммутационные контактные элементы могут быть выполнены, например, как контактные элементы номинального тока, как дугогасительные контактные элементы или как комбинированные номинальные и дугогасительные контактные элементы. В особенности, в области высоких напряжений, при коммутации высоких мощностей, предпочтительно использовать отдельные контактные элементы номинального тока и дугогасительные контактные элементы, так что в состоянии включения номинальный ток предпочтительно проводится через контактные элементы номинального тока слабого сопротивления. Возникающие в процессе выключения или в процессе включения электрические дуги, напротив, проводятся на дугогасительные контактные элементы, которые имеют высокую стойкость по отношению к термическим воздействиям электрической дуги. Коммутационные контактные элементы могут быть предпочтительно линейно подвижными относительно друг друга, так что для установления или удаления электропроводного соединения между коммутационными контактными элементами необходимо линейное перемещение. При этом в качестве предпочтительных оказались стержнеобразные коммутационные контактные элементы, которые своей продольной осью стержня ориентированы коаксиально к противоположно сформированному гильзообразному коммутационному контактному элементу. При этом может быть предусмотрено, что для создания относительного перемещения приводится только один из коммутационных контактных элементов, а другой коммутационный контактный элемент остается в покое. Однако также может быть предусмотрено, что оба коммутационных контактных элемента установлены с возможностью перемещения.

При возникновении коммутационной электрической дуги, ввиду ее термического воздействия, может произойти расширение флюидов, таких как газы или жидкости, которые находятся в области коммутационного промежутка. Дополнительно, может произойти испарение твердых или жидких материалов, так что в коммутационном промежутке имеет место нагретый электрической дугой, расширенный и загрязненный продуктами обгорания коммутационный газ. Для того чтобы коммутационный промежуток защитить от разрушения или предотвратить произвольное истечение коммутационного газа из коммутационного промежутка, создан канал коммутационного газа, который берет начало в коммутационном промежутке и имеет в области коммутационного промежутка впускное отверстие. Предпочтительным образом канал коммутационного газа может продолжаться исключительно на потенциальной стороне коммутационного промежутка. Таким образом обеспечивается противодействие затягиванию потенциала через коммутационный промежуток. Коммутационный газ, под воздействием исходящего от электрической дуги превышения давления внутри коммутационного промежутка, течет во впускное отверстие канала коммутационного газа. Канал коммутационного газа ограничен по меньшей мере на участках посредством пустотелой структуры камеры. В качестве пустотелой структуры камеры подходят полые тела, которые принимают в свою внутренность коммутационный газ и направляют его там. Подобное полое тело может быть сформировано, например, по существу в форме колбы, баллона, вращательно-симметричного тела, полого цилиндра и т.д. Эта пустотелая структура камеры должна иметь соответствующую сопротивляемость по отношению к давлениям, исходящим от коммутационного газа, а также к термическим нагрузкам. Пустотелая структура камеры после выхода коммутационного газа из коммутационного промежутка должна предоставлять участок канала коммутационного газа, в котором коммутационный газ может испытывать падение давления, то есть расширяться и завихряться. Пустотелая структура камеры должна служить в качестве объема расширения. При этом пустотелая структура камеры может быть выполнена сплошной или составной. Например, пустотелая структура камеры может иметь основное тело, например, по типу кожуха, который выполнен, например, предпочтительно по существу вращательно симметричным. Пустотелая структура камеры имеет по отношению к коммутационному промежутку увеличенный объем, так что внутри пустотелой структуры камеры образуется объем расширения, в котором коммутационный газ может испытывать снижение давления, а также снижение температуры. Предпочтительным образом, пустотелая структура камеры, как и коммутационный промежуток, должна быть заполнена электроизолирующим флюидом. В качестве электроизолирующего флюида подходят, например, изолирующие газы или изолирующие жидкости. При этом в качестве предпочтительных могут быть выбраны азот и гексафторид серы. Чтобы дополнительно повысить электрическую изоляционную прочность, изолирующий флюид в коммутационном промежутке и пустотелой структуре камеры может находиться под повышенным давлением. При этом изолирующий фторид предпочтительно должен обтекать и протекать через блок прерывателя. При этом находящийся вне блока прерывателя изолирующий флюид образует окружающую среду блока прерывателя, причем канал коммутационного газа выпускает отводимый из коммутационного промежутка коммутационный газ в окружающую среду блока прерывателя. Коммутационный газ покидает канал коммутационного газа через выпускное отверстие и выходит в окружающую среду. Может предусматриваться использование одного или нескольких выпускных отверстий.

В зоне соединения контактного элемента с пустотелой структурой камеры коммутационный газ вводится в канал коммутационного газа. При этом канал коммутационного газа может быть ограничен, например, одним коммутационным контактным элементом. Таким образом создается возможность, вводить коммутационный газ на коротком пути непосредственно в месте его возникновения в канал коммутационного газа. Канал коммутационного газа продолжается внутри пустотелой структуры камеры, причем коммутационный газ внутри пустотелой структуры камеры может испытывать расширение. За счет расширения осуществляется завихрение с находящимся внутри пустотелой структуры камеры (холодным) электроизолирующим флюидом. Область формирования коммутационного газа, а именно, в зоне контактного элемента, соединенного с пустотелой структурой камеры, а также область выпускного отверстия коммутационного газа в окружающую среду блока прерывателя должны быть разнесены по возможности максимально друг от друга, так чтобы коммутационный газ внутри пустотелой структуры камеры мог перемешиваться и охлаждаться. Ход канала коммутационного газа препятствует непосредственному проступанию коммутационного газа, протекающего через пустотелую структуру камеры. При этом коммутационный газ должен принудительно по меньшей мере однократно быть повернут на по меньшей мере 90°, чтобы от осевого направления втекания выводиться в радиальное направление вытекания через выпускное отверстие в оболочке пустотелой структуры камеры. Коммутационный газ должен предпочтительно в осевом направлении поступать в пустотелую структуру камеры и в радиальном направлении вытекать из пустотелой структуры камеры. При этом в качестве предпочтительного оказалось выполнить пустотелую структуру камеры как по существу полый цилиндр, причем, в частности, предпочтительным является вращательно симметричный полый цилиндр. Как по существу полый цилиндр в смысле настоящего документа рассматривается проходящее по оси цилиндра полое тело, которое по ходу оси цилиндра может также иметь разные поперечные сечения и которое, помимо этого, например, с торцевой стороны может иметь дополнительные требования. При этом коммутационный газ должен предпочтительно вдуваться в направлении оси цилиндра в пустотелую структуру камеры, причем выпускное отверстие канала коммутационного газа на стороне боковой поверхности расположено в стенке, замкнутым образом окружающей ось цилиндра, то есть в боковой поверхности пустотелой структуры камеры. Пустотелая структура камеры может иметь, например, по существу колбообразную структуру, причем впускное отверстие канала коммутационного газа размещено на торцевой стороне в уменьшенном в поперечном сечении горлышке колбы, а выпускное отверстие размещено на боковой стороне у дна колбы. Пустотелая структура камеры может, например, по меньшей мере на участках быть выполнена в форме кожуха, то есть иметь по существу структуру полого цилиндра, причем вдоль оси цилиндра возможны варьирующиеся поперечные сечения. Так, например, возможно, применять радиально расширенный кожух с, например, по меньшей мере на участках конической структурой.

Другое предпочтительное выполнение может предусматривать, что пустотелая структура камеры на втором конце имеет, в частности, по существу чашеобразное каркасное тело.

Каркасное тело служит для диэлектрического замыкания/запирания пустотелой структуры фазного проводника на его втором конце, противоположном первому концу. Каркасное тело должно для этого иметь диэлектрически благоприятную форму, чтобы предотвратить разрядные явления. Для этого каркасное тело может быть сформировано, в особенности в по существу чашеобразной форме. Однако каркасное тело может также иметь другие диэлектрически благоприятные формы. Каркасное тело может также только на участке выполняться чашеобразным и помимо этого может также иметь другие формы. Каркасное тело может предпочтительно выполняться так, чтобы пустотелую структуру камеры соединять с другим контактным элементом, так что блок прерывателя может включаться в путь тока, подлежащий прерыванию. Каркасное тело может для этого быть выполнено соответственно проводящим, причем, в частности, форма чаши предпочтительна с точки зрения ее диэлектрических свойств. При этом каркасное тело, исходя от основания чаши, должно открываться боковыми стенками, окружающими с боковой стороны основание чаши, к коммутационному промежутку. Тем самым создается возможность каркасное тело соединить, например, с основным телом, причем чашеобразно окружаемый каркасным телом объем совместно с основным телом предоставляет пустотелой структуре камеры объем для образования канала коммутационного газа. Например, основное тело может быть выполнено по типу кожуха, причем кожух открыт в направлении каркасного тела, и чашеобразное каркасное тело в свою очередь открыто в направлении основного тела. Отверстия кожуха и чашеобразного каркасного тела могут предпочтительным образом, герметизируя друг друга, ограничивая внутренний объем пустотелой структуры камеры, стыковаться друг с другом или охватывать друг друга. За счет такой выполненной составной пустотелой структуры камеры, ограниченный пустотелой структурой камеры объем может увеличиваться. Кроме того, обеспечивается возможность того, что выполненные с различными размерами компоненты могут быть соединены в пустотелую структуру камеры. Так можно, например, на каркасном теле по-разному определить положение для контактирования блока прерывания. Однако также может быть предусмотрено, что каркасное тело свободно от электрических соединительных компонентов, так что каркасное тело только предоставляет объем, который совместно с другим телом или несколькими другими телами ограничивает пустотелую структуру камеры.

Другое предпочтительное выполнение может предусматривать, что выпускное отверстие на стороне боковой поверхности по меньшей мере частично, в частности, полностью ограничено каркасным телом.

Каркасное тело может быть сформировано заодно целое. Например, могут применяться способы литья, чтобы сформировать каркасное тело. Соответственно, боковые стенки чашеобразного участка каркасного тела могут использоваться, чтобы ограничивать выпускное отверстие на стороне боковой поверхности. Однако также может быть предусмотрено, что каркасное тело ограничивает только часть выпускного отверстия на стороне боковой поверхности. Так может быть предусмотрено, что выпускное отверстие ограничено, например, совместно посредством других элементов, которые совместно окружают пустотелую структуру камеры.

Кроме того, предпочтительно может предусматриваться, что на каркасном теле размещен штекерный контакт.

Посредством штекерного контакта упрощенным образом возможно соединять блок прерывания устройства коммутационного аппарата с соединительной линией. Каркасное тело может служить в качестве держателя штекерного контакта, а также, при необходимости, может отчасти само выполняться в качестве штекерного контакта. Штекерный контакт может, в зависимости от конструктивной формы устройства коммутационного аппарата, находиться в любых положениях. При этом особенно предпочтительным является, если штекерный контакт размещен в зоне основания чашеобразного каркасного тела. При этом штекерный контакт должен размещаться, в особенности, вне чашеобразно замкнутого объема, то есть свободно от окружения боковой стенкой, в зоне основания каркасного тела. Например, при применении по существу вращательно-симметричной чаши, штекерный контакт может размещаться по возможности в центре в зоне основания чашеобразного каркасного тела.

Предпочтительным образом дополнительно может быть предусмотрено, что пустотелая структура камеры со стороны внутренней боковой стенки пересекается трубчатым телом, разделяющим в форме оболочки канал коммутационного газа.

Канал коммутационного газа может продолжаться внутри пустотелой структуры камеры различным образом. За счет продевания трубчатого тела является возможным разделить внутренность пустотелой структуры камеры на различные зоны или частичные объемы. При этом, например, может предусматриваться, что трубка выполнена по существу в форме полого цилиндра, в частности, по существу в форме кругового полого цилиндра, так что расположенная по центру внутри трубчатого тела (в частности, в форме кругового цилиндра) оболочка окружена по существу оболочкой в форме полого цилиндра. Оболочки отделены одна от другой трубчатым телом. Кроме того, может быть предусмотрено, что несколько трубчатых тел, вложенных друг в друга, ограничивают большее число оболочкообразных участков канала коммутационного газа. Предпочтительным образом главное направление протекания трубчатого тела внутри и снаружи боковой поверхности по существу ориентировано одинаковым образом, так что обеспечивается интенсивное и быстрое завихрение коммутационного газа и диэлектрически благоприятного электроизолирующего флюида. Так канал коммутационного газа может обтекаться в направлении коммутационного газа. Изменения направления снижаются до незначительного числа, причем главное направление протекания поддерживается постоянным. Поперечные течения служат по существу завихрению коммутационного газа. Коммутационный газ может непрерывно втекать в канал коммутационного газа и вытекать из него. В пустотелой структуре камеры, при поддержании направления течения, коммутационный газ может завихряться и, при обстоятельствах, также временно течь в поперечных направлениях и перекрываться с главным направлением течения.

Кроме того, предпочтительным образом может предусматриваться, что трубчатое тело со стороны боковой поверхности имеет по меньшей мере одно проходное отверстие, через которое разделенные трубчатым телом оболочки сообщаются друг с другом.

Через проходные отверстия обеспечивается возможность того, что внутренняя, окруженная трубчатым телом оболочка и внешняя, проходящая вокруг трубчатого тела оболочка замкнутого объема пустотелой структуры камеры сообщаются друг с другом. Тем самым части коммутационного газа могут переходить как из внутренности трубчатого тела во внешнюю область трубчатого тела, так и наоборот, из внешней области вокруг трубчатого тела внутрь области, окруженной трубчатым телом. Таким образом, несмотря на одинаково направленные направления течения, как с внутренней стороны боковой поверхности, так и с внешней стороны боковой поверхности у трубчатого тела допускаются поперечные течения, которые обеспечивают быстрое перемешивание коммутационного газа вдоль продольной оси трубчатого тела. Главное направление течения проходит в направлении продольной оси.

В качестве проходных отверстий могут, например, быть предусмотрены удлиненные отверстия, продольная протяженность которых ориентирована по существу поперек продольной оси трубчатого тела. В особенности может быть предусмотрено смещение положения проходных отверстий. Положение проходных отверстий может при этом варьироваться. Однако должно быть предусмотрено, что проходные отверстия, которые лежат в области каркасного тела, предоставляют в распоряжение исключительно в одном и том же (радиальном) направлении возможность перехода для коммутационного газа.

Предпочтительным образом может быть предусмотрено, что трубчатое тело на стороне боковой поверхности имеет по меньшей мере одно проходное отверстие, которое перерывается с зазором пустотелой структурой камеры, в частности, каркасным телом.

Проходное отверстие может на расстоянии от трубчатого тела перекрываться замкнутой стенкой пустотелой структуры камеры, в особенности, каркасного тела. Перекрывающая стенка должна лежать со стороны внешней боковой стенки по отношению к трубчатому телу. Стенка служит в качестве дефлектора для коммутационного газа, проходящего через перекрытые проходные отверстия. Предпочтительным образом, перекрытое проходное отверстие должно перекрываться участком окружающей основание чаши стенкой боковой поверхности каркасного тела. Тем самым создается возможность того, что проходящий через проходное отверстие коммутационный газ течет к перекрывающей стенке каркасного тела и там отклоняется. Стенка создает барьер.

Кроме того, предпочтительным образом может быть предусмотрено, что трубчатое тело с зазором перекрывает выпускное отверстие канала коммутационного газа.

Соответственно, также может быть предусмотрено, что выпускное отверстие канала коммутационного газа перекрывается замкнутой стенкой трубчатого тела. Здесь, в частности, может быть предусмотрено, что трубчатое тело со стороны внутренней боковой поверхности размещено перед выпускным отверстием, так что предотвращается непосредственный выпуск коммутационного газа из окруженной трубчатым телом чаши внутри пустотелой структуры камеры через выпускное отверстие в окружающую среду блока прерывателя. Соответственно, предоставляется барьер, который дополнительно отклоняет коммутационный газ, стремящийся к выпускному отверстию, за счет чего обеспечивается направление друг в друга частей коммутационного газа, которые протекают со стороны как внутренней, так и внешней боковой поверхности вдоль трубчатого тела. Тем самым обеспечивается дополнительное завихрение непосредственно перед выходом коммутационного газа в окружающую среду блока прерывателя.

Предпочтительным образом может быть предусмотрено, что выпускное отверстие и проходное отверстие размещены со смещением относительно друг друга.

Смещение выпускного отверстия и проходного отверстия предотвращает прямой выход прошедших через проходное отверстие частей коммутационного газа в окружающую среду блока прерывателя. В особенности, выпускное отверстие и проходное отверстие должны быть предусмотрены в диаметрально противоположных участках в стенке пустотелой структуры камеры (предпочтительно в каркасном теле) и стенке трубчатого тела. Тем самым гарантируется, что непосредственно перед выходом коммутационного газа из канала коммутационного газа коммутационный газ по меньшей мере частично вытесняется на окружную траекторию вокруг трубчатого тела. Это, в частности, части коммутационного газа, которые текут через проходные отверстия в области второго конца пустотелой структуры камеры. Тем самым, наряду с по существу осевым направлением коммутационного газа, можно, например, перед выходом коммутационного газа через выпускное отверстие также вызвать закручивание коммутационного газа, причем в этом вращающемся потоке коммутационного газа перед выходом коммутационного газа из канала коммутационного газа может также направляться текущая в осевом направлении компонента коммутационного газа. Смешивание коммутационного газа с электроизолирующим флюидом тем самым дополнительно стимулируется и поддерживается. На втором конце пустотелой структуры камеры выпускное(ые) отверстие(я) должны располагаться противоположно проходным отверстиям, расположенным в области второго конца пустотелой структуры камеры. Так, в области второго конца, проходные отверстия и выпускные отверстия имеют по существу то же самое направление прохождения газа. Однако отверстия на различных конструктивных узлах размещены противоположно друг другу. В частности, такое смещение должно быть предусмотрено таким образом, что по отношению к вертикальной оси, которая основание чаши каркасного тела пересекает по существу перпендикулярно, и которая ориентирована параллельно и с одинаковым перекрытием к оси цилиндра пустотелой структуры камеры, имеет место смещение выпускного отверстия и проходного отверстия в окружном направлении. Так в области второго конца может допускаться осевое перекрытие выпускного отверстия и проходного отверстия. На втором конце, в частности, в осевой области, все находящиеся там проходные отверстия и все находящиеся там выпускные отверстия должны допускать прохождение коммутационного газа, соответственно, в общем направлении испускания. Направления испускания проходных отверстий и выпускных отверстий должны отличаться друг от друга. Направления испускания могут также располагаться по существу параллельно друг другу. В этом случае коммутационный газ должен течь в противоположном направлении через проходные отверстия и выпускные отверстия.

Проходные отверстия и выпускные отверстия могут при этом быть сформированы, например, как продолговатые отверстия, причем как выпускные отверстия, так и проходные отверстия могут находиться на одной и той же орбите, причем выпускное отверстие и проходное отверстие должны располагаться в диаметрально противоположных точках орбиты.

Предпочтительным образом, кроме того, может быть предусмотрено, что трубчатое тело, опираясь на каркасное тело, как свободно лежащее выступает в пустотелую структуру камеры.

Опирание трубчатого тела на каркасное тело обеспечивает возможность упрощенного монтажа блока прерывания, так как трубчатое тело может монтироваться совместно с каркасным телом, например, во время сборки пустотелой структуры камеры. Трубчатое тело может, например, вдаваться внутрь чашеобразной выемки до основания чаши и прилегать к основанию чаши, так что трубчатое тело со стороны торца соединено с основанием чашеобразного каркасного тела. Трубчатое тело вдается предпочтительным образом, исходя от области основания каркасного тела через чашеобразную стенку боковой поверхности и выступает из каркасного тела и пересекает большую часть протяженности пустотелой структуры камеры между первым и вторым концом. Трубчатое тело при этом предпочтительно пустотелой структуры камеры расположено с зазором к стенкам оболочки чашеобразного каркасного тела, так что со стороны внешней оболочки у трубчатого тела образован кольцевой зазор. Предпочтительным образом трубчатое тело по типу кругового кольца должно быть связано с основанием чаши каркасного тела. За счет свободно лежащего выполнения трубчатого тела не требуются несущие и опорные конструкции внутри пустотелой структуры камеры. Кроме того, за счет свободно лежащей конструкции упрощается монтаж каркасного тела. Каркасное тело может, например, своим свободным концом быть ориентировано заподлицо с контактным элементом или впускным отверстием канала коммутационного газа в коммутационном промежутке пустотелой структуры камеры, так что коммутационный газ, втекающий через впускное отверстие внутрь пустотелой структуры фазного проводника, предпочтительно сначала втекает внутрь области, окруженной трубчатым телом. Между свободным концом трубчатого тела и впускным отверстием пустотелой структуры камеры может оставаться зазор, который действует как проходное отверстие.

Трубчатое тело может, например, иметь электропроводный материал.

Другое предпочтительное выполнение может предусматривать, что между трубчатым телом и пустотелой структурой камеры оболочка канала коммутационного газа с кольцеобразным поперечным сечением ограничена, причем сопротивление потока кольцеобразной оболочки на первом конце пустотелой структуры фазного проводника меньше, чем на втором конце пустотелой структуры камеры.

Трубчатое тело подразделяет полый объем пустотелой структуры камеры на различные оболочки, которые окружают друг друга. Например, внутри трубчатого тела по центру может быть предусмотрена цилиндрическая оболочка, которая со стороны внешней боковой поверхности, отделенная трубчатым телом, может охватываться полой цилиндрической оболочкой. В каждой из оболочек осуществляется течение коммутационного газа, причем главное направление течения коммутационного газа в каждой из оболочек направлено одинаково. Через проходные отверстия возможна коммуникация между отдельными оболочками. Если теперь во внешней оболочке с кольцеобразным поперечным сечением происходит повышение сопротивления потоку, исходя от первой стороны пустотелой структуры камеры к второй стороне пустотелой структуры камеры, то возможно сначала допустить расширение втекающего коммутационного газа, причем с сокращением поперечного сечения и повышенным сопротивлением потока в направлении выпускного отверстия канала коммутационного газа в окружающую среду можно вызвать повторное ускорение потока внутри канала коммутационного газа. Тем самым, с одной стороны, возможно на участке с низким сопротивлением, который расположен в направлении первой стороны пустотелой структуры камеры, предпринять расширение коммутационного газа, и этот расширенный коммутационный газ затем в области повышенного сопротивления оболочки сжать, за счет чего на втором конце достигается повышение скорости течения вытекающего коммутационного газа. Повышение сопротивления может осуществляться ступенчато или непрерывно посредством изменений поперечного сечения канала коммутационного газа.

Предпочтительным образом может быть предусмотрено, что на пустотелой структуре камеры кольцеобразная оболочка на втором конце ограничена каркасным телом, а на первом конце - кожухом, принимающим на торцевой стороне каркас.

За счет соответствующего выполнения поперечного сечения каркасного тела и кожуха простым способом можно кожух и каркасное тело соединить друг с другом и при этом осуществить замыкание пустотелой структуры фазного проводника. Например, может быть предусмотрено, что кожух выполнен по существу в форме полого цилиндра или сформирован, например, по типу конуса, причем каркасное тело окружено кожухом и вставлено в кожух. При этом отверстия каркасного тела, а также отверстие кожуха должны быть обращены друг к другу, так что объемы кожуха и чаши могут дополняться до общего объема пустотелой структуры камеры. Между кожухом и чашей предпочтительно имеется уплотнительное соединение, чтобы коммутационный газ вытеснять в направлении выпускного отверстия. Место соединения может использоваться для того, чтобы выполнить переход от участка с более низким сопротивлением потока к участку с увеличенным сопротивлением потока кольцеобразной оболочки. Оба участка предпочтительно ограничиваются, соответственно, кожухом и каркасным телом, причем кожух и каркасное тело за счет различающихся поперечных сечений оказывают разное влияние на сопротивление потока. Тем самым, с одной стороны, получается упрощенное соединение каркасного тела и кожуха. С другой стороны, таким образом осуществляется упрощенное сокращение поперечного сечения, чтобы обусловить измененные сопротивления потоку в оболочке. Кроме того, может также осуществляться сокращение поперечного сечения внешнего огибающего контура блока прерывателя. При расположении выпускного отверстия на стороне боковой поверхности на каркасном теле, выпускное отверстие находится на участке, над которым в проекции в направлении оси цилиндра полностью возвышается кожух. Таким образом, этот участок дополнительно диэлектрически экранирован кожухом.

Другое предпочтительное выполнение может предусматривать, что пустотелая структура камеры является структурой фазного проводника, который электрически контактирует с одним из контактных элементов.

Выполнение пустотелой структуры камеры как структуры фазного проводника имеет преимущество, состоящее в том, что один из контактных элементов электропроводно контактирует с пустотелой структурой камеры. За счет выполнения как структуры фазного проводника пустотелая структура камеры может использоваться для того, чтобы образовывать участок пути тока, подлежащий прерыванию или подключению с помощью устройства коммутационного аппарата. Пустотелая структура камеры может, например, изготавливаться из металлических литых деталей. Так можно, например, предусмотреть, что каркасное тело изготовлено из алюминиевого литья. Кроме того, основное тело, которое соединено с каркасным телом, может также изготавливаться из алюминиевого литья. Тем самым создается возможность, с одной стороны, выполнять электрическое контактирование с одним из контактных элементов. С другой стороны, пустотелая структура камеры может предпочтительным образом выполняться диэлектрической. Например, пустотелая структура камеры может проходить по существу вращательно симметрично к продольной оси или оси цилиндра, так что полый объем, который заключен в пустотелой структуре камеры, диэлектрически защищен. Тем самым внутри пустотелой структуры камеры могут также размещаться конструктивные узлы, которые, например, имеют выступающие кромки. Например, отклоняющий передаточный механизм для привода подвижного контактного элемента может по меньшей мере частично выступать в пустотелую структуру камеры. Кроме того, пустотелая структура камеры может использоваться как часть прерываемого или устанавливаемого пути тока посредством устройства коммутационного аппарата. Контактный элемент, контактирующий с пустотелой структурой камеры, должен продолжительно контактировать с пустотелой структурой фазного проводника, так что независимо от положения коммутации блока прерывания, пустотелая структура камеры и контактный элемент проводят тот же самый электрический потенциал.

Кроме того, предпочтительным образом может быть предусмотрено, что по меньшей мере один из контактных элементов опирается на пустотелую структуру камеры.

Пустотелая структура камеры должна со своей стороны иметь достаточную механическую и термическую стабильность, чтобы создавать сопротивление протекающим внутри коммутационным газам. Соответственно, пустотелая структура камеры имеет жесткую по углу конструкцию, которая также используется для того, чтобы стабилизировать блок прерывания. Пустотелая структура камеры может, таким образом, служить в качестве несущего элемента, чтобы позиционировать контактные элементы внутри устройства коммутационного аппарата. Пустотелая структура камеры может, например, один из контактн
