Реферат

Уровень техники

В технике связи желательно иметь доступ к обоим портам переходных оптических адаптеров. Однако обеспечение легкого доступа в технике связи сопряжено со определенными проблемами. Кабельная разводка и плотность размещения кабелей являются двумя факторами, которые необходимо учитывать при конфигурировании оборудования. Имеется потребность в таком телекоммуникационном оборудовании, которое могло бы обеспечить высокую плотность соединений, использовать стандартную установочную площадь и обеспечить эффективную раскладку кабелей, равно как и легкий доступ ко всем основным компонентам оборудования.

Краткое изложение сущности изобретения

Настоящее изобретение относиться к панельному устройству, включающему в себя решетку мест подключения кабелей к разъемам с лицевой стороны и решетку мест подключения кабелей к разъемам с тыльной стороны. Панельное устройство хранится в исходном положении (например, в шкафу, на стойке и т.д.). Панельное устройство может перемещаться по меньшей мере в одном направлении для улучшения доступа, по меньшей мере, к лицевой или тыльной стороне, тем самым улучшая доступ в решетке мест подключения кабелей к разъемам, находящимся на нем. Некоторые типы панельных устройств могут перемещаться в одном направлении для улучшения доступа к лицевой стороне и в другом направлении для улучшения доступа к тыльной стороне.

В некоторых аспектах панельная сборка включает в себя панельное устройство, смонтированное на раме. Панельное устройство выполнено с возможностью перемещения относительно рамы между не отклоненным и отклоненным положениями. В некоторых вариантах выполнения панельное устройство может фиксироваться в отклоненном и не отклоненном положениях. В других вариантах выполнения панельное устройство может скользить между положениями. В некоторых вариантах выполнения панельное устройство может поворачиваться между положениями. В некоторых вариантах выполнения ось вращения панели скользит во время перемещения между положениями.

В соответствии с некоторыми аспектами, каждый конец панельного устройства имеет два следящих элемента. Каждый следящий элемент скользит по своему собственному каналу, имеющемуся в раме, по мере перемещения панельного устройства между положениями. В некоторых вариантах выполнения каждый канал имеет два сегмента, проходящих в разных направлениях. В некоторых вариантах выполнения в пределах одного из сегментов одного из каналов имеется фиксатор.

В соответствии с другим аспектом панельная сборка включает в себя раму и панельное устройство. Рама имеет два боковых фланца. Каждый из боковых фланцев имеет схему расположения каналов. Каждая схема расположения каналов имеет первый канал и отдельный от него второй канал. Панельное устройство ограничивается первой и второй монтажными секциями. Каждая монтажная секция соединена с боковыми фланцами рамы с помощью первого и второго следящих элементов. Первый следящий элемент каждой монтажной секции находится в зацеплении с первым каналом соответствующего бокового фланца, а второй следящий элемент каждой монтажной секции находится в зацеплении со вторым каналом соответствующего бокового фланца. Панельное устройство может перемещаться относительно рамы между, по меньшей мере, не отклоненным положением и первым отклоненным положением путем перемещения следящих элементов по схеме расположения каналов.

В некоторых вариантах выполнения панельное устройство может перемещаться во второе отклоненное положение, отличающееся от первого отклоненного положения и от не отклоненного положения.

В некоторых вариантах выполнения панельное устройство может поворачиваться вокруг оси, проходящей через первые следящие элементы, когда панельное устройство переводят в первое отклоненное положение. В некоторых вариантах выполнения панельное устройство может поворачиваться вокруг оси, проходящей через вторые следящие элементы, когда панельное устройство переводят во второе отклоненное положение.

В некоторых вариантах выполнения каждый канал имеет первый сегмент и второй сегмент. В некоторых вариантах выполнения первые следящие элементы панельного устройства движутся по вторым сегментам первых каналов, когда панельное устройство переводят в первое отклоненное положение. В некоторых вариантах выполнения вторые следящие элементы панельного устройства движутся по вторым сегментам вторых каналов, когда панельное устройство переводят во второе отклоненное положение.

В некоторых вариантах выполнения на втором конце второго сегмента каждого канала имеется узел. Панельное устройство блокируется от перемещения относительно рамы, когда по меньшей мере два следящих элемента находятся в двух из узлов.

В некоторых вариантах выполнения на краю первого сегмента второго канала имеется фиксатор.

В некоторых вариантах выполнения от противоположных концов монтажной секции отходят боковые фланцы.

В соответствии с другими аспектами панельная сборка включает в себя раму и панельное устройство, смонтированное на раме с возможностью перемещения между, по меньшей мере, не отклоненным положением и первым отклоненным положением. Рама имеет два боковых фланца, отходящих от противоположных концов монтажной секции. Каждый из боковых фланцев имеет схему расположения каналов. Монтажная секция снабжена удерживающими пальцами, которые образуют проходы для прокладки кабелей. Панельное устройство ограничено первым и вторым концами и первым и вторым краями. Первый край панельного устройства обращен к монтажной секции рамы, а второй край панельного устройства обращен от монтажной секции рамы. Панельное устройство имеет по меньшей мере один следящий элемент, отходящий от каждого конца в направлении одного из боковых фланцев рамы. Каждый следящий элемент находится в зацеплении со схемой расположения каналов соответствующего бокового фланца. Между первым краем панельного устройства и монтажной секцией рамы во время перемещения панельного устройства между не отклоненным положением и первым отклоненным положением поддерживается промежуток.

В некоторых вариантах выполнения панельное устройство включает в себя основную секцию и две монтажных секции. Каждая из монтажных секций определяет один из концов панельного устройства. Основная секция определяет первый и второй края панельного устройства. Основная секция также определяет основную лицевую поверхность и противоположную ей основную тыльную поверхность, которые ограничены первым и вторым концами и первым и вторым краями.

В некоторых вариантах выполнения основная лицевая поверхность основной секции панельного устройства всегда обращена от монтажной секции, когда панельное устройство находится в первом отклоненном положении.

В некоторых вариантах выполнения основная тыльная поверхность основной секции панельного устройства всегда обращена от монтажной секции, когда панельное устройство находится во втором отклоненном положении.

В некоторых вариантах выполнения панельное устройство располагается, как правило, ортогонально монтажной секции рамы, когда панельное устройство находится в не отклоненном положении.

В некоторых вариантах выполнения панельное устройство ориентировано под углом относительно монтажной секции рамы, при этом угол больше 0°, но меньше 90°. В некоторых вариантах выполнения угол может быть в пределах от 30° до 70°. В некоторых вариантах выполнения угол может быть в пределах от 40° до 60°.

В некоторых вариантах выполнения каждая схема расположения каналов включает в себя первый канал и второй канал.

В соответствии с другими аспектами способ обеспечения доступа к терминальному полю на панельном устройстве включает в себя оттягивание панельного устройства от монтажной секции рамы таким образом, что первый следящий элемент панельного устройства перемещается по первому каналу, а второй следящий элемент панельного устройства перемещается по второму каналу 140 в первом направлении; продолжение оттягивания панельного устройства от монтажной секции рамы до тех пор, пока первый следящий элемент панельного устройства совпадет с сегментом первого канала, а второй следящий элемент в зацепление с фиксатором второго канала; и вращение панельного устройства вокруг оси, проходящей через второй следящий элемент и перемещение первого следящего элемента по сегменту первого канала во втором направлении, отличающемся от первого направления.

В соответствии с другим аспектом способ обеспечения доступа к терминальному полю на панельном устройстве, смонтированном на раме, включает в себя оттягивание панельного устройства от монтажной секции рамы таким образом, что первый следящий элемент панельного устройства перемещается по первому каналу и проходит сегмент первого канала, а второй следящий элемент панельного устройства перемещается по второму каналу и проходит фиксатор второго канала; продолжение оттягивания панельного устройства от монтажной секции рамы до тех пор, пока второй следящий элемент панельного устройства достигнет переходного участка между первым и вторым сегментами второго канала; и вращение панельного устройства вокруг оси, проходящей через первый следящий элемент, и перемещение второго следящего элемента по второму сегменту второго канала.

В соответствии с другими аспектами, шкаф включает в себя панельную сборку, смонтированную на первой стенке корпуса. Панельная сборка включает в себя раму и панельное устройство, предназначенное для установки на нем телекоммуникационных компонентов. Панельное устройство имеет основную лицевую поверхность, с которой доступны первые порты телекоммуникационных компонентов, и основную тыльную поверхность, с которой доступны вторые порты телекоммуникационных компонентов. Панельное устройство выполнено с возможностью перемещения относительно рамы между не отклоненным положением, первым отклоненным положением и вторым отклоненным положением. Основная лицевая поверхность панельного устройства обращена к верхней части корпуса, когда панельное устройство 110 находится в не отклоненном положении. Основная лицевая поверхность панельного устройства обращена по меньшей мере частично к открытой передней части корпуса, когда панельное устройство находится в первом отклоненном положении.

В некоторых вариантах выполнения к корпусу может быть прикреплен один или более оптических разветвителей.

В некоторых вариантах выполнения порты на лицевой стороне панельного устройства являются оптическими адаптерами, и по меньшей мере некоторые из портов на тыльной стороне панельного устройства являются оптическими адаптерами. В типичном варианте выполнения по меньшей мере некоторые из портов на тыльной стороне панельного устройства являются держателями разъемов.

В некоторых вариантах выполнения абонентские волоконно-оптические кабели могут быть проложены в шкафу через промежуток между панельным устройством и рамой, через проход, образованный удерживающими пальцами рамы, и шлейфом возвращаться назад к основной лицевой поверхности панельного устройства. Выходные кабели с распределителя могут быть проложены в шкафу от распределительного модуля мимо панельной сборки обратно к основной тыльной поверхности панельного устройства.

Разнообразие примеров желаемых признаков изделия или способов его использования частично приведено в нижеследующем описании, частично очевидно из описания или может быть усвоено путем осуществления на практике различных аспектов настоящего изобретения. Аспекты настоящего изобретения могут относиться к индивидуальным признакам, а также к комбинациям признаков. Следует понимать, что как предыдущее общее описание, так и нижеследующее подробное описание носят исключительно пояснительный характер и не являются ограничительными для заявляемого изобретения.

Краткое описание чертежей

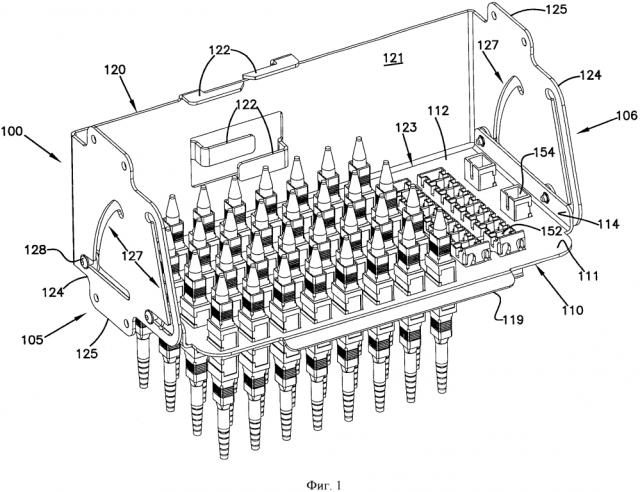

Фиг.1 - вид в перспективе спереди панельной сборки, включающей в себя раму, панельное устройство и телекоммуникационные компоненты, смонтированные на панельном устройстве.

Фиг.2 - фронтальная проекция панельной сборки, представленной на Фиг.1.

Фиг.3 - вид в перспективе снизу панельной сборки, представленной на Фиг.1.

Фиг.4 - вид панельной сборки, представленной на Фиг.1, в разобранном виде без телекоммуникационных компонентов.

Фиг.5 - вид снизу горизонтальной проекции панельной сборки, представленной на Фиг.1.

Фиг.6 - вид боковой проекции панельной сборки, представленной на Фиг.1.

Фиг.7-13 - иллюстрации перемещения следящих элементов панельного устройства по каналам рамы по мере перемещения панельного устройства между различными положениями, при этом на Фиг.7 показано не отклоненное положение, на Фиг.10 - первое отклоненное положение, а на Фиг.13 - второе отклоненное положение.

Фиг.14 - фронтальный вид в перспективе шкафа, в котором смонтирована панельная сборка, показанная на Фиг.1, частично с кабелями, в не отклоненном положении.

Фиг.15 - вид поперечного сечения шкафа, показанного на Фиг.14, выполненного в направлении продольной оси шкафа, с видимым абонентским кабелем.

Фиг.16 - фронтальный вид в перспективе типичного шкафа, приведенного на Фиг.14, с панельным устройством в первом отклоненном положении.

Фиг.17 - вид поперечного сечения шкафа, показанного на Фиг.16, выполненного в направлении продольной оси шкафа, с видимым абонентским кабелем.

Фиг.18 - фронтальный вид в перспективе типичного шкафа, приведенного на Фиг.14, с панельным устройством во втором отклоненном положении.

Фиг.19 - вид поперечного сечения шкафа, показанного на Фиг.18, выполненного в направлении продольной оси шкафа, с видимым абонентским кабелем.

Фиг.20-22 - иллюстрации альтернативных схем расположения каналов.

Подробное описание

Далее описаны различные признаки настоящего изобретения, иллюстрируемые прилагаемыми чертежами. По возможности на всех чертежах для ссылки на одинаковые или подобные компоненты использованы одинаковые ссылочные позиции

В целом, ссылаясь на чертежи, настоящее изобретение относится к панельному устройству 110, включающему в себя массив мест подключения кабелей к разъемам на лицевой стороне 112 и массив мест подключения кабелей к разъемам на тыльной стороне 113. Панельное устройство 110 расположено в исходном положении (например, в шкафу, на стойке и т.д.). Панельное устройство 100 может перемещаться по меньшей мере в одном направлении для улучшения доступа, по меньшей мере, к лицевой или тыльной стороне 112, 113, тем самым улучшая доступ к массиву мест подключения кабелей к разъемам, находящимся на панели. Некоторые типы панельных устройств 110 могут перемещаться в первом направлении для улучшения доступа к лицевой стороне 112 и во втором направлении для улучшения доступа к тыльной стороне 113.

На Фиг.1-6 показана типичная панельная сборка 100, имеющая признаки настоящего изобретения. Панельная сборка 100 имеет монтажную сторону 101, противоположную ей открытую сторону 102, первую сторону 103, противоположную ей вторую сторону 104, первый конец 105 и противоположный ему второй конец 106. Панельная сборка 100 включает в себя панельное устройство 110, смонтированное на раме 120. Панельное устройство 110 выполнено с возможностью перемещения относительно рамы 120.

Панельное устройство 110 включает в себя основную секцию 111, имеющую лицевую поверхность 112 и противоположную ей тыльную поверхность 113. Лицевая и тыльная поверхности 112, 113 являются основными поверхностями основной секции 111. Монтажные фланцы 114 отходят от противоположных концов основной секции 111. В приведенном примере каждый из монтажных фланцев 114 изогнут, отогнут или иначе отходит под углом от основной секции 111. В некоторых вариантах выполнения на монтажных фланцах 114 устанавливают гнезда 115 для следящих элементов. В других вариантах выполнения отверстия для следящих элементов могут проходить насквозь через фланцы. По краю основной секции 111 проходит выступающая вперед ручка 119.

В основной секции 111 панельного устройства 110 выполнены одно или более отверстий для монтажа телекоммуникационных компонентов. В некоторых вариантах выполнения телекоммуникационные компоненты могут включать в себя оптические компоненты. Например, на основной секции 111 могут устанавливаться оптические адаптеры, держатели оптических разъемов, устройства разветвления, кабельные катушки или другие оптические компоненты. В других вариантах выполнения телекоммуникационные компоненты могут включать в себя электрические компоненты.

В некоторых вариантах выполнения имеются отверстия 116 для оптических адаптеров, проходящие сквозь основную секцию 111 с лицевой стороны 112 на тыльную сторону 113. Отверстия 116 для оптических адаптеров имеют размеры, позволяющие монтировать в них один или более оптических адаптеров 150. В приведенном примере основная секция 111 имеет четыре ряда по восемь отверстий 116 для оптических адаптеров. В одних вариантах выполнения основная секция 111 может иметь большее или меньшее количество рядов и (или) большее или меньшее количество отверстий 116 для оптических адаптеров в одном ряду. В других вариантах выполнения одно или более отверстий 116 для оптических адаптеров могут иметь достаточную длину, чтобы можно было монтировать в них несколько соседних оптических адаптеров 150. В других вариантах выполнения одно или более отверстий 116 для оптических адаптеров выполнены с возможностью монтажа блоков переходных устройств.

В некоторых вариантах выполнения отверстия также включают в себя отверстия 117 для держателей разъемов, проходящие сквозь основную секцию 111 с лицевой стороны 112 на тыльную сторону 113. Отверстия 117 для держателей разъемов имеют размеры, позволяющие монтировать один или более держателей 152 разъемов. Каждый держатель 152 разъемов предназначен для приема контактных концов неиспользуемых волоконно-оптических кабелей. В приведенном примере основная секция 111 имеет по меньшей мере одно отверстие 117 для держателя разъемов, размеры которого позволяют монтировать один или более блоков держателей 152 разъемов. В приведенном примере в одном отверстии для держателя разъемов установлено два блока держателей 152 разъемов. В других вариантах выполнения основная секция 111 может включать в себя большее или меньшее количество отверстий 117 для держателей разъемов.

В некоторых вариантах выполнения отверстия также включают в себя одно или более отверстий 118 для интерфейсных элементов, проходящих сквозь основную секцию 111 с лицевой стороны 112 на тыльную сторону 113. Отверстия 118 для интерфейсных элементов имеют размеры, позволяющие монтировать один или более интерфейсных элементов, соединяемых с кабелями первичной или вторичной сети связи. В некоторых вариантах выполнения интерфейсные элементы включают в себя оптические адаптеры 150, каждый из которых предназначен для соединения контактного конца передающего кабеля с контактным концом входного волокна оптического разветвителя. В показанном примере основная секция 111 имеет два отверстия 118 для интерфейсных элементов, размеры которых позволяют монтировать один оптический адаптер 150. В других вариантах выполнения основная секция может включать в себя большее или меньшее количество отверстий 118 для интерфейсных элементов.

Рама 120 предназначена для установки панельного устройства 110 с использованием следящих элементов 128, как это более подробно описано ниже. Рама включает в себя по меньшей мере две поддерживающие стенки 124, каждая из которых имеет по меньшей мере одну схему 127 расположения каналов, задающую путь, по которому панельное устройство 110 может перемещаться между двумя и более положениями. Каждая схема 127 расположения каналов включает в себя один или более каналов. В некоторых вариантах выполнения схема 127 расположения каналов каждой поддерживающей стенки 124 является зеркальным отражением схемы 127 расположения каналов противоположной поддерживающей стенки 124. В некоторых вариантах выполнения поддерживающие стенки 124 расположены параллельно и находятся на определенном расстоянии от стенок. В некоторых вариантах выполнения поддерживающие стенки 124 выполнены отдельно друг от друга. Например, поддерживающие стенки 124 могут быть смонтированы на противоположных сторонах стойки или шкафа (например, см. шкаф 160 на Фиг.14). В других вариантах выполнения поддерживающие стенки 124 могут соединяться вместе с помощью одной или более рамных деталей.

В некоторых вариантах выполнения рама 120 включает в себя монтажную секцию 121, соединяющую две поддерживающие стенки 124A, 124B (см. Фиг.4). В некоторых вариантах выполнения поддерживающие стенки 124A, 124B выступают с противоположных концов монтажной секции 121, тем самым формируя U-образную конструкцию. В приведенном примере поддерживающие стенки 124A, 124B образованы боковыми фланцами монтажной секции 121. Монтажная секция 121 определяет монтажную сторону 101 панельной сборки 100, а боковые фланцы 124A, 124B определяют первый и второй концы 105, 106 панельной сборки 100. Открытая сторона 102 ограничена дальними концами боковых фланцев 124A, 124B. Панельное устройство 110 ориентировано относительно рамы 120 таким образом, что ограничивается боковыми фланцами 124A, 124B. Лицевая сторона 112 основной секции 111 обращена к первой стороне 101 панельной сборки 100, а тыльная сторона 113 основной секции 111 обращена ко второй стороне 102 панельной сборки 100.

В некоторых вариантах выполнения монтажная секция 121 рамы 120 обладает функцией кабельного крепежа, помогающей организовать раскладку волоконно-оптических кабелей, идущих к панельному устройству 110. В некоторых вариантах выполнения монтажная секция 121 включает в себя удерживающие пальцы 122, выступающие вперед относительно монтажной секции 121 и формирующие канал или проход, через который могут быть пропущены волоконно-оптические кабели. В некоторых вариантах выполнения панельное устройство 110 размещено относительно рамы 120 таким образом, чтобы между ними оставался промежуток 123 (Фиг.3), через который могут проходить волоконно-оптические кабели. Панельное устройство 110 и рама 120 соединены таким образом, что промежуток 123 сохраняется независимо от перемещения панели 110 относительно рамы 120, тем самым исключается защемление волоконно-оптических кабелей.

Выступы 125 могут отходить вверх или вниз от боковых фланцев 124 (т.е. в направлении первой стороны 103 и второй стороны 104 панельной сборки 100). Выступы 125 могут обеспечивать выполнение функции кабельного крепления. Например, к выступам 125 могут крепиться удерживающие кольца, кабельные хомуты, стяжки кабелей, полоски материи или металла или другие средства 167 крепежа (см. Фиг.14). В некоторых вариантах выполнения выступы 125 могут иметь одно или более отверстий 126 для установки средств крепежа. В приведенном примере каждый выступ имеет два отверстия 126 для установки средств кабельного крепежа.

Панельное устройство 110 соединяется с рамой 120 на боковых фланцах 124. В частности, следящие элементы 128 выступают наружу из монтажных фланцев 114 панельного устройства 110. Боковые фланцы 124 имеют направляющие схемы 127 расположения каналов, по которым могут скользить или как-то иначе перемещаться следящие элементы 128. В приведенном примере каждый следящий элемент 128 включает в себя головную часть, имеющую больший поперечный размер, чем поперечный размер соответствующего направляющего канала схемы 127 расположения каналов, и выступающий из головной части штырь, проходящий через соответствующий канал и прикрепленный к одному из монтажных фланцев 114 панельного устройства 110. Например, штырь может проходить через гильзу 115 следящего элемента, имеющуюся на монтажном фланце 114. В некоторых вариантах выполнения на каждый следящий элемент 128 может быть одета шайба 129, вставляемая между монтажным фланцем 114 и внутренней поверхностью соответствующего бокового фланца 124 для снижения трения между ними.

В некоторых вариантах выполнения каждая схема 127 расположения каналов включает в себя первый канал 130 и второй канал 140. Каждый из этих каналов 130, 140 предназначен для приема одного следящего элемента 128 панельного устройства 110. Каждый канал 130, 140 имеет размеры, позволяющие штырю следящего элемента 128 скользить по каналу 130, 140, но препятствующие прохождению головки следящего элемента 128 через канал 130, 140.

Как показано на Фиг.7-13, схема 127 расположения каналов позволяет панельному устройству 110 перемещаться между двумя или более положениями относительно рамы 120. В некоторых вариантах выполнения схема 127 расположения каналов позволяет панельному устройству 110 перемещаться между не отклоненным положением (см. Фиг.7) и первым отклоненным положением (см Фиг.10). В некоторых вариантах выполнения основная секция 111 панельного устройства 110, как правило, ортогональна монтажной секции 121 рамы 120, когда она находится в не отклоненном положении. В некоторых вариантах выполнения лицевая сторона 112 основной секции 111 обращена к первой стороне 103 панельной сборки 100, а тыльная сторона 113 основной секции 111 обращена ко второй стороне 104 панельной сборки 100, когда панельное устройство 110 находится в не отклоненном положении.

В некоторых вариантах выполнения основная секция 111 панельного устройства 110 выступает под углом больше 0°, но меньше 90 относительно монтажной секции 121 рамы 120, когда панельное устройство 110 находится в отклоненном положении. В некоторых вариантах выполнения край основной секции 111, ближайший к открытой стороне 102, движется вниз, когда панельное устройство 110 перемещается в первое отклоненное положение. Соответственно облегчается доступ к лицевой поверхности 112 основной секции 111, в частности, если панельное устройство 110 по высоте находится выше пользователя.

В некоторых вариантах выполнения угол наклона основной секции 111 может быть в пределах от 10° до примерно 80°. В некоторых вариантах выполнения угол наклона основной секции 111 может быть в пределах от 20° до примерно 70°. В некоторых вариантах выполнения угол наклона основной секции 111 может быть в пределах от 30° до примерно 50°. В некоторых вариантах выполнения угол наклона основной секции 111 может быть в пределах от 40° до примерно 50°. В некоторых вариантах выполнения угол наклона основной секции 111 может быть в пределах от 50° до примерно 60°.

В некоторых вариантах выполнения схема 127 расположения каналов позволяет панельному устройству 110 перемещаться между тремя положениями относительно рамы 120. В некоторых вариантах выполнения схема 127 расположения каналов позволяет панельному устройству 110 перемещаться между не отклоненным положением (см. Фиг.7), первым отклоненным положением (см. Фиг.10) и вторым отклоненным положением (см. Фиг.13). В некоторых вариантах выполнения основная секция 111 панельного устройства 110 выступает под углом, большим, чем 0° и меньшим чем 90° относительно монтажной секции 121 рамы 120, когда панельное устройство 110 находится во втором отклоненном положении. В некоторых вариантах выполнения край основной секции 111, ближайший к открытой стороне 102, движется вверх, когда панельное устройство 110 перемещается в первое отклоненное положение. Соответственно облегчается доступ к тыльной поверхности 113 основной секции 111, особенно если панельное устройство 110 по высоте находится ниже пользователя.

В некоторых вариантах выполнения угол наклона основной секции 111 может быть в пределах от 10° до примерно 80°, когда панельное устройство 110 находится во втором отклоненном положении. В некоторых вариантах выполнения угол наклона основной секции 111 может быть в пределах от 20° до примерно 70°. В некоторых вариантах выполнения угол наклона основной секции 111 может быть в пределах от 30° до примерно 50°. В некоторых вариантах выполнения угол наклона основной секции 111 может быть в пределах от 40° до примерно 50°. В некоторых вариантах выполнения угол наклона основной секции 111 может быть в пределах от 50° до примерно 60°.

Одна типичная конфигурация схемы 127 расположения каналов показана на Фиг.6. Первый канал 130 включает в себя первый сегмент 131 и второй сегмент 134. Первый сегмент 131 проходит от первого конца 133 (см. Фиг.4) до второго конца 166. Второй сегмент 134 проходит от первого конца 135 до второго конца 136. Первый конец 135 второго сегмента 134 отходит от первого сегмента 131 в промежуточной точке между первым и вторым концами 132, 133 первого сегмента 131. Первый канал 130 имеет узел 137 на втором конце 136 второго сегмента 134.

В одних вариантах выполнения один или оба сегмента 131, 134 вытянуты линейно. В других вариантах выполнения один или оба сегмента 131, 134 имеют вид дуги. В некоторых других вариантах выполнения один из сегментов 131, 133 вытянут линейно, а другой имеет вид дуги. В приведенном примере первый сегмент 131 вытянут линейно между монтажной стороной 101 и открытой стороной 102 панельной сборки 100. Второй сегмент 134 изогнут вверх от первого сегмента 131 в направлении открытой стороны 102. Узел 137 изогнут вниз и в направлении открытой стороны 102 от второго конца 136 второго сегмента 134.

Второй канал 140 проходит от первого конца 141 ко второму концу 142. Второй канал 140 включает в себя первый сегмент 143, проходящий от первого конца 141 до переходного участка 145. Второй канал 140 также включает в себя второй сегмент 144, который проходит от переходного участка 145 до второго конца 142 канала 140. Второй сегмент 144 проходит в отличающемся от первого сегмента 143 направлении. Второй сегмент имеет на своем втором конце 142 узел 146. На краю первого сегмента 143 выполнен фиксатор 147.

В одних вариантах выполнения один или оба сегмента 143, 144 вытянуты линейно. В других вариантах выполнения оба сегмента 143, 144 имеют вид дуги. В некоторых других вариантах выполнения один из сегментов 143, 144 вытянут линейно, а другой имеет вид дуги. В приведенном примере первый сегмент 143 вытянут линейно между монтажной стороной 101 и открытой стороной 102 панельной сборки 100. Второй сегмент 144 проходит под углом вверх от первого сегмента 131 в направлении монтажной стороны 101 панельной сборки 100. Узел 146 загнут вниз в направлении монтажной стороны 101 от второго конца 142 второго канала 140.

На Фиг.7-13 показано перемещение следящих элементов 128 по каналам 130, 140 по мере перемещения панельного устройства 110 между различными положениями. Например, на Фиг.7-10 показано перемещение следящих элементов 128 по каналам 130. 140 по мере перемещения панельного устройства 110 из не отклоненного положения (см. Фиг.7) в первое отклоненное положение (см. Фиг.10). На Фиг.7 и Фиг.11-13 показано перемещение следящих элементов по каналам 130, 140 по мере перемещения панельного устройства 110 из не отклоненного положения (см. Фиг.7) во второе отклоненное положение (см. Фиг.10).

На Фиг.7 показан вид сбоку панельной сборки 100, на котором панельное устройство 110 находится относительно рамы 120 в не отклоненном положении. Следящие элементы 128, выступающие из второго края 106 панельного устройства 110, показаны находящимися в первых концах 132, 141 каналов 130, 140. Следящие элементы 128, выступающие из первого края 105 панельного устройства 110, показаны находящимися во вторых концах 132, 141 каналов 130, 140. Основная секция 111 панельного устройства 110 располагается, как правило, параллельно первым сегментам 131, 143 каналов 130, 140. При нахождении в этом положении края каналов 130, 140 удерживают следящие элементы 128 от движения вверх или вниз, тем самым удерживая панельное устройство 110 в не отклоненном положении.

Для перевода панельного устройства 110 в одно из отклоненных положений, панельное устройство 110 необходимо переместить вперед относительно рамы 120. Следящие элементы 128 перемещаются по первым сегментам 131, 143 каналов 130, 140 в направлении открытой стороны 102 панельной сборки 100. В некоторых вариантах выполнения панельное устройство 110 перемещается вперед до тех пор, пока расположенные ближе к открытой стороне следящие элементы 128 попадут в фиксаторы 146 вторых каналов 140 (см. Фиг.8). Когда расположенные ближе к открытой стороне следящие элементы 128 попадают в фиксаторы 147, расположенные ближе к монтажной стороне следящие элементы 128 оказываются совмещенными с первыми концами 135 вторых сегментов 134 первых каналов 130.

Как показано на Фиг.9 и 10, панельное устройство 110 перемещается в первое отклоненное положение путем поворота панельного устройства 110 вокруг оси вращения, проходящей через расположенные ближе к открытой стороне следящие элементы 128. В некоторых вариантах выполнения ось вращения может перемещаться по первому сегменту 143 второго канала 140. Фиксаторы 147 облегчают вращение панельного устройства 110 при перемещении по большей части длины второго сегмента 134 без перемещения следящих элементов 128 по первым сегментам 143 вторых каналов 140. По мере поворота панельного устройства 110, находящиеся ближе к монтажной стороне следящие элементы 128 движутся по вторым сегментам 134 первых каналов 130 в направлении вторых концов 136 вторых сегментов 134 (см. Фиг.9).

Находящиеся ближе к монтажной стороне следящие элементы 128 попадают (т.е. заскакивают) в узлы 137 на вторых концах 136 вторых сегментов 134 для блокировки панельного устройства 110 в первом отклоненном положении. В некоторых вариантах выполнения находящиеся ближе к открытой стороне следящие элементы 128 скользят по первому сегменту 143 второго канала 140 в направлении переходного участка 145, чтобы позволить находящимся ближе к монтажной стороне следящим элементам 128 попасть в узлы 137. Узлы 137 препятствуют обратному перемещению находящиеся ближе к монтажной стороне следящих элементов 128 по вторым сегментам 134, тем самым удерживая панельное устройство 110 в первом отклоненном положении. Соответственно положение и ориентация панельного устройства 110 остаются неизменными, пока пользователь вставляет и вынимает разъемы волоконно-оптических кабелей в порты или из портов, доступных с лицевой стороны 112 основной секции 111 панельного устройства 110.

Для освобождения панельного устройства 110 из первого положения пользователь нажимает на панельное устройство 110 вверх и назад, чтобы находящиеся ближе к монтажной стороне следящие элементы 128 могли перейти через перегиб или вершину кривой и двигаться из узла 137 по второму сегменту 134 первого канала 130. Перемещение панельного устройства 110 вверх и назад заставляет находящиеся ближе к открытой стороне следящие устройства 128 двигаться по первому сегменту 143 второго канала 140 в направлении первого конца 141 первого канала 140.

Для перевода панельного устройства 110 во второе положение, панельное устройство 110 перемещают вперед относительно основания 120 до тех пор, пока находящиеся ближе к открытой стороне следящие элементы 128 пройдут через фиксаторы 147 и попадут в переходный участок 145 второго канала 140 (см. Фиг.11). Когда находящиеся ближе к открытой стороне следящие элементы 128 находятся на переходном участке 145, положение находящихся ближе к монтажной стороне следящих элементов 128 более не совпадает с первыми концами 135 вторых сегментов первых каналов 130. Скорее, находящиеся ближе к монтажной стороне следящие элементы 128 располагаются между краями первых сегментов 131 первых каналов 130. Находящиеся ближе к открытой стороне следящие элементы 128 располагаются во вторых сегментах 144 вторых каналов 140.

Как показано на Фиг.12 и 13, панельное устройство 110 перемещают во второе положение путем его вращения вокруг оси, проходящей через находящиеся ближе к монтажной стороне следящие элементы 128. Края первых сегментов 131 первых каналов 130 препятствуют перемещению находящихся ближе к монтажной стороне следящих элементов 128 вверх или вниз при вращении панельного устройства 110. При вращении панельного устройства 110 находящиеся ближе к открытой стороне следящие элементы 128 движутся по вторым сегментам 144 вторых каналов 140 в направлении вторых концов 142 вторых сегментов 144 (см. Фиг.12).

В некоторых вариантах выполнения ось вращения может перемещаться по первому сегменту 131 первого канала 130. Например, в некоторых вариантах выполнения находящиеся ближе к монтажной стороне следящие элементы 128 остаются относительно неподвижными в пределах первых сегментов 131 первых каналов 130, в то время как находящиеся ближе к открытой стороне следящие элементы 128 перемещаются по части вторых сегментов 144 вторых каналов 140. Находящиеся ближе к монтажной стороне следящие элементы 128 могут ско
