Реферат

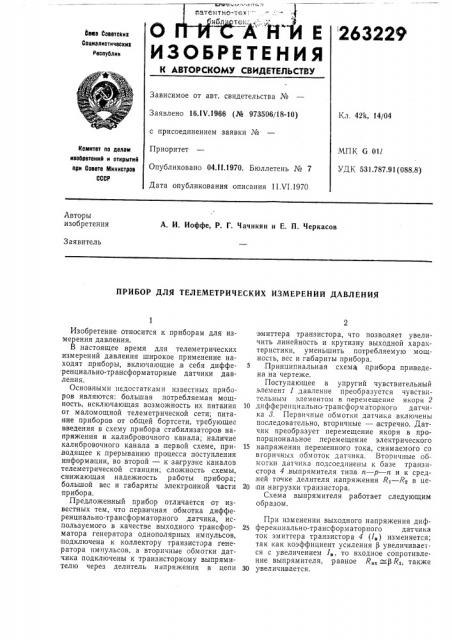

б Е

ИЗОБРЕТЕНИЯ

263229

Севе Соевтс

Социвлистичвскил

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 16Л7.1966 (№ 973506/18-10) с присоединением заявки №

Приоритет

Опубликовано 04Л1.1970. Бюллетень № 7

Дата опубликования описания 11.VI.1970

Кл. 42k, 14/04

МПК G 01/

УДК 531.787.91(088.8) Комитет по лелем ивобретений и открытий при Совете Министров

СССР

Авторы изобретения

А. И. Иоффе, P. Г. Чачикян и Е. П. Черкасов

Заявитель

ПРИБОР ДЛЯ ТЕЛЕМЕТРИЧЕСКИХ ИЗМЕРЕНИЙ ДАВЛЕНИЯ

Изобретение относится к приборам для измерения давления.

В настоящее:время для телеметрических измерений давления широкое применение находят .приборы, включающие,в себя дифференциально-трансформаторные датчики давления.

Основными недостатками известных приборов являются: большая потребляемая мощность, исключающая возможность их питания от маломощной телеметрической сети; питание приборов от общей бортсети, требующее введения в схему прибора стабилизаторов напряжения и .калибровочного канала; наличие калибровочного канала в первой схеме, приводящее к прерыванию процесса поступления информации, во второй — к загрузке каналов телеметрической станции; сложность схемы, снижающая надежность работы прибора; большой вес и габариты электронной части прибора.

Предложенный прибор отличается от известных тем, что .первичная обмотка дифференциально-трансформаторного датчика, используемого в качестве выходного трансформатора генератора однополярных импульсов, подключена к коллектору транзистора генератора импульсов, а вторичные обмотки датчика подключены к транзисторному выпрямителю через делитель напряжения в цепи эмиттера транзистора, что позволяет увеличить линейность и крутизну выходной характеристики, уменьшить потребляемую мощность, вес и габариты прибора.

5 Принципиальная схема прибора приведена на чертеже.

Поступающее в упругий чувствительный элемент 1 давление преобразуется чувствительным элементом в перемещение якоря 2

10 дифференциально трансформаторного датчика 8. Первичные обмотки датчика включены последовательно, вторичные — встречно. Датчик преобразует перемещение якоря в пропорциональное перемещение электрического

15 напряжения переменного тока, снимаемого со вторичных обмоток датчика. Вторичные обмотки датчика подсоединены к базе транзистора 4 выпрямителя типа n — р — n и к сред.ней точке делителя напряжения R 1 — R2 в це20 пи нагрузки транзистора.

Схема выпрямителя работает следующим образом.

При изменении выходного напряжения диф25 ференпиально-трансформаторного датчика ток эмиттера транзистора 4 (1,) изменяется; так как коэффициент усиления р увеличиваемся с увеличением 1,, то входное сопротивление выпрямителя, равное R, — pR1, также

30 увеличивается.

Так как функция P=f(J, ) нелинейна, то R„ из меняется нелинейно. Это приводит к нелинейности выходной характеристики датчика.

Это явление устраняется за счет подключения,вторичной обмотки к делителю напряжения в цепи эмиттера, При таком включении обмоток схема выпрямителя работает следующим образом. При увеличении тока эмиттера транзистора 4 увеличивается положительный потенциал на сопротивлении R2, который через, вторичную обмотку датчика поступает на базу транзистора, что вызывает дополнительное увеличение тока эмиттера, и этим компенсируется нелинейность характеристики выпрямителя и, следовательно, прибора.

Питание датчика осуществляется от генератора импульсов с емкостной обратной связью. Генератор построен на транзисторах

5 и б типа и — р — п.

Непосредственно в цепь коллектора транзистора б включена первичная обмотка дифференциально-трансформаторного датчика, на которой выделяются однополярные импуль: сы. Требуемая форма импульсов достигается выбором режима работы транзистора б (с отсечкой), 5

Предмет изобретения

Прибор для телеметрических измерений давления, содержащий дифференциальнотрансформаторный датчик давления, элек10 тронный генератор однополярных импульсов и транзисторный выпрямитель, отличаюи1ийся тем, что, с целью увеличения линейности и крутизны выходной характеристики, уменьшения потребляемой мощности, |веса и габари15 тов .прибора, первичная обмотка дифференциально-трансформаторного датчика, используемого в качестве, выходного трансформатора генератора однополярных импульсов, подключена к коллектору транзистора генерато20 ра импульсов, а вторичные обмотки датчика подключены к транзисторному выпрямителю через делитель напряжения в цепи эмиттера транзистора.
