Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

В общем случае настоящее изобретение относится к впитывающим изделиям и, более конкретно, к впитывающим изделиям, уложенных в стопку.

УРОВЕНЬ ТЕХНИКИ

Впитывающие изделия, такие как детские подгузники, трусы для приучения к горшку, трусы для взрослых, подгузники для животных, одноразовые купальные изделия и прокладки, применяемые при недержании, обычно предназначены для удержания телесных выделений, таких как фекалии, моча, кровь или менструальная кровь, выделяемых человеком или животными, носящими одноразовое впитывающее изделие. Часто бывает желательно поставлять такие изделия в стопках, в частности, чтобы облегчить их транспортировку и их пригодность для розничной торговли, в частности, для размещения на полках магазинных складов.

В случае общепринятых конфигураций в форме стопок все сложенные изделия обращены в одном и том же направлении. Например, каждое изделие в стопке может быть сложено пополам таким образом, чтобы оно имело переднюю панель и заднюю панель, где все передние панели в стопке обращены в одну сторону, и все задние панели также обращены в одну сторону и, кроме того, все изделия ориентированы таким образом, чтобы все места сгиба впитывающих изделий были расположены в одной общей плоскости.

Проблема, связанная с общепринятыми конфигурациями в форме стопок описанного выше типа, состоит в том, что такие конфигурации могут приводить к наличию у стопки относительно туго натянутой стороны, соответствующей месту расположения мест сгиба впитывающих изделий (то есть общей плоскости), и относительно не натянутой противоположной стороны, соответствующей торцевым концам впитывающих изделий. Такое отличие может приводить к неровной и возможно неустойчивой стопке впитывающих изделий.

Кроме того, некоторые изделия содержат компоненты в относительно не натянутом (ослабленном) состоянии, такие как застежки (например, зоны посадки) или элементы, предназначенные для обхвата талии, которые подвержены отрыву от остального изделия. Общепринятые конфигурации в форме стопки часто приводят к тому, что такие элементы входят в соприкосновение с компонентами наружной упаковки, содержащей стопку изделий. При извлечении некоторых таких изделий из стопки такие компоненты, находящиеся в относительно не натянутом состоянии, могут цепляться за упаковку или иным образом вступать в соприкосновение с компонентами наружной упаковки, приводя к случайному отрыву таких компонентов. Другие изделия могут иметь на определенных поверхностях изделий набивные рисунки или другие элементы, которые могут повреждаться при соприкосновении с поверхностями наружной упаковки.

Следовательно, было бы желательно обеспечить для впитывающих изделий конфигурации в форме стопок, которые решают такие проблемы и устраняют другие недостатки общепринятых стопок таких изделий.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

В одном из вариантов осуществления изобретения стопка одноразовых впитывающих изделий уложена вдоль оси укладки стопки и включает в себя первое множество сложенных одноразовых впитывающих изделий. Каждое из изделий складывают с образованием, по меньшей мере, двух панелей таким образом, чтобы образовались первый и второй концы и передняя и задняя наружные противолежащие поверхности каждого первого множества сложенных изделий с соответствующими передними поверхностями первого множества сложенных изделий, обращенными в одном первом направлении. По меньшей мере, одно сложенное одноразовое впитывающее изделие сложено по существу таким же образом, как первое множество сложенных изделий, благодаря чему образуются первый и второй концы и передняя и задняя противолежащие наружные поверхности, по меньшей мере, одного сложенного изделия, причем передняя поверхность, по меньшей мере, одного сложенного изделия обращена стороной во втором направлении, противоположном первому направлению. Каждое из одноразовых впитывающих изделий содержит верхний лист, нижний лист и впитывающую сердцевину, расположенную между верхним листом и нижним листом, предназначенную для поглощения жидких секретов, выделяемых пользователем, носящим одноразовое впитывающее изделие.

По меньшей мере, одно сложенное изделие может быть повернуто на 180° вокруг оси укладки стопки относительно примыкающего к нему изделия из первого множества сложенных изделий. В конкретном варианте осуществления изобретения стопка также содержит второе множество сложенных одноразовых впитывающих изделий, где каждое из таких изделий сложено по существу таким же образом, как первое множество сложенных изделий, благодаря чему образуются первый и второй концы и передняя и задняя противолежащие наружные поверхности второго множества сложенных изделий. В таком варианте осуществления изобретения соответствующие передние поверхности второго множества сложенных изделий повернуты в первом направлении, и первый конец каждого второго множества сложенных изделий примыкает, по меньшей мере, к одному из вторых концов первого множества сложенных изделий. Кроме того, первые концы первого множества сложенных изделий и вторые концы второго множества сложенных изделий в общем случае могут располагаться в одной общей плоскости.

В еще одном конкретном варианте осуществления изобретения, по меньшей мере, одно сложенное изделие и каждое изделие из первого множества сложенных изделий включают в себя соответствующие жесткие компоненты, сцепленные с передней поверхностью или задней поверхностью соответствующего сложенного изделия. По меньшей мере, одно сложенное изделие и каждое из первого множества сложенных изделий могут дополнительно включать в себя соответствующее множество проволок, тянущихся от жесткого компонента. Кроме того, или альтернативно, по меньшей мере, одно сложенное изделие и каждое изделие из первого множества сложенных изделий соответственно сложены с образованием 3 панелей, причем каждый соответствующий жесткий компонент расположен рядом с соответствующим концом (в продольном направлении) соответствующего сложенного изделия в несложенном состоянии или на соответствующем конце (в продольном направлении) соответствующего сложенного изделия. В конкретных вариантах осуществления изобретения, по меньшей мере, одно сложенное изделие расположено на одном конце стопки.

В еще одном варианте осуществления изобретения упаковка одноразовых впитывающих изделий скомпонована в стопку, причем одноразовые впитывающие изделия уложены стопкой вдоль оси укладки стопки. Упаковка содержит первое множество сложенных одноразовых впитывающих изделий, каждое из которых сложено с образованием, по меньшей мере, двух панелей таким образом, чтобы образовать переднюю и заднюю противолежащие наружные поверхности каждого первого множества сложенных изделий. Упаковка также включает в себя второе множество сложенных одноразовых впитывающих изделий, каждое из которых сложено по существу таким же образом, как первое множество сложенных изделий, благодаря чему образуются передняя и задняя противолежащие наружные поверхности второго множества сложенных изделий.

Первое сложенное одноразовое впитывающее изделие на конце стопки складывают по существу таким же образом, как первое и второе множества сложенных изделий, благодаря чему образуются передняя и задняя противолежащие наружные поверхности первого сложенного изделия на конце стопки. Соответствующие передние поверхности первого и второго множества сложенных изделий обращены стороной в одном "первом" направлении, и каждое изделие из второго множества сложенных изделий повернуто на 180° вокруг оси укладки стопки относительно первого множества сложенных изделий. Передняя поверхность первого сложенного изделия на конце стопки обращена стороной во "втором" направлении, противоположном первому направлению.

В конкретном варианте осуществления изобретения каждое первое сложенное изделие на конце стопки и первое и второе множества сложенных изделий включают в себя соответствующие жесткие компоненты, сцепленные с передней поверхностью или задней поверхностью сложенного изделия. Кроме того, первое сложенное изделие на конце стопки и каждое первое и второе множества сложенных изделий могут включать в себя соответствующие множества проволок, тянущихся от соответствующего жесткого компонента.

В еще одном варианте осуществления изобретения предлагается стопка впитывающих изделий. Стопка включает в себя первое множество впитывающих изделий, каждое из которых имеет первый конец, второй конец, расположенный напротив первого конца, и первую и вторую наружные противолежащие поверхности. Соответствующие первые поверхности первого множества впитывающих изделий обращены стороной в одном "первом" направлении. Стопка также включает в себя, по меньшей мере, одно впитывающее изделие, содержащее первый конец, второй конец, расположенный напротив первого конца, и первую и вторую наружные поверхности, по меньшей мере, одного впитывающего изделия. Первая наружная поверхность, по меньшей мере, одного впитывающего изделия обращена стороной во "втором" направлении, противоположном первому направлению. В таком варианте осуществления изобретения каждое из впитывающих изделий содержит впитывающую сердцевину для поглощения жидких секретов, выделяемых пользователем, носящим впитывающее изделие.

В конкретном варианте осуществления изобретения, по меньшей мере, одно впитывающее изделие и каждое из первого множества впитывающих изделий представляет собой одноразовое впитывающее изделие, которое включает в себя верхний лист и нижний лист, расположенный напротив верхнего листа. Впитывающая сердцевина в таком конкретном варианте осуществления изобретения расположена между верхним листом и нижним листом. Стопка может дополнительно содержать второе множество впитывающих изделий, каждое из которых содержит первый конец, второй конец, расположенный напротив первого конца, и первую и вторую противолежащие наружные поверхности. Соответствующие первые наружные поверхности такого второго множества впитывающих изделий обращены стороной в первом направлении. Первые концы первого множества впитывающих изделий и вторые концы второго множества впитывающих изделий обычно могут располагаться в одной общей плоскости.

В еще одном конкретном варианте осуществления изобретения, по меньшей мере, одно впитывающее изделие и каждое из первого множества впитывающих изделий включают в себя соответствующие жесткие компоненты, сцепленные с первой наружной поверхностью или второй наружной поверхностью впитывающего изделия. Кроме того, или альтернативно, по меньшей мере, одно впитывающее изделие и каждое из первого множества впитывающих изделий включают в себя соответствующие множества проволок, тянущихся от жесткого компонента. По меньшей мере, одно впитывающее изделие может быть расположено на одном конце стопки. По меньшей мере, одно впитывающее изделие и каждое изделие из первого множества впитывающих изделий в конкретном варианте осуществления изобретения складывают соответственно таким образом, чтобы образовать, по меньшей мере, две панели для каждого из впитывающих изделий.

В еще одном варианте осуществления изобретения обеспечивают стопку впитывающих изделий, содержащую впитывающие изделия, уложенные стопкой вдоль оси укладки стопки. Стопка содержит множество впитывающих изделий, каждое из которых содержит первую и вторую противолежащие наружные поверхности. Стопка также содержит первое концевое впитывающее изделие, расположенное на первом конце стопки, причем первое концевое впитывающее изделие содержит первую и вторую противолежащие наружные поверхности и первый жесткий компонент, сцепленный с первой наружной поверхностью или со второй наружной поверхностью такого первого концевого впитывающего изделия. Кроме того, стопка содержит второе концевое впитывающее изделие, расположенное на втором конце стопки, противолежащем первому концу стопки. Второе концевое впитывающее изделие содержит первую и вторую противолежащие наружные поверхности и второй жесткий компонент, сцепленный с первой наружной поверхностью или со второй наружной поверхностью такого впитывающего изделия.

Каждое множество впитывающих изделий, первое концевое впитывающее изделие и второе концевое впитывающее изделие содержат соответствующие впитывающие сердцевины для поглощения жидких секретов, выделяемых пользователем, носящим впитывающее изделие. Кроме того, первое и второе концевые впитывающие изделия соответственно ориентированы в стопке таким образом, чтобы первый и второй жесткие компоненты были обращены вовнутрь, в направлении центра стопки. Первое и второе концевые впитывающие изделия могут содержать соответствующие множества проволок, тянущихся от первого и второго жестких компонентов. Кроме того, или альтернативно, каждое множество впитывающих изделий содержит соответствующий жесткий компонент, сцепленный с соответствующей первой или второй наружной поверхностью такого впитывающего изделия. В конкретном варианте осуществления изобретения, по меньшей мере, одно впитывающее изделие и каждое из первого множества впитывающих изделий складывают соответственно таким образом, чтобы образовать, по меньшей мере, две панели впитывающего изделия.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Цели и признаки изобретения станут более очевидно выражены благодаря следующему подробному описанию, приводимому вместе с сопровождающими чертежами, на которых:

На фиг. 1 представлен вид в перспективе впитывающего изделия согласно одному из вариантов осуществления изобретения.

На фиг. 1A представлен вид сверху изделия, показанного на фиг. 1.

На фиг. 2 представлен вид в перспективе изделия, показанного на фиг. 1 и 1A, в типичной сложенной конфигурации.

На фиг. 3 представлен вид в перспективе типичного образования стопки впитывающих изделий того типа, который показан на фигурах 1, 1A и 2.

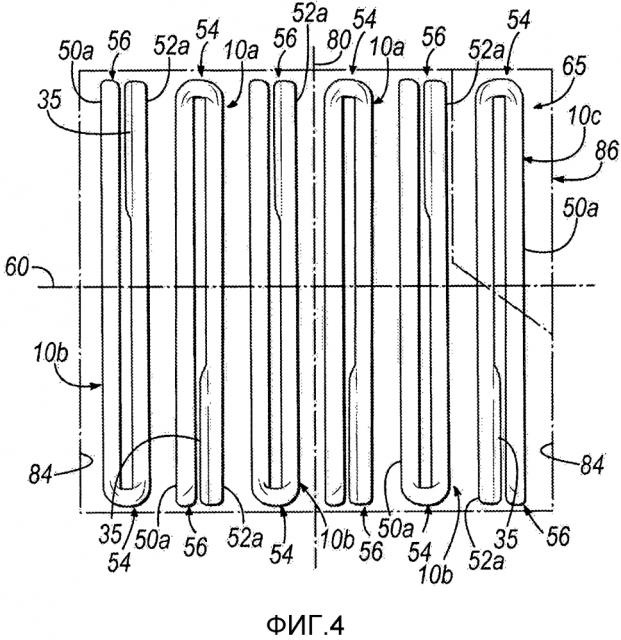

На фиг. 4 представлен схематичный вид в вертикальном разрезе множества изделий того типа, который показан на фигурах 1A, 2 и 3, в типичной конфигурации в форме стопки.

На фиг. 5 представлен вид в перспективе впитывающего изделия согласно еще одному варианту осуществления изобретения.

На фиг. 6 представлен вид в перспективе изделия, показанного на фиг. 5, в типичной сложенной конфигурации.

На фиг. 7 представлен вид в перспективе типичного образования стопки впитывающих изделий того типа, который показан на фигурах 5 и 6.

На фиг. 8 представлен схематичный вид в вертикальном разрезе множества впитывающих изделий того типа, который показан на фиг. 5-7, в типичной конфигурации в форме стопки.

На фиг. 8A представлен вид, подобный виду на фиг. 8, схематично иллюстрирующий одно из впитывающих изделий, извлекаемое из стопки.

На фиг. 8B представлен вид, подобный виду на фиг. 8, схематично иллюстрирующий типичную альтернативную стопку и одно из впитывающих изделий, извлекаемое из стопки.

На фиг. 9 представлен вид, подобный виду на фиг. 8, схематично иллюстрирующий стопку впитывающих изделий согласно еще одному варианту осуществления изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

В том случае, когда какое-либо значение или определение термина в настоящем описании противоречит какому-либо значению или определению такого термина в документе, включенном в настоящее описание путем ссылки, значение или определение, присвоенное такому термину в настоящем описании, имеет преимущественную силу. Также следует понимать, что применяемые в настоящем документе формулировки и терминология служат целям описания и не должны рассматриваться как ограничивающие изобретение. Применение в настоящем документе терминов "включающий в себя", "содержащий" или "имеющий" и их вариаций означает, что они охватывают объекты, перечисленные вслед за этим термином, и их эквиваленты, а также дополнительные объекты. Если не указано иначе или не ограничивается иным способом, термины "скрепленный", "соединенный", "закрепленный" и "связанный" и их вариации применяются в широком смысле и охватывают как непосредственные, так и опосредованные крепления, соединения, подложки и сцепления. Кроме того, термины "соединенный" и "связанный" не ограничиваются физическими или механическими соединениями или сцеплениями.

Со ссылкой на фигуры и, более конкретно, на фигуры 1 и 1A проиллюстрировано типичное одноразовое впитывающее изделие, такое как подгузник 10 открытого типа в несложенном состоянии. Хотя настоящее описание относится к признакам, относящимся к подгузнику 10, или признакам, относящимся к стопке подгузников 10, понятно, что описание также распространяется на другие типы одноразовых впитывающих изделий, предназначенных для удерживания жидких секретов и твердых веществ, выделяемых человеком или даже животными, таких как фекалии, моча, кровь или менструальная кровь. В этой связи настоящее описание аналогичным образом распространяется на подгузники закрытого типа (то есть типа трусов), трусы для взрослых открытого и закрытого типа, гигиенические салфетки, одноразовые купальные изделия, урологические прокладки при легкой или тяжелой степени недержания, трусы, приучающие к горшку и другие подобные изделия. Аналогичным образом, несмотря на то, что настоящее описание относится к одноразовому подгузнику 10, признаки различных вариантов осуществления изобретения, описанные в данном документе, аналогичным образом распространяются на многоразовые впитывающие изделия, которые, как предполагается, могут, по меньшей мере, частично подвергаться стирке и использоваться повторно.

Подгузник 10 тянется в продольном направлении вдоль продольной оси 10y и тянется в направлении боковых сторон вдоль поперечно направленной оси 10x, перпендикулярной продольной оси 10y. Подгузник 10 содержит верхний лист 12 и нижний лист 14, расположенный напротив верхнего листа 12, таким образом, чтобы верхний лист 12 и нижний лист 14 перекрывались друг с другом. Между верхним листом 12 и нижним листом 14 расположена впитывающая сердцевина 16, как более подробно объясняется ниже.

Верхний лист 12, по меньшей мере, частично изготовлен из пропускающего жидкость, гидрофильного материала, такого как гидрофильный нетканый материал, и может быть в форме одного сплошного слоя, простирающегося по длине и/или ширине подгузника 10; или альтернативно может быть в форме двух или более слоев из одинакового материала или из отличающихся друг от друга материалов, которые вместе, а не по отдельности, простираются по длине и/или ширине подгузника 10. В этой связи применяемый здесь термин "верхний лист" может относиться к одному слою, который накладывается поверх впитывающей сердцевины 16, а также частично или полностью поверх участков сердцевины 16, расположенных в боковом направлении от центра к боковой линии, или альтернативно может относиться к множеству слоев материала, соединенных друг с другом таким образом, чтобы простираться по всей ширине подгузника 10.

Нижний лист 14, по меньшей мере, частично изготовлен из не пропускающего жидкость, гидрофобного материала, такого как гидрофобный нетканый материал, или ламината, изготовленного из одного или нескольких слоев нетканого материала и одного или нескольких слоев полипропиленовой или полиэтиленовой пленки. Нижний лист 14 может быть в форме одного сплошного слоя, простирающегося по длине и/или ширине подгузника 10; или альтернативно может быть в форме двух или более слоев из одинакового материала или из отличающихся друг от друга материалов, которые вместе, а не по отдельности, простираются по длине и/или ширине подгузника 10.

Как обсуждалось выше, подгузник 10 также включает в себя впитывающую сердцевину 16, расположенную между верхним листом 12 и нижним листом 14. Сердцевина 16 выполнена с возможностью впитывать и удерживать телесные жидкости, такие как водянистый кал, моча, кровь и/или менструальная кровь, выделяемые пользователем. Сердцевина 16 может быть изготовлена из распушенной целлюлозы или комбинации распушенной целлюлозы или некоторого другого природного или синтетического материала с функцией распределения жидкости и материала с функцией аккумулирования жидкости, такого как супервпитывающий материал ("SAP"), или некоторого другого природного или синтетического материала с функцией аккумулирования жидкости. Хотя это и не показано на фигуре, сердцевина 16 также может включать в себя необязательный слой материала с функцией сбора жидкости или слой материала другого типа (например, слой материала типа "айрлайд"), непосредственно примыкающий к верхнему листу 12, который выполнен, главным образом, с возможностью распределять и/или направлять принятые жидкости через верхний лист 12 на другие участки сердцевины 16, которые выполнены, главным образом, с возможностью аккумулировать жидкости, выделяемые пользователем. Обычно сердцевина 16 может быть прямоугольной или иметь форму песочных часов, или иметь любую другую правильную или неправильную, симметричную или несимметричную форму.

Продолжая ссылаться на фигуры 1 и 1A, поперечная ось 10x по идее делит подгузник 10 на переднюю и заднюю (со стороны спины) продольные полусферы 17, 19. Таким образом, подгузник 10 тянется в продольном направлении между передним в продольном направлении концом 21 и задним в продольном направлении концом 23. Сердцевина 16, в свою очередь, тянется в продольном направлении между передней кромкой 25 и задней кромкой 27. Хотя передняя и задняя кромки 25, 27 на фигурах проиллюстрированы в общем случае как прямолинейные, понятно, что любая из них или обе они могут иметь любую другую правильную или неправильную форму, такую как форма, включающая в себя кривые, прямолинейные сегменты или любую другую форму. Передний в продольном направлении конец 21 и передняя кромка 25 обычно находятся в пределах переднего участка подгузника 10, который при использовании обычно обращен к передней части тела пользователя. И наоборот, задний в продольном направлении конец 23 и задняя кромка 27 обычно находятся в пределах заднего участка подгузника 10, который обычно обращен к задней части тела пользователя. В этой связи, применяемые здесь термины "передний участок" и "задний участок", когда применяются для описания частей подгузника 10, не подразумевают наличие каких-либо конкретных структурных границ внутри подгузника 10, а напротив, относятся к обычным областям, которые при использовании вплотную прилегают к переднему и заднему участкам тела пользователя, соответственно. Также считается, что подгузник 10 включает в себя участок промежности, расположенный между его передним и задним участками, который представляет собой участок подгузника 10, обычно вплотную прилегающий к промежности пользователя при использовании.

Сердцевина 16 проиллюстрированного варианта осуществления изобретения размещена относительно других участков подгузника 10 таким образом, чтобы между передним в продольном направлении концом 21 и передней кромкой 25 сердцевины 16 был образован передний концевой участок 31. Типичная сердцевина 16 также размещена таким образом, чтобы между задним в продольном направлении концом 23 и задней кромкой 27 сердцевины 16 был образован задний концевой участок 33. Однако специалистам в данной области техники будет нетрудно понять, что возможны другие относительные расположения сердцевины 16, которая, например, может образовывать только один концевой участок 31, 33 или вообще не образовать таких концевых участков. Другими словами, учтены альтернативные конфигурации, при которых сердцевина 16 может, в качестве альтернативы, тянуться до одного или обоих концов 21, 23 в продольном направлении.

Продолжая ссылаться на фиг. 1 и 1A, в данном варианте осуществления изобретения на заднем участке подгузника 10 подгузник 10 включает в себя пару боковых участков в форме боковых панелей 35, находящихся сбоку от центральной линии сердцевины 16. Таким образом, боковые панели 35 состоят из участков верхнего листа 12 и участков нижнего листа 14, которые соединяются вместе с помощью липких элементов, термически (например, путем термоскрепления) и/или механически (например, с помощью CPW или ультразвуковой сварки), например, так, чтобы сформировать структуру подгузника в целом. В конкретных вариантах осуществления изобретения боковые панели 35 могут включать в себя высокоэластичные участки (не показаны), которые позволяют боковым панелям 35 растягиваться в поперечном направлении с относительной легкостью, чтобы приспособить подгузник 10 для удобного применения и обеспечить комфорт для пользователя. Высокоэластичные участки в некоторых вариантах осуществления изобретения могут тянуться в области, расположенные непосредственно под сердцевиной 16. Аналогичным образом проиллюстрированный подгузник 10 содержит еще одну пару боковых участков 36, также находящихся сбоку от центральной линии сердцевины 16, но расположенных обычно на переднем участке подгузника 10. Устройство боковых участков 36 обычно подобно устройству боковых панелей 35, которые необязательно могут включать в себя, например, высокоэластичные участки (не показаны), подобные необязательным высокоэластичным участкам боковых панелей 35 или отличающиеся от них.

Подгузник 10 содержит пару компонентов застежки, таких как компоненты механических застежек, или липких лент-липучек или способных к сцеплению лент-липучек, обычно обозначаемых цифрой 38 и расположенных на заднем участке подгузника 10. В проиллюстрированном варианте осуществления изобретения компоненты 38 застежки закреплены на соответствующих выступах 38a, которые тянутся наружу от боковых кромок LE заднего участка подгузника 10. В пределах объема настоящего изобретения также учтены другие варианты осуществления изобретения, в которых компоненты 38 застежки закреплены непосредственно на боковых панелях 35, а не на выступах, и обычно расположены рядом с боковыми кромками LE заднего участка подгузника 10.

Компоненты 38 застежки способны сцепляться с объединяющимся с ними компонентом застежки или элементом 39 застежки на переднем участке подгузника 10 для фиксации подгузника 10 в нужном месте на теле пользователя. Объединяющийся элемент 39 застежки, например, может быть в форме липкой или способной к сцеплению зоны посадки или наклейки, или зоны посадки или наклейки в виде механической застежки (например, содержащей крючки или петли), прикрепленной (например, путем механического и/или липкого сцепления) к нижнему листу 14; которая объединяется с компонентами 38 застежки для фиксации подгузника 10 в нужном месте на теле пользователя. В иллюстративном варианте осуществления изобретения, показанном на фиг. 1 и 1A, компоненты 38 застежки включают в себя элементы в виде крючков, а объединяющийся с ними элемент 39 застежки включает в себя элемент в виде петель. Скрепление путем зацепления элементов в виде крючков и петель друг с другом фиксирует передний и задний участки подгузника 10 друг с другом на теле пользователя. Аналогичным образом учтены другие варианты осуществления изобретения, в которых компоненты 38 застежки представляют собой элемент в виде петель, способных сцепляться с элементом 39 застежки типа крючка. Также учтены другие варианты осуществления изобретения, в которых элемент 39 застежки включает в себя две или более застежек в виде крючков или застежек в виде петель, а не одно устройство (например, как в проиллюстрированном на фиг. 1 и 1A одном устройстве, состоящем из элемента 39 застежки).

Альтернативно элемент 39 застежки может быть образован наружной поверхностью нижнего листа 14, при условии, что поверхность выполнена с возможностью непосредственного зацепления на ней компонента 38 застежки настолько, чтобы фиксировать подгузник 10 в нужном месте, то есть на теле пользователя. Несмотря на то, что вариант осуществления подгузника, показанный на фиг. 1 и 1A, содержит компоненты 38 застежки, расположенные на заднем участке подгузника 10, а объединяющийся с ними элемент 39 застежки расположен на переднем участке, также учтены варианты осуществления изобретения, в которых компоненты 38 застежки в качестве альтернативы расположены на переднем участке подгузника 10, в то время как объединяющийся с ними элемент 39 застежки расположен на заднем участке подгузника 10, при условии, что они размещены таким образом, чтобы сцепляться друг с другом для фиксации подгузника 10 в нужном месте на теле пользователя.

Продолжая ссылаться на фиг. 1 и 1A с дополнительной ссылкой на фиг. 2, 3 и 4, подгузник 10 можно сложить с образованием ряда конфигураций, чтобы облегчить упаковку стопки подгузников 10. На фиг. 2, в частности, проиллюстрирован типичный подгузник 10, сложенный в одно сложение, образующий при складывании пару панелей 50, 52 сложенного подгузника 10 с соответствующими наружными противолежащими поверхностями 50a, 52a. Чтобы облегчить объяснение, панель 50 упоминается в данном документе как "передняя панель" сложенного подгузника 10 и обычно совпадает с передним участком подгузника 10. Аналогичным образом и также, чтобы облегчить объяснение, панель 52 упоминается в данном документе как "задняя панель" сложенного подгузника 10 и обычно совпадает с задним участком подгузника 10. По тем же причинам и не ограничивающим образом наружные поверхности 50a, 52a упоминаются в данном документе как "передняя поверхность 50a" и "задняя поверхность 52a", соответственно.

Кроме того, в иллюстративном варианте осуществления изобретения, показанном на фиг. 2, складывание подгузника 10 осуществляют таким образом, чтобы боковые панели 35 и боковые участки 36 были заправлены вовнутрь и, следовательно, по существу не торчали снаружи сложенного подгузника 10. Альтернативно предполагается, что боковые панели 35 и/или боковые участки 36 могут выступать снаружи сложенного подгузника 10 при альтернативных конфигурациях, получаемых при складывании (не показаны). В варианте осуществления изобретения на фиг. 2 при обычном складывании подгузника 10 также образуется первый конец 54 и второй конец 56 сложенного подгузника 10. Не подразумевается, что применяемые здесь термины "первый" и "второй" в том случае, когда они относятся к концам 54, 56 сложенного подгузника 10, должны быть связаны с какими-либо конкретными структурными компонентами или участками подгузника 10.

Однако чтобы облегчить объяснения, применяемый в данном документе термин "первый" конец сложенного подгузника 10 относится к концу, совпадающему со сгибом подгузника 10, в то время как термин "второй" конец при обычном складывании, показанном на фиг. 2-4, обозначает противоположный конец, совпадающий с передним и задним в продольном направлении концами 21, 23 подгузника 10, то есть в несложенном состоянии (фиг. 1 и 1A). Хотя показанная на фиг. 2-4 типичная конфигурация, получаемая при складывании, приводит к панелям 50, 52, обычно имеющим одинаковую длину и ширину, предполагается, что альтернативно они могут иметь размеры, которые отличаются друг от друга, и при этом находятся в пределах объема настоящего изобретения.

На фиг. 3 и 4 проиллюстрирована типичная конфигурация в форме стопки сложенных подгузников 10. Сложенные подгузники 10 укладывают стопкой вдоль оси 60 укладки стопки, образуя при этом стопку 65. Стопка 65 содержит первое и второе множества сложенных подгузников 10a, 10b, ориентированных в обратном порядке относительно друг друга. Более конкретно, каждый из сложенных подгузников 10b повернут на 180° вокруг оси 60 укладки стопки относительно сложенных подгузников 10a. Кроме того, при типичной конфигурации в форме стопки, показанной на фиг. 3 и 4, сложенные подгузники 10a и 10b расположены в чередующемся порядке так, чтобы каждый сложенный подгузник 10a непосредственно примыкал, по меньшей мере, к одному или даже двум сложенным подгузникам 10b. Хотя сложенные подгузники 10a, 10b, проиллюстрированные на фиг. 4, расположены с промежутками друг от друга, понятно, что такое представление является схематичным и, следовательно, не должно рассматриваться как ограничивающее изобретение. Более конкретно, сложенные подгузники 10a, 10b на данной фигуре могут находиться в сжатом состоянии, благодаря чему не остается по существу промежутков между непосредственно примыкающими друг к другу сложенными подгузниками 10a, 10b. В варианте осуществления изобретения, показанном на фиг. 3 и 4, каждый соответствующий первый конец 54 сложенного подгузника 10a, 10b примыкает, по меньшей мере, к одному из вторых концов 56 примыкающего сложенного подгузника 10a, 10b. Такой тип компоновки облегчает образование равномерной стопки сложенных подгузников 10a, 10b благодаря равномерному распределению относительно более толстого участка сгиба (совпадающего с первым концом 54) сложенных подгузников 10a, 10b. Осуществление обычного складывания и укладки в стопку, проиллюстрированных на фиг. 2-4, также приводит к первому и второму концам 54, 56 примыкающих друг к другу сложенных подгузников 10a, 10b, расположенным обычно в одной плоскости, и также приводит к сложенным подгузникам 10a и сложенным подгузникам 10b, все из которых содержат свои соответствующие передние поверхности 50a, обращенные стороной в одном общем направлении (в левую сторону при ориентации, показанной на фиг. 4), и свои соответствующие задние поверхности 52a, также обращенные стороной в одном общем направлении (в правую сторону при ориентации, показанной на фиг. 4).

Типичная стопка 65 на фиг. 4 также содержит сложенный подгузник 10c на одном конце стопки 65, который ориентирован в обратном порядке (то есть повернут на 180° вокруг оси 60 стопки) относительно примыкающего к нему сложенного подгузника 10b. Сложенный подгузник 10c дополнительно повернут на 180° вокруг оси 80, перпендикулярной оси 60 укладки стопки, относительно примыкающего к нему подгузника 10b. В этой связи, ориентацию концевого сложенного подгузника 10c осуществляют таким образом, чтобы передняя поверхность 50a такого сложенного подгузника 10c была обращена стороной в направлении, противоположном направлению, в котором обращена передняя поверхность 50a примыкающего подгузника 10b. В иллюстративном варианте осуществления изобретения, показанном на фиг. 4, и в связи с показанной здесь ориентацией, передняя поверхность 50a сложенного подгузника 10c обращена стороной вправо, в то время как передняя поверхность 50a примыкающего сложенного подгузника 10b обращена стороной влево. Более конкретно, задняя поверхность 52a сложенного подгузника 10c обращена к задней поверхности 52a примыкающего сложенного подгузника 10b, а их соответствующие передние поверхности 50a обращены стороной в разные стороны друг от друга.

Продолжая ссылаться на фиг. 3 и 4, предполагается, что сложенные подгузники 10a и 10b могут быть скомпонованы другим способом, который отличается от компоновки, показанной на данных фигурах. Например, альтернативная стопка может содержать сложенные подгузники 10a и сложенные подгузники 10b в виде чередующихся групп из двух или более сложенных подгузников в каждой группе. Более конкретно, альтернативная стопка может содержать, например, группу, состоящую из трех сложенных подгузников 10a, примыкающую к группе из трех сложенных подгузников 10b, за которой следует примыкающая группа из трех сложенных подгузников 10a, и т.д. Другие альтернативные стопки могут содержать группу сложенных подгузников 10a с заранее заданным количеством (например, 3 подгузника), за которой следует примыкающая группа сложенных подгузников 10b с другим количеством изделий. Другие альтернативные стопки содержат все сложенные подгузники с ориентацией подгузников 10a или ориентацией подгузников 10b, и/или один или несколько сложенных подгузников с ориентацией типичного сложенного подгузника 10c, расположенного на конце стопки, или где-то в другом месте, отличающемся от конца стопки. Учитывается еще одна альтернативная конфигурация в форме стопки, которая в большинстве аспектов подобна варианту осуществления изобретения, проиллюстрированному на фиг. 4, но при которой концевой сложенный подгузник 10c не расположен в обратном порядке относительно примыкающего сложенного подгузника 10b, а в качестве альтернативы ориентирован таким образом, чтобы первый конец 54 такого концевого сложенного подгузника 10c примыкал к первому концу 54 прим
