Оконечное устройство, устройство сервера, способ обработки информации, программа и система поставки связанного приложения

Оконечное устройство, устройство сервера, способ обработки информации, программа и система поставки связанного приложения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к оконечному устройству, устройству сервера, способу обработки информации, программе и системе поставки связанного приложения и, в частности, к оконечному устройству, устройству сервера, способу обработки информации, программе и системе поставки связанного приложения, выполненные с возможностью осуществления прикладных программ в оперативной связи с обработкой не только телевизионных программ, но также и подаваемого просматриваемого контента.

Уровень техники

Возьмем, к примеру, процесс отображения для ТВ (телевидение) зрителей информации (состав исполнителей, краткое содержание, предварительный просмотр следующей части и т.п.) телевизионной программы (здесь иногда называют просто как программа) и информации (новости, прогноз погоды, информации о дорожном движении и т.п.), которая полезна для зрителей, хотя, непосредственно не связанна с самой отображаемой на экране программой.

Для реализации вышеуказанной функции, команды для получения и запуска специальной программы приложения (далее иногда называемая просто как прикладная программа) могут быть переданы заранее в телевизионный приемник в связи с обработкой программы. На самом деле, эта функция уже реализована в Японии и Европе, например, передачей данных команд и приложений с использованием диапазона для вещания данных в ТВ вещательном сигнале (см. патентный документ 1 ниже, например).

С другой стороны, в США, диапазон для вещания данных не находится в ТВ вещательном сигнале и не был установлен альтернативный способ, так что выполнение приложения в связи с обработкой программ не было реализовано.

Следует отметить, что в США, больше семей просматривают программы через CATV и IPTV, чем непосредственно принимая и просматривая программы через телевизионные приемники. При использовании CATV и IPTV, только изображение и звук могут быть извлечены из телевизионного вещания, так что, даже если диапазон для вещания данных находится сигнале вещания ТВ в США, передача данных в вещательной сигнале, содержащие приложения ассоциированные данные, до зрителей, не может быть гарантировано.

Перечень ссылок

Патентная литература

Выложенная заявка на патент Японии №2006-50237

Раскрытие изобретения

Техническая задача

Дополнительно, в последнее время, в случае, когда просматривается подаваемый контент, такой как, записанные программы и программы, воспроизводимые из медиа-пакетов на основе DVD и BD, существует запрос на выполнение приложений в связи с обработкой контента. Тем не менее, данное требование не было выполнено.

Таким образом, настоящее изобретение решает вышеуказанную и другие задачи, и решает рассмотренные задачи путем обеспечения технологий для выполнения приложений в связи с обработкой контента, просматриваемого в домах пользователей.

Решение задачи

Согласно первому аспекту изобретения обеспечивается оконечное устройство. Указанное оконечное устройство содержит блок извлечения, выполненный с возможностью извлечения данных сигнатуры, указывающих на свойство контента, из контента, подлежащего воспроизведению; блок генерирования запроса, выполненный с возможностью генерирования запроса, содержащего, по меньшей мере извлеченные данные сигнатуры; блок связи, выполненный с возможностью передачи сгенерированного запроса на устройство сервера и приема ответа, возвращаемого устройством сервера, в ответ на запрос; и блок выполнения приложения, выполненный с возможностью получения приложения на основе URL (унифицированный указатель ресурса) приложения, содержащего по меньшей мере идентификационную информацию приложения, при этом URL приложения содержится в ответе, и выполнения приложения.

В упомянутом оконечном устройстве, информация о времени выполнения указывает на время выполнения приложения, кроме того, записывается в URL приложения, и блок выполнения приложения получает приложение во время, когда приложение готово для выполнения.

В упомянутом оконечном устройстве по меньшей мере одна информация извлечения по местному времени, указывает на время, в которое данные сигнатуры были извлечены блоком извлечения, информация идентификации контента, указывающая на соответствующий контент, и извлекается информация о времени воспроизведения, указывающая на время извлечения в момент времени воспроизведения контента, соответствующего данным сигнатур, дополнительно записывается в URL приложений.

В упомянутом оконечном устройстве, оконечное устройство встроено в устройство воспроизведения, выполненное с возможностью воспроизводить контент. Упомянутое оконечное устройство дополнительно имеет блок поставки контента, выполненный с возможностью поставлять все элементы контента, подлежащие воспроизведению устройством воспроизведения, в блок извлечения.

В осуществлении изобретения и согласно первому аспекту изобретения, предложен способ обработки информации для оконечного устройства. Упомянутый способ обработки информации содержит этапы, на которых извлекают данные сигнатуры, указывающие на свойство контента из воспроизводимого контента; генерируют запрос, который включает в себя, по меньшей мере, извлеченные данные сигнатуры; передают сгенерированный запрос в устройство сервера и принимают ответ, возвращенный устройством сервера в ответ на запрос; и получают приложения на основании URL (унифицированный указатель ресурса) приложения, содержащего по меньшей мере идентификационную информацию приложения, при этом URL приложения включаются в состав ответа, и выполняют приложение.

В осуществлении изобретения и согласно первому аспекту изобретения, предусмотрена программа для обеспечения функционирования компьютера, содержащего: блок извлечения, выполненный с возможностью извлечения данных сигнатуры, указывающих на свойство контента из воспроизводимого контента; блок генерирования запроса, выполненный с возможностью генерирования запроса, содержащего по меньшей мере извлеченные данные сигнатуры; блок связи, выполненный с возможностью передачи сгенерированного запроса на устройство сервера и приема ответа, возвращаемого устройством сервера в ответ на запрос; и блок выполнения приложения, выполненный с возможностью получения приложения на основе URL (унифицированный указатель ресурса) приложения, содержащего по меньшей мере идентификационную информацию приложения, при этом URL приложения содержится в ответе, и выполнения приложения.

В первом аспекте настоящего изобретения, данные сигнатуры, указывающие на свойство контента, извлекается из воспроизводимого контента, генерируется запрос, содержащий по меньшей мере извлеченные данные сигнатуры, сгенерированный запрос передается в устройство сервера и принимается ответ, возвращенный устройством сервера в ответ на запрос, и приложение получается на основе URL приложения, в котором записана по меньшей мере идентификационная информация приложения, при этом указанный URL приложения содержится в принятом ответе и выполняется приложение.

В осуществлении изобретения и согласно второму аспекту изобретения, предложено устройство сервера. Указанное устройство сервера содержит базу данных, выполненную с возможностью указания отношения между данными сигнатуры, указывающими на свойство контента, извлеченного из него, идентификационной информацией контента, указывающей на источник извлечения контента, и информацией идентификации приложения, указывающей на выполняемое приложение в связи с контентом; блок генерирования ответа, выполненный с возможностью идентифицирования контента из данных сигнатуры, содержащихся в запросе, переданном от оконечного устройства, извлеченного посредством ссылки на базу данных, и генерирования ответа, содержащего по меньшей мере URL (унифицированный указатель ресурса) приложения, в котором записана информация идентификации приложения, указывающая на выполняемое приложение в связи с идентифицированным контентом; передающий блок, выполненный с возможностью передачи сгенерированного ответа в оконечное устройство; и блок поставки приложения, выполненный с возможностью поставки приложения на оконечное устройство в ответ на запрос от оконечного устройства на основе URL приложения, включенного с состав ответа.

В упомянутом устройстве сервера, блок поставки приложения регенерирует приложение и поставляет регенерированное приложение в оконечное устройство в ответ на запрос от оконечного устройства на основе URL приложения, включенного в состав ответа.

В упомянутом устройстве сервера блок поставки приложения устанавливает по меньшей мере одну из отметок времени выполнения приложения и времени инициирования события в выполняемом приложении, как в регенерированное приложение.

В упомянутом устройстве сервера по меньшей мере один элемент информации об извлечении по местному времени, указывает на время, при котором соответствующие данные сигнатуры были извлечены в оконечном устройстве, информация идентификации контента, указывающая соответствующий контент, и информация извлечения времени воспроизведения, указывающая на время извлечения во время воспроизведения контента соответствующих данных сигнатуры, дополнительно записываются в URL приложений.

В осуществлении изобретения и согласно второму аспекту изобретения, предусмотрен способ обработки информации для устройства сервера. Данный способ обработки информации содержит этапы, на которых: идентифицируют контент, из которого данные сигнатуры, включенные в состав запроса, передают от оконечного устройства, были извлечены, посредством ссылки на базу данных, выполненную с возможностью указания соотношения между данными сигнатуры, указывающими на свойство контента, извлеченного из него, информацию идентификации контента, указывающую на источник извлечения контента, и информацией идентификации приложения, указывающую на выполняемое приложение в связи с контентом, и генерирования ответа, содержащего по меньшей мере URL (унифицированный указатель ресурса) приложения, в котором записана идентификационная информация приложения, указывающая на выполняемое приложение в связи с идентифицированным контентом; передают сгенерированный ответ на оконечное устройство; и поставляют приложение в оконечное устройство в ответ на запрос от оконечного устройства на основе URL приложения, включенного в состав ответа.

В осуществлении изобретения и согласно второму аспекту изобретения, предусмотрена программа для обеспечения функционирования компьютера, содержащего: базу данных, выполненную с возможностью указания соотношения между данными сигнатуры, указывающими на свойство контента, извлеченного из них, идентификационной информацией контента, указывающей на источник извлечения контента, и идентификационной информацией приложения, указывающей на выполняемое приложение в связи с контентом; блок генерирования ответа, выполненный с возможностью идентифицирования контента из данных сигнатуры, включенных в состав запроса, переданного от оконечного устройства, который был извлечен посредством ссылки на базу данных, и генерирования ответа, по меньшей мере включающего в себя URL (унифицированный указатель ресурса) приложения, в котором записана идентификационная информация приложения, указывающая на выполняемое приложение в связи с идентифицированным контентом; передающий блок выполнен с возможностью передачи сгенерированного ответа на оконечное устройство; и блок поставки приложения, выполненный с возможностью поставки приложения на оконечное устройство в ответ на запрос от оконечного устройства на основе URL приложения, включенного в состав ответа.

Во втором аспекте настоящего изобретения, контент, из которого данные сигнатуры, включенные в состав запроса, были возвращены оконечным устройством, идентифицируется в базе данных, указывая на соотношение между данными сигнатуры, указывающими на признак свойства, извлеченного из них, идентификационной информацией контента, указывающей на источник извлечения контента, и идентификационной информацией приложения, указывающей на выполняемое приложение в связи с контентом, ответ, по меньшей мере включающий в себя URL (унифицированный указатель ресурса) приложения, в котором генерируется идентификационная информация приложения, которая указывает на выполняемое приложение в связи с идентифицированным контентом, сгенерированный ответ передается на оконечное устройство и упомянутое приложение поставляется в упомянутое оконечное устройство в ответ на запрос от упомянутого оконечного устройства на основе URL приложения, включенного в состав упомянутого ответа.

В осуществлении изобретения и согласно третьему аспекту изобретения, предусмотрена система поставки связанного приложения. Эта система поставки связанного приложения содержит оконечное устройство и устройство сервера. Оконечное устройство содержит блок извлечения, выполненный с возможностью извлечения данных подписи, указывающих на свойство контента, из воспроизводимого контента; блок генерирования запроса, выполненный с возможностью генерирования запроса, который по меньшей мере включает в себя извлеченные данные сигнатуры; блок связи, выполненный с возможностью передачи сгенерированного запроса на устройство сервера и приема ответа, возвращенного устройством сервера в ответ на запрос; и блок выполнения приложения, выполненный с возможностью получения приложения на основе URL (унифицированный указатель ресурса) приложения, в котором записана по меньшей мере идентификационная информация, при этом URL приложения включается в состав ответа и выполнения приложения. Устройство сервера содержит базу данных, выполненную с возможностью указания соотношения между данными сигнатуры, указывающими свойство извлеченного контента, идентификационной информацией контента, указывающей источник извлечения контента, и информацией идентификации приложения, указывающей выполняемое приложение в связи с контентом; блок генерирования ответа, выполненный с возможностью идентифицирования контента, из которого были извлечены данные сигнатуры, включенные в состав запроса, переданного от оконечного устройства, путем ссылки на базу данных, и генерирования ответа, включающего в себя по меньшей мере URL (унифицированный указатель ресурса) приложения, в котором записана информация идентификации приложения, указывающая на выполняемое приложение в связи с идентифицированным контентом; передающий блок, выполненный с возможностью передачи сгенерированного ответа на оконечное устройство; и блок поставки приложения, выполненный с возможностью поставки приложения на оконечное устройство в ответ на запрос от оконечного устройства на основе URL приложения, содержащегося в ответе.

В третьем аспекте настоящего изобретения, данные сигнатуры, указывающие свойство контента, извлекаются оконечным устройством из воспроизводимого контента, генерируется запрос, включающий в себя по меньшей мере извлеченные данные сигнатуры, сгенерированный запрос передается на устройство сервера, принимается ответ, возвращенный устройством сервера в ответ на запрос, и выполняемое приложение получается на основе URL приложения, в котором записана по меньшей мере идентификационная информация, URL приложения содержится в принятом ответе. В то же время, когда база данных указывает на соотношение между данными сигнатуры, указывающими на свойство извлеченного контента, идентификационной информацией контента, указывающей источник извлечения контента, и информацией идентификации приложения, указывающей выполняемое приложение в связи с контентом, осуществляется ссылка устройством сервера, при этом контент, из которого данные сигнатуры, включенные в состав запроса, передаваемого от оконечного устройства, идентифицируется, и генерируется ответ, включающий в себя по меньшей мере URL (унифицированный указатель ресурса) приложения, в котором сгенерирована информация идентификации приложения, указывающая на выполняемое приложение в связи с идентифицированным контентом, затем сгенерированный ответ передается на оконечное устройство и приложение поставляется на оконечное устройство в ответ на запрос от оконечного устройства на основе URL приложений, включенного в состав ответа.

Полезные эффекты изобретения

В соответствии с первым аспектом настоящего изобретения, приложение может быть выполнено в связи с контентом, просматриваемым пользователем в домашних условиях.

В соответствии со вторым аспектом настоящего изобретения, приложение может быть выполнено в связи с контентом, просматриваемым пользователем в домашних условиях.

В соответствии с третьим аспектом настоящего изобретения, приложение может быть выполнено в связи с контентом, просматриваемым пользователем в домашних условиях.

Краткое описание чертежей

Фиг. 1 представляет собой блок-схему, иллюстрирующую примерную конфигурацию системы поставки связанного приложения, реализованную как один вариант осуществления изобретения.

Фиг. 2 представляет собой блок-схему, иллюстрирующую примерную конфигурацию ACR (автоматическое распознавание контента) абонента.

Фиг. 3 является блок-схемой, иллюстрирующей примерную конфигурацию ACR сервера.

Фиг. 4 является блок-схемой, иллюстрирующей примерную конфигурацию сервера приложений.

Фиг. 5 является схемой, иллюстрирующей структуру данных ACR запроса.

Фиг. 6 является схемой, иллюстрирующей структуру данных ACR справочных данных.

Фиг. 7 представляет собой схему, иллюстрирующую структуру данных планировщика приложения.

Фиг. 8 представляет собой схему, иллюстрирующую соотношение между контентом и данными сигнатуры и так далее.

На фиг. 9 представлены схемы, иллюстрирующие структуру данных ACR ответа.

На фиг. 10 представлены схемы, иллюстрирующие примерное описание URL приложений.

Фиг. 11 является блок-схемой алгоритма, показывающей первый примерный вариант функционирования системы поставки связанного приложения.

Фиг. 12 представляет собой схему, иллюстрирующую первый пример функционирования системы поставки связанного приложения.

Фиг. 13 является блок-схемой алгоритма, показывающая второй примерный пример функционирования системы поставки связанного приложения.

Фиг. 14 представляет собой схему, иллюстрирующую второй пример функционирования системы поставки связанного приложения.

Фиг. 15 является блок-схемой, иллюстрирующую примерную конфигурацию компьютера.

Осуществление изобретения

Данное изобретение будет описано более подробно посредством описания предпочтительных вариантов (в дальнейшем называемых вариантами осуществления) со ссылкой на прилагаемые чертежи.

Примерная система поставки связанного приложения

Теперь, со ссылкой на фиг. 1, показан практический пример конфигурации системы поставки связанного приложения, в качестве одного варианта осуществления изобретения.

Данная система 10 поставки связанного приложения выполнена с возможностью выполнения приложения в связи с контентом, просматриваемым пользователем посредством ТВ-приемника и т.п.

Выполнение приложения позволяет просматривать информацию (состав исполнителей, краткое содержание, предварительный просмотр следующей части и т.п.), ассоциированную с контентом, и полезная для пользователя информация (новости, прогноз погоды, информация о дорожном движении и т.п.), непосредственно не ассоциированная с контентом, отображается на экране, или зритель может принимать участие в викторинах и голосовании, например.

Следует отметить, что контент, как он использован здесь, не ограничивается эфирными программами, принятыми телевизионным приемником через TV вещательную сеть, CATV сеть или IPTV сеть. Например, контент, используемый здесь, включает в себя программу, воспроизводимую видеомагнитофоном, видео, воспроизводимое из медиа-пакета, мультимедийным плеером, видео, распространяемое персональным компьютером через Интернет и так далее, например.

Система 10 поставки связанного приложения выполнена на двух или более оконечных устройствах с 20-1 по 20-N и устройстве 30 поставки. В дальнейшем, оконечные устройства с 20-1 по 20-N, в общем, называются просто как оконечное устройство 20, если не указано иное. Предполагается, что оконечное устройство 20 расположено в доме пользователя, например, в состоянии, в котором оно включено в состав устройства воспроизведения контента, типичным примером которого является телевизионный приемник, например.

Описание оконечного устройства 20

Оконечное устройство 20 подключено к устройству 30 поставки через широковещательную сеть 11, включающую в себя сеть телевещания, сеть CATV, IPTV сеть и Интернет 12.

Оконечное устройство 20 имеет средство 21 визуализации контента, ACR-абонент 22, блок управления 23 приложением и пользовательский интерфейс 24.

Средство 21 визуализации контента имеет функцию получения контента от внешнего источника и воспроизведения полученного контента. Кроме того, средство 21 визуализации контента разветвляет все элементы контента, отображаемого на устройстве отображения, таком как ТВ-приемник, в котором встроено оконечное устройство 20, и подает разветвленные элементы контента в ACR-абонент 22. А именно, средство 21 визуализации контента разветвляет не только программу, принятую тюнером ТВ-приемника, в котором встроено оконечное устройство 20, но также контент, введенный через различные входные терминалы (такие как, HDMI терминал и так далее) телевизионного приемника и поставляет разветвленные элементы контента в ACR-абонент 22.

ACR-абонент 22 извлекает данные сигнатур, указывающие свойство контента, имеющее отношение к заранее определенному периоду отчетов, от контента, введенного средством 21 визуализации контента. В способе извлечения данных сигнатур, любой из существующих способов может быть применен. Например, полупрозрачная надпись на изображении, вставленная в контент заранее, может быть извлечена для предоставления данных сигнатур или отпечатки пальца могут быть считаны для предоставления данных сигнатур.

Использование отпечатков пальца в качестве данных сигнатур обеспечивает те же данные сигнатур как, те до визуализации, даже если были представлены данные разрешения контента, формата, скорости передачи и формат кодирования. Поэтому точность идентификации может быть повышена в случае, когда осуществляется идентификация контента на основе данных сигнатур.

ACR-абонент 22 генерирует ACR запрос, который включает в себя извлеченные данные сигнатур и передает сгенерированный ACR запрос в ACR сервер 31 устройства 30 поставки через Интернет 12. Кроме того, ACR-абонент 22 принимает и удерживает ACR ответ, возвращенный ACR сервером 31 в соответствии с переданным ACR запросом. Дополнительно, ACR-абонент 22 анализирует удержанный ACR ответ, который инициирует блок управления 23 приложением выполнить приложения, соответствующие просматриваемому контенту в связи обработкой контента.

Под управлением ACR-абонента 22, блок управления 23 приложением получает приложение, соответствующее просматриваемому контенту, от сервера 33 приложений через Интернет 12 и выполняет полученное приложение. Кроме того, блок управления 23 приложением получает ассоциированные метаданные для использования выполняемым приложением от сервера 33 приложений.

Пользовательский интерфейс 24 отображает на устройстве отображения, таком как ТВ-приемник, различную информацию, отображаемую при выполнении приложения в связи с обработкой контента. Кроме того, пользовательский интерфейс 24 принимает действие пользователя при выполнении приложения.

Описание устройства 30 поставки

Устройство 30 поставки скомпоновано из ACR сервера 31, контент-сервера 32 и сервера 33 приложений.

ACR сервер 31 генерирует заранее ACR справочные данные, полученные путем соотнесения идентификатора контента и идентификатора приложения с данными сигнатур, выделенными заранее в определенном периоде отчетов различных элементов контента, просмотренных оконечным устройством 20, и удерживает сгенерированные ACR справочные данные. Кроме того, в ответ на ACR запрос, переданный из ACR-абонента 22 оконечного устройства 20, ACR сервер 31 генерирует ACR ответ и передает сгенерированный ACR ответ ACR-абоненту 22 через Интернет 12.

Контент-сервер 32 доставляет контент через сеть 11 вещания и, в то же время, поставляет контент для распределения на ACR сервер 31.

Сервер 33 приложений поставляет приложения и ассоциированные метаданные в ответ на запрос от блока управления 23 приложением оконечного устройства 20.

Следует отметить, что ACR сервер 31, контент-сервер 32 и сервер 33 приложений, которые образуют устройство 30 поставки, могут быть расположены в одном месте или в разных местах. Кроме того, ACR сервер 31, контент-сервер 32 и сервер 33 приложений могут быть сконфигурированы в соответствующих комбинаций.

Пример детальной конфигурации ACR-абонента 22

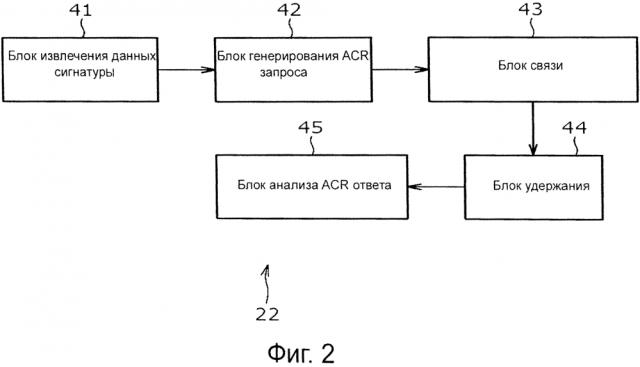

На фиг. 2 показана подробная примерная конфигурация ACR-абонента 22 оконечного устройства 20.

ACR-абонент 22 включает в себя блок 41 извлечения сигнатуры, блок 42 генерирования ACR запроса, блок 43 связи, блок 44 хранения информации и блок 45 анализа ACR ответа.

Блок 41 извлечения сигнатуры извлекает с использованием заранее определенным способом извлечения данные сигнатуры, указывающие на свойство контента в течение заранее определенного периода отчета, из контента, введенного средством 21 визуализации контента, и выводит извлеченные данные сигнатуры в блок 42 генерирования ACR запроса. Следует отметить, что время извлечения данных сигнатуры и единичный период могут быть установлены пользователем по мере необходимости.

Блок 42 генерирования ACR запроса генерирует ACR запрос, включающий в себя данные сигнатуры, каждый раз, когда данные сигнатуры вводятся из блока 41 извлечения сигнатуры. Далее будет описана структура данных ACR запроса со ссылкой на фиг. 5.

Блок 43 связи передает ACR запрос, генерируемый блоком 42 генерирования ACR запроса, на ACR сервер 31 устройства 30 поставки через Интернет 12. Кроме того, блок 43 связи принимает ACR ответ, полученный от ACR сервера 31, и выводит принятый ACR ответ в блок 44 хранения информации. Блок 44 хранения информации удерживает ACR ответ, принятый блоком 43 связи.

Блок 45 анализа ACR ответа анализирует ACR ответ, хранящийся в блоке 44 хранения информации, и идентифицирует приложение, которое будет выполнено в связи с просматриваемым контентом, тем самым, уведомляя блок управления 23 приложением. Чтобы быть более конкретным, приложение, включенное в состав ACR ответа, уведомляется.

Пример подробной конфигурации ACR сервера 31

На фиг. 3 показана примерная подробная конфигурация ACR сервера 31, который входит в состав устройства 30 поставки.

ACR сервер 31 содержит блок 51 получения контента, блок 52 извлечения сигнатуры, ACR бузу данных 53, блок 54 связи и блок 55 генерирования ACR ответа.

Блок 51 получения контента получает различные виды контента для просмотра на оконечном устройстве 20, и метаданные этих различных видов контента из контент-сервера 32, например, и поставляет полученный контент в блок 52 извлечения сигнатуры.

Как и блок 41 извлечения сигнатуры ACR-абонента 22, блок 52 извлечения сигнатуры извлекает данные сигнатуры, указывающие на свойство контента, из блока 51 получения контента в течение заранее определенного периода отчетов, с использованием заранее определенного способа, и выводит извлеченные данные сигнатуры в ACR базу данных 53.

ACR база данных 53 генерирует ACR справочные данные, связывая идентификатор контента, указывающий на контент, который является источником извлечения каждого элемента данных сигнатур, введенных блоком 52 извлечения сигнатуры, время воспроизведения контента, указывающее на временя извлечения данных сигнатуры, и идентификатор приложения, указывающий на выполняемое приложение связанным образом с вышеупомянутым каждым элементом данных сигнатуры, введенным блоком 52 извлечения сигнатуры, и сохраняет сгенерированные ACR справочные данные. Следует отметить, что ACR справочные данные, сгенерированные заранее, могут быть поставлены в ACR базу данных 53 и удерживаться в ней. Далее будет описана структура данных ACR справочных данных со ссылкой на фиг. 6.

Блок 54 связи принимает ACR запрос, передаваемый ACR-абонентом 22 оконечного устройства 20, через Интернет 12 и выводит принятый ACR запрос в блок 55 генерирования ACR ответа. Кроме того, блок 54 связи передает ACR ответ, генерируемый блоком 55 генерирования ACR ответа, в ACR-абонент 22 оконечного устройства 20 через Интернет 12.

Блок 55 генерирования ACR ответа адресует ACR справочные данные ACR базы данных 53 для определения контента, который был источником извлечения данных сигнатуры, включенных в состав ACR запроса, переданного из ACR-абонента 22 оконечного устройства 20, и, в то же время, идентифицирует приложение, которое будет выполнено в связи с обработкой идентифицированного контента. Кроме того, блок 55 генерирования ACR ответа генерирует идентификатор контента как результат идентификации и ACR ответ, включенный в состав URL приложения, например, для оконечного устройства 20, получает идентификационное приложение и выводит сгенерированную информацию в блок 54 связи. Далее будет описана структура данных ACR ответа со ссылкой на фиг. 9.

Следует отметить, что, когда блок 55 генерирования ACR ответа генерирует ACR ответ, задержка передачи ACR ответа в сети Интернет 12 оценивается на основании извлечения отметки 75 по местному времени (фиг. 5), включенной в состав ACR запроса, и время обработки блоком 55 генерирования ACR ответа учитывается для выбора ассоциированных метаданных, хранящиеся в ACR ответе.

Пример подробной конфигурации сервера 33 приложений

На фиг. 4 показан пример подробной конфигурации сервера 33 приложений, входящий в состав устройства 30 поставки.

Сервер 33 приложений скомпонован блоком 61 связи, блоком 62 генерирования приложения и базой данных 63 приложений.

Блок 61 связи осуществляет связь с блоком управления 23 приложением оконечного устройства 20 через Интернет 12 для подачи приложения от блока управления 23 приложением по мере необходимости. В ответ на запрос (если быть более конкретным, уведомление о URL приложения, подробное описание будет приведено ниже) от блока управления 23 приложением, принятое блоком 61 связи, блок 62 генерирования приложения соответственно восстанавливает приложение, хранящееся в базе данных 63 приложений, и выводит восстановленное приложение в блок 61 связи.

База данных 63 приложений хранит данные планировщика приложения, включающие в себя идентификатор контента для индикации контента, время воспроизведения, указывающее на время использования контента, и приложение (данные программы), которое должно быть выполнено в связи со временем воспроизведения. Далее будет описана структура данных планировщика приложения со ссылкой на фиг. 7.

Структура данных ACR запроса

На фиг. 5 показана структура данных ACR запроса, генерируемого в блоке 42 генерирования ACR запроса ACR-абонента 22.

ACR запрос 70 включает в себя идентификатор 71 ACR запроса, идентификатор 72 способа извлечения, идентификатор 73 услуги, данные 74 сигнатуры, отметку 75 извлечения по местному времени, исходящий адрес 76 и сигнатуру 77.

Идентификатор ACR запроса 71 является информацией, относящейся к идентификации ACR запроса 70. Идентификатор 72 способа извлечения представляет собой информацию для идентификации способа извлечения, используемого для извлечения данных 74 сигнатуры. Идентификатор 73 услуги представляет собой информацию для выбора услуги для обработки ACR запроса 70, когда существует две или более услуги для идентификации контента на основании данных 74 сигнатуры.

Данные 74 сигнатуры извлекается из контента блоком 41 извлечения сигнатуры. Отметка 75 извлечения по местному времени предназначена для идентификации времени, в период которого извлекаются данные 74 сигнатуры из контента блоком 41 извлечения сигнатуры. Эта отметка времени обозначается временем, указанным локальным тактовым сигналом оконечного устройства 20.

Исходный адрес 76 является адресом в интернете 12 оконечного устройства 20, которое инициирует соответствующий ACR запрос 70 и используется в качестве информации, указывающей обратный пункт назначения ACR ответа, генерируемого ACR сервером 31 в ответ на ACR запрос 70. Сигнатура 77 предотвращает подделку ACR запроса 70, имеющего отношение к маршруту связи, такому как Интернет 12. Следует отметить, что подобная попытка фальсификации также может быть предотвращена посредством использования шифрования всего соответствующего ACR запроса 70 и передачей зашифрованного соответствующего ACR запроса 70.

Структура данных ACR справочных данных

На фиг. 6 показана структура данных ACR справочных данных, которые хранятся в ACR базе данных 53 ACR сервера 31.

В ACR справочных данных 80, идентификатор 82 контента, время 83 воспроизведения, идентификатор 84 приложения связаны с данными 81 сигнатуры.

Данные 81 сигнатуры извлекаются из контента блоком 52 извлечения сигнатуры. Идентификатор 82 контента указывает на контент, из которого соответствующие данные 81 сигнатур были извлечены. Время 83 воспроизведения свидетельствует о времени обработки контента, когда соответствующие данные 81 сигнатур были извлечены из контента, указанного идентификатором 82 контента. Например, время 83 воспроизведения указывается затраченным временем из заголовка контента, указанного идентификатором 82 контента.

Идентификатор 84 приложения свидетельствует о приложении, которое должно быть выполнено в связи со временем обработки, указанным временем 83 воспроизведения контента, указанным идентификатором 82 контента.

Структура данных планировщика приложений

На фиг. 7 показана структура данных планировщика приложений, хранящихся в базе данных 63 приложения сервера 33 приложений.

Данные 90 планировщика приложения включают в себя идентификатор 91 контента, время 92 воспроизведения, приложение 93 и ассоциированное метаданные 94.

Идентификатор 91 контента идентифицирует конкретный элемент контента. Время 92 воспроизведения указывает на время обработки контента, указанного идентификатором 91 контента, и обозначается затраченным временем из заголовка контента, например. Приложение 93 представляет собой приложение (данные программы), которое должно быть выполнено в связи со временем обработки, установленным временем 92 воспроизведения контента, указанного идентификатором 91 контента. Ассоциированные метаданные 94 включает в себя различные виды информации (отображаемые данные и так далее), которые используются приложением 93, которое выполняется в оконечном устройстве 20.

Как показано на фиг. 8, где показана связь между контентом, данными сигнатуры, приложением и ассоциированными метаданными, которые связаны друг с другом ACR справочными данными 80 и данными 90 планировщика приложения. Как показано на фигуре, данные сигнатуры извлекаются из контента на периодической основе и могут изменять приложения, когда продолжается использование того же контента. Кроме того, данные сигнатуры могут предоставить различные элементы ассоциированных метаданных, для выполняемого приложения.

Следует отметить, что ACR справочные данные 80, хранящиеся в ACR базе данных 53 и данные 90 планировщика приложения, хранящиеся в базе данных 63 приложения, могут быть интегрированы для хранения, по меньшей мере, в одном ACR сервере 31 и сервере 33 приложений.

Структура данных ACR ответа

На фиг. 9 показаны структуры данных ACR ответа, сгенерированные блоком 55 генерирования ACR ответа ACR сервера 31.

Следует отметить, что на фиг. 9А показана структура данных ACR ответа, когда контент, из которого данные 74 сигнатуры ACR запроса 70, переданные от ACR-абонента 22, были идентифицированы, а именно, просматриваемый контент на оконечном устройстве 20 был идентифицирован. Фиг. 9В показывает структуру данных ACR ответа, когда контент не был идентифицирован.

ACR ответ 100, в случае, когда просматриваемый на оконечном устройстве 20 контент, показанный на фиг. 9А, включает в себя идентификатор 101 ACR запроса, идентификатор 102 способа извлечения, идентификатор 103 услуги, URL 104 приложения, исходный адрес 105 и сигнатуру 106.

ACR ответ
