Реферат

Область техники

[1] Раскрытые здесь иллюстративные варианты осуществления в целом относятся к гибкому устройству и способу управления им и, в частности, к гибкому устройству, которое обеспечивает эффект обратной связи на основе изгиба, и способу управления им.

Уровень техники

[2] Разработка электронных технологий сопровождалась разработкой устройств отображения различных типов. В частности, такие устройства отображения, как телевизор, персональный компьютер, портативный компьютер, планшетный компьютер, сотовый телефон, MP3-плеер и другие устройства подобных типов, имеют высокие соотношения спроса и предложения и, таким образом, используются в большинстве домохозяйств.

[3] Чтобы удовлетворить потребности пользователей для более новых и различных функций, были приложены усилия для разработки устройств отображения в более новых формах. Такое устройство отображения называется устройством отображения следующего поколения.

[4] Пример устройства отображения следующего поколения включает в себя гибкое устройство отображения. Термин "гибкое устройство отображения" относится к устройству отображения, которое может быть физически относительно легко деформировано, как бумага.

[5] Гибкое устройство отображения может быть согнуто посредством силы, приложенной пользователем для деформации, и, таким образом, может использоваться в различных целях. Например, гибкое устройство отображения может быть реализовано как переносное устройство, такое как сотовый телефон, планшетный компьютер, электронная рамка, карманный персональный компьютер (PDA), MP3-плеер и т.п.

[6] Требуется способ использования характеристики преобразования формы такого гибкого устройства отображения для обеспечения различных экранов.

Раскрытие изобретения

Техническая проблема

[7] Иллюстративные варианты осуществления направлены по меньшей мере на упомянутые выше проблемы и/или недостатки и другие недостатки, не описанные выше. Кроме того, от иллюстративных вариантов осуществления не требуется преодолевать недостатки, описанные выше, и иллюстративный вариант осуществления может не преодолеть ни одну из описанных выше проблем.

[8] Иллюстративные варианты осуществления обеспечивают гибкое устройство, которое обеспечивает различные типы эффектов обратной связи экрана на основе перемещения области изгиба, и способ управления им.

Решение проблемы

[9] В соответствии с аспектом иллюстративных вариантов осуществления обеспечено гибкое устройство, содержащее: датчик, который воспринимает изгиб гибкого устройства; и контроллер, который, если линия изгиба, сформированная на основе изгиба, непрерывно перемещается в первом направлении и таким образом достигает местоположения, которое соответствует местоположению отображения по меньшей мере одного объекта, выполняет управление для обеспечения визуальной обратной связи относительно этого по меньшей мере одного объекта.

[10] Гибкое устройство также может включать в себя дисплей, который отображает по меньшей мере один объект. Если линия изгиба достигает местоположения по меньшей мере одного объекта, отображенного на дисплее, контроллер может управлять дисплеем для обеспечения визуальной обратной связи относительно этого по меньшей мере одного объекта.

[11] Гибкое устройство также может включать в себя первый коммуникатор, который соединен с устройством отображения, которое отображает по меньшей мере один объект. Если линия изгиба достигает местоположения, соответствующего местоположению отображения по меньшей мере одного объекта, отображенного на устройстве отображения, контроллер может управлять устройством отображения для обеспечения визуальной обратной связи относительно этого по меньшей мере одного объекта.

[12] Контроллер может выполнять управление для обеспечения первой визуальной обратной связи относительно по меньшей мере одного объекта, первая визуальная обратная связь отличается от второй визуальной обратной связи относительно по меньшей мере второго объекта.

[13] Визуальная обратная связь может включать в себя по меньшей мере один эффект из эффекта увеличения/уменьшения, эффекта выделения, эффекта исполнения содержания, эффекта отображения меню более низкого уровня и эффекта отображения подробного содержания.

[14] Контроллер может выполнять управление для обеспечения визуальной обратной связи на основе по меньшей мере одного параметра из скорости перемещения линии изгиба, направления перемещения линии изгиба и расстояния перемещения линии изгиба.

[15] В соответствии с другим аспектом иллюстративных вариантов осуществления обеспечено гибкое устройство, содержащее: датчик, который воспринимает изгиб гибкого устройства; и контроллер, который, если линия изгиба, сформированная в первом местоположении на основе изгиба, непрерывно перемещается в первом направлении, выполняет управление для перемещения по меньшей мере одного объекта, который отображен в первом местоположении отображения, соответствующем первому местоположению, во второе местоположение отображения, соответствующее второму местоположению, и который выполняет управление для отображения этого по меньшей мере одного объекта во втором местоположении отображения.

[16] По меньшей мере один объект может быть отображен в одном устройстве из устройства отображения гибкого устройства и внешнего устройства отображения.

[17] Контроллер может выполнять управление для передачи по меньшей мере одного объекта, который был перемещен во второе местоположение отображения, которое соответствует второму местоположению, внешнему устройству, которое соответствует второму местоположению отображения.

[18] Когда по меньшей мере один объект передается внешнему устройству, контроллер может выполнять управление, чтобы заставить этот по меньшей мере один объект исчезнуть из второго местоположения отображения.

[19] В соответствии с аспектом иллюстративных вариантов осуществления обеспечен способ управления гибким устройством. Способ может содержать этапы, на которых: воспринимают изгиб гибкого устройства; и если линия изгиба, сформированная на основе изгиба, непрерывно перемещается в первом направлении и таким образом достигает местоположения, которое соответствует местоположению отображения по меньшей мере одного объекта, выполняют управление для обеспечения визуальной обратной связи относительно этого по меньшей мере одного объекта.

[20] Способ может дополнительно содержать этап, на котором: отображают по меньшей мере один объекта. Если линия изгиба достигает местоположения, которое соответствует местоположению отображения отображенного по меньшей мере одного объекта, может быть выполнено управление для обеспечения визуальной обратной связи относительно этого по меньшей мере одного объекта.

[21] Способ может дополнительно содержать этап, на котором: выполняют связь с устройством отображения, которое отображает по меньшей мере один объект. Если линия изгиба достигает местоположения, которое соответствует местоположению отображения по меньшей мере одного объекта, отображенного устройством отображения, устройству отображения может быть передан управляющий сигнал для обеспечения визуальной обратной связи относительно этого по меньшей мере одного объекта.

[22] Может быть выполнено управление для обеспечения первой визуальной обратной связи относительно по меньшей мере одного объекта, первая визуальная обратная связь может отличаться от второй визуальной обратной связи относительно по меньшей мере второго объекта.

[23] Визуальная обратная связь может включать в себя по меньшей мере один эффект из эффекта увеличения/уменьшения, эффекта выделения, эффекта исполнения содержания, эффекта отображения меню более низкого уровня и эффекта отображения подробного содержания.

[24] Может быть выполнено управление для обеспечения визуальной обратной связи на основе по меньшей мере одного параметра из скорости перемещения линии изгиба, направления перемещения линии изгиба и расстояния перемещения линии изгиба.

[25] В соответствии с другим аспектом иллюстративных вариантов осуществления обеспечен способ управления гибким устройством. Способ может содержать этапы, на которых: воспринимают изгиб гибкого устройства; и если линия изгиба, сформированная в первом местоположении на основе изгиба, непрерывно перемещается в первом направлении и таким образом достигает второго местоположения, перемещают по меньшей мере один объект, который отображен в первом местоположении отображения, соответствующем первому местоположению, во второе местоположение отображения, соответствующее второму местоположению, и отображают этот по меньшей мере один объект во втором местоположении отображения.

[26] По меньшей мере один объект может быть отображен на одном устройстве из устройства отображения, установленного в гибком устройстве, и внешнего устройства отображения.

[27] Способ может дополнительно содержать этап, на котором: передают по меньшей мере один объект, который был перемещен во второе местоположение отображения, которое соответствует второму местоположению, внешнему устройству, которое соответствует второму местоположению отображения.

[28] Способ может дополнительно содержать этап, на котором: когда по меньшей мере один объект передан внешнему устройству, выполняют управление, чтобы заставить этот по меньшей мере один объект исчезнуть из второго местоположения отображения.

Полезные эффекты изобретения

[29] Как описано выше, в соответствии с иллюстративными вариантами осуществления пользователю может быть обеспечена интуитивная обратная связь на основе изгиба гибкого устройства.

Краткое описание чертежей

[30] Описанные выше и/или другие аспекты будут более очевидны посредством описания некоторых иллюстративных вариантов осуществления со ссылкой на прилагаемые чертежи.

[31] Фиг. 1 - блок-схема, которая иллюстрирует структуру гибкого устройства отображения в соответствии с иллюстративным вариантом осуществления;

[32] Фиг. 2 - вид, который иллюстрирует базовую структуру устройства отображения, составляющего гибкое устройство отображения, в соответствии с иллюстративным вариантом осуществления;

[33] Фиг. 3, 4 и 5 - виды, которые иллюстрируют способ восприятия изгиба в соответствии с иллюстративным вариантом осуществления;

[34] Фиг. 6 и 7 - виды, которые иллюстрируют способ восприятия изгиба в гибком устройстве отображения посредством использования датчика изгиба в соответствии с иллюстративным вариантом осуществления;

[35] Фиг. 8 и 9 - виды, которые иллюстрируют способ определения уровня изгиба в соответствии с иллюстративным вариантом осуществления;

[36] Фиг. 10 и 11 - виды, которые иллюстрируют способ определения уровня изгиба в соответствии с другим иллюстративным вариантом осуществления;

[37] Фиг. 12 - вид, который иллюстрирует устройство датчика изгиба в соответствии с иллюстративным вариантом осуществления;

[38] Фиг. 13, 14, 15 и 16 - виды, которые иллюстрируют способ восприятия изгиба в соответствии с другим иллюстративным вариантом осуществления;

[39] Фиг. 17 - блок-схема, которая иллюстрирует подробную структуру гибкого устройства отображения для описания операций в соответствии с различными иллюстративными вариантами осуществления;

[40] Фиг. 18 - блок-схема, которая иллюстрирует подробную структуру контроллера, показанного на фиг. 17;

[41] Фиг. 19 - вид, который иллюстрирует структуру программного обеспечения устройства хранения для поддержки работы контроллера в соответствии с различными иллюстративными вариантами осуществления;

[42] Фиг. 20 - блок-схема последовательности операций, которая иллюстрирует способ управления гибким устройством отображения в соответствии с иллюстративным вариантом осуществления;

[43] Фиг. 21 - вид, который иллюстрирует управление перемещением изгиба в соответствии с иллюстративным вариантом осуществления;

[44] Фиг. 22 - вид, который иллюстрирует способ изменения состояний отображения экранов в соответствии с различными иллюстративными вариантами осуществления;

[45] Фиг. 23 и 24 - виды, которые иллюстрируют способ изменения состояния отображения экрана в соответствии с другим иллюстративным вариантом осуществления;

[46] Фиг. 25-35 являются видами, которые иллюстрируют способ изменения состояния отображения экрана в соответствии с иллюстративным вариантом осуществления;

[47] Фиг. 36 включает в себя множество видов, которые иллюстрируют способ управления гибким устройством отображения в соответствии с иллюстративным вариантом осуществления;

[48] Фиг. 37 включает в себя множество видов, которые иллюстрируют структуру гибкого устройства отображения, которое работает вместе с внешним устройством отображения, в соответствии с другим иллюстративным вариантом осуществления;

[49] Фиг. 38 - вид, который иллюстрирует способ управления гибким устройством отображения, показанным на фиг. 37, в соответствии с другим иллюстративным вариантом осуществления;

[50] Фиг. 39, 40, 41 и 42 - виды, которые иллюстрируют соответствующие способы управления гибким устройством отображения в соответствии с различными иллюстративными вариантами осуществления; и

[51] Фиг. 43 и 44 - виды, которые иллюстрируют формы гибких устройств отображения в соответствии с различными иллюстративными вариантами осуществления.

Предпочтительный вариант выполнения изобретения

[52] -

Вариант воплощения изобретения

[53] Иллюстративные варианты осуществления описаны более подробно со ссылкой на прилагаемые чертежи.

[54] В последующем описании одинаковые номера для ссылок на чертежах используются для одинаковых элементов даже на разных чертежах. Предметы, определенные в описании, такие как подробная конструкция и элементы, обеспечены для помощи во всестороннем понимании иллюстративных вариантов осуществления. Таким образом, очевидно, что иллюстративные варианты осуществления могут быть выполнены без этих конкретно определенных предметов. Кроме того, известные функции или конструкции не описываются подробно, чтобы они не затрудняли понимание иллюстративных вариантов осуществления ненужными деталями.

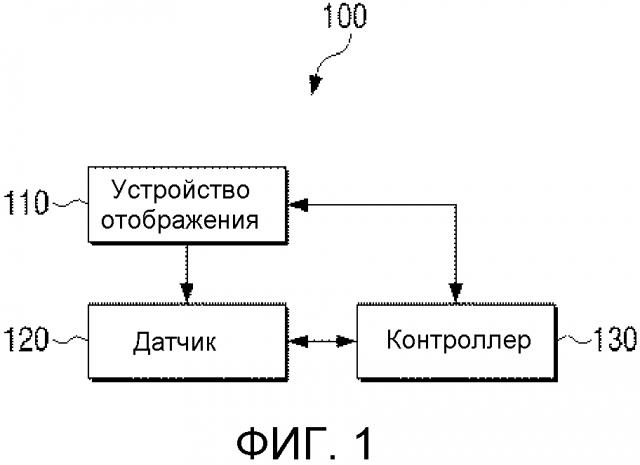

[55] Фиг. 1 является блок-схемой, которая иллюстрирует структуру гибкого устройства 100 отображения в соответствии с иллюстративным вариантом осуществления. Согласно фиг. 1, гибкое устройство 100 отображения включает в себя устройство 110 отображения, датчик 120 и контроллер 130.

[56] Устройство 110 отображения отображает экран. Гибкое устройство 100 отображения, включающее в себя устройство 110 отображения, может быть согнуто. Таким образом, устройство 110 отображения сформировано при помощи сгибаемого материала в сгибаемой структуре. Подробная структура устройства 110 отображения будет описана ниже.

[57] Датчик 120 воспринимает изгиб гибкого устройства 100 отображения (или устройства 110 отображения).

[58] В частности, датчик 120 воспринимает изменение состояния изгиба, которое сформировано посредством пользовательского управления, выполняемого относительно устройства 110 отображения. В частности, датчик 120 воспринимает состояние перемещения линии изгиба, которая сформирована в устройстве 110 отображения.

[59] Если воспринято изменение состояния изгиба, контроллер 130 изменяет состояние отображения экрана на основе изменения состояния изгиба. В частности, изменение состояния изгиба может включать в себя состояние непрерывного перемещения линии изгиба. Состояние непрерывного перемещения линии изгиба может включать в себя состояние непрерывного перемещения одной линии изгиба, состояние непрерывного перемещения двух или более линий изгиба, состояние изменения уровня изгиба (т.е., перемещение области изгиба по оси Z), или любой другой тип непрерывного перемещения, относящегося к линии изгиба.

[60] В иллюстративном варианте осуществления линия изгиба может быть определена как линия, которая соединяет точки областей изгиба, в которых уровни изгиба самые сильные. Например, линия, которая соединяет точки изгиба (или координаты изгиба), в которых значение сопротивления, произведенное от датчика изгиба, является относительным максимумом, может являться линией изгиба. Подробное описание этого будет дано ниже со ссылкой на чертежи.

[61] В частности, если воспринято, что линия изгиба непрерывно перемещалась в конкретном направлении, контроллер 130 обеспечивает визуальную обратную связь, соответствующую этому. В дальнейшем для удобства описания операция изгиба непрерывного перемещения линии изгиба в конкретном направлении упоминается как операция перемещения изгиба. Однако, даже если линия изгиба не перемещена, но вместо этого изменен только угол изгиба, операция изгиба может соответствовать операции перемещения изгиба.

[62] В частности, если воспринято, что линия изгиба непрерывно перемещалась в первом направлении (например, в горизонтальном или вертикальном направлении) и, таким образом, достигла положения, относящегося по меньшей мере к одному объекту, контроллер 130 обеспечивает визуальную обратную связь относительно этого по меньшей мере одного объекта. В этом случае контроллер 130 обеспечивает визуальную обратную связь, отличающуюся от второй визуальной обратной связи относительно другого объекта. Например, по меньшей мере одна визуальная обратная связь из эффекта увеличения/уменьшения, эффекта выделения, эффекта исполнения содержания, эффекта изображения меню более низкого уровня и эффекта отображения подробного содержания может быть обеспечена вследствие перемещения линии изгиба. Контроллер 130 также изменяет визуальную обратную связь на основе по меньшей мере одного параметра из скорости перемещения линии изгиба, направления перемещения линии изгиба и расстояния перемещения линии изгиба.

[63] Контроллер 130 обеспечивает эффект обратной связи таким образом, что направление перемещения линии изгиба физически или систематически равно направлению продвижения изменения пользовательского интерфейса (UI) на экране. Например, контроллер 130 может выполнять управление для перемещения и отображения объекта, отображенного на экране, в том же самом направлении в соответствии с перемещением линии изгиба. Более подробно, контроллер 130 может выполнять управление для перемещения и отображения по меньшей мере одного объекта, который отображен на первой линии изгиба, на вторую линию изгиба, которая сформирована в результате перемещения первой линии изгиба. В качестве альтернативы, контроллер 130 может выполнять управление для последовательного отображения элементов, систематически расположенных в том же самом направлении на основе перемещения линии изгиба.

[64] Если объект, отображенный на первой линии изгиба, перемещается и отображается на вторую линию изгиба, контроллер 130 может обеспечить визуальную обратную связь относительно объекта, визуальная обратная связь которого имеет место из-за перемещения линии изгиба.

[65] В этом случае контроллер 130 может изменить визуальную обратную связь на основе по меньшей мере одного параметра из скорости перемещения линии изгиба, направления перемещения линии изгиба и расстояния перемещения линии изгиба. В частности, направление перемещения линии изгиба может быть определено как направление, в котором перемещена линия изгиба, и расстояние перемещения может быть определено как величина смещения линии изгиба вдоль линии изгиба. Кроме того, скорость перемещения может быть определена как соответствующая расстоянию перемещения относительно соответствующего изменения времени.

[66] Например, контроллер 130 может переменным образом отображать скорость изменения графического пользовательского интерфейса (GUI), отображенного на экране, на основе скорости перемещения линии изгиба. В частности, визуальная обратная связь может включать в себя по меньшей мере один эффект из эффекта увеличения/уменьшения, эффекта выделения, эффекта трехмерной (3D) навигации, эффекта исполнения содержания и эффекта отображения подробного содержания.

[67] Изменение положения линии изгиба может быть определено на основе изменений положения и градиента линии изгиба. Например, изменение положения линии изгиба может быть определено посредством начального положения, положения промежуточной остановки и/или полного положением линии изгиба, как определено с помощью управления изгибом. В этом случае контроллер 130 может обеспечить переменную визуальную обратную связь, основанную по меньшей мере на одном положении из начального положения, положения промежуточной остановки и полного положения линии изгиба, как определено с помощью управления изгибом. Например, в начальном положении визуальная обратная связь может быть обеспечена таким образом, что функциональное изменение не происходит, и управление перемещением распознано. В положении промежуточной остановки функциональное изменение может визуально показываться и может происходить непрерывно.

[68] В этом случае контроллер 130 может обеспечить признак относительно описанного выше изменения положения с тремя этапами. Например, если обеспечена функция разблокировки, контроллер 130 может обеспечить подсказку, состоящую в том, что объект колеблется и, таким образом, разблокирован посредством исполнения управления перемещением изгиба в начальном положении. Кроме того, контроллер 130 может визуально отобразить целевую точку полного положения, чтобы обеспечить подсказку, состоящую в том, что линия изгиба должна быть перемещена в конкретное положение, чтобы выполнить функцию разблокировки.

[69] Контроллер 130 также может переменным образом обеспечивать визуальный эффект обратной связи, основанный по меньшей мере на одном параметре из направления изгиба, угла изгиба, радиуса изгиба и количества изгибов. В частности, направление изгиба может быть разделено на направления Z+ и Z- на основе оси Z, т.е., направления Z+ и Z-, когда передняя поверхность гибкого устройства 100 отображения определена как нулевая плоскость, т.е., начало оси Z.

[70] Угол изгиба может быть определен как изменения угла, когда изгиб начинается и заканчивается, например, как 15°, 30°, 45°, 60°, 90°, 120° и т.д.

[71] Радиус изгиба может быть определен как радиус R кривизны, определенный посредством сгиба. Например, контроллер 130 может обеспечить переменные эффекты обратной связи, которые изменяются как функция радиуса изгиба, например, если линия изгиба непрерывно перемещается, когда радиус изгиба большой, и если линия изгиба непрерывно перемещается, когда радиус изгиба маленький.

[72] Кроме того, если объект, отображенный на первой линии изгиба, перемещается и отображается на вторую линию изгиба, контроллер 130 может выполнить управление, чтобы передать по меньшей мере один объект внешнему устройству, которое соответствует второй линии изгиба.

[73] Если объект, отображенный на второй линии изгиба, передается внешнему устройству, которое соответствует ей, контроллер 130 может выполнить управление, чтобы заставить объект, отображаемый на второй линии изгиба, исчезнуть из отображения на второй линии изгиба. В этом случае контроллер 130 может разделить экран устройства 110 отображения на множество областей, соответственно распределить каждое множество областей соответствующему соединяемому внешнему устройству и передать соответствующий объект соответствующему внешнему устройству, которому распределена область, соответствующей положению, в которое была перемещена линия изгиба.

[74] Если соответствующий объект передается соответствующему внешнему устройству, контроллер 130 может выполнить управление, чтобы заставить исчезнуть объект, отображенный на второй линии изгиба.

[75] Если линия изгиба перемещается на основе управления перемещением изгиба, контроллер 130 может изменить режим экрана на основе области, в которую помещена перемещенная линия изгиба.

[76] В частности, контроллер 130 может разделить экран устройства 110 отображения по меньшей мере на две области и соответственно распределить областям конкретные режимы. Например, контроллер 130 может разделить экран устройства 110 отображения на две области и соответственно выделить режим блокировки первой области из этих двух областей и режим разблокировки второй области из этих двух областей. Если линия изгиба, которая была помещена в область режима блокировки, перемещена в область режима разблокировки на основе управления перемещением изгиба, контроллер 130 может отменить состояние блокировки, чтобы изменить состояние блокировки на состояние разблокировки.

[77] В качестве другого примера контроллер 130 может разделить экран устройства 110 отображения на три области и соответственно выделить режим просмотра миниатюр первой области, режим просмотра заголовков второй области и режим просмотра списка третьей области из этих трех областей. Если область, в которую помещена линия изгиба, изменяется на основе управления перемещением изгиба, контроллер 130 может изменить и отобразить атрибут содержания на основе режима области, в которую только что помещена линия изгиба. Если положение линии изгиба перемещается из области, соответствующей режиму просмотра миниатюр, в область, соответствующую режиму просмотра заголовков, состояние отображения может быть изменено, чтобы удалить миниатюру содержания и отобразить информацию заголовка.

[78] Датчик 120 сопоставляет экран устройства 110 отображения с двухмерной (2D) системой координат для выдачи координатного значения линии изгиба контроллеру 130. В этом случае, если координатное значение линии изгиба непрерывно изменяется в конкретном направлении, контроллер 130 определяет, что линия изгиба непрерывно перемещается в конкретном направлении.

[79] Если определено, что линия изгиба непрерывно перемещалась в конкретном направлении, т.е., определено, что перемещение линии изгиба находится в пределах предварительно установленного диапазона перемещения, контроллер 130 обеспечивает предопределенную обратную связь.

[80] Если определено, что перемещение линии изгиба не находится в пределах предварительно установленного диапазона перемещения, контроллер 130 обеспечивает обратную связь в графической форме, которая отражает преобразованный градус. В этом случае преобразованный градус может быть определен на основе скорости перемещения и направление перемещения линии изгиба и положения линии изгиба на оси Z.

[81] В частности, контроллер 130 обеспечивает различные типы эффектов обратной связи на графическом изображении, отображаемом в положении линии изгиба, на основе перемещения линии изгиба. Например, контроллер 130 может обеспечить эффекты обратной связи, такие как, например, разбиение графического изображения, возврат, показ с помощью линии, изменение цвета графического изображения и/или любые другие типы изменений обратной связи, которые могут быть графически визуализированы.

[82] Контроллер 130 обеспечивает различные типы эффектов обратной связи для графического изображения, отображаемого на линии изгиба, на основе положения линии изгиба на оси Z. Например, контроллер 130 может обеспечить эффекты обратной связи, такие как, например, расширение/сокращение графического изображения, показ скрытого графического изображения, сокрытие показанного графического изображения и/или какие-либо другие типы эффектов обратной связи, которые основаны на изменениях положительных и отрицательных положений линии изгиба на оси Z.

[83] Одна линия изгиба была описана выше в иллюстративном варианте осуществления, но это является только иллюстративным. Таким образом, могут существовать две или более линий изгиба.

[84] Если перемещаются две или более линий изгиба, может быть перемещена область изгиба. Кроме того, визуальная обратная связь может быть обеспечена таким образом, что графические элементы, отображаемые на экране, пространственно перестраиваются на основе изменений формы изгиба, или может быть изменена степень детализации содержания.

[85] Если линия изгиба перемещается на оси Z, могут быть обеспечены визуальные обратные связи, такие как навигация содержания, замена на экран по умолчанию, предоставление возможности сенсорного взаимодействия, замена экрана по умолчанию на экран навигации содержания и/или любые другие типы визуальной обратной связи, которые относятся к перемещению линии изгиба на оси Z.

[86] Например, если линия изгиба перемещена от положительной оси Z к отрицательной оси Z или от отрицательной оси Z к положительной оси Z, может быть обеспечена визуальная обратная связь, такая как навигация содержания, расположенного на оси Z.

[87] Если линия изгиба перемещена от положительной оси Z или от отрицательной оси Z на нулевую плоскость, может быть обеспечен эффект обратной связи замены текущего экрана на экран по умолчанию или предоставление возможности сенсорного взаимодействия.

[88] Если линия изгиба перемещена от нулевой плоскости либо к положительной оси Z, либо к отрицательной оси Z, может быть обеспечен эффект обратной связи замены экрана по умолчанию на экран навигации содержания в трехмерном пространстве.

[89] Контроллер 130 может обеспечить эффект обратной связи таким образом, что направление перемещения линии изгиба физически или семантически равно направлению продвижения изменения пользовательского интерфейса на экране. Например, если линия изгиба перемещается слева направо, контроллер 130 может обеспечить эффект обратной связи таким образом, что изменение пользовательского интерфейса на экране также перемещается слева направо, или последовательно отображаются элементы, систематически размещенные справа налево.

[90] Контроллер 130 может обеспечить эффект изменения страницы, основанный на управлении перемещением изгиба, и который может использоваться для игр (например, игра поддержания отбивки такта и т.д.), образования и управления платформой AllShare (дистанционный контроллер). В частности, контроллер 130 может обеспечить эффект изменения страницы для увеличения и/или уменьшения скорости изменения страницы на основе управления перемещением изгиба.

[91] Эффект обратной связи, который обеспечивается на основе управления перемещением изгиба, может быть по-разному реализован в соответствии с типом гибкого устройства 100 отображения. В частности, гибкое устройство 100 отображения может обеспечить эффект обратной связи, который соответствует управлению перемещением изгиба, основанному на его типе.

[92] Например, если гибкое устройство 100 отображения является сотовым телефоном, контроллер 130 может выполнить одну из различных операций, в том числе, например, телефонный вызов, отклонение вызова, отображение меню, передачу и прием символов, выбор и исполнение приложения, исполнение и окончание веб-браузера и/или операцию любого другого типа, относящуюся к сотовому телефону, на основе управления перемещением изгиба. В качестве другого примера, если гибкое устройство 100 отображения является телевизором, контроллер 130 может выполнить различные операции, в том числе, например, выбор канала, регулировку громкости, регулировку яркости, регулировку цвета, регулировку контрастности и/или операцию любого другого типа, относящуюся к телевизору, на основе управления перемещением изгиба. Гибкое устройство 100 отображения может быть реализовано как устройство отображения различных типов, такое как, например, карманный персональный компьютер (PDA), электронная рамка, электронная книга, электронный ноутбук, MP3-плеер, планшетный персональный компьютер, портативный компьютер, монитор и/или устройство отображения любого другого типа. Кроме того, контроллер 130 может выполнять различные операции, которые соответствуют характеристикам упомянутых выше устройств. Контроллер 130 может выполнять общую операцию, такую как операция блокировки, операция разблокировки, операция включения, операция выключения и/или общую операцию любого другого типа на основе управления перемещением изгиба, независимо от типа гибкого устройства 100 отображения.

[93] Эффект обратной связи, который обеспечивается на основе управления перемещением изгиба, может быть по-разному реализован в соответствии с приложением, исполняемым гибким устройством 100 отображения. В частности, экран, соответствующий по меньшей мере одной из функций, поддерживаемых приложением, может отображаться на основе управления перемещением изгиба. Например, если исполняется приложение электронной книги, экран, соответствующий по меньшей мере одной из различных функций, включающих в себя изменение содержания, изменение страницы, расширение страницы, сокращение страницы, функцию закладки и/или функцию любого другого типа, относящуюся к электронной книге, может отображаться на основе управления перемещением изгиба.

[94] Гибкое устройство 100 отображения может предварительно сохранить информацию, относящуюся к состоянию отображения на экране и функциям отображения на экране на основе управления перемещением изгиба. Контроллер 130 может проверить состояние отображения на экране и функцию отображения на экране на основе управления перемещением изгиба в зависимости от предварительно сохраненной информации.

[95] Как описано выше, устройство 110 отображения сформировано в сгибаемой форме. Датчик 120 может воспринимать состояние изгиба при помощи одного или более различных способов.

[96] Теперь будут подробно описаны структура устройства 110 отображения и способ восприятия изгиба устройства 110 отображения.

[97] Фиг. 2 является видом, который иллюстрирует базовую структуру устройства 110 отображения, составляющего гибкое устройство 100 отображения, в соответствии с иллюстративным вариантом осуществления. Согласно фиг. 2 устройство 110 отображения включает в себя подложку 111, схему 112 управления, панель 113 отображения и защитный слой 114.

[98] Гибкое устройство 100 отображения относится к устройству, которое имеет характеристику отображения существующего плоскопанельного устройства отображения и является сгибаемым, складываемым или сворачиваемым в рулон, как бумага. Таким образом, гибкое устройство отображения должно быть изготовлено на гибкой подложке.

[99] В частности, подложка 111 может быть реализована как пластмассовая подложка (например, полимерная пленка), которая может трансформироваться посредством внешнего давления.

[100] Пластмассовая подложка имеет структуру, в которой обе стороны базовой пленки обработаны с помощью барьерного покрытия. Базовая пленка может быть сформирована из смол различных типов, таких как, например, полиимид (PI), поликарбонат (PC), полиэтилентерефталат (PET), полиэфирсульфон (PES), полиэтиленнафталат (PEN), армированная волокном пластмасса (FRP) и/или смола любого другого подходящего типа. Барьерное покрытие может быть выполнено относительно противоположных поверхностей базовой пленки и может включать в себя органическую пленку или неорганическую пленку для поддержания гибкости.

[101] Подложка 111 может быть сформирована посредством использования материала, имеющего гибкую характеристику, такого как тонкое стекло, металлическая фольга и т.п., вместо пластмассового материала, используемого в пластмассовой подложке.

[102] Схема 112 управления управляет панелью 113 отображения. В частности, схема 112 управления прикладывает управляющее напряжение ко множеству пикселей, составляющих панель 113 отображения, и может быть реализована как тонкопленочный транзистор (TFT) на основе аморфного кремния (a-Si), транзистор TFT на основе низкотемпературного поликристаллического кремния (LTPS), органический транзистор TFT (OTFT) и т.п. Схема 112 управления может быть реализована как различные типы на основе реализованного типа панели 113 отображения. Например, панель 113 отображения может включать в себя органическое светоизлучающее устройство, которое включает в себя множество пиксельных ячеек и электродный слой, который покрывает обе стороны органического светоизлучающего устройства. В этом случае схема 112 управления может включать в себя множество транзисторов, соответствующих множеству пиксельных ячеек панели 113 отображения. Контроллер 130 прикладывает электрический сигнал к затворам транзисторов, что вызывает излу
