Устройство для воспроизведения стереоскопических изображений с функцией дистанционного управления выравниванием и способ воспроизведения на экране стереоскопического изображения, использующий вышеупомянутое

Устройство для воспроизведения стереоскопических изображений с функцией дистанционного управления выравниванием и способ воспроизведения на экране стереоскопического изображения, использующий вышеупомянутое

Иллюстрации

Показать все

Реферат

УРОВЕНЬ ТЕХНИКИ ПО ИЗОБРЕТЕНИЮ

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к устройству (аппарату) для воспроизведения стереоскопических изображений и способу воспроизведения на экране стереоскопического изображения, использующему вышеупомянутое, и, более конкретно, к аппарату для воспроизведения стереоскопических изображений, который способен к эффективному выравниванию, используя функцию дистанционно управляемого выравнивания, и к способу воспроизведения на экране стереоскопического изображения, использующему вышеупомянутое.

Обсуждение предшествующего уровня техники

[0002] В общем случае стереоскопическое изображение (или трехмерное (3D) изображение) реализуется проецированием разных изображений в два глаза пользователя. Применительно к стереоскопическому изображению, проецируемому на экран большого размера в кинотеатре, используется преимущественно поляризационный способ, при котором левое изображение и правое изображение передаются, используя поляризационные очки, которые включают в себя левую и правую поляризационные линзы, имеющие разные направления поляризации, которые перпендикулярны друг другу. Изображения захватываются, используя две камеры, два захваченных изображения преобразуются, используя поляризационное средство, с тем чтобы направления поляризации изображений были перпендикулярны друг другу, изображения, имеющие перпендикулярные друг другу направления поляризации, воспроизводятся на экране, и пользователь видит изображения, захваченные двумя камерами, своими левым и правым глазами в состоянии, в котором пользователь надевает поляризационные очки, посредством чего реализуется стереоскопическое изображение.

[0003] На фиг. 1 показан вид, представляющий структуру общепринятой системы с двумя проекционными аппаратами для воспроизведения стереоскопического изображения.

[0004] Для того чтобы воспроизвести на экране стереоскопическое изображение, используя поляризационный способ, описанный выше, общепринятая система с двумя проекционными аппаратами выполняется таким образом, чтобы один из двумерных (2D) проекционных аппаратов 1 и 2 излучал левое изображение, а другой из двумерных (2D) проекционных аппаратов 1 и 2 излучал правое изображение. Эти изображения проходят через поляризационные фильтры 3 и 4, направления поляризации которых перпендикулярны друг другу, и затем проецируются на экран. Зритель видит левое изображение и правое изображение, которые накладываются друг на друга на экране 5, через левую формирующую изображение линзу 7 и правую формирующую изображение линзу 8 поляризационных очков 6 в состоянии, в котором пользователь надевает поляризационные очки 6, чем достигается глубокий эффект.

[0005] В описанном выше способе разные поляризации могут быть приложены к левому изображению и к правому изображению независимо от того, является ли поляризация линейной поляризацией или круговой поляризацией.

[0006] Общепринятая система воспроизведения стереоскопических изображений с двумя проекционными аппаратами была заменена системой с одним проекционным аппаратом, которая выполнена с возможностью того, чтобы проекционный аппарат поочередно излучал левое изображение и правое изображение.

[0007] На фиг. 2 показан вид, представляющий систему с одним проекционным аппаратом, использующую круговой поляризационный фильтр.

[0008] Как показано на фиг. 2, система воспроизведения стереоскопических изображений с одним проекционным аппаратом включает в себя проекционный аппарат 201 для попеременного излучения левого изображения и правого изображения, круговое поляризационное фильтрующее устройство 202, включающее в себя поляризационный фильтр левого изображения и поляризационный фильтр правого изображения, и приводное устройство 203 фильтра для поворота кругового поляризационного фильтрующего устройства 202 синхронно с излучением левого изображения и излучением правого изображения проекционным аппаратом 201. Кроме того, как показано на фиг. 2, система с одним проекционным аппаратом дополнительно включает в себя устройство 204 синхронизации для синхронизации излучения левого изображения с излучением правого изображения и передачи достигнутой синхронизации в приводное устройство 203 фильтра.

[0009] Когда контент стереоскопического изображения, в котором последовательно запоминаются левое изображение и правое изображение, вводится в проекционное устройство 201, проекционное устройство 201 непрерывно излучает контент стереоскопического изображения. Как было сказано выше, круговое поляризационное фильтрующее устройство 202 включает в себя поляризационный фильтр левого изображения и поляризационный фильтр правого изображения. Круговое поляризационное Фильтрующее устройство 202 поворачивается таким образом, чтобы поляризационный фильтр левого изображения располагался у излучающего окна проекционного аппарата 201, когда каждое левое изображение излучается проекционным аппаратом 201, и поляризационный фильтр правого изображения располагался у излучающего окна проекционного аппарата 201, когда каждое правое изображение излучается проекционным аппаратом 201

[0010] Однако в описанной выше системе воспроизведения стереоскопических изображений с одним проекционным аппаратом яркость уменьшается вследствие того, что световой пучок, несущий изображение, который излучается одним проекционным аппаратом, расщепляется на левое и правое изображения.

[0011] Для того чтобы решить эту проблему, используя обычную систему с одним проекционным аппаратом, то есть предотвратить уменьшение яркости, был предложен аппарат для воспроизведения стереоскопических изображений, который проецирует переданный луч и отраженный луч на экран, используя поляризационный расщепитель луча, повышая тем самым яркость

[0012] Однако в системе воспроизведения стереоскопических изображений, использующей поляризационный расщепитель луча, к которой будет относиться настоящее изобретение, качество стереоскопического изображения может снижаться, если отраженный луч неправильно выровнен по отношению к переданному лучу. Кроме того, в случае, когда выравнивание отраженного луча по отношению к переданному лучу выполняется вблизи аппарата для воспроизведения стереоскопических изображений и состояние выравнивания проверяется перед экраном, эффективность работы может значительно снизиться в большом пространстве, таком как кинотеатр.

[0013] Кроме того, в случае, когда аппарат для воспроизведения стереоскопических изображений, к которому относится настоящее изобретение, устанавливается в высокой позиции, например, на потолке, производимая вручную работа для выравнивания отраженного луча с переданным лучом может быть опасной.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0014] В соответствии с этим настоящее изобретение направлено на аппарат для воспроизведения стереоскопических изображений с функцией дистанционного управления выравниванием и на способ воспроизведения на экране стереоскопического изображения, использующий вышеупомянутое, который устраняет одну или более проблем, обусловленных ограничениями и недостатками предшествующего уровня техники.

[0015] Преимущества, задачи и признаки изобретения будут изложены частично в последующем описании и частично станут понятными для обычных специалистов в данной области техники из рассмотрения нижеизложенного, или же могут быть выяснены из практического применения изобретения. Цели и другие преимущества изобретения могут быть реализованы и достигнуты структурой, подробно раскрытой в письменном описании и формуле изобретения, а также на прилагаемых чертежах.

[0016] Для того чтобы достичь этих целей и других преимуществ и в соответствии с задачей изобретения, которая реализована и подробно описана здесь, аппарат для воспроизведения стереоскопических изображений включает в себя поляризационный расщепитель луча для пространственного расщепления светового пучка, несущего изображение, который излучается проекционным аппаратом, по меньшей мере в один переданный луч и по меньшей мере в один отраженный луч, основываясь на поляризованных компонентах, по меньшей мере один модулятор для регулировки переданного луча и отраженного луча таким образом, чтобы переданный луч и отраженный луч имели разные направления поляризации, когда левое изображение и правое изображение проецируются переданным лучом и отраженным лучом, устройство регулировки угла для регулировки положения на экране, в которое проецируется переданный луч, в ответ на первый сигнал дистанционного управления, отражающий элемент с дистанционно управляемым выравниванием для регулировки пути прохождения отраженного луча в ответ на второй сигнал дистанционного управления, с тем чтобы отраженный луч накладывался на переданный луч, проецируемый в положение на экране, регулируемое в ответ на первый сигнал дистанционного управления, для того чтобы сформировать единое изображение, и дистанционный контроллер, дистанционно подключенный к устройству регулировки угла и отражающему элементу с дистанционно регулируемым выравниванием, для передачи первого сигнала дистанционного управления и второго сигнала дистанционного управления в устройство регулировки угла и отражающий элемент с дистанционно управляемым выравниванием, соответственно.

[0017] Отражающий элемент с дистанционно управляемым выравниванием может включать в себя отражающий элемент для отражения отраженного луча в сторону экрана и двигатель для регулировки направления отражающего элемента вверх и вниз, и влево и вправо в ответ на второй сигнал дистанционного управления.

[0018] Устройство регулировки угла может включать в себя двигатель для регулировки в направлении вверх и вниз угла основного корпуса, содержащего поляризационный расщепитель луча, модулятор и отражающий элемент с дистанционно управляемым выравниванием, аппарата для воспроизведения стереоскопических изображений в ответ на первый сигнал дистанционного управления.

[0019] Аппарат для воспроизведения стереоскопических изображений может дополнительно включать в себя приводное устройство, подсоединенное к двигателю устройства регулировки угла и двигателю отражающего элемента с дистанционно регулируемым выравниванием для приведения в действие двигателя устройства регулировки угла и двигателя отражающего элемента с дистанционно регулируемым выравниванием в ответ на первый сигнал дистанционного управления и второй сигнал дистанционного управления, соответственно.

[0020] Отраженный луч может включать в себя первый отраженный луч, который отражается в направлении вверх, и второй отраженный луч, который отражается в направлении вниз, причем первый отраженный луч и второй отраженный луч являются расщеплением изображения из светового пучка, несущего изображение, который излучается проекционным устройством, и отражающий элемент с дистанционно управляемым выравниванием может включать в себя первый отражающий элемент с дистанционно управляемым выравниванием для регулировки пути прохождения первого отраженного луча и второй отражающий элемент с дистанционно управляемым выравниванием для регулировки пути прохождения второго отраженного луча.

[0021] Первый отражающий элемент с дистанционно управляемым выравниванием может регулировать первый отраженный луч в ответ на второй сигнал дистанционного управления таким образом, чтобы первый отраженный луч накладывался на переданный луч, проецируемый в положение на экране, регулируемое в ответ на первый сигнал дистанционного управления, в пределах первой части, для того чтобы сформировать единое изображение, а второй отражающий элемент с дистанционно управляемым выравниванием регулирует второй отраженный луч в ответ на второй сигнал дистанционного управления таким образом, чтобы второй отраженный луч накладывался на переданный луч, проецируемый в положение на экране, регулируемое в ответ на первый сигнал дистанционного управления, в пределах второй части, для того чтобы сформировать единое изображение. В этот момент первая часть и вторая часть могут объединиться друг с другом на экране, для того чтобы сформировать единое изображение. При этом второй сигнал дистанционного управления может управлять первым отраженным лучом и вторым отраженным лучом, являющимися расщеплением изображения из светового пучка, несущего изображение, чтобы они образовали объединенное друг с другом изображение на экране.

[0022] Аппарат для воспроизведения стереоскопических изображений может дополнительно включать в себя камеру для проверки состояния выравнивания отраженного луча с переданным лучом, чтобы сформировать на экране единое изображение, полученное в результате выравнивания отраженного луча по отношению к переданному лучу. В этом случае дистанционный контроллер может быть выполнен с возможностью передачи по меньшей мере одного выбранного из первого сигнала дистанционного управления и второго сигнала дистанционного управления, основываясь на сигнале проверки состояния выравнивания, принятом от камеры. Кроме того, дистанционный контроллер может включать в себя первое устройство управления для управления началом или окончанием операции передачи по меньшей мере одного выбранного из первого сигнала дистанционного управления и второго сигнала дистанционного управления, основываясь на сигнале проверки состояния выравнивания, и второе устройство управления для управления операцией передачи по меньшей мере одного выбранного из первого сигнала дистанционного управления и второго сигнала дистанционного управления, основываясь на определении оператора.

[0023] Дистанционный контроллер может быть установлен в мобильном устройстве пользователя в форме программного обеспечения. Однако настоящее изобретение не ограничивается этим.

[0024] В другом аспект настоящего изобретения способ воспроизведения на экране стереоскопического изображения включает в себя пространственное расщепление светового пучка, несущего изображение, который излучается проекционным аппаратом, по меньшей мере в один переданный луч и по меньшей мере в один отраженный луч, основываясь на поляризованных компонентах, регулировку переданного луча и отраженного луча, с тем чтобы переданный луч и отраженный луч имели разные направления поляризации, когда левое изображение и правое изображение проецируются переданным лучом и отраженным лучом, регулировку положения на экране, в которое проецируется переданный луч, в ответ на первый сигнал дистанционного управления, регулировку пути прохождения отраженного луча в ответ на второй сигнал дистанционного управления, с тем чтобы отраженный луч накладывался на переданный луч, проецируемый в положение на экране, регулируемое в ответ на первый сигнал дистанционного управления, формируя тем самым единое изображение.

[0025] Этап пространственного расщепления светового пучка, несущего изображение, может включать в себя отражение первого отраженного луча в направлении вверх и отражение второго отраженного луча в направлении вниз, причем первый отраженный луч и второй отраженный луч являются расщепленным изображением из светового пучка, несущего изображение, который излучается проекционным аппаратом.

[0026] Этап формирования единого изображения может включать в себя регулировку первого отраженного луча в ответ на второй сигнал дистанционного управления, с тем чтобы первый отраженный луч накладывался на переданный луч, проецируемый в положение на экране, регулируемое в ответ на первый сигнал дистанционного управления, в пределах первой части, для того чтобы сформировать единое изображение, и регулировку второго отраженного луча в ответ на второй сигнал дистанционного управления, с тем чтобы второй отраженный луч накладывался на переданный луч, проецируемый в положение на экране, регулируемое в ответ на первый сигнал дистанционного управления, в пределах второй части, для того чтобы сформировать единое изображение, причем первая часть и вторая часть объединяются друг с другом на экране, чтобы сформировать единое изображение.

[0027] Второй сигнал дистанционного управления может управлять первым отраженным лучом и вторым отраженным лучом, являющимися расщеплением изображения из светового пучка, несущего изображение, чтобы объединить их друг с другом на экране.

[0028] Должно быть понятно, что как вышеизложенное общее описание, так и последующее подробное описание настоящего изобретения являются приводимыми в качестве примера и пояснительными и направлены на дальнейшее пояснение заявленного изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0029] Прилагаемые чертежи, которые направлены на дополнительное понимание изобретения и включены сюда и образуют часть настоящей заявки, представляют вариант(ы) осуществления настоящего изобретения и вместе с описанием служат для пояснения принципа изобретения. На этих чертежах:

[0030] ФИГ. 1 – вид, представляющий структуру общепринятой системы с двумя проекционными аппаратами для воспроизведения на экране стереоскопического изображения;

[0031] ФИГ. 2 – вид, представляющий систему с одним проекционным аппаратом, использующую круговой поляризационный фильтр;

[0032] ФИГ. 3 – вид, представляющий аппарат для воспроизведения стереоскопических изображений, яркость которого повышена за счет использования поляризационного расщепителя луча;

[0033] ФИГ. 4 – вид, представляющий работу модулятора аппарата для воспроизведения стереоскопических изображений с высокой яркостью;

[0034] ФИГ. 5 – вид, представляющий пример способа выравнивания переданного луча и отраженных лучей на экране;

[0035] ФИГ. 6 – вид, на котором дано концептуальное представление аппарата для воспроизведения стереоскопических изображений согласно варианту осуществления настоящего изобретения;

[0036] ФИГ. 7 – вид, представляющий детально основной корпус аппарата для воспроизведения стереоскопических изображений согласно варианту осуществления настоящего изобретения;

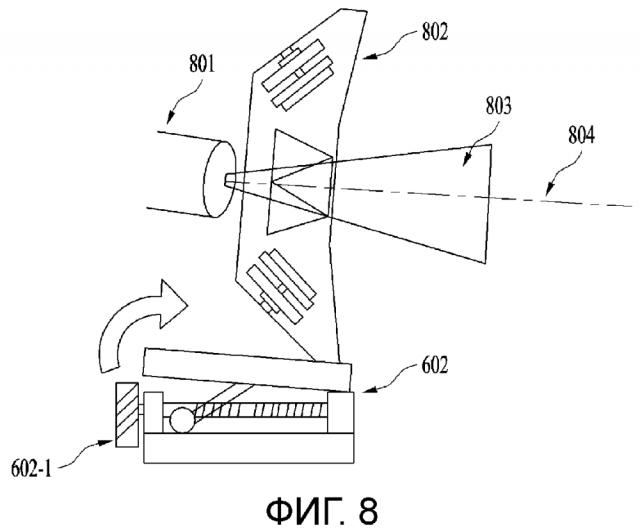

[0037] ФИГ. 8 – вид, представляющий устройство для регулировки угла согласно варианту осуществления настоящего изобретения;

[0038] ФИГ. 9 – вид, представляющий пример дистанционного контроллера согласно варианту осуществления настоящего изобретения;

[0039] ФИГ. 10 – вид, представляющий способ автоматического управления состоянием выравнивания отраженных лучей с переданным лучом в аппарате для воспроизведения стереоскопических изображений согласно варианту осуществления настоящего изобретения;

[0040] ФИГ. 11 – вид, представляющий способ автоматического управления состоянием выравнивания отраженных лучей с переданным лучом в аппарате для воспроизведения стереоскопических изображений с использованием конструкции на фиг. 10;

[0041] ФИГ. 12 – вид, на котором показан пример дистанционного контроллера с функцией автоматического выравнивания согласно варианту осуществления настоящего изобретения;

[0042] ФИГ. 13 – блок-схема последовательности операций, представляющая пример способа автоматического выравнивания согласно варианту осуществления настоящего изобретения; и

[0043] ФИГ. 14 – блок-схема последовательности операций, представляющая пример способа автоматического выравнивания согласно другому варианту осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0044] Далее будут описаны предпочтительные варианты осуществления настоящего изобретения со ссылкой на прилагаемые чертежи. Должно быть понятно, что подробное описание, которое будет раскрываться в сочетании с чертежами, направлено на описание приводимых в качестве примера вариантов осуществления настоящего изобретения и не направлено на описание единственно возможного варианта осуществления, посредством которого может реализовываться настоящее изобретение.

[0045] Последующее подробное описание включает в себя детальные материалы для обеспечения понимания настоящего изобретения. Однако специалистам в данной области техники будет понятно, что настоящее изобретение может быть реализовано без детальных материалов. В некоторых случаях, для того чтобы предохранить концепцию настоящего изобретения от неоднозначности, структуры и аппараты известного уровня техники будут опущены или будут показаны в форме блок-схемы, основанной на главных функциях каждой структуры и аппарата.

[0046] Как было сказано выше, настоящее изобретение относится к аппарату для воспроизведения стереоскопических изображений, который способен к эффективному выравниванию, используя функцию дистанционного управления выравниванием, и к способу воспроизведения на экране стереоскопического изображения, использующему упомянутое. Сначала будет дано описание аппарата для воспроизведения стереоскопических изображений, использующего поляризационный расщепитель луча, к которому применимо настоящее изобретение.

[0047] На фиг. 3 показан вид, представляющий пример аппарата для воспроизведения стереоскопических изображений, использующего поляризационный расщепитель луча, к которому применимо настоящее изобретение.

[0048] В аппарате для воспроизведения стереоскопических изображений, показанном на фиг. 3, свет, излучаемый проекционным аппаратом 302, расщепляется на два луча с помощью поляризационного расщепителя 301 луча (PBS), расщепленные лучи обрабатываются, и обработанные лучи объединяются друг с другом на экране 303, чтобы повысить яркость.

[0049] Конкретно, световой пучок, несущий изображение, который излучается проекционным аппаратом 302, расщепляется на два луча, имеющие разные поляризованные компоненты, поляризационным расщепителем 301 луча. То есть S-поляризованный луч отражается поляризационным расщепителем 301 луча, а P-поляризованный луч передается через поляризационный расщепитель 301 луча. Переданный P-поляризованный луч расширяется линзой 304 и затем проецируется на экран 303. С другой стороны, отраженный S-поляризованный луч отражается отражающим элементом 305, таким как зеркало, и затем проецируется на экран 303. Два луча, переданный и отраженный, преобразуются в лучи с левой и правой круговой поляризацией модуляторами 306 и 307.

[0050] В это время переданный и отраженный лучи имеют разные поляризованные компоненты. Поэтому для того чтобы воспроизвести на экране стереоскопическое изображение, необходимо преобразовать эти два, переданный и отраженный, луча таким образом, чтобы переданный и отраженный лучи имели одно и то же направление поляризации в одно и то же время. С этой целью используется полуволновое замедляющее устройство 308, расположенное на пути прохождения отраженного луча, который распространяется через модулятор 307, а полуволновое замедляющее устройство 309, расположенное на пути прохождения переданного луча, который распространятся через модулятор 306, не используется, так что лучи, несущие изображение, имеют одну и ту же линейно поляризованную лучевую компоненту (например, P-поляризованную компоненту) перед прохождением через модуляторы 307 и 306, и лучи, несущие изображение, становятся лучами с круговой поляризацией, имеющей одно и то же направление, или, в соответствии с обстоятельствами, линейно поляризованными лучами, имеющими одно и то же направление, после прохождения через модуляторы 307 и 306.

[0051] С другой стороны, полуволновое замедляющее устройство 308, расположенное на пути похождения отраженного луча, который распространяется через модулятор 307, не используется, а полуволновое замедляющее устройство 309, расположенное на пути прохождения переданного луч, который распространяется через модулятор 306, используется, так что лучи, несущие изображение, имеют S-поляризованную компоненту перед прохождением через модуляторы 307 и 306, и лучи, несущие изображение, становятся лучами с круговой поляризацией, имеющей одно и то же направление, или, в соответствии с обстоятельствами, линейно поляризованными лучами, имеющими одно и то же направление, после прохождения чрез модуляторы 307 и 306.

[0052] На фиг. 4 показан вид, представляющий другой пример аппарата для воспроизведения стереоскопических изображений, использующего поляризационные расщепители луча, к которому применимо настоящее изобретение. Конкретно, аппарат для воспроизведения стереоскопических изображений, показанный на фиг. 4, выполнен с возможностью расщепления пучка света, несущего изображение, на три луча посредством поляризационных расщепителей луча.

[0053] Как показано на фиг. 4, пучок света, несущий изображение, который излучается проекционным аппаратом 401, может расщепляться на первый луч, несущий изображение, который передается через поляризационные расщепители 402 и 403 луча, второй луч, несущий изображение, который отражается поляризационным расщепителем 402 луча и затем отражается отражающим элементом 404, и третий луч, несущий изображение, который отражается поляризационным расщепителем 403 луча и затем отражается отражающим элементом 405. Аппарат для воспроизведения стереоскопических изображений, показанный на фиг. 4, отличается тем, что пучок света, несущий изображение, расщепляется на один переданный луч и два отраженных луча, основываясь на их поляризованных компонентах, и два отраженных луча являются расщеплением изображения из пучка света, несущего изображение. Поэтому два отраженных луч могут проецироваться на экран как единое изображение.

[0054] В варианте осуществления, показанном на фиг. 4, поляризационные расщепители 402 и 403 луча расположены таким образом, что заданный угол определяется между поляризационными расщепителями 402 и 403 луча. Кроме того, аппарат для воспроизведения стереоскопических изображений дополнительно включает в себя преломляющие элементы 406 и 407 для предохранения пучка света, несущего изображение, от потери, когда пучок света, несущий изображение, падает на соединение между поляризационными расщепителями 402 и 403 луча.

[0055] Между тем, поляризационные расщепители 402 и 43 луча, показанные на фиг. 4, могут быть выполнены так, чтобы иметь форму призмы, с учетом разницы между путем прохождения переданного луча и путем прохождения отраженного луча. Конечно, поляризационные расщепители 402 и 43 могут быть выполнены так, чтобы иметь различные формы.

[0056] Далее будет дано описание способа эффективного выравнивания отраженного луча с преданным лучом под дистанционным управлением в аппарате для воспроизведения стереоскопических изображений с использованием поляризационных расщепителей луча, как было описано выше.

[0057] На фиг. 5 показан вид, представляющий пример способа выравнивания отраженного луча с переданным лучом на экране.

[0058] В этом примере предполагается, что аппарат для воспроизведения стереоскопических изображений является системой, которая использует три луча, как было описано выше со ссылкой на фиг. 4. Кроме того, в этом примере предполагается, что проекционный аппарат излучает имеющее круглую форму изображение 501 для выравнивания, для того чтобы облегчить выравнивание отраженного луча с переданным лучом. Однако форма изображения для выравнивания является иллюстративной, и изображение для выравнивания может иметь различные формы, такие как крестообразная форма. В состоянии, в котором изображение не выровнено, как показано в левой нижней части на фиг. 5, верхнее отраженное изображение 502 и нижнее отраженное изображение 503 могут отклоняться от переданного луча 504.

[0059] Применительно к фиг. 5 предполагается, что ссылочные позиции 505 и 506 указывают выравнивающие опоры для управления выравниванием верхнего отражающего элемента в системе с тремя лучами и что ссылочные позиции 507 и 508 указывают выравнивающие опоры для управления выравниванием нижнего отражающего элемента в системе с трем лучами.

[0060] В случае, в котором отраженные лучи не выровнены с переданным лучом, как описано выше, выравнивающая опора 505 для передвижения верхнего отражающего элемента вверх и вниз и выравнивающая опора 506 для передвижения верхнего отражающего элемента влево и вправо могу управляться таким образом, что первая часть (например, верхняя часть) накладывается на переданный луч на экране, для того чтобы выровнять верхнее отраженное изображение с переданным лучом. Таким же образом выравнивающая опора 507 для передвижения нижнего отражающего элемента вверх и вниз и отражающая опора 508 для передвижения нижнего отражающего элемента влево и вправо может управляться таким образом, чтобы вторая часть (например, нижняя часть) накладывалась на преданный луч на экране, для того чтобы выровнять нижнее отраженное изображение с переданным лучом. При этом предполагается, что первая часть и вторая часть объединяются друг с другом на экране, чтобы сформировать единое изображение. В результате отраженные лучи могут накладываться на переданный луч на экране в состоянии, в котором отраженные лучи выровнены с переданным лучом.

[0061] В этом описании термин “объединение” означает, что расщепленные лучи объединяются друг с другом на экране, чтобы сформировать единое изображение. Например, выводимое на экран изображение 502 верхнего отраженного луча и выводимое на экран изображение 503 нижнего отраженного луча могут быть объединены друг с другом на экране, чтобы сформировать единое изображение круглой формы посредством описанного выше процесса выравнивания.

[0062] С другой стороны, термин “наложение” означает наложение расщепленных лучей друг на друга на экран для увеличения яркости. Например, выводимое на экран изображение 504 переданного луча может накладываться на выводимые на экран изображения 502 и 503 отраженных лучей для обеспечения изображения высокой яркости через описанный выше процесс выравнивания. Приведенное выше описание применимо к системе с тремя лучами, описанной со ссылкой на фиг. 4. Конечно, приведенное выше описании может быть также применено к системе с двумя лучами, описанной со ссылкой на фиг. 3.

[0063] Однако в том случае, когда оператор вручную регулирует выравнивающие опоры, как было описано выше, ему необходимо подойти к экрану, который находится далеко от аппарата для воспроизведения стереоскопических изображений, и проверить состояние выравнивания, полученное регулировкой выравнивающих опор. Альтернативно оператору необходимо проверить состояние выравнивания, используя телескоп. После этого оператор должен возвратиться к аппарату для воспроизведения стереоскопических изображений и выполнить последующую регулировочную операцию, которая является затруднительной и неудобной. Более того, в случае, когда аппарат для воспроизведения стереоскопических изображений устанавливается на потолке или на стене, выполняемая вручную работа по регулировке может быть опасной.

[0064] На фиг. 6 показан вид, иллюстрирующий принцип построения аппарата 600 для воспроизведения стереоскопических изображений согласно варианту осуществления настоящего изобретения.

[0065] Аппарат 600 для воспроизведения стереоскопических изображений, показанный на фиг. 6, относится к системе с тремя лучами, описанной со ссылкой на фиг. 4. Однако настоящее изобретение не ограничивается этим. Например, аппарат для воспроизведения стереоскопических изображений, показанный на фиг. 6, может относиться также к системе с двумя лучами, описанной со ссылкой на фиг. 3.

[0066] Аппарат 600 для воспроизведения стереоскопических изображений, показанный на фиг. 6, идентичен аппарату для воспроизведения стереоскопических изображений, показанному на фиг. 3, и аппарату для воспроизведения стереоскопических изображений, показанному на фиг. 4, в том, что аппарат 600 для воспроизведения стереоскопических изображений включает в себя поляризационный расщепитель луча для пространственного расщепления пучка света, несущего изображение, который излучается проекционным аппаратом, по меньшей мере в один переданный луч и по меньшей мере в один отраженный луч, основываясь на поляризованных компонентах, и по меньшей мере один модулятор для регулировки переданного луча и отраженного луча, с тем чтобы переданный луч и отраженный луч имели разные направления поляризации, когда левое изображение и правое изображение проецируются переданным лучом и отраженным лучом.

[0067] Между тем, аппарат 600 для воспроизведения стереоскопических изображений согласно варианту осуществления настоящего изобретения, показанный на фиг. 6, может дополнительно включать в себя устройство 602 регулировки угла для регулировки положения на экране, в которое проецируется переданный луч, в ответ на первый сигнал дистанционного управления, и отражающие элементы 603 и 604 с дистанционно управляемым выравниванием для регулировки пути прохождения отраженного луча в ответ на второй сигнал дистанционного управления, с тем чтобы отраженный луч накладывался на переданный луч, проецируемый в положение на экране 601, регулируемое в ответ на первый сигнал дистанционного управления, чтобы сформировать единое изображение.

[0068] Кроме того, аппарат 600 для воспроизведения стереоскопических изображений согласно варианту осуществления настоящего изобретения, показанный на фиг. 6, может дополнительно включать в себя дистанционный контроллер 605, дистанционно подключенный к устройству 602 регулировки угла и к отражающим элементам 603 и 604 с дистанционно управляемым выравниванием, для передачи первого сигнала управления и второго сигнала управления в устройство 602 регулировки угла и отражающие элементы 603 и 604 с дистанционно управляемым выравниванием, соответственно, в дополнение к основному корпусу аппарата 600 для воспроизведения стереоскопических изображений. Как показано на фиг. 6, дистанционный контроллер 605 может быть установлен в портативном (или мобильном) пользовательском устройстве, таком как переносной персональный компьютер или сотовый телефон, в форме приложения или программного обеспечения. Альтернативно дистанционный контроллер 605 может быть выполнен в форме аппаратного оборудования.

[0069] Кроме того, аппарат 600 для воспроизведения стереоскопических изображений может дополнительно включать в себя приводное устройство 606 для приведения в действие двигателей, выполненных с возможностью управления работой устройства 602 регулировки угла и отражающих элементов 603 и 604 с дистанционно управляемым выравниванием.

[0070] В том случае, когда аппарат 600 для воспроизведения стереоскопических изображений является системой с тремя лучами, которая расщепляет пучок света, несущий изображение, излучаемый проекционным аппаратом, в первый отраженный луч, который отражается в направлении вверх, и во второй отраженный луч, который отражается в направлении вниз, как показано на фиг. 6, отражающие элементы 603 и 604 с дистанционно управляемым выравниванием могут включать в себя первый отражающий элемент 603 с дистанционно управляемым выравниванием для регулировки пути прохождения первого отраженного луча и второй отражающий элемент 604 с дистанционно управляемым выравниванием для регулировки пути прохождения второго отраженного луча.

[0071] На фиг. 7 показан вид, подробно представляющий основной корпус аппарата для воспроизведения стереоскопических изображений согласно варианту осуществления настоящего изобретения.

[0072] Отражающие элементы 603 и 604 с дистанционно управляемым выравниванием, показанные на фиг. 6, могут включать в себя отражающие элементы, такие как зеркала, для отражения отраженных лучей в сторону экрана, и зеркала для регулировки направлений
