Система, устройство и способ ассоциирования сеанса

Система, устройство и способ ассоциирования сеанса

Иллюстрации

Показать все

Реферат

Область техники

[0001] Настоящее изобретение относится к области технологий связи и, в частности, к системе, устройству и способу ассоциирования сеанса.

Уровень техники

[0002] Система контроля сети связи является важной системой, которая позволяет оператору выполнять активный контроль и управление. В процессе работы системы контроля сети связи различные типы сигнализации и медиаданных сети связи собираются методикой, которая не влияет работу сети, где методика включает в себя кросс-соединение с высоким сопротивлением, зеркалирование порта, разветвление оптическим разветвителем; собранная сигнализация и медиаданные затем отправляются центру обработки данных; центр обработки данных выполняет декодирование, ассоциирование, интеграцию подробной записи о вызове/сеансе (подробной записи о вызове, CDR для краткости)/подробной записи о транзакции (подробной записи о транзакции, TDR для краткости) в отношении сигнализации и медиаданных для воспроизведения полного процесса службы для того, чтобы собирать статистику по всем типам индексов о сети, пользователе и службе. Таким образом, обслуживающий персонал сети усваивает и анализирует ситуации работы службы и сети, управленческий персонал по рынку усваивает и анализирует поведения пользователя и использование службы, и административно-управленческий персонал получает количественную основу, помогающую принятию решений. С использованием голосовой службы в качестве примера, вызов/сеанс между пользователями в общем проявляется в качестве потока управления на плоскости управления и проявляется в качестве медиапотока на плоскости пользователя сети связи, где и поток управления, и медиапоток ретранслируется и преобразуется рядом элементов сети, и элемент сети может быть сервером мобильного центра коммутации (сервером мобильного центра коммутации, сервером MSC для краткости ниже по тексту), медиашлюзом (медиашлюзом, MGW для краткости ниже по тексту) или подобным. Система контроля сети связи собирает различные типы сигнализации и медиаданных на линии связи между элементами сети; поэтому, с точки зрения вызова/сеанса между пользователями, собранная сигнализация и медиаданные принадлежат к единому интерфейсу между элементами сети и являются сегментированными, и система контроля сети связи должна ассоциировать собранную сигнализацию и медиаданные каждого единого интерфейса для того, чтобы получать сквозную информацию вызова/сеанса. Этот процесс, выполняемый системой контроля сети связи, упоминается в качестве многопротокольного ассоциирования нескольких интерфейсов. Система контроля сети связи может оценивать и анализировать сеть связи с точки зрения целой сети, пользователя и службы только после завершения вышеприведенного процесса.

[0003] В предшествующей области техники система контроля сети связи выполняет многопротокольное ассоциирование нескольких интерфейсов в отношении вызова/сеанса на основе предположения, что для одного и того же вызова/сеанса, номера вызывающего и вызываемого абонента, собранные на интерфейсах, на обеих сторонах элемента сети являются одинаковыми. Номера вызывающего и вызываемого абонента, переносимые в собранной сигнализации управления вызовом, используются в качестве основы ассоциирования и система контроля сети связи может осуществлять ассоциирование, посредством сравнения, являются ли номера вызывающего и вызываемого абонента, переносимые в сигнализации управления вызовом, собранной на интерфейсе на двух сторонах элемента сети, одинаковыми, отдельными интерфейсами, принадлежащими к одному и тому же вызову/сеансу.

[0004] Однако, в вышеприведенном способе, из-за требований к различным типам служб и маршрутизации на основе номера абонента, при посредничестве вызову/сеансу элемент сети в сети связи часто регулирует и изменяет номера вызывающего и вызываемого абонента; поэтому, если ассоциирование выполняется согласно номерам абонента, на точность многопротокольного ассоциирования нескольких интерфейсов оказывается негативное воздействие, тем самым на надежность системы контроля сети связи оказывается существенное негативное влияние.

Сущность изобретения

[0005] Варианты осуществления настоящего изобретения обеспечивают систему, устройство и способ ассоциирования сеанса для того, чтобы улучшать точность ассоциирования сеанса и дополнительно улучшать надежность системы контроля сети связи.

[0006] Согласно первому аспекту, вариант осуществления настоящего изобретения обеспечивает способ ассоциирования сеанса, включающий в себя:

сбор сигнализации управления вызовом на линии сигнализации плоскости управления в сети связи, передаваемой элементами сети, где сигнализация управления вызовом включает в себя информацию канала речевой связи; и

выполнение ассоциирования сеанса в отношении сигнализации управления вызовом согласно информации канала речевой связи.

[0007] В первой возможной методике реализации первого аспекта, сбор сигнализации управления вызовом на линии сигнализации плоскости управления, передаваемой элементами сети, включает в себя:

сбор первой сигнализации управления вызовом на линии сигнализации плоскости управления между элементами сети и вызывающим абонентом и второй сигнализации управления вызовом на линии сигнализации плоскости управления между элементами сети и вызываемым абонентом; и

выполнение ассоциирования сеанса в отношении сигнализации управления вызовом согласно информации канала речевой связи включает в себя:

выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом согласно информации канала речевой связи.

[0008] Со ссылкой на первую возможную методику реализации первого аспекта, во второй возможной методике реализации первого аспекта, сеть связи является базовой сетью с пакетной коммутацией и информация канала речевой связи является адресом плоскости пользователя; и

выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом согласно информации канала речевой связи включает в себя:

если первый адрес плоскости пользователя, включенный в упомянутой первой сигнализации управления вызовом, и второй адрес плоскости пользователя, включенный в упомянутой второй сигнализации управления вызовом, являются одинаковыми, выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом.

[0009] Со ссылкой на первую возможную методику реализации первого аспекта, в третьей возможной методике реализации первого аспекта, сеть связи является базовой сетью с пакетной коммутацией и информация канала речевой связи является адресом плоскости пользователя; и

до сбора первой сигнализации управления вызовом на линии сигнализации плоскости управления между элементами сети и вызывающим абонентом и второй сигнализации управления вызовом на линии сигнализации плоскости управления между элементами сети и вызываемым абонентом, способ дополнительно включает в себя:

получение взаимосвязи ассоциирования между адресами плоскости пользователя; и

выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом согласно информации канала речевой связи включает в себя:

если определяется, согласно взаимосвязи ассоциирования, что ассоциирование существует между первым адресом плоскости пользователя, включенным в упомянутой первой сигнализации управления вызовом, и вторым адресом плоскости пользователя, включенным в упомянутой второй сигнализации управления вызовом, выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом.

[0010] Со ссылкой на первую возможную методику реализации первого аспекта, в четвертой возможной методике реализации первого аспекта, сеть связи является базовой сетью с коммутацией каналов и информация канала речевой связи является кодом идентификации канала; и

до сбора первой сигнализации управления вызовом на линии сигнализации плоскости управления между элементами сети и вызывающим абонентом и второй сигнализации управления вызовом на линии сигнализации плоскости управления между элементами сети и вызываемым абонентом, способ дополнительно включает в себя:

получение взаимосвязи ассоциирования между кодами идентификации канала; и

выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом согласно информации канала речевой связи включает в себя:

если определяется, согласно взаимосвязи ассоциирования, что ассоциирование существует между первым кодом идентификации канала, включенным в упомянутой первой сигнализации управления вызовом, и вторым кодом идентификации канала, включенным в упомянутой второй сигнализации управления вызовом, выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом.

[0011] Со ссылкой на какой-либо из первого аспекта по четвертую возможную методику реализации первого аспекта, в пятой возможной методике реализации первого аспекта сеть связи является мобильной сетью с программной коммутацией (CS) и элементы сети включают в себя: сервер мобильного центра коммутации, сервер MSC, или сервер MSC и медиашлюз, MGW;

или

сеть связи является сетью с программной коммутацией стационарной линии (NGN) и элементы сети включают в себя: программный коммутатор стационарной линии (программный коммутатор) или SoftSwitch и шлюз доступа, AG/транкинговый шлюз, TG;

или

сеть связи является сетью мультимедийной подсистемы на базе протокола IP, IMS, и элементы сети включают в себя: функцию управления вызовом/сеансом, CSCF, функцию управления шлюзом взаимодействия с внешней сетью, BGCF, функцию управления границей межсоединения, IBCF, функцию управления медиашлюзом, MGCF, и сервер приложений, AS; IBCF и шлюз перехода, TrGW, MGCF и медиашлюз IMS, IM-MGW, контроллер функции мультимедийных ресурсов, MRFC, и процессор функции мультимедийных ресурсов, MRFP, и функцию принятия решения по политике на основе службы, SPDF, и функцию пограничного шлюза, BGF; или MGCF и IM-MGW.

[0012] Согласно второму аспекту, вариант осуществления настоящего изобретения обеспечивает устройство контроля, включающее в себя:

модуль сбора, сконфигурированный с возможностью сбора сигнализации управления вызовом на линии сигнализации плоскости управления в сети связи, передаваемой элементами сети, где сигнализация управления вызовом включает в себя информацию канала речевой связи; и

модуль ассоциирования, сконфигурированный с возможностью выполнения ассоциирования сеанса в отношении сигнализации управления вызовом согласно информации канала речевой связи.

[0013] В первой возможной методике реализации второго аспекта, модуль сбора, в частности, сконфигурирован с возможностью:

сбора первой сигнализации управления вызовом на линии сигнализации плоскости управления между элементами сети и вызывающим абонентом и второй сигнализации управления вызовом на линии сигнализации плоскости управления между элементами сети и вызываемым абонентом; и

модуль ассоциирования, в частности, сконфигурирован с возможностью:

выполнения ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом согласно информации канала речевой связи.

[0014] Со ссылкой на первую возможную методику реализации второго аспекта, во второй возможной методике реализации второго аспекта, сеть связи является базовой сетью с пакетной коммутацией и информация канала речевой связи является адресом плоскости пользователя; и

модуль ассоциирования сконфигурирован с возможностью:

если первый адрес плоскости пользователя, включенный в упомянутой первой сигнализации управления вызовом, и второй адрес плоскости пользователя, включенный в упомянутой второй сигнализации управления вызовом, являются одинаковыми, выполнения ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом.

[0015] Со ссылкой на первую возможную методику реализации второго аспекта, в третьей возможной методике реализации второго аспекта, сеть связи является базовой сетью с пакетной коммутацией и информация канала речевой связи является адресом плоскости пользователя; и

устройство дополнительно включает в себя:

первый модуль получения, сконфигурированный с возможностью: до того как модуль сбора собирает упомянутую первую сигнализацию управления вызовом на линии сигнализации плоскости управления между элементами сети и вызывающим абонентом и упомянутую вторую сигнализацию управления вызовом на линии сигнализации плоскости управления между элементами сети и вызываемым абонентом, получения взаимосвязи ассоциирования между адресами плоскости пользователя, где

модуль ассоциирования сконфигурирован с возможностью:

если определяется, согласно взаимосвязи ассоциирования, что ассоциирование существует между первым адресом плоскости пользователя, включенным в упомянутой первой сигнализации управления вызовом, и вторым адресом плоскости пользователя, включенным в упомянутой второй сигнализации управления вызовом, выполнения ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом.

[0016] Со ссылкой на первую возможную методику реализации второго аспекта, в четвертой возможной методике реализации второго аспекта, сеть связи является базовой сетью с коммутацией каналов и информация канала речевой связи является кодом идентификации канала; и

устройство дополнительно включает в себя:

второй модуль получения, сконфигурированный с возможностью: до того как модуль сбора собирает упомянутую первую сигнализацию управления вызовом на линии сигнализации плоскости управления между элементами сети и вызывающим абонентом и упомянутую вторую сигнализацию управления вызовом на линии сигнализации плоскости управления между элементами сети и вызываемым абонентом, получения взаимосвязи ассоциирования между кодами идентификации канала, где

модуль ассоциирования сконфигурирован с возможностью:

если определяется, согласно взаимосвязи ассоциирования, что ассоциирование существует между первым кодом идентификации канала, включенным в упомянутой первой сигнализации управления вызовом, и вторым кодом идентификации канала, включенным в упомянутой второй сигнализации управления вызовом, выполнения ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом.

[0017] Согласно третьему аспекту вариант осуществления настоящего изобретения обеспечивает систему связи, включающую в себя устройство контроля и по меньшей мере один элемент сети в сети связи, где

устройство контроля сконфигурировано с возможностью сбора сигнализации управления вызовом на линии сигнализации плоскости управления в сети связи, передаваемой упомянутым по меньшей мере одним элементом сети, где сигнализация управления вызовом включает в себя информацию канала речевой связи; и выполнения ассоциирования сеанса в отношении сигнализации управления вызовом согласно информации канала речевой связи.

[0018] Со ссылкой на третий аспект, в первой возможной методике реализации третьего аспекта устройство контроля, в частности, сконфигурировано с возможностью:

сбора первой сигнализации управления вызовом на линии сигнализации плоскости управления между элементами сети и вызывающим абонентом и второй сигнализации управления вызовом на линии сигнализации плоскости управления между элементами сети и вызываемым абонентом; и выполнения ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом согласно информации канала речевой связи.

[0019] Со ссылкой на третий аспект или первую возможную методику реализации третьего аспекта, во второй возможной методике реализации третьего аспекта сеть связи является мобильной сетью с программной коммутацией (CS) и элементы сети включают в себя: сервер мобильного центра коммутации, сервер MSC, или сервер MSC и медиашлюз, MGW;

или

сеть связи является сетью с программной коммутацией стационарной линии (NGN) и элементы сети включают в себя: программный коммутатор стационарной линии, программный коммутатор, или SoftSwitch и шлюз доступа, AG/транкинговый шлюз, TG;

или

сеть связи является сетью мультимедийной подсистемы на базе протокола IP, IMS, и элементы сети включают в себя: функцию управления вызовом/сеансом, CSCF, функцию управления шлюзом взаимодействия с внешней сетью, BGCF, функцию управления границей межсоединения, IBCF, функцию управления медиашлюзом, MGCF, и сервер приложений, AS; IBCF и шлюз перехода, TrGW, MGCF и медиашлюз IMS, IM-MGW, контроллер функции мультимедийных ресурсов, MRFC, и процессор функции мультимедийных ресурсов, MRFP, и функцию принятия решения по политике на основе службы, SPDF, и функцию пограничного шлюза, BGF; или MGCF и IM-MGW.

[0020] Согласно системе, устройству и способу ассоциирования сеанса, обеспеченным в вариантах осуществления настоящего изобретения, система контроля собирает сигнализацию управления вызовом на линии сигнализации плоскости управления в сети связи, передаваемую элементами сети, где сигнализация управления вызовом включает в себя информацию канала речевой связи; и система контроля выполняет ассоциирование сеанса в отношении сигнализации управления вызовом согласно информации канала речевой связи. Из-за неизбежности и уникальности канала речевой связи в вызове-сеансе, система контроля может реализовывать точное ассоциирование посредством выполнения ассоциирования сеанса согласно информации канала речевой связи для того, чтобы улучшать точность ассоциирования сеанса, дополнительно улучшать надежность системы контроля сети связи и обеспечивать надежную гарантию системе контроля сети связи для оценки и анализа сети связи с точки зрения целой сети, пользователя и службы посредством этого гарантируя сквозное качество сети, восприятие пользователя, качество службы; и реализуя сквозное отслеживание вызова/сеанса, и обработку жалоб и неисправностей.

Краткое описание чертежей

[0021] Чтобы более четко описать технические решения в вариантах осуществления настоящего изобретения или в предшествующей области технике, нижеследующее кратко представляет сопроводительные чертежи, необходимые для описания вариантов осуществления или предшествующей области техники. Очевидно, сопроводительные чертежи в нижеследующем описании показывают некоторые варианты осуществления настоящего изобретения и обычные специалисты в данной области техники могут все еще выводить другие чертежи из этих сопроводительных чертежей без творческих усилий.

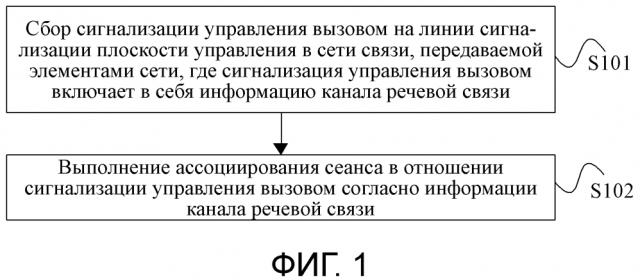

[0022] ФИГ. 1 представляет собой блок-схему последовательности операций варианта осуществления 1 способа ассоциирования сеанса согласно настоящему изобретению;

[0023] ФИГ. 2 представляет собой блок-схему последовательности операций варианта осуществления 2 способ ассоциирования сеанса согласно настоящему изобретению;

[0024] ФИГ. 3 представляет собой схематическое представление сигнализации управления вызовом и элемента сети в варианте осуществления 2 способа ассоциирования сеанса согласно настоящему изобретению;

[0025] ФИГ. 4 представляет собой блок-схему последовательности операций варианта осуществления 3 способа ассоциирования сеанса согласно настоящему изобретению;

[0026] ФИГ. 5 представляет собой схематическое представление сигнализации управления вызовом и элемента сети в варианте осуществления 3 способа ассоциирования сеанса согласно настоящему изобретению;

[0027] ФИГ. 6 представляет собой блок-схему последовательности операций варианта осуществления 4 способа ассоциирования сеанса согласно настоящему изобретению;

[0028] ФИГ. 7 представляет собой схематическое представление сигнализации управления вызовом и элементов сети в варианте осуществления 4 способа ассоциирования сеанса согласно настоящему изобретению;

[0029] ФИГ. 8 представляет собой схематическое структурное представление варианта осуществления 1 устройства контроля согласно настоящему изобретению;

[0030] ФИГ. 9 представляет собой схематическое структурное представление варианта осуществления 2 устройства контроля согласно настоящему изобретению;

[0031] ФИГ. 10 представляет собой схематическое структурное представление варианта осуществления 3 устройства контроля согласно настоящему изобретению;

[0032] ФИГ. 11 представляет собой схематическое структурное представление варианта осуществления 4 устройства контроля согласно настоящему изобретению;

[0033] ФИГ. 12 представляет собой схематическое структурное представление варианта осуществления 5 устройства контроля согласно настоящему изобретению; и

[0034] ФИГ. 13 представляет собой схематическое структурное представление варианта осуществления 6 устройства контроля согласно настоящему изобретению.

Описание вариантов осуществления

[0035] Чтобы обеспечивать большую понятность целей, технических решений и преимуществ вариантов осуществления настоящего изобретения, далее четко описываются технические решения в вариантах осуществления настоящего изобретения со ссылкой на сопроводительные чертежи в вариантах осуществления настоящего изобретения. Очевидно, что описанные варианты осуществления представляют собой часть, а не все варианты осуществления настоящего изобретения. Все другие варианты осуществления, полученные специалистами в данной области техники на основе вариантов осуществления настоящего изобретения без творческих усилий, должны попадать в объем охраны настоящего изобретения.

[0036] ФИГ. 1 представляет собой блок-схему последовательности операций варианта осуществления 1 способа ассоциирования сеанса согласно настоящему изобретению. Способ ассоциирования сеанса, обеспеченный в этом варианте осуществления, используется системой контроля сети связи для выполнения многопротокольного ассоциирования нескольких интерфейсов в отношении собранной сигнализации и медиаданных каждого единого интерфейса в сети связи для того, чтобы получать сквозную информацию вызова/сеанса так, чтобы система контроля сети связи оценивала и анализировала сеть связи с точки зрения целой сети, пользователя и службы, посредством этого обеспечивая сквозное качество сети, восприятие пользователя, качество службы, сквозное отслеживание вызова/сеанса, и обработку жалоб и неисправностей. Следует отметить, что способ ассоциирования сеанса, обеспеченный в этом варианте осуществления, является применимым к контролю всех сетей связи, в которых управление и канал-носитель разделены, где сети связи включают в себя мобильную сеть с программной коммутацией (CS), стационарную сеть с программной коммутацией (NGN) и сеть мультимедийной подсистемы на базе протокола IP (мультимедийной подсистемы на базе протокола IP, IMS для краткости ниже по тексту). Этот вариант осуществления обеспечивает описания посредством использования примера, в котором система контроля является основной частью исполнения. Как показано на ФИГ. 1, способ в этом варианте осуществления может включать в себя:

[0037] S101: Сбор сигнализации управления вызовом на линии сигнализации плоскости управления в сети связи, передаваемой элементами сети, где сигнализация управления вызовом включает в себя информацию канала речевой связи.

[0038] S102: Выполнение ассоциирования сеанса в отношении сигнализации управления вызовом согласно информации канала речевой связи.

[0039] В частности, система контроля собирает сигнализацию управления вызовом на линии сигнализации плоскости управления в сети связи, передаваемую элементами сети, где сигнализация управления вызовом включает в себя информацию канала речевой связи; и система контроля выполняет ассоциирование сеанса в отношении сигнализации управления вызовом согласно информации канала речевой связи. Следует отметить в этом документе, что информация номера абонента и информация канала речевой связи не принадлежат к одной и той же категории. В этом варианте осуществления система контроля использует преимущество неизбежности и уникальности канала речевой связи в вызове/сеансе и выполняет ассоциирование сеанса согласно информации канала речевой связи, включенной в сигнализацию управления вызовом. Этот вариант осуществления в основном описывает ассоциирование сеанса на двух сторонах единого элемента сети и до тех пор, пока ассоциирование сеанса на двух сторонах единого элемента сети успешно выполняется, сквозное ассоциирование также может быть успешно реализовано для вызова/сеанса, опосредованного и ретранслированного множеством элементов сети. В дополнение, для плоскости пользователя до тех пор, пока сквозное ассоциирование на плоскости управления завершается, сквозное ассоциирование на плоскости пользователя может быть завершено посредством согласования информации канала речевой связи на плоскости управления с каналом речевой связи на плоскости пользователя.

[0040] В частности, процесс, в котором система контроля выполняет ассоциирование сеанса на двух сторонах единого элемента сети, является следующим:

[0041] S101a: Система контроля собирает первую сигнализацию управления вызовом на линии сигнализации плоскости управления между элементами сети и вызывающим абонентом, и вторую сигнализацию управления вызовом на линии сигнализации плоскости управления между элементами сети и вызываемым абонентом.

[0042] S102a: Система контроля выполняет ассоциирование сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом согласно информации канала речевой связи.

[0043] Для различных сетей и различных сценариев в различных сетях, в нижеследующем имеются три возможных методики реализации:

[0044] 1. Когда сеть связи является базовой сетью с пакетной коммутацией, информация канала речевой связи является адресом плоскости пользователя и элемент сети опорной сети не вставляется в плоскость пользователя, то есть в сценарии, в котором элемент сети опорной сети только обеспечивает функции промежуточного узла вызова (промежуточного узла вызова, CMN для краткости ниже по тексту) плоскости управления, выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом согласно информации канала речевой связи на этапе S102a, в частности, предоставляет собой:

если первый адрес плоскости пользователя, включенный в упомянутой первой сигнализации управления вызовом, и второй адрес плоскости пользователя, включенный в упомянутой второй сигнализации управления вызовом, являются одинаковыми, выполнение системой контроля ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом.

[0045] Элементы сети в этом сценарии могут включать в себя: сервер MSC в мобильной сети с программной коммутацией (CS); стационарный программный коммутатор (программный коммутатор) в стационарной сети с программной коммутацией (NGN); и функцию управления вызовом/сеансом (функцию управления сеансом вызова, CSCF для краткости), функцию управления шлюзом взаимодействия с внешней сетью (функцию управления шлюзом взаимодействия с внешней сетью, BGCF для краткости), функцию управления границей межсоединения (функцию управления границей межсоединения, IBCF для краткости ниже по тексту), функцию управления медиашлюзом (функцию управления медиашлюзом, MGCF для краткости ниже по тексту) и сервер приложений (сервер приложений, AS для краткости ниже по тексту) в сети IMS.

[0046] 2. Когда сеть связи является базовой сетью с пакетной коммутацией, информация канала речевой связи является адресом плоскости пользователя и элемент сети опорной сети вставляется в плоскость пользователя, то есть в сценарии, в котором элемент сети опорной сети обеспечивает функцию плоскости управления и функцию плоскости пользователя, до этапа S101a, способ дополнительно включает в себя: получение взаимосвязи ассоциирования между адресами плоскости пользователя, где

выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом согласно информации канала речевой связи на этапе S102a, в частности, представляет собой:

если определяется, согласно взаимосвязи ассоциирования, что ассоциирование существует между первым адресом плоскости пользователя, включенным в упомянутой первой сигнализации управления вызовом, и вторым адресом плоскости пользователя, включенным в упомянутой второй сигнализации управления вызовом, выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом.

[0047] Элементы сети в этом сценарии могут включать в себя: сервер MSC и MGW в мобильной сети с программной коммутацией (CS); SoftSwitch и шлюз доступа (шлюз доступа, AG для краткости)/транкинговый шлюз (транкинговый шлюз, TG для краткости) в стационарной сети с программной коммутацией (NGN); и IBCF, и шлюз перехода (шлюз перехода, TrGW для краткости), MGCF и медишлюз IMS (медишлюз мультимедийной подсистемы на базе протокола IP, IM-MGW для краткости ниже по тексту), контроллер функции мультимедийных ресурсов (контроллер функции мультимедийных ресурсов, MRFC для краткости) и процессор функции мультимедийных ресурсов (процессор функции мультимедийных ресурсов, MRFP для краткости), и функцию принятия решения по политике на основе службы (функцию принятия решения по политике на основе службы, SPDF для краткости), и функцию пограничного шлюза (функцию пограничного шлюза, BGF для краткости) в сети IMS.

[0048] 3. Когда сеть связи является базовой сетью с коммутацией каналов и информация канала речевой связи является кодом идентификации канала, до этапа S101a способ дополнительно включает в себя: получение взаимосвязи ассоциирования между кодами идентификации канала, где

выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом согласно информации канала речевой связи на этапе S102a, в частности, представляет собой:

если определяется, согласно взаимосвязи ассоциирования, что ассоциирование существует между первым кодом идентификации канала, включенным в упомянутой первой сигнализации управления вызовом, и вторым кодом идентификации канала, включенным в упомянутой второй сигнализации управления вызовом, выполнение ассоциирования сеанса в отношении упомянутой первой сигнализации управления вызовом и упомянутой второй сигнализации управления вызовом.

[0049] Элементы сети в этом сценарии могут включать в себя: сервер MSC и медиашлюз (медиашлюз, MGW для краткости ниже по тексту) в мобильной сети с программной коммутацией (CS); программный коммутатор и AG/TG в стационарной сети с программной коммутацией (NGN); и MGCF, и IM-MGW в сети IMS.

[0050] В вышеприведенном варианте осуществления сигнализация управления вызовом может быть сигнализацией, заданной в нижеследующих протоколах:

протоколе инициации сеансов (протоколе инициации сеансов, SIP для краткости), протоколе инициации сеансов с инкапсулированной подсистемой пользователя цифровой сети с интегрированными службами (протоколе инициации сеансов с инкапсулированной ISUP, SIP-I для краткости), протоколе инициации сеансов для телефонов (протоколе инициации сеансов для телефонов, SIP-T для краткости), управлении вызовами независимо от несущего канала (управлении вызовами независимо от несущего канала, BICC для краткости), семействе протоколов ITU-T H.323, прикладной части управления подсистемой базовых станций (прикладной части управления подсистемой базовых станций, BSSMAP для краткости), прикладной части сети с радиодоступом (прикладной части сети с радиодоступом, RANAP для краткости), подсистеме пользователя цифровой сети с интегрированными службами (подсистеме пользователя цифровой сети с интегрированными службами, ISUP для краткости), подсистеме пользователя телефонной связью (подсистеме пользователя телефонной связью, TUP для краткости), семействе протоколов ITU-T H.248, протоколе управления медиашлюзом (протоколе управления медиашлюзом, MGCP для краткости) и семействе протоколов ITU-T Q.931.

[0051] Согласно способу ассоциирования сеанса, обеспеченному в этом варианте осуществления, система контроля собирает сигнализацию управления вызовом на линии сигнализации плоскости управления, передаваемую элементами сети, где сигнализация управления вызовом включает в себя информацию канала речевой связи; и система контроля выполняет ассоциирование сеанса в отношении сигнализации управления вызовом согласно информации канала речевой связи. Из-за неизбежности и уникальности канала речевой связи в вызове-сеансе, система контроля может реализовывать точное ассоциирование посредством выполнения ассоциирования сеанса согласно информации канала речевой связи для того, чтобы улучшать точность ассоциирования сеанса, дополнительно улучшать надежность системы контроля сети связи и обеспечивать надежную гарантию системе контроля сети связи для оценки и анализа сети связи с точки зрения целой сети, пользователя и службы посредством этого обеспечивая сквозное качество сети, восприятие пользователя, качество службы, сквозное отслеживание вызова/сеанса, и обработку жалоб и неисправностей.

[0052] Несколько специфических вариантов осуществления используются в нижеследующем для описания в подробностях технического решения варианта осуществления способа, показанного на ФИГ. 1.

[0053] ФИГ. 2 представляет собой блок-схему последовательности операций варианта осуществления 2 способа ассоциирования сеанса согласно настоящему изобретению. ФИГ. 3 представляет собой схематическое представление сигнализации управления вызовом и элемента сети в варианте осуществления 2 способа ассоциирования сеанса согласно настоящему изобретению. Со ссылкой на ФИГ. 3, в этом варианте осуществления сценарий, в котором сеть связи является базовой сетью с пакетной коммутацией и информация канала речевой связи является адресом плоскости пользователя, и элемент сети опорной сети не вставляется в плоскость пользователя, используется в качестве примера для описания; например, элемент сети является AS и сигнализация управления вызовом является сообщением SIP. Как показано на ФИГ. 2 и ФИГ. 3, способ в этом варианте осуществления может включать в себя:

[0054] S201: Вызывающий абонент отправляет первую сигнализацию управления вызовом (первое сообщение SIP в этом документе) AS, где упомянутое первое сообщение SIP переносит первый адрес плоскости пользователя, то есть адрес плоскости пользователя вызывающего абонента, например, адрес плоскости пользователя вызывающего абонента является 175.144.1.1/5000.

[0055] S202: После завершения связанной со службой обработки, AS пересылает второе сообщение SIP, переносящее второй адрес плоскости пользователя, следующему серверу или вызываемому абоненту, где упомянутый второй адрес плоскости пользователя, пересылаемый AS, является таким же, как упомянутый первый адрес плоскости пользователя и также является 175.144.1.1/5000.

[0056] Аналогичная вышеприведенному этапу, характеристика 183, которая отправляется вызываемым абонентом на AS и используется для ответа на установление сеанса, также переносит адрес плоскости пользователя вызываемого абонента, например, адрес плоскости пользователя вызываемого абонента
