Способ и устройство для динамического отображения списка устройств

Способ и устройство для динамического отображения списка устройств

Иллюстрации

Показать все

Реферат

[0001] Настоящая заявка основана и испрашивает приоритет по заявке на патент Китая №201410593513.8, поданной 29 октября 2014 г., все содержание которой включено в настоящее описание посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[0002] Настоящее изобретение относится к области технологии связи и, более конкретно, к способу и устройству для динамического отображения списка устройств.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

[0003] Интеллектуальный дом, который базируется в помещении, объединяет оборудование, связанное с жизнью дома, с помощью использования интегрированной проводной технологии, технологии сетевой связи, технологии защиты схемы проектирования системы интеллектуального дома, аудио- и видеотехнологии, чтобы создавать эффективную систему управления для квартирного оборудования и планирования дел семьи таким образом, что могут быть улучшены защита дома, удобство дома, комфорт дома и функциональность дома, и реализуется среда проживания для защиты окружающей среды и экономии энергии. По сравнению с обычным домом, интеллектуальный дом имеет не только традиционные жизненные функции, обеспечивая эффективную, комфортабельную, безопасную, удобную, экологически дружелюбную среду как архитектуры, так и сетевой связи и управления, но также предоставляет и полный диапазон информационных интерактивных функций.

[0004] В родственной области техники каждое интеллектуальное устройство имеет соответствующую прикладную программу (АРР). Когда разные интеллектуальные устройства управляются пользователем, пользователь должен постоянно переключаться между прикладными программами (АРР).

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Для того чтобы преодолеть проблемы, существующие в родственной области техники, используются способ и устройство для динамического отображения списка устройств, предоставленные с помощью варианта осуществления настоящего изобретения, чтобы сократить процесс выполнения операций, переключаемый пользователем между разными прикладными программами, с помощью отображения содержания параметра соответствующих устройств в списке устройств, в соответствии с чем выполнение операций является более легким, и содержание параметра отображается более наглядно и удобно.

[0006] В соответствии с первым аспектом вариантов осуществления настоящего изобретения, предоставлен способ для динамического отображения списка устройств, включающий в себя:

[0007] обнаружение, существует ли окно отображения параметра на странице отображения списка устройств после доступа к странице отображения списка устройств,

[0008] если не существует окно отображения параметра, генерацию окна отображения параметра на странице отображения списка устройств после выбора устройства в списке устройств, чтобы отображать содержание параметра, и отображение содержания параметра устройства в окне отображения параметра, и

[0009] отображение содержания параметра устройства в окне отображения параметра, если существует окно отображения параметра.

[0010] В варианте осуществления после доступа к странице отображения списка устройств дополнительно, способ дополнительно содержит: получение идентификационных данных устройства, связанных с текущей учетной записью, и отображение пиктограммы связанного устройства в списке устройств.

[0011] В варианте осуществления получение идентификационных данных устройства, связанных с текущей учетной записью, включает в себя:

[0012] отправку требования запроса учетной записи в сервер после обнаружения, что с текущей учетной записью был выполнен вход, и получение идентификационных данных устройства, связанных с текущей учетной записью, или

[0013] получение идентификационных данных устройства, связанных с текущей учетной записью, сохраненной локально, после обнаружения, что с текущей учетной записью был выполнен вход.

[0014] В варианте осуществления выбор устройства в списке устройств, чтобы отображать содержание параметра, содержит:

[0015] обнаружение, что пиктограмма устройства в списке устройств выбрана, или

[0016] обнаружение, что строка или столбец, в котором расположена пиктограмма устройства в списке устройств, выбрана, или

[0017] обнаружение, что устройство выбрано, чтобы отображать содержание параметра с помощью выполнения операций меню.

[0018] В варианте осуществления генерация окна отображения параметра на странице отображения списка устройств содержит:

[0019] генерацию окна отображения параметра в предварительно определенной позиции на странице отображения списка устройств, или

[0020] генерацию окна отображения параметра в строке или в столбце, в котором расположено устройство, выбранное, чтобы отображать содержание параметра.

[0021] В варианте осуществления размер окна отображения параметра равен предварительно определенному размеру, или размер окна отображения параметра равен размеру строки или столбца, в которых расположена пиктограмма устройства, выбранная, чтобы отображать содержание параметра, или размер динамически регулируется в соответствии с размером свободного места на странице отображения списка устройств.

[0022] В варианте осуществления высота списка или длина списка в списке устройств регулируется соответствующим образом в предварительно определенном соотношении, когда динамически регулируется размер окна отображения параметра.

[0023] В варианте осуществления отображение содержания параметра устройства в окне отображения параметра включает в себя:

[0024] если существует окно отображения параметра после доступа к странице отображения списка устройств, отображение содержания параметра устройства, ранее отображенного в окне отображения параметра, или получение обновленных данных содержания параметра устройства, отображенного в окне отображения параметра, в реальном времени или регулярно, и отображение обновленного содержания параметра устройства, и

[0025] отображение содержания параметра устройства, соответствующего выбранной пиктограмме устройства, в окне отображения параметра, если не существует окно отображения параметра после доступа к странице отображения списка устройств.

[0026] В варианте осуществления отображение содержания параметра устройства в окне отображения параметра включает в себя:

[0027] отображение названия устройства и/или пиктограммы устройства, соответствующих текущему содержанию параметра, в окне отображения параметра.

[0028] В варианте осуществления отображение содержания параметра устройства в окне отображения параметра включает в себя:

[0029] разделение окна отображения параметра на разделенные экраны, чтобы отображать разные параметры в разных областях окна, когда отображается множество параметров устройства, или отображаются параметры множества устройств, или

[0030] создание постраничного отображения в окне отображения параметра, когда отображается множество параметров устройства, или отображаются параметры множества устройств.

[0031] В варианте осуществления, когда создается постраничное отображение в окне отображения параметра, отображение на текущей отображенной странице нумерации страницы, в которой расположена текущая страница, и переключение текущей страницы посредством предварительно определенного жеста.

[0032] В варианте осуществления способ дополнительно включает в себя: объединение содержания параметра устройства с пиктограммой устройства в обновленную пиктограмму устройства.

[0033] В варианте осуществления способ дополнительно включает в себя:

[0034] отмену отображения выключенного содержания параметра устройства, когда содержание параметра устройства, отображенное для устройства в окне отображения параметра, выключается, и

[0035] когда все содержание параметра, отображенное в окне отображения параметра, выключается, отмену окна отображения параметра.

[0036] В варианте осуществления способ дополнительно включает в себя: переход в интерфейс операций устройства, соответствующего содержанию параметра устройства, когда выбирается содержание параметра устройства, отображенное в окне отображения параметра.

[0037] В соответствии со вторым аспектом вариантов осуществления настоящего изобретения, предоставлено устройство для динамического отображения списка устройств, включающее в себя:

[0038] модуль обнаружения, сконфигурированный с возможностью обнаружения, существует ли окно отображения параметра на странице отображения списка устройств после доступа к странице отображения списка устройств,

[0039] модуль генерации, сконфигурированный с возможностью, если не существует окно отображения параметра, генерации окна отображения параметра на странице отображения списка устройств после того, как выбрана пиктограмма устройства в списке устройств, чтобы отображать содержание параметра, и отображения содержания параметра устройства в окне отображения параметра, и

[0040] модуль отображения, сконфигурированный с возможностью отображения содержания параметра устройства в окне отображения параметра устройства, если существует окно отображения параметра.

[0041] В варианте осуществления устройство дополнительно включает в себя:

[0042] модуль отображения пиктограммы, сконфигурированный с возможностью получения идентификационных данных устройства, связанных с текущей учетной записью, и отображения пиктограммы связанного устройства в списке устройств.

[0043] В варианте осуществления модуль отображения пиктограммы дополнительно сконфигурирован с возможностью после обнаружения, что с текущей учетной записью был выполнен вход, отправки требования запроса учетной записи в сервер и получения идентификационных данных устройства, связанных с текущей учетной записью, или получения идентификационных данных устройства, связанных с текущей учетной записью, сохраненной локально, после обнаружения, что с текущей учетной записью был выполнен вход.

[0044] В варианте осуществления устройство дополнительно включает в себя: модуль выбора, сконфигурированный с возможностью обнаружения, что пиктограмма устройства в списке устройств выбрана, или обнаружения, что строка или столбец, в котором расположена пиктограмма устройства в списке устройств, выбрана, или обнаружения, что устройство выбрано, чтобы отображать содержание параметра с помощью выполнения операций меню.

[0045] В варианте осуществления модуль генерации сконфигурирован с возможностью генерации окна отображения параметра в предварительно определенной позиции на странице отображения списка устройств, или генерации окна отображения параметра в строке или в столбце, в котором расположено устройство, выбранное, чтобы отображать содержание параметра.

[0046] В варианте осуществления размер окна отображения параметра, генерируемого модулем генерации, равен предварительно определенному размеру, или размер окна отображения параметра равен размеру строки или столбца, в которых расположена пиктограмма устройства, выбранная, чтобы отображать содержание параметра, или размер динамически регулируется в соответствии с размером свободного места на странице отображения списка устройств.

[0047] В варианте осуществления высота списка или длина списка в списке устройств регулируется соответствующим образом в предварительно определенном соотношении, когда динамически регулируется размер окна отображения параметра, генерируемого модулем генерации.

[0048] В варианте осуществления модуль отображения сконфигурирован с возможностью, если существует окно отображения параметра после доступа к странице отображения списка устройств, отображения содержания параметра устройства, ранее отображенного в окне отображения параметра, или получения обновленных данных содержания параметра устройства, отображенного в окне отображения параметра, в реальном времени или регулярно, и отображения обновленного содержания параметра устройства, и

[0049] если не существует окно отображения параметра после доступа к странице отображения списка устройств, отображения содержания параметра устройства, соответствующего выбранной пиктограмме устройства, в окне отображения параметра.

[0050] В варианте осуществления модуль отображения сконфигурирован с возможностью отображения названия устройства и/или пиктограммы устройства, соответствующих текущему содержанию параметра, в окне отображения параметра.

[0051] В варианте осуществления модуль отображения сконфигурирован с возможностью разделения окна отображения параметра на разделенные экраны, чтобы отображать разные параметры в разных областях окна, когда отображается множество параметров устройства, или отображаются параметры множества устройств, или

[0052] создания постраничного отображения в окне отображения параметра, когда отображается множество параметров устройства, или отображаются параметры множества устройств.

[0053] В варианте осуществления модуль отображения сконфигурирован с возможностью, когда создается постраничное отображение в окне отображения параметра, отображения на текущей отображенной странице нумерации страницы, в которой расположена текущая страница, и переключения текущей страницы посредством предварительно определенного жеста.

[0054] В варианте осуществления устройство дополнительно включает в себя:

[0055] модуль генерации пиктограммы, сконфигурированный с возможностью объединения содержания параметра устройства с пиктограммой устройства в обновленную пиктограмму устройства.

[0056] В варианте осуществления модуль отображения дополнительно сконфигурирован с возможностью, когда содержание параметра устройства, отображенное для устройства в окне отображения параметра, выключается, отмены отображения выключенного содержания параметра устройства, и, когда все содержание параметра, отображенное в окне отображения параметра, выключается, отмены окна отображения параметра.

[0057] В варианте осуществления устройство дополнительно включает в себя:

[0058] модуль перехода, сконфигурированный с возможностью перехода в интерфейс операций устройства, соответствующего содержанию параметра устройства, когда выбирается содержание параметра устройства, отображенное в окне отображения параметра.

[0059] В соответствии с третьим аспектом вариантов осуществления настоящего изобретения предоставлено устройство для динамического отображения списка устройств, включающее в себя:

[0060] процессор и

[0061] память для сохранения инструкций, выполняемых процессором,

[0062] причем процессор сконфигурирован с возможностью:

[0063] обнаружения, существует ли окно отображения параметра на странице отображения списка устройств после доступа к странице отображения списка устройств,

[0064] если не существует окно отображения параметра, генерации окна отображения параметра на странице отображения списка устройств после того, как выбрана пиктограмма устройства в списке устройств, чтобы отображать содержание параметра, и отображения содержания параметра устройства в окне отображения параметра, и

[0065] отображения содержания параметра устройства в окне отображения параметра устройства, если существует окно отображения параметра.

[0066] Техническое решение, предоставленное с помощью вариантов осуществления настоящего изобретения, может сократить процесс выполнения операций, переключаемый пользователем между разными прикладными программами, с помощью отображения соответствующего содержания параметра устройства в списке устройств, в соответствии с чем выполнение операции является более легким, и содержание параметра отображается более наглядно и удобно.

[0067] Следует понимать, что, как предыдущее общее описание, так и следующее подробное описание являются только иллюстративными и пояснительными, а не ограничивающими заявленное изобретение.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0068] Сопровождающие чертежи, которые включены в это описание и составляют его часть, иллюстрируют варианты осуществления, согласующиеся с изобретением, и вместе с описанием служат, чтобы объяснять принципы изобретения.

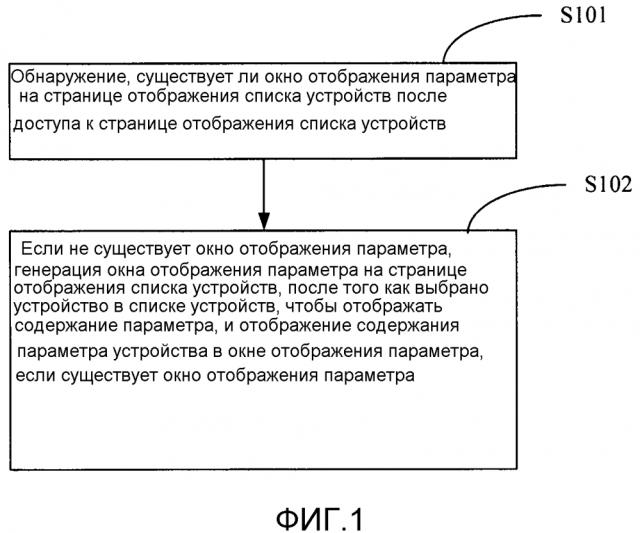

[0069] Фиг. 1 - блок-схема последовательности этапов, иллюстрирующая способ для динамического отображения списка устройств в соответствии с иллюстративным вариантом осуществления.

[0070] Фиг. 2 - схематическая диаграмма, иллюстрирующая список устройств в соответствии с иллюстративным вариантом осуществления.

[0071] Фиг. 3 - схематическая диаграмма, иллюстрирующая меню операций, отображенное в списке устройств, в соответствии с иллюстративным вариантом осуществления.

[0072] Фиг. 4 - схематическая диаграмма, иллюстрирующая меню операций, отображенное в списке устройств, в соответствии с иллюстративным вариантом осуществления.

[0073] Фиг. 5А и фиг. 5В - схематические диаграммы, иллюстрирующие окно отображения параметра в списке устройств в соответствии с иллюстративным вариантом осуществления.

[0074] Фиг. 6 - схематическая диаграмма, иллюстрирующая название устройства и пиктограмму устройства, отображенные в окне отображения параметра, в соответствии с иллюстративным вариантом осуществления.

[0075] Фиг. 7А и фиг. 7В - схематические диаграммы, иллюстрирующие содержание параметра, отображенное в окне отображения параметра в соответствии с иллюстративным вариантом осуществления.

[0076] Фиг. 8 - схематическая диаграмма, иллюстрирующая отображенную текущую позицию страницы в соответствии с иллюстративным вариантом осуществления.

[0077] Фиг. 9 - схематическая диаграмма, иллюстрирующая сдвиг страницы в соответствии с иллюстративным вариантом осуществления.

[0078] Фиг. 10 - схематическая диаграмма, иллюстрирующая обновленную пиктограмму устройства в соответствии с иллюстративным вариантом осуществления.

[0079] Фиг. 11 - блок-схема последовательности этапов, иллюстрирующая способ для динамического отображения списка устройств в соответствии с иллюстративным вариантом осуществления.

[0080] Фиг. 12 - блок-схема, иллюстрирующая устройство для динамического отображения списка устройств в соответствии с иллюстративным вариантом осуществления.

[0081] Фиг. 13 - блок-схема, иллюстрирующая другое устройство для динамического отображения списка устройств в соответствии с иллюстративным вариантом осуществления.

[0082] Фиг. 14 - блок-схема, иллюстрирующая другое устройство для динамического отображения списка устройств в соответствии с иллюстративным вариантом осуществления.

ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

[0083] Теперь будет сделана ссылка подробно на иллюстративные варианты осуществления, примеры которых проиллюстрированы на сопровождающих чертежах. Следующее описание ссылается на сопровождающие чертежи, на которых одинаковые номера на разных чертежах представляют одинаковые или подобные элементы, если не представлено иначе. Варианты реализации, приведенные в следующем описании иллюстративных вариантов осуществления, не представляют все варианты реализации, согласующиеся с изобретением. Вместо этого они являются только примерами устройств и способов, согласующихся с аспектами, связанными с изобретением, как излагается в прилагаемой формуле изобретения.

[0084] В настоящее время интеллектуальный дом глубоко вошел в каждую семью, и различные прикладные сценарии для каждого интеллектуального терминала, разные прикладные программы (АРР), соответственно, используются, чтобы выполнять управление. Однако когда просматриваются параметры интеллектуальных терминалов, пользователь должен постоянно входить в прикладные программы (АРР) и выходить из них, что имеет результатом, что операция является утомительной. Вследствие этого, статус множества интеллектуальных терминалов может быть интегрирован в прикладной программе (АРР).

[0085] Фиг. 1 - блок-схема последовательности этапов, иллюстрирующая способ для динамического отображения списка устройств в соответствии с иллюстративным вариантом осуществления. Как изображено на фиг. 1, способ применяется в терминале и включает в себя следующие этапы.

[0086] На этапе 101, обнаруживается, существует ли окно отображения параметра на странице отображения списка устройств после доступа к странице отображения списка устройств.

[0087] На этапе 102, если не существует окно отображения параметра, генерируется окно отображения параметра на странице отображения списка устройств, после того как выбрано устройство в списке устройств, чтобы отображать содержание параметра, и содержание параметра устройства отображается в окне отображения параметра, и содержание параметра устройства в окне отображения параметра отображается, если существует окно отображения параметра.

[0088] Пиктограммы и подобные им множества устройств и т.д. отображаются на странице в виде списка устройств. Для того чтобы более удобно отображать параметры любого устройства, окно отображения параметра может генерироваться на текущей странице для отображения содержания параметра устройства. Может быть установлено, генерируется ли окно отображения параметра, и параметры какого устройства отображаются в окне отображения параметра.

[0089] В варианте осуществления после доступа к странице отображения списка устройств дополнительно, способ дополнительно содержит: получение идентификационных данных устройства, связанных с текущей учетной записью, и отображение пиктограммы связанного устройства в списке устройств. Связанное устройство, соответствующее текущей учетной записи, получается после выполнения входа в прикладную программу (АРР) с использованием учетной записи. Каждая учетная запись может связываться с разными устройствами, а также может связываться с одним и тем же устройством. Например, учетная запись 1 связывается с устройством А, устройством В и устройством С, и тогда получаются идентификационные данные устройства А, устройства В и устройства С, связанные с учетной записью 1, и пиктограммы связанного устройства А, устройства В и устройства С отображаются в списке устройств после выполнения входа в терминале (таком, как мобильный телефон) с использованием учетной записи 1. Учетная запись 2 связывается с устройством d, устройством е и устройством f, и тогда получаются идентификационные данные устройства d, устройства е и устройства f, связанные с учетной записью 2, и пиктограммы связанного устройства d, устройства е и устройства f отображаются в списке устройств после выполнения входа в терминале (таком, как мобильный телефон) с использованием учетной записи 2.

[0090] В варианте осуществления получение идентификационных данных устройства, связанных с текущей учетной записью, включает в себя: отправку требования запроса учетной записи в сервер после обнаружения, что с текущей учетной записью был выполнен вход, и получение идентификационных данных устройства, связанных с текущей учетной записью, или получение идентификационных данных устройства, связанных с текущей учетной записью, сохраненной локально, после обнаружения, что с текущей учетной записью был выполнен вход. Если соответствующая зависимость между текущей учетной записью и связанным устройством сохранена локально, идентификационные данные устройства могут быть непосредственно получены локально, если соответствующая зависимость между текущей учетной записью и связанным устройством сохранена в сервере облака или в маршрутизаторе, идентификационные данные устройства могут быть получены из сервера облака или из маршрутизатора.

[0091] В варианте осуществления выбор устройства в списке устройств, чтобы отображать содержание параметра, включает в себя: обнаружение, что пиктограмма устройства в списке устройств непосредственно выбрана, или обнаружение, что строка или столбец, в котором расположена пиктограмма устройства в списке устройств, выбрана. Как изображено на фиг. 2, каждый столбец в списке устройств отображает пиктограмму и название устройства. Кроме того, другие параметры, такие как серийный номер и тому подобные, могут также отображаться, и подробности не будут развиты в настоящей заявке. Когда параметры устройства должны быть отображены, пиктограмма устройства может быть непосредственно выбрана, и строка или столбец, в которой расположена пиктограмма устройства, могут быть также выбраны. После того, как устройство выбрано, чтобы отображать содержание параметра, параметры устройства, которые необходимо отобразить, могут быть непосредственно подтверждены, а также меню операций может всплывать, чтобы заставить пользователя выбрать, отображаются ли параметры устройства. Как изображено на фиг. 3, когда выбрана «интеллектуальная камера 1», чтобы отображать содержание параметра, отображается меню операций. Меню операций включает в себя опцию «изображение, отображенное наверху», изображение интеллектуальной камеры 1 может быть отображено в окне отображения параметра с помощью выбора этой опции. Что касается разных устройств, опция подсказки является другой, и окно отображения параметра, может быть также отображено в позиции, дополнительно к верхней позиции. Например, если устройство является интеллектуальной розеткой, меню операций включает в себя опцию «потребление электричества, отображенное внизу». Если устройство является пылесосом, операционное меню включает в себя опцию «качество воздуха, отображенное в середине».

[0092] Когда содержание параметра устройства не требуется отображать, отображение может быть также выключено с помощью предварительно определенной операции, например, предварительно определенное операции жеста, и выбора соответствующей опции. Например, как изображено на фиг. 4, если окно отображения параметра (затененная область) в текущий момент отображает изображение, полученное с помощью «интеллектуальной камеры 1», когда отображенное изображение должно быть выключено, устройство может быть выбрано в списке устройств, меню операций может быть отображено и может быть выбрана опция «выключить изображение, отображенное наверху». Если окно отображения параметра отображает только изображение, полученное с помощью «интеллектуальной камеры 1», окно отображения параметра появляется после того, как вышеупомянутое отображение выключается.

[0093] В варианте осуществления генерация окна отображения параметра на странице отображения списка устройств включает в себя: генерацию окна отображения параметра в предварительно определенной позиции на странице отображения списка устройств, или генерацию окна отображения параметра в строке или в столбце, в котором расположено устройство, выбранное, чтобы отображать содержание параметра. Например, предварительно определенная позиция может быть любой позицией, окно отображения параметра может генерироваться наверху страницы отображения списка устройств, и окно отображения параметра может также генерироваться внизу или в середине страницы отображения списка устройств. В настоящей заявке, как изображено на фиг. 5а, пользователю более удобно видеть, что окно отображения параметра (область наклонных линий) генерируется наверху страницы отображения списка устройств. Как изображено на фиг. 5b, окно отображения параметра (область наклонных линий) генерируется в строке, в которой расположено устройство, выбранное, чтобы отображать содержание параметра.

[0094] В варианте осуществления размер окна отображения параметра равен предварительно определенному размеру, или размер окна отображения параметра равен размеру строки или столбца, в которых расположена пиктограмма устройства, выбранная, чтобы отображать содержание параметра, или размер динамически регулируется в соответствии с размером свободного места на странице отображения списка устройств. Например, высота и длина окна отображения параметра могут быть предварительно установлены, и окно отображения параметра генерируется в соответствии с предварительно установленной высотой и длиной. Конечно, только соотношение геометрических размеров может быть предварительно установлено. В другом примере, когда размер свободного места на странице отображения списка устройств больше чем первый порог свободного места, размер сгенерированного окна отображения параметра равен первому размеру. По аналогии, другой размер соответствующего окна отображения параметра может быть установлен в соответствии с разными размерами свободного места.

[0095] В варианте осуществления высота списка или длина списка в списке устройств регулируется соответствующим образом в предварительно определенном соотношении, когда динамически регулируется размер окна отображения параметра. Например, высота текущей страницы равна А, длина окна отображения параметра равна а, высота окна отображения параметра равна b, и, таким образом, длина каждой строки списка в списке устройств равна а, высота каждой строки списка в списке устройств равна с, где b+N*a=A, а N - число строк. Когда размер окна отображения параметра регулируется, высота окна отображения параметра изменяется в 2b, и тогда высота соответствующего списка также регулируется, таким образом, что окно отображения параметра и список могут полностью отображаться на текущей странице. Высота текущей страницы равна А, высота окна отображения параметра равна 2b, и тогда высота каждой строки списка равна c1=(A-2b)/N.

[0096] В варианте осуществления отображение содержания параметра устройства в окне отображения параметра включает в себя: отображение содержания параметра устройства, ранее отображенного в окне отображения параметра, или получение обновленных данных содержания параметра устройства, отображенного в окне отображения параметра, в реальном времени или регулярно, и отображение обновленного содержания параметра устройства, если существует окно отображения параметра после доступа к странице отображения списка устройств. Например, существует окно отображения параметра после доступа к странице отображения списка устройств, и параметры камеры были установлены как отображаемые в окне отображения параметра. Тогда изображение (которое получено с помощью камеры), ранее отображенное в окне отображения параметра, может быть отображено. Изображение, полученное в реальном времени с помощью камеры, может также быть отображено при доступе к странице отображения списка устройств.

[0097] В варианте осуществления, если не существует окно отображения параметра после доступа к странице отображения списка устройств, содержание параметра устройства, соответствующее выбранной пиктограмме устройства, отображается в окне отображения параметра.

[0098] В варианте осуществления отображение содержания параметра устройства в окне отображения параметра включает в себя отображение названия устройства и/или пиктограммы устройства, соответствующих текущему содержанию параметра, в окне отображения параметра. Для того чтобы лучше изображать содержание, отображенное в окне отображения параметра, некоторые идентификационные данные могут отображаться в окне отображения параметра. Например, могут отображаться один или более из параметров, таких как название устройства, пиктограмма устройства и позиция устройства, и тому подобное. Как изображено на фиг. 6, название устройства «интеллектуальная камера 2» и пиктограмма устройства отображены в окне отображения параметра.

[0099] В варианте осуществления отображение содержания параметра устройства в окне отображения параметра включает в себя: разделение окна отображения параметра на разделенные экраны, чтобы отображать разные параметры в разных областях окна, когда отображается множество параметров устройства, или отображаются параметры множества устройств. Например, как изображено на фиг. 7а, когда два параметра, такие как потребление электричества, полученное с помощью «интеллектуальной розетки», и соотношение соединения с другими устройствами, отображаются в окне отображения параметра, текущее окно отображения параметра может быть разделено на правую и левую области окна, которые соответственно отображают параметр потребления электричества и параметр соотношения соединения. Как изображено на фиг. 7, когда потребление электричества, полученное с помощью «интеллектуальной розетки», и изображения, полученные с помощью «интеллектуальной камеры», отображаются в окне отображения параметра, текущее окно отображения параметра может быть разделено на правую и левую области окна, которые соответственно отображают параметр потребления электричества и изображения.

[00100] Постраничное отображение в окне отображения параметра может быть создано, когда отображается множество параметров устройства, или отображаются параметры множества устройств. Когда два параметра, такие как потребление электричества, полученное с помощью «интеллектуальной розетки», и соотношение соединения с другими устройствами, отображаются в окне отображения параметра, параметр потребления электричества может отображаться на первой странице, а параметр соотношения соединения может отображаться на второй странице. Когда потребление электричества, полученное с помощью «интеллектуальной розетки», и изображения, полученные с помощью «интеллектуальной камеры», отображаются в окне отображения параметра, параметр потребления электричества может отображаться на первой странице, а изображение может отображаться на второй странице.

[00101] В варианте осуществления, когда создается постраничное отображение в окне отображения параметра, нумерация страницы, где расположена текущая страница, может отображаться на текущей странице отображения, и текущая страница переключается посредством предварительно определенного жеста. В настоящей заявке способ отображения нумерации страницы не ограничен цифровыми идентификационными данными, и способ, изображенный на фиг. 8, может также использоваться. В окне отображения параметра, число подчеркиваний указывает, сколько имеется страниц отображения, и подчеркивания, соответствующие странице, на которой расположены текущие параметры отображения, могут быть выделены полужирным начертанием. Конечно, другие формы могут также использоваться, чтобы отмечать, и другие детали могут не перечисляться в настоящей заявке.

[00102] Окно отображения параметра с множеством страниц может переключать параметр отображения посредством предварительно определенного жеста, такого как скольжение, или тому подобного. Например, как изображено на фиг. 9, текущая страница является первой страницей, и параметры на второй странице отображаются после обнаружения жеста скольжения влево.

[00103] В варианте осуществления, когда содержание параметра устройства, отображенное в окне отображения параметра, выбирается, можно перейти в интерфейс операций устройства, соответствующего содержанию параметра устройства. Например, содержание, отображенное в окне отображения параметра, является изображением, полученным с помощью камеры, и, когда обнаруживается операция щелканья изображения, можно перейти в интерфейс операций камеры. В другом примере содержание, отображенное в окне отображения параметра, является показателем воздуха, полученным с помощью пылесоса, и, когда обнаруживается операция щелканья содержания отображения, можно перейти в интерфейс операций пылесоса.

[00104] В варианте осуществления способ дополнительно включает в себя: объединение содержания параметра устройства с пиктограммой устройства в обновленную пиктограмму устройства. Например, изображение, полученное с помощью камеры, и пиктограмма, соответствующая камере, объединяются и обрабатываются как обновленная пиктограмма устройства. Пиктограмма каждого устройства может быть обновлена в соответствии с этим способом, и пиктограмма устройства, соответствующая предполагаемым правилам, может быть также обновлена в соответствии с этим способом, или пиктограмма устройства, выбранная пользователем, может быть обновлена в соответствии с этим способом. Например, текущая учетная запись связывается с двумя интеллектуальными камерами, причем изображение, полученное с помощью интеллектуальной камеры 1, отображается в окне отображения параметра, а изображение, полученное с помощью интеллектуальной камеры 2, не отображается в окне отображения параметра. Как изображен
