Скребок-разделитель для трубопроводов
Патент 263336
Классы МПК
Скребок-разделитель для трубопроводов
Иллюстрации
Реферат

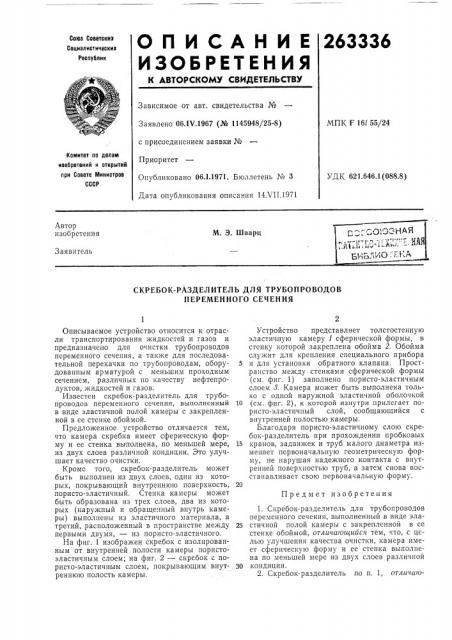

О П И СА Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
263336
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 06.IV.1967 (№ 1145948/25-8) с присоединением заявки №
Приоритет
Опубликовано 06.1.1971. Бюллетень № 3
Дата опубликования описания 14ХП.1971
МПК F 161 55/24
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.646.1(088.8) Автор изобретения
М. Э. Шварц
Заявитель
СКРЕБОК-РАЗДЕЛИТЕЛЬ ДЛЯ ТРУБОПРОВОДОВ
ПЕРЕМЕННОГО СЕЧЕНИЯ
Описываемое устройство относится к отрасли транспортирования жидкостей и газов и предназначено для очистки трубопроводов переменного сечения, а также для последовательной перекачки по трубопроводам, оборудованным арматурой с меньшим проходным сечением, различных по качеству нефтепродуктов, жидкостей и газов.
Известен скребок-разделитель для трубопроводов переменного сечения, выполненный в виде эластичной полой камеры с закрепленной в ее стенке обоймой.
Предложенное устройство отличается тем, что камера скребка имеет сферическую форму и ее стенка выполнена, по меньшей мере, из двух слоев различной кондиции. Это улучшает качество очистки.
Кроме того, скребок-разделитель может быть выполнен из двух слоев, один из которых, покрывающий внутреннюю поверхность, пористо-эластичный. Стенка камеры может быть образована из трех слоев, два из которых (наружный и обращечный внутрь камеры) выполнены из эластичного материала, а третий, расположенный в пространстве между первыми двумя, — из пористо-эластичного.
На фиг. 1 изображен скребок с изолированным от внутренней полости камеры пористоэластичным слоем; на фиг. 2 — скребок с пористо-эластичным слоем, покрывающим внутреннюю полость камеры.
Устройство представляет толстостенную эластичную камеру 1 сферической формы, в стенку которой закреплена обойма 2, Обойма служит для крепления специального прибора
5 и для установки обратного клапана. Пространство между стенками сферической формы (см. фиг. 1) заполнено пористо-эластичным слоем 8. Камера может быть выполнена только с одной наружной эластичной оболочкой
10 (см. фиг. 2), к которой изнутри прилегает пористо-эластичный слой, сообщающийся с внутренней полостью камеры.
Благодаря пористо-эластичному слою скребок-разделитель при прохождении пробковых
15 кранов, задвижек и труб малого диаметра изменяет первоначальную геометрическую форму., не нарушая надежного контакта с внутренней поверхностью труб, а затем снова восстанавливает свою первоначальную форму.
Предмет изобретения
1. Скребок-разделитель для трубопроводов переменного сечения, выполненный в виде эла25 стичной полой камеры с закрепленной в ее стенке обоймой, отличающийся тем, что, с целью улучшения качества очистки, камера имеет сферическую форму и ее стенка выполнена по меньшей мере из двух слоев различной
30 кондиции.
2. Скребок-разделитель по п. 1, отличаю263336 иг.! иг. 2
Составитель М, Сакова
Редактор Т. Гаврикова Техред Л. Я. Левина Корректор О. С. Зайцева
Заказ 1954/3 Изд. № 834 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 бийся тем, что стенка камеры выполнена из двух слоев, один из которых, покрывающий внутреннюю поверхность, пористо-эластичный.
3. Скребок-разделитель по п. 1, отличаюи ийся тем, что стенка камеры образована из трех слоев, два крайних из которых (наружный и обращенный внутрь камеры) вы".îëíåны из эластичного материала, а третий, расположенный в пространстве между первыми
5 двумя, из пористо-эластичного.
