Способ и устройство для оперирования и управления интеллектуальным устройством

Способ и устройство для оперирования и управления интеллектуальным устройством

Иллюстрации

Показать все

Реферат

Данная заявка основана на и испрашивает приоритет патентной заявки № 201510087958.3 Китая, поданной 26 февраля 2015 г., полное содержание которой включено настоящий документ путем ссылки.

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее раскрытие относится к области терминальных технологий, и более конкретно, к способу и устройству для оперирования и управления интеллектуальным устройством.

ПРЕДПОСЫЛКИ

[0002] В связи с быстрым развитием терминальных технологий появляется все больше и больше интеллектуальных устройств, например, таких интеллектуальных мобильных терминалов, как смартфоны, интеллектуальные переносные устройства или аналогичные, и интеллектуальных устройств для жилых помещений, например, интеллектуальные телевизоры, интеллектуальные холодильники или тому подобные. Обычно пользователь владеет несколькими интеллектуальными устройствами. Следовательно, способ оперирования и управления интеллектуальными устройствами очень важен для простого и быстрого оперирования и управления различными интеллектуальными устройствами.

[0003] В предшествующем уровне техники интеллектуальное устройство обычно оперируется и управляется с помощью устройства контактного типа для оперирования и управления. Например, пользователь оперирует и управляет интеллектуальным устройством путем касания функциональных клавиш на интеллектуальном устройстве или путем использования дистанционного управления интеллектуальным устройством. Например, когда пользователь оперирует и управляет интеллектуальным телевизором, пользователь обычно задействует функциональные клавиши на интеллектуальном телевизоре или использует пульт дистанционного управления телевизором.

[0004] При осуществлении настоящего раскрытия авторы изобретения выявили, что в предшествующем уровне техники существуют по меньшей мере следующие недостатки:

[0005] В предшествующем уровне техники оперирование и управление интеллектуальным устройством основано на ручном контакте пользователя. Если интеллектуальное устройство или дистанционное управление не находится в руке пользователя, оперирование и управление интеллектуальным устройством не может быть достигнуто, что приводит к негибкому оперированию и управлению интеллектуальным устройством. Дополнительно, если для оперирования и управления интеллектуальным устройством используется пульт дистанционного управления, то поскольку одно интеллектуальное устройство соответствует одному пульту дистанционного управления, при желании пользователя оперировать и управлять другим интеллектуальным устройством должен быть использован пульт дистанционного управления другого устройства, вследствие чего оперирование и управление интеллектуальным устройством оказывается сложным. Например, если после того как оперирование и управление интеллектуальным телевизором с помощью пульта дистанционного управления телевизором закончено, пользователь хочет оперировать и управлять воздушным кондиционером, пользователю требуется сначала найти пульт дистанционного управления воздушным кондиционером, а затем оперировать и управлять воздушным кондиционером, используя его пульт дистанционного управления. В результате способ оперирования и управления оказывается очень сложным.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0006] Для преодоления проблемы предшествующего уровня техники, представленное раскрытие обеспечивает способ и устройство для оперирования и управления интеллектуальным устройством.

[0007] В соответствии с первым аспектом вариантов осуществления настоящего раскрытия обеспечен способ оперирования и управления интеллектуальным устройством. Способ включает в себя:

[0008] подготовку переключения отношения управления в соответствии с первым жестом и первым отношением отображения при обнаружении первого жеста, причем первое отношение отображения является отношением отображения между жестами и управляющими функциями;

[0009] определение целевого управляемого устройства в соответствии со вторым жестом и вторым отношением отображения при обнаружении второго жеста, причем второе отношение отображения является отношением отображения между жестами и местоположениями управляемых устройств;

[0010] установление отношения управления с целевым управляемым устройством;

[0011] получение третьего жеста; и

[0012] управление целевым управляемым устройством для выполнения действия, соответствующего третьему жесту, в соответствии с третьим жестом и первым отношением отображения.

[0013] Со ссылкой на первый аспект, в первом возможном способе реализации первого аспекта перед определением целевого управляемого устройства в соответствии со вторым жестом и вторым отношением отображения при обнаружении второго жеста способ дополнительно включает в себя:

[0014] получение первой прямой линии, определяющей местоположение, и второй прямой линии, определяющей местоположение, причем первая прямая линия, определяющая местоположение, и вторая прямая линия, определяющая местоположение, являются продолженными линиями, на которые при указании пользователем на управляемое устройство указывает палец пользователя соответственно из первого положения и второго положения;

[0015] определение местоположения управляемого устройства в соответствии с точкой пересечения первой прямой линии, определяющей местоположение, и второй прямой линии, определяющей местоположение; и

[0016] установление второго отношения отображения между жестами и местоположениями управляемых устройств.

[0017] Со ссылкой на первый аспект, во втором возможном способе реализации первого аспекта, перед предварительным переключением отношения управления в соответствии с первым жестом и первым отношением отображения при обнаружении первого жеста способ дополнительно включает в себя:

[0018] установление первого отношения отображения между жестами и управляющими функциями, причем один и тот же жест используется для управления одной и той же управляющей функцией различных управляемых устройств.

[0019] Со ссылкой на первый аспект, в третьем возможном способе реализации первого аспекта, первый жест и второй жест выполнены пользователем с использованием двух рук и подготовка переключения отношения управления в соответствии с первым жестом и первым отношением отображения включает в себя:

[0020] подготовку переключения отношения управления в соответствии с первым жестом, сделанным пользователем с использованием одной руки, и первым отношением отображения; и

[0021] определение целевого управляемого устройства в соответствии со вторым жестом и вторым отношением отображения при обнаружении второго жеста, включает в себя:

[0022] определение целевого управляемого устройства в соответствии со вторым жестом и вторым отношением отображения при обнаружении первого жеста и одновременно при обнаружении второго жеста, сделанного пользователем с использованием другой руки.

[0023] Со ссылкой на первый аспект, в четвертом возможном способе реализации первого аспекта первый жест и второй жест выполнены пользователем с использованием одной руки; и подготовка переключения отношения управления в соответствии с первым жестом и первым отношением отображения включает в себя:

[0024] подготовку переключения отношения управления в соответствии с первым жестом, сделанным пользователем с использованием одной руки, и первым отношением отображения; и

[0025] определение целевого управляемого устройства в соответствии со вторым жестом и вторым отношением отображения при обнаружении второго жеста включает в себя:

[0026] определение целевого управляемого устройства в соответствии со вторым жестом и вторым отношением отображения, когда назначенный интервал времени истек, после того как обнаружен первый жест, сделанный пользователем с использованием одной руки, и затем обнаружен второй жест, сделанный пользователем с использованием той же или другой руки.

[0027] Со ссылкой на первый аспект, в пятом возможном способе реализации первого аспекта, после управления целевым управляемым устройством для выполнения действия, соответствующего третьему жесту, способ дополнительно включает в себя:

[0028] отключение отношения управления с целевым управляемым устройством и переключение отношения управления обратно на управляемое устройство, находившееся под управлением до обнаружения первого жеста.

[0029] В соответствии со вторым аспектом вариантов осуществления настоящего раскрытия обеспечено устройство для оперирования и управления интеллектуальным устройством. Устройство включает в себя:

[0030] модуль предварительного переключения, выполненный с возможностью подготовить переключение отношения управления в соответствии с первым жестом и первым отношением отображения при обнаружении первого жеста, причем первое отношение отображения является отношением отображения между жестами и управляющими функциями;

[0031] первый модуль определения, выполненный с возможностью определять целевое управляемое устройство в соответствии со вторым жестом и вторым отношением отображения при обнаружении второго жеста, причем второе отношение отображения является отношением отображения между жестами и местоположениями управляемых устройств;

[0032] первый модуль установления, выполненный с возможностью устанавливать отношение управления с целевым управляемым устройством;

[0033] первый модуль сбора, выполненный с возможностью получать третий жест; и

[0034] модуль управления, выполненный с возможностью управлять целевым управляемым устройством в соответствии с третьим жестом и первым отношением отображения для выполнения действия, соответствующего третьему жесту.

[0035] Со ссылкой на второй аспект в первом возможном способе реализации второго аспекта устройство дополнительно включает в себя:

[0036] второй модуль сбора, выполненный с возможностью получать первую прямую линию, определяющую местоположение, и вторую прямую линию, определяющую местоположение, причем первая прямая линия, определяющая местоположение, и вторая прямая линия, определяющая местоположение, являются продолженными линиями, на которые указывает палец пользователя при указании пользователя на управляемое устройство соответственно из первого положения и второго положения ;

[0037] второй модуль определения, выполненный с возможностью определять местоположение управляемого устройства в соответствии с точкой пересечения первой прямой линии, определяющей местоположение, и второй прямой линии, определяющей местоположение; и

[0038] второй модуль установления, выполненный с возможностью устанавливать второе отношение отображения между жестами и местоположениями управляемых устройств.

[0039] Со ссылкой на второй аспект, во втором возможном способе реализации второго аспекта устройство дополнительно включает в себя:

[0040] третий модуль установления, выполненный с возможностью устанавливать первое отношение отображения между жестами и управляющими функциями, причем один и тот же жест используется для управления одной и той же управляющей функцией различных управляемых устройств.

[0041] Со ссылкой на второй аспект, в третьем возможном способе реализации второго аспекта модуль предварительного переключения выполнен с возможностью подготовки переключения отношения управления в соответствии с первым жестом, сделанным пользователем с использованием одной руки, и первым отношением отображения; и

[0042] первый модуль определения выполнен с возможностью определять целевое управляемое устройство в соответствии со вторым жестом и вторым отношением отображения при обнаружении первого жеста и одновременно при обнаружении второго жеста, сделанного пользователем с использованием другой руки.

[0043] Со ссылкой на второй аспект, в четвертом возможном способе реализации второго аспекта модуль предварительного переключения выполнен с возможностью подготовки переключения отношения управления в соответствии с первым жестом, сделанным пользователем с использованием одной руки, и первым отношением отображения; и

[0044] первый модуль определения выполнен с возможностью определять целевое управляемое устройство в соответствии со вторым жестом и вторым отношением отображения, когда назначенный интервал времени истек, после того как обнаружен первый жест, сделанный пользователем с использованием одной руки, и затем обнаружен второй жест, сделанный пользователем с использованием той же или другой руки.

[0045] Со ссылкой на второй аспект, в пятом возможном способе реализации второго аспекта устройство дополнительно включает в себя:

[0046] модуль переключения, выполненный с возможностью отключать отношение управления с целевым управляемым устройством и переключать отношение управления обратно на управляемое устройство, находившееся под управлением до обнаружения первого жеста.

[0047] В соответствии с третьим аспектом вариантов осуществления настоящего раскрытия обеспечен терминал. Терминал включает в себя:

[0048] процессор; и

[0049] память для хранения команд, выполняемых процессором;

[0050] причем процессор выполнен с возможностью:

[0051] подготовить переключения отношения управления в соответствии с первым жестом и первым отношением отображения при обнаружении первого жеста, при этом первое отношение отображения является отношением отображения между жестами и управляющими функциями;

[0052] определить целевое управляемое устройство в соответствии со вторым жестом и вторым отношением отображения при обнаружении второго жеста, при этом второе отношение отображения является отношением отображения между жестами и местоположениями управляемых устройств;

[0053] установить отношение управления с целевым управляемым устройством;

[0054] получить третий жест; и

[0055] управлять целевым управляемым устройством для выполнения действия, соответствующего третьему жесту, в соответствии с третьим жестом и первым отношением отображения.

[0056] Технические решения, обеспеченные в вариантах осуществления настоящего раскрытия, позволяют обеспечить следующие положительные эффекты:

[0057] Переключение отношения управления подготовлено в соответствии с первым жестом и первым отношением отображения, целевое управляемое устройство определено в соответствии со вторым жестом и вторым отношением отображения, установлено отношение управления с целевым управляемым устройством, получен третий жест и целевое управляемое устройство управляется для выполнения действия, соответствующего третьему жесту. Таким способом целевое управляемое устройство оперируется и управляется. Отношение управления может быть переключено на целевое управляемое устройство только посредством жестов и оперирование и управление целевым управляемым устройством может быть осуществлено посредством жестов. Таким образом, способ оперирования и управления является более простым, и дополнительно также повышена гибкость способа оперирования и управления.

[0058] Следует подчеркнуть, что вышеупомянутое общее описание и подробное описание в дальнейшем в данном документе являются только иллюстративными и интерпретирующими, а не предназначены для ограничения представленного раскрытия.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0059] Прилагаемые в данном документе чертежи, которые включены в описание и составляют его часть, иллюстрируют варианты в соответствии с настоящим раскрытием и вместе с описанием служат для объяснения принципов настоящего раскрытия.

[0060] На фиг.1 приведена схема среды реализации способа оперирования и управления интеллектуальным устройством в соответствии с примерным вариантом осуществления настоящего раскрытия;

[0061] На фиг.2 приведена блок-схема способа оперирования и управления интеллектуальным устройством в соответствии с примерным вариантом осуществления настоящего раскрытия;

[0062] На фиг.3 приведена блок-схема способа оперирования и управления интеллектуальным устройством в соответствии с примерным вариантом осуществления настоящего раскрытия;

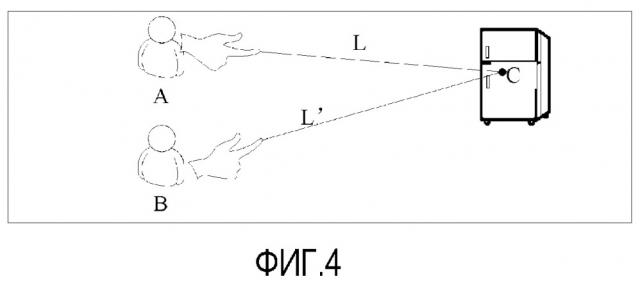

[0063] На фиг.4 приведена схема процесса получения прямой линии, определяющей местоположение в соответствии с примерным вариантом осуществления настоящего раскрытия;

[0064] На фиг.5 приведена структурная схема устройства для оперирования и управления интеллектуальным устройством в соответствии с примерным вариантом осуществления настоящего раскрытия;

[0065] На фиг.6 приведена структурная схема устройства для оперирования и управления интеллектуальным устройством в соответствии с примерным вариантом осуществления настоящего раскрытия;

[0066] На фиг.7 приведена структурная схема устройства для оперирования и управления интеллектуальным устройством в соответствии с примерным вариантом осуществления настоящего раскрытия;

[0067] На фиг.8 приведена структурная схема устройства для оперирования и управления интеллектуальным устройством в соответствии с примерным вариантом осуществления настоящего раскрытия; и

[0068] На фиг.9 приведена структурная схема терминала в соответствии с одним примерным вариантом осуществления настоящего раскрытия.

ПОДРОБНОЕ ОПИСАНИЕ

[0069] Далее будет сделана подробная ссылка на примерные варианты осуществления, примеры которых проиллюстрированы на прилагаемых чертежах. Следующее описание ссылается на прилагаемые чертежи, на которых одинаковые номера на разных чертежах представляют одинаковые или аналогичные элементы до тех пор, пока не представлено иное. Реализации, изложенные в следующем описании примерных вариантов осуществления, не представляют собой всех осуществлений в соответствии с представленным раскрытием. Вместо этого они являются просто примерами устройств и способов в соответствии с аспектами, связанными с настоящим раскрытием, как изложено в прилагаемой формуле изобретения.

[0070] На фиг.1 приведена схема среды реализации способа оперирования и управления интеллектуальным устройством в соответствии с примерным вариантом осуществления настоящего раскрытия. Как показано на фиг.1, среда реализации включает в себя управляющее устройство 101 и несколько управляемых устройств 102. Управляющее устройство 101 и управляемые устройства 102 находятся в одной и той же локальной сети и управляющее устройство 101 соответственно соединено с управляемыми устройствами 102 по сети связи, причем сеть связи может быть сетью Internet или может быть сетью Bluetooth или тому подобным. Когда сетью связи является Internet, сеть связи может быть проводной сетью или беспроводной сетью.

[0071] Управляющее устройство 101 может быть выполнено с возможностью распознавания жеста, сделанного пользователем, и управления управляемыми устройствами 102 для выполнения действия, соответствующего жесту после определения управляющей функции, соответствующей жесту. Управляемые устройства 102 осуществляют связь с управляющим устройством 101 так, что управляющее устройство 101 управляет управляемыми устройствами 102 для выполнения действия, соответствующего жесту пользователя.

[0072] Управляющее устройство 101 может быть независимым устройством или может быть функциональным модулем, сконфигурированным в управляемом устройстве 102, или может быть функциональным модулем в сервере в локальной сети, что не ограничивается в вариантах осуществления настоящего раскрытия. Дополнительно управляющее устройство 101 может включать в себя камеру для распознавания жеста, сделанного пользователем. Управляющее устройство 101 может дополнительно включать в себя устройство обработки данных, выполненное с возможностью преобразовывать полученный жест в соответствующую управляющую функцию или тому подобное. Варианты осуществления настоящего раскрытия не устанавливают ограничения на структуру управляющего устройства 101.

[0073] Управляемые устройства 102 могут быть различными типами интеллектуальных устройств, которые могут быть интеллектуальными устройствами для жилых помещений, например, интеллектуальными телевизорами, интеллектуальными холодильниками, интеллектуальными воздушными кондиционерами, интеллектуальным радио, интеллектуальными акустическими системами, интеллектуальными светильниками или тому подобными, или могут быть интеллектуальными терминалами, например, мобильными телефонами, планшетными компьютерами, персональными компьютерами (ПК), настольными компьютерами, портативными компьютерами и тому подобным. Варианты осуществления настоящего раскрытия не устанавливают ограничения на тип управляемого устройства 102.

[0074] В общем, поскольку в одной и той же локальной сети может находиться несколько управляемых устройств 102, переключение отношения управления управляющего устройства 101 на управляемое устройство 102 и дальнейшее оперирование и управление управляемым устройством 102 вызывают большой интерес в промышленности в тех случаях, когда управляемые устройства 102 оперируются и управляются по принципу распознавания жестов. Для решения данной технической проблемы варианты осуществления настоящего раскрытия обеспечивают способ оперирования и управления интеллектуальным устройством. Конкретный способ оперирования и управления интеллектуальным устройством описан в следующих вариантах осуществления.

[0075] Со ссылкой на схему, иллюстрирующую среду реализации на фиг.1 и вышеупомянутое содержание, на фиг.2 приведена блок-схема способа оперирования и управления интеллектуальным устройством в соответствии с примерным вариантом осуществления настоящего раскрытия. Как показано на фиг.2, способ оперирования и управления интеллектуальным устройством использован в терминале и включает в себя следующие этапы.

[0076] На этапе S201 происходит подготовка переключения отношения управления в соответствии с первым жестом и первым отношением отображения при обнаружении первого жеста, причем первое отношение отображения является отношением отображения между жестами и управляющими функциями.

[0077] На этапе S202 определяется целевое управляемое устройство в соответствии со вторым жестом и вторым отношением отображения при обнаружении второго жеста, причем второе отношение отображения является отношением отображения между жестами и местоположениями управляемых устройств.

[0078] На этапе S203 устанавливается отношение управления с целевым управляемым устройством.

[0079] На этапе S204 обеспечивается получение третьего жеста.

[0080] На этапе S205 целевое управляемое устройство управляется для выполнения действия, соответствующего третьему жесту, в соответствии с третьим жестом и первым отношением отображения.

[0081] В соответствии со способом, обеспеченным в варианте осуществления настоящего изобретения, переключение отношения управления подготовлено в соответствии с первым жестом и первым отношением отображения, целевое управляемое устройство определено в соответствии со вторым жестом и вторым отношением отображения, отношение управления с целевым управляемым устройством установлено, третий жест получен, и целевое управляемое устройство управляется для выполнения действия, соответствующего третьему жесту. Таким способом целевое управляемое устройство оперируется и управляется. Отношение управления может быть переключено на целевое управляемое устройство только с помощью жестов и оперирование и управление целевым управляемым устройством может быть осуществлено с помощью жестов. Таким образом, способ оперирования и управления является более простым и дополнительно также повышена гибкость способа оперирования и управления.

[0082] В другом варианте осуществления перед определением целевого управляемого устройства в соответствии со вторым жестом и вторым отношением отображения при обнаружении второго жеста, способ дополнительно включает в себя:

[0083] получение первой прямой линии, определяющей местоположение, и второй прямой линии, определяющей местоположение, причем первая прямая линия, определяющая местоположение и вторая прямая линия, определяющая местоположение, являются продолженными линиями, на которые указывает палец пользователя при указании пользователя на управляемое устройство соответственно из первого положения и второго положения ;

[0084] определение местоположения управляемого устройства в соответствии с точкой пересечения первой прямой линии, определяющей местоположение, и второй прямой линии, определяющей местоположение; и

[0085] установление второго отношения отображения между жестами и местоположениями управляемых устройств.

[0086] В другом варианте осуществления, до подготовки переключения отношения управления в соответствии с первым жестом и первым отношением отображения при обнаружении первого жеста способ дополнительно включает в себя:

[0087] установление первого отношения отображения между жестами и управляющими функциями, причем один и тот же жест используется для управления одной и той же управляющей функцией различных управляемых устройств.

[0088] В другом варианте осуществления первый жест и второй жест выполнены пользователем с использованием двух рук и подготовка переключения отношения управления в соответствии с первым жестом и первым отношением отображения включает в себя:

[0089] подготовку переключения отношения управления в соответствии с первым жестом, сделанным пользователем с использованием одной руки, и первым отношением отображения; и

[0090] определение целевого управляемого устройства в соответствии со вторым жестом и вторым отношением отображения при обнаружении второго жеста включает в себя:

[0091] определение целевого управляемого устройства в соответствии со вторым жестом и вторым отношением отображения, при обнаружении первого жеста и одновременно при обнаружении второго жеста, сделанного пользователем с использованием другой руки.

[0092] В другом варианте осуществления, первый жест и второй жест выполнены пользователем с использованием одной руки и подготовка переключения отношения управления в соответствии с первым жестом и первым отношением отображения включает в себя:

[0093] подготовку переключения отношения управления в соответствии с первым жестом, сделанным пользователем с использованием одной руки, и первым отношением отображения; и

[0094] определение целевого управляемого устройства в соответствии со вторым жестом и вторым отношением отображения при обнаружении второго жеста, включает в себя:

[0095] определение целевого управляемого устройства в соответствии со вторым жестом и вторым отношением отображения, когда назначенный интервал времени истек, после того как обнаружен первый жест, сделанный пользователем с использованием одной руки, и затем обнаружен второй жест, сделанный пользователем с использованием той же или другой руки.

[0096] В другом варианте осуществления при управлении целевым управляемым устройством для выполнения действия, соответствующего третьему жесту, способ дополнительно включает в себя:

[0097] отключение отношения управления с целевым управляемым устройством и переключение отношения управления обратно на управляемое устройство, находившееся под управлением, до того как обнаружен первый жест.

[0098] Вышеупомянутые необязательные технические решения могут быть могут быть объединены в любой форме для создания необязательного варианта осуществления настоящего раскрытия, не описанного в данном документе дополнительно.

[0099] Со ссылкой на содержание варианта осуществления, показанного на фиг.2, фиг.3 представляет собой блок-схему, иллюстрирующую способ оперирования и управления интеллектуальным устройством в соответствии с примерным вариантом осуществления настоящего раскрытия. Как показано на фиг.3, способ оперирования и управления интеллектуальным устройством применен в терминале и включает в себя следующие этапы.

[0100] На этапе S301 установлено первое отношение отображения между жестами и управляющими функциями, причем один и тот же жест используется для управления одной и той же управляющей функцией различных управляемых устройств.

[0101] Когда управляющее устройство обнаруживает жест, сделанный пользователем, то чтобы получить инструкции пользователя для управления управляемым устройством для выполнения определенного типа действия с помощью жеста, сначала должно быть установлено первое отношение отображения между жестами и управляющими функциями. На основе этого после того как жест пользователя вслед за этим получен, управляющее устройство определяет, какой тип действия должен быть выполнен управляемым устройством, запрашивая первое отношение отображения. Таким образом, когда выполняется способ оперирования и управления интеллектуальным устройством, сначала должно быть установлено первое отношение отображения между жестами и управляющими функциями и сохранено первое отношение отображения.

[0102] Жест может представлять собой действие в динамическом состоянии или действие в статическом состоянии. Когда жест представляет собой действие в динамическом состоянии, например, действие пользователя по рисованию круга, устройство управления может распознать жест в соответствии с траекторией движения жеста. Когда жест представляет собой действие в статическом состоянии, например, если пользователь показывает жест в форме "OK", устройство управления может распознать жест в соответствии с формой жеста. Жест может быть комбинацией действия в динамическом состоянии и действия в статическом состоянии. Например, если жест заключается в том, что пользователь, сначала показывает жест в форме "OK" и рисует круг, устройство управления распознает жест на основании обоих признаков, и формы жеста, и траектории движения жеста.

[0103] Со ссылкой на различные состояния жеста, установленное первое отношение отображения между жестами и управляющими функциями также меняется. Например, когда управляющее устройство распознает жест в соответствии с траекторией движения жеста, первое отношение отображения может быть отношением отображения между характерными траекториями, образующими жесты, и управляющими функциями; а когда управляющее устройство распознает жест в соответствии с формой жеста, первое отношение отображения может быть отношением отображения между характерными наборами точек, образующих формы жестов, и управляющими функциями.

[0104] Например, если жест представляет собой рисование круга и управляющая функция, соответствующая жесту, является действием включения, то поскольку характерная траектория при рисовании круга является круговой траекторией, первое установленное отношение отображения является отношением отображения между круговой траекторией и действием включения.

[0105] Однако, например, если жест имеет форму "OK" и управляющая функция, соответствующая жесту, является действием отключения, может быть получен набор точек профиля, образующий форму жеста "OK", и точки профиля в наборе могут быть использованы в качестве характерного набора точек формы жеста "OK". В данном случае установленное первое отношение отображения является отношением отображения между набором точек профиля формы жеста "OK" и действием отключения.

[0106] Первое отношение отображения между жестами и управляющими функциями может быть установлено следующими способами:

[0107] Первый способ: первое отношение отображения между жестами и управляющими функциями предварительно определено при доставке управляющего устройства с завода.

[0108] В данном способе первое отображение отношения предварительно определено, когда устройство управления доставлено с завода; и впоследствии, когда управляемые устройства оперируются, они управляются с использованием управляющего устройства в соответствии с первым отношением отображения, предварительно определенным во время доставки управляющего устройства с завода. Например, если при доставке управляющего устройства с завода команда включения была установлена так, чтобы соответствовать рисованию круга, управляющее устройство оперирует и управляет управляемыми устройствами с помощью рисования круга для выполнения действия включения.

[0109] Дополнительно несколько управляемых устройств обычно может находиться в одной и той же локальной сети и управляемые устройства обычно могут обладать одной и той же управляющей функцией. Например, функцией разрешения, функцией подтверждения, функцией отключения или тому подобное. Чтобы облегчить пользователю оперирование и управление одной и той же управляющей функцией различными управляемыми устройствами, в варианте осуществления настоящего раскрытия при определении первого отношения отображения один и тот же жест может быть задан для оперирования и управления одной и той же управляющей функцией различных управляемых устройств.

[0110] Например, что касается действия по увеличению громкости интеллектуального телевизора, действия по увеличению громкости интеллектуального радио, действия по увеличению температуры интеллектуального кондиционера или тому подобного, такие действия могут быть заданы так, чтобы соответствовать одному и тому же жесту; что касается действия "подтверждение" в различных управляемых устройствах, такое действие также может быть задано, чтобы соответствовать одному и тому же жесту; что касается командных действий, например, действий "вверх", "вниз", "влево", "вправо" и подобных направлений, такие действия также могут быть заданы, чтобы соответствовать одному и тому же жесту.

[0111] Задавая одну и ту же функцию в различных управляемых устройствах, чтобы использовать один и тот же жест, пользователь может оперировать и управлять одной и той же функцией в различных управляемых устройствах, используя один и тот же жест. По сравнению со сценарием предшествующего уровня техники, в котором одна и та же управляющая функция в различных управляемых устройствах оперируется и управляется с помощью использования различных жестов, способ оперирования и управления в соответствии с представленным раскрытием является простым и времясберегающим.

[0112] Второй способ: после того как управляющее устройство инсталлировано, в соответствии с действиями пользователя вводится первое отношение отображения между жестами и управляющими функциями.

[0113] В данном способе, когда управляющее устройство инсталлировано в локальной сети, первое отношение отображения определяется в соответствии с действиями пользователя в локальной сети. Например, после того как управляющее устройство заново добавлено в дом A, управляющее устройство может сначала осуществить поиск всех управляющих функций всех управляемых устройств в доме A, и все найденные управляющие функции отобразятся на экране. Дополнительно управляющее устройство может дать пользователю подсказку ввести жест, соответствующий каждой из управляющих функций, отобразив подсказку на экране. После того как обнаружено, что пользователь выбрал управляющую функцию, вводится жест, определенный пользователем в соответствии с управляющей функцией, и отношение отображения между жестом и управляющей функцией сохраняется. Вышеупомянутое действие по введению жеста выполняется для каждой из управляющих функций. Следовательно первое отношение отображения между всеми управляющими функциями и соответствующими им жестами установлено.

[0114] Дополнительно пользователю может быть дана голосовая подсказка для импорта жеста, соответствующего каждой из управляющих функций. Например, после того как все управляющие функции найдены, каждый раз одна управляющая функция озвучивается речевым сообщением; и после подтверждения того, что пользователь ввел жест, соответствующий управляющей функции, без остановки речевым сообщением озвучивается следующая управляющая функция и процесс продолжается жестом, соответствующим следующей управляющей функции.

[0115] Когда первое отношение отображения установлено данным способом, введенный жест может быть применен к управляемому устройству или может быть применен к некоторым управляемым устройствам, имеющим одну и ту же управляющую функцию. Однако, что касается случая, когда различающиеся управляемые устройства имеют одну и ту же управляющую функцию, с целью создан
