Реферат

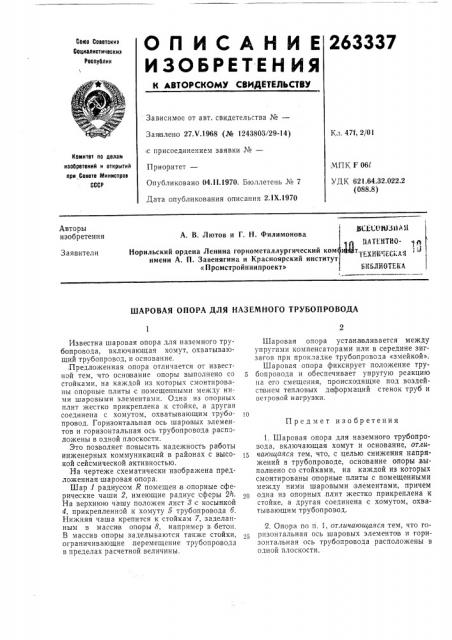

ОП И САН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

263337

Союз Соеетскиз

Социалистическиз

Республик

Зависимое от авт. свидетельства №вЂ”

Зая вл ено 27.Ч.1968 (№ 1243803/29-14) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 04,II.1970. Бюллетень № 7

Дата опубликования описания 2.1Х.1970

Кл. 47f, 2/01

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК Г 06l

УДК 621.64.32.022.2 (088.8) Авторы изобретения

ЗС1;СОЮЗ11А }1

А. В. Лютов и Г. Н. Филимонова

1ИТЕ11тИ0 1 ЕХНЫЕИ" ля

Норильский ордена Ленина горнометаллургический ком имени А. П. Завенягина и Красноярский институт

«Промстройниипроект»

Заявители

БЫЛИОТЕЕА

ШАРОВАЯ ОПОРА ДЛЯ НАЗЕМНОГО ТРУБОПРОВОДА

Предмет изобретения

Известна шаровая опора для наземного трубопровода, включающая хомут, охватывающий трубопровод, и основание. ,Предложенная опора отличается от известной тем, что основание опоры выполнено со стойками, на каждой из которых смонтированы опорные плиты с помещенными между ними шаровыми элементами. Одна из опорных плит жестко прикреплена .к стойке, а другая соединена с хомутом, охватывающим трубопровод. Горизонтальная ось шаровых элементов и горизонтальная ось трубопровода расположены в одной плоскости.

Это позволяет повысить надежность работы инженерных коммуникаций в районах с высо- 1.-, кой сейсмической активностью.

На чертеже схематически изображена предложенная .шаровая опора.

Шар 1 радиусом R помещен .в опорные сферические чаши 2, имеющие радиус сферы 2 т.

На верхнюю чашу положен лист 8 с косынкой

4, прикрепленной к хомуту 5 трубопровода б.

Нижняя чаша крепится к стойкам 7, заделанным в масси|в опоры 8, например в бетон.

В массив опоры заделываются также стойки, ограничивающие .перемещение трубопровода в пределах расчетной величины.

Шаровая опора устана|вливается между упругими компенсаторами или в середине зигзагов при прокладке трубопровода «змейкой».

Шаровая опора фиксирует положение трубопровода и обеспечивает упругую реакцию на его смещения, происходящие под воздейст вием тепловых деформаций стенок труб и ветровой нагрузки.

1. Шаровая опора для наземного тру бопровода, включающая хомут и основание, отличающаяся тем, что, с целью снижения напряжений B трубопроводе, осно вание опоры выполнено со стойками, на каждой из которых смонтированы опорные плиты с помещенными между ними шаровыми элементами, причем одна из опорных, плит жестко прикреплена к стойке, а другая соединена с хомутом, охватывающим трубопровод.

2. Опора по и. 1, отличающаяся тем, что горизонтальная ось шаровых элементов и горизонтальная ось трубопровода расположены в одной плоскости.
