Устройство для обработки почвы

Устройство для обработки почвы

Иллюстрации

Показать все

Реферат

Изобретение относится к сельскохозяйственному машиностроению, в частности к техническим средствам для основной безотвальной обработки почвы.

Известен почвообрабатывающий рабочий орган, содержащий стойку с плоскорежущей лапой и установленный на вертикальной оси ротационный рабочий орган, ролик с почвозацепами, расположенный за лапой, вал ролика кинематически связан с осью ротационного рабочего органа (SU а.с. №1542439, МКИ А01В 35/26, 49/02, 1990 г.).

Недостатком известного почвообрабатывающего органа является забивание почвой передачи привода ножа, неполное крошение, неравномерность обработки, выброс комьев на поверхность почвы.

Наиболее близким по технической сущности к заявляемому устройству является выбранное в качестве прототипа устройство для обработки, содержащее установленные на раме культиваторные лапы. Позади лап установлен присоединенный к раме каток с зубьями (Патент РФ №2123246, МПК А01В 49/02, 1998 г.)

Недостатком известного устройства является низкое качество обработки почвы, ухудшение водовоздушного баланса в почве.

Технической задачей предлагаемого изобретения является повышение качества обработки почвы и снижение расхода горючего.

Поставленная техническая задача достигается тем, что устройство для обработки почвы, содержащее установленные на раме культиваторные лапы, согласно изобретению снабжено жестко закрепленными на раме с возможностью демонтажа тремя секциями, первая и третья из которых складывающиеся и выполнены в виде трех рам, передние рамы выполнены с четырьмя щелевателями в виде вертикально установленных дисков с расстоянием между собой равным ширине захвата лапы культиватора и рабочей глубиной, вдвое превышающей рабочую глубину культиваторной лапы, средние рамы - с двумя стойками с культиваторными лапами, а задние рамы - с одной стойкой с лапой с перекрытием лап средней секции на 2...4 см, по бокам задней рамы при помощи кронштейнов закреплен вал с игольчатым измельчителем и зубовая борона, ширина измельчителя и бороны равна ширине трех лап с учетом их перекрытия, вторая секция - базовая - выполнена со сницей, опорными и транспортными колесами и тремя рамами, передняя рама аналогична передней раме первой и третьей секций, на второй раме закреплена одна стойка с лапой, а на задней раме размещены четыре культиваторных лапы, игольчатый измельчитель и борона, при этом две средние лапы расположены с перекрытием 2…4 см лапы второй рамы, ширина захвата игольчатого измельчителя и зубовой бороны равна ширине пяти культиваторных лап с учетом их перекрытия, а глубина обработки равна рабочей глубине лапы культиватора. Изобретение поясняется чертежами.

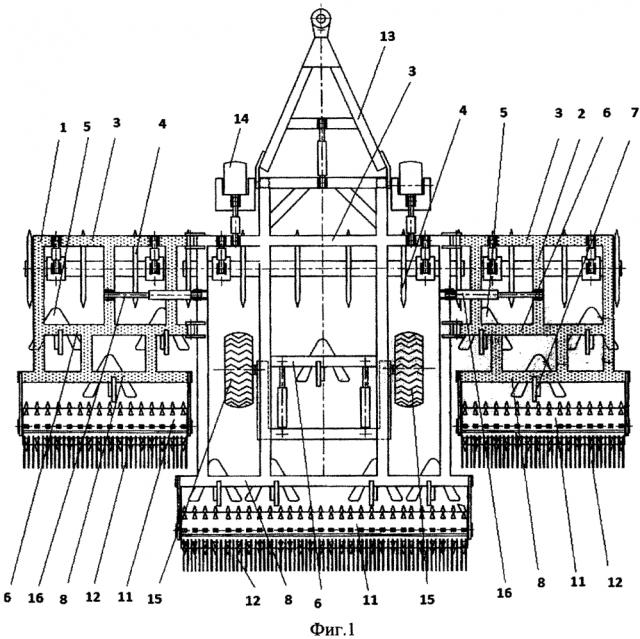

На фиг. 1 показано устройство для обработки почвы (вид сверху); на фиг. 2 – то же, вид сбоку.

Устройство для обработки почвы содержит жестко закрепленные на раме с возможностью демонтажа три секции. Первая 1 и третья 2 секции складывающиеся и выполнены в виде трех рам. Передние рамы 3 выполнены с четырьмя щелевателями 4 в виде вертикально установленных дисков с расстоянием между ними равным ширине захвата лапы 5 культиватора и рабочей глубиной, вдвое превышающей рабочую глубину культиваторной лапы 5. Средние рамы 6 выполнены с двумя стойками 7 с культиваторными лапами 5. Задние рамы 8 выполнены с одной стойкой 7 с лапой 5 с перекрытием лап 5 средней секции на 2...4 см. По бокам задней рамы 8 при помощи кронштейнов 9 закреплен вал 10 с игольчатым измельчителем 11 и зубовая борона 12. Ширина измельчителя 11 и бороны 12 равна ширине трех лап 5 с учетом их перекрытия.

Вторая секция - базовая - выполнена со сницей 13, опорными 14 и транспортными колесами 15 и тремя рамами. Передняя ее рама 3 аналогична передней раме первой 1 и третьей секций 3. На второй раме 6 закреплена одна стойка 7 с лапой 5, а на задней раме 8 размещены четыре культиваторных лапы 5, игольчатый измельчитель 11 и борона 12. Две средние лапы 5 задней рамы 8 расположены с перекрытием 2...4 см лапы 5 второй рамы 6. Ширина захвата игольчатого измельчителя 11 и зубовой бороны 12 равна ширине пяти культиваторных лап 5 с учетом их перекрытия. Глубина обработки игольчатого измельчителя 11 и зубовой бороны 12 равна рабочей глубине лапы 5 культиватора.

Наличие щелевателей 4 облегчает работу лапы 5 культиватора, позволяет более эффективно уничтожать сорную растительность и снизить энергозатраты на обработку почвы.

Щелевание на глубину, вдвое превышающую глубину культивации, обеспечит улучшение водовоздушного режима в глубоких слоях почвы.

Размещение культиваторных лап 5 с перекрытием позволит проводить обработку почвы без огрехов.

Размещение измельчителя 11 и зубовой бороны 12 по всей ширине захвата культиватора позволяет качественно провести финишную обработку без разрушения структуры почвы.

Устройство для обработки почвы работает следующим образом.

При движении устройства щелеватели 4 в виде дисков разрезают почву в вертикальной плоскости, лапа 5 культиватора проводит безотвальное рыхление почвы с подрезанием сорной растительности, игольчатые измельчители 11 измельчают почву на глубину, равную рабочей глубине лапы 5 культиватора. Завершает обработку почвы зубовая борона 12, которая выравнивает почву.

Устройство для обработки почвы позволяет за один проход проводить щелевание почвы в вертикальной плоскости на глубину, вдвое превышающую глубину культивации, безотвальное рыхление почвы с подрезанием сорной растительности, дополнительное измельчение и боронование почвы на ширину, равную ширине культиватора.

Выполнение устройства для обработки почвы трехсекционным позволяет менять ширину захвата за счет складывающихся боковых секций при помощи гидроцилиндров 16.

Применение заявляемого устройства позволит улучшить качество обработки почвы, ее водовоздушный режим и сократить расход горючего.

Устройство для обработки почвы, содержащее установленные на раме культиваторные лапы, отличающееся тем, что оно снабжено жестко закрепленными на раме с возможностью демонтажа тремя секциями, первая и третья из которых складывающиеся и выполнены в виде трех рам, передние рамы выполнены с четырьмя щелевателями в виде вертикально установленных дисков с расстоянием между собой равным ширине захвата лапы культиватора и рабочей глубиной, вдвое превышающей рабочую глубину культиваторной лапы, средние рамы - с двумя стойками с культиваторными лапами, а задние рамы - с одной стойкой с лапой с перекрытием лап средней секции на 2-4 см, по бокам задней рамы при помощи кронштейнов закреплен вал с игольчатым измельчителем и зубовая борона, ширина измельчителя и бороны равна ширине трех лап с учетом их перекрытия, вторая секция - базовая - выполнена со сницей, опорными и транспортными колесами и тремя рамами, передняя рама аналогична передней раме первой и третьей секций, на второй раме закреплена одна стойка с лапой, а на задней раме размещены четыре культиваторных лапы, игольчатый измельчитель и борона, при этом две средние лапы расположены с перекрытием 2-4 см лапы второй рамы, ширина захвата игольчатого измельчителя и зубовой бороны равна ширине пяти культиваторных лап с учетом их перекрытия, а глубина обработки равна рабочей глубине лапы культиватора.
