Изобретение относится к беспроводной связи. Технический результат заключается в обеспечении возможности установления двойного соединения для беспроводного устройства, выполняемого в беспроводной сети связи. Беспроводное устройство соединяется с первым сетевым элементом через второй сетевой элемент. Второй сетевой элемент и беспроводное устройство осуществляют связь по первой беспроводной линии связи. Сетевые функции разделяются между первым сетевым элементом и вторым сетевым элементом. Способ содержит передачу запроса на соединение с третьим сетевым элементом, являющимся сетевым элементом-кандидатом для установления DC, передачу информации, идентифицирующей первый сетевой элемент, третьему сетевому элементу, и передачу идентификатора беспроводного устройства третьему сетевому элементу для обеспечения возможности установления двойного соединения для беспроводного устройства. 9 н. и 36 з.п. ф-лы, 30 ил.

Реферат

Область техники

Раскрытие, в общем, относится к возможности двойного соединения и конкретно относится к способам и устройству для поддержки установления возможности двойного соединения, где беспроводное устройство соединяется по первой линии связи и инициирует выбор второй линии связи.

Уровень техники

Развитая пакетная система (EPS) является развитым доменом с пакетной коммутацией проекта партнерства третьего поколения (3GPP). EPS включает в себя ядро пакетной сети (EPC) и развитую универсальную наземную сеть с радиодоступом (E-UTRAN). Фигура 1 показывает общий вид архитектуры EPC в контексте без роуминга, чья архитектура включает в себя шлюз пакетной сети передачи данных (PDN) (PGW), обслуживающий шлюз (SGW), функцию правил учета стоимости и политики (PCRF), сущность управления мобильностью (MME) и беспроводное устройство, также называемое пользовательским оборудованием (UE). Радиодоступ, E-UTRAN, состоит из одного или более eNodeB (eNB).

Фигура 2 показывает общую архитектуру E-UTRAN и включает в себя eNB, обеспечивающие согласования протоколов плоскости управления и плоскости пользователя E-UTRA по отношению к UE. Согласования управления плоскостью пользователя содержат протокол сходимости пакетных данных (PDCP), управление линией радиосвязи (RLC), управление доступом к среде (MAC) и физический уровень (PHY). Согласования управления плоскостью управления содержат управление радиоресурсами (RRC) в дополнение к перечисленным согласованиям управления плоскостью пользователя. eNB взаимосвязываются друг с другом посредством интерфейса X2. eNB также соединяются посредством интерфейса S1 с EPC, точнее с MME посредством интерфейса S1-MME и с SGW посредством интерфейса S1-U.

Основные части архитектур плоскости пользователя и плоскости управления EPC показаны на фигуре 3 и фигуре 4, соответственно.

Общий вид стандарта долгосрочного развития (LTE)

LTE использует ортогональное мультиплексирование деления частоты (OFDM) в нисходящей линии связи (DL) и расширенное OFDM с прямым преобразованием Фурье (DFT) в восходящей линии связи (UL). Таким образом, базовый физический ресурс DL LTE может рассматриваться в качестве частотно-временной решетки, как проиллюстрировано на фигуре 5, где каждый элемент ресурса соответствует одной поднесущей OFDM во время одного интервала символа OFDM.

Во временной области, передачи DL LTE организуются в радиокадры из 10 мс, каждый радиокадр состоит из десяти равных по размеру подкадров с длиной Tframe=1 мс (см. фигуру 6). Кроме того, выделение ресурсов в LTE типично описывается на примере блоков ресурсов (RB), где RB соответствует одному интервалу (0.5 мс) во временной области и 12 смежным поднесущим в частотной области. Пара из двух соседних RB в направлении времени (1.0 мс) известна как пара RB. RB пронумерованы в частотной области, начиная с 0 от одного конца ширины полосы пропускания системы. Понятие виртуальных RB (VRB) и физических RB (PRB), было представлено в LTE. Фактическое выделение ресурсов UE делается на примере пар VRB. Имеются два типа выделений ресурсов, локализованное и распределенное. В локализованном выделение ресурсов, пара VRB непосредственно отображается на пару PRB, следовательно два последовательных и локализованных VRB также размещаются в качестве последовательных PRB в частотной области. С другой стороны, распределенные VRB не отображаются на последовательные PRB в частотной области; посредством этого обеспечивая частотное разнесение для канала данных, переданного с использованием этих распределенных VRB.

Передачи DL динамически планируются, то есть, в каждом подкадре базовая станция передает информацию управления о том, каким терминалам передаются данные и после каких RB передаются данные в текущий подкадр DL. Эта сигнализация управления типично передается в первом 1, 2, 3 или 4 символах OFDM в каждом подкадре и количество n=1, 2, 3 или 4 известно как указатель формата управления (CFI). Подкадр DL также содержит в себе общие опорные символы (CRS), которые известны приемнику и используются для когерентной демодуляции, например, информации управления. Система DL с CFI=3 проиллюстрирована на фигуре 7.

Архитектура плоскости пользователя и управления LTE

Традиционные архитектуры протокола плоскости пользователя и управления, выделяющие радиоинтерфейс на стороне eNB, показаны на фигурах 8a и 8b. Плоскость пользователя и управления состоит из следующих уровней протокола и основной функциональности:

- Управление радиоресурсами, RRC (только плоскость управления)

- Вещание системной информации и для слоя без доступа (NAS) и для слоя доступа (AS)

- Пейджинговая связь

- Управление соединением RRC

- Выделение временных идентификаторов для UE

- Конфигурация радионосителя (радионосителей) сигнализации для соединения RRC

- Управление радионосителями

- Функции администрирования QoS

- Функции безопасности, включающие в себя администрирования ключей

- Функции мобильности, включающие в себя:

- Создание отчетов измерения UE и управление созданием отчетов

- Хэндовер (эстафетная передача)

- Выбор соты UE и повторный выбор, и управление выбором соты и повторным выбором

- Прямой перенос сообщения NAS на/от UE

- Протокол сходимости пакетных данных, PDCP

- Там существует одна сущность PDCP для каждого радионосителя для UE. PDCP используется и для плоскости управления (RRC) и для плоскости пользователя

- Основные функции плоскости управления, включающие в себя шифрование/дешифрование и защиту целостности

- Основные функции плоскости пользователя, включающие в себя шифрование/дешифрование, разуплотнение и сжатие заголовков с использованием помехоустойчивого сжатия заголовков (ROHC), и последовательную доставку, обнаружение дубликата и повторную передачу (в основном используемую во время хэндовера)

- Управление линией радиосвязи, RLC

- Уровень RLC обеспечивает службы для уровня PDCP и там существует одна сущность RLC для каждого радионосителя для UE

- Основные функции и для плоскости пользователя и управления включают в себя сегментацию или конкатенация, управление повторной передачей (с использованием автоматического запроса повторной передачи (ARQ), обнаружение дубликата и последовательную доставку более высоким уровням.

- Управление доступом к среде, MAC

- MAC обеспечивает службы к уровню RLC в форме логических каналов и выполняет отображение между этими логическими каналами и транспортными каналами

- Основные функции представляют собой: планирование DL и UL, создание отчетов информации планирования, повторные передачи с гибридным ARQ и мультиплексирование/демультиплексирование данных через несколько компонентных несущих для агрегации несущих

- Физический уровень, PHY

- PHY обеспечивает службы уровню MAC в форме транспортных каналов и управляет отображением транспортных каналов на физические каналы.

- Основные функции для DL, выполняемые eNB (OFDM), представляют собой:

- Отправку опорных сигналов DL

- Подробные этапы ("сверху вниз"): Введение CRC; сегментация блока кода и введение CRC из расчета на блок кода; канальное кодирование (турбокодирование); согласование скорости и обработка гибридного ARQ физического уровня; скремблирование уровня битов; модуляция данных (QPSK, 16QAM, или 64QAM); отображение антенны и обработка нескольких антенн; обработка OFDM, включающая в себя обратное быстрое преобразование Фурье (IFFT), и введение циклического префикса (CP), приводящее в результате к данным временной области, иногда упоминаемым как данные IQ или оцифрованные данные радиочастоты (RF); цифроаналоговое преобразование; усилитель мощности; и отправка на антенну.

- Основные функции для UL, выполняемые eNB (расширенное OFDM с DFT), представляют собой:

- Поддержку произвольного доступа

- Подробные этапы ("сверху вниз"): удаление CRC, слияние сегментов блока кода, канальное декодирование, согласование скорости и обработка гибридного ARQ физического уровня; дескремблирование уровня битов; демодуляция данных; обратное дискретное преобразование Фурье (IDFT); отображение антенны и обработка нескольких антенн; обработка OFDM, включающая в себя быстрое преобразование Фурье (FFT) и удаление CP; аналого-цифровое преобразование; усилитель мощности; и прием от антенны.

Описанная функциональность eNB может быть развернута по-разному. В одном примере, все уровни протокола и связанная функциональность развертываются в одном и том же физическом узле, включающем в себя антенну. Одним примером из этого является пико или фемто eNodeB. Другим примером развертывания является так называемое разделение на основной и удаленный блок. В этом случае, eNodeB делиться на основной блок и удаленный блок, которые также называются цифровым блоком (DU) и удаленным радиоблоком (RRU) соответственно. Основной блок или DU содержит в себе все уровни протокола, за исключением более низких частей уровня PHY, которые вместо этого размещаются в удаленном блоке или RRU. Разделение в PHY-уровне находится на уровне данных временной области (данных IQ, то есть, после/до IFFT/FFT и введения/удаления CP). Данные IQ пересылаются от основного блока к удаленному блоку по так называемому общему открытому радиоинтерфейсу (CPRI), который является высокоскоростным интерфейсом данных с малым временем задержки. Удаленный блок затем выполняет необходимое цифроаналоговое преобразование для создания аналоговых RF-данных, энергия усиливает аналоговые RF-данные и пересылает аналоговые данные RF антенне. В еще одном варианте развертывания, RRU и антенна совмещены, создавая так называемый радиоблок, интегрированный с антенной (AIR).

Агрегация несущих

Спецификации Rel-10 LTE были стандартизированы, поддерживая полосы пропускания компонентной несущей (CC) до 20 МГц, что является максимальной шириной полосы пропускания несущей Rel-8 LTE. Операция Rel-10 LTE более широкая, чем 20 МГц является возможной и проявляется как количество CC LTE терминалу Rel-10 LTE. Прямой путь для получения полос пропускания, шире, чем 20 МГц, осуществляется посредством агрегации несущих (CA). CA означает, что терминал Rel-10 LTE может принимать несколько CC, где CC имеют или по меньшей мере имеют возможность иметь одну и ту же структуру как несущая Rel-8. CA проиллюстрирована на фигуре 9. Стандарт Rel-10 поддерживает до пяти агрегированных CC, где каждая CC ограничивается в спецификациях RF тем, что имеет одну из шести полос пропускания, а именно 6, 15, 25, 50, 75 или 100 RB, соответствующий 1.4, 3, 5, 10, 15 и 20 МГц соответственно. Количество агрегированных CC так же как ширина полосы пропускания индивидуальных CC может отличаться для UL и DL. Симметричная конфигурация относится к случаю, когда количество CC в DL и UL является одинаковым, тогда как асимметричная конфигурация относится к случаю, когда количество CC является разным в DL и UL. Важно отметить, что количество CC, сконфигурированных в сети, может быть отличным от количества CC, видимых терминалом. Терминал, например, может поддерживать больше CC DL, чем CC UL, даже несмотря на то, что сеть предлагает одинаковое количество CC DL и UL.

CC также упоминаются как соты или соты обслуживания. Более конкретно, в сети LTE, соты, агрегированные терминалом, обозначены как первичная сота обслуживания (PCell) и вторичная сота обслуживания (SCell). Cота обслуживания терминала содержит и PCell и одну или более SCell. Все UE имеет одну PCell. То какая сота является PCell UE, является специфическим для терминала и учитывается как "более важное", то есть, существенная сигнализация управления и другая важная сигнализация типично управляется через PCell. Сигнализация управления UL всегда отправляется на PCell UE. Компонентная несущая, сконфигурированная в качестве PCell является первичной CC, тогда как все другие CC являются SCell. UE может отправлять и принимать данные и на PCell и SCell. Для сигнализации управления, такой как команды планирования, также возможна конфигурация, при которой она может быть передана и принята только на PCell. Однако, команды также допустимы для SCell, и команды могут иметь конфигурацию, при которой они могут быть переданы и приняты как на PCell так и на SCell. Вне зависимости от режима операции, UE только необходимо будет считывать канал вещания для того, чтобы извлекать параметры системной информации на первичной компонентной несущей (PCC). Системная информация, связанная с вторичной компонентной несущей (несущими) (SCC), может быть обеспечена UE в назначенных сообщениях RRC. Во время исходного доступа, терминал Rel-10 LTE поступает аналогично терминалу Rel-8 LTE. Однако, после успешного соединения с сетью, терминал Rel-10 может - в зависимости от своих собственных способностей и сети - быть сконфигурированным с дополнительными сотами обслуживания в UL и DL. Конфигурация основана на RRC. Вследствие тяжелой сигнализации, а точнее медленной скорости сигнализации RRC, предполагается, что терминал может быть сконфигурирован с несколькими сотами обслуживания, даже если не все из них в настоящий момент используются. В сущности, CA LTE поддерживает эффективное использование нескольких несущих, позволяя отправление и прием данных по всем несущим. Поддерживается планирование перекрестных несущих, избегая необходимость для UE прослушивать все каналы планирования несущих все время. Решение полагается на жесткую временную синхронизацию между несущими.

Возможность двойного соединения Rel-12 LTE

Возможность двойного соединения (DC) является решением, в настоящий момент приводящимся к стандарту посредством 3GPP, для поддержки соединения UE с несколькими несущими, чтобы отправлять и принимать данные на нескольких несущих в одно и то же время. Нижеследующее является описанием общего вида DC на основе стандарта 3GPP. E-UTRAN поддерживает операцию DC, посредством чего UE с несколькими приемниками и передатчиками, которое находится в режиме RRC_CONNECTED, сконфигурировано с возможностью использования радиоресурсов, обеспечиваемых двумя отличающимися планировщиками, найденными в двух eNB, взаимосвязанных по неидеальной обратной транзитной сети через X2. eNB, вовлеченные в DC, для некоторого UE могут принимать на себя две различные роли. eNB может действовать или как главный eNB (MeNB), или как вспомогательный eNB (SeNB). В DC, UE соединяется с одним MeNB и одним SeNB. Архитектура протокола радиосвязи, которую использует конкретный носитель, зависит от того, как настроен носитель. Существуют три альтернативы: носитель группы главных сот (MCG), носитель группы вспомогательных сот (SCG) и разделенный носитель. Эти три альтернативы изображены на фигуре 10. Радионосители сигнализации (SRB) всегда находятся в носителе MCG и поэтому используют только радиоресурсы, обеспеченные посредством MeNB. Следует отметить, что DC также может быть описана с возможностью иметь по меньшей мере один носитель, сконфигурированный с возможностью использования радиоресурсов, обеспеченных посредством SeNB.

Сигнализация плоскости управления между eNB для DC выполняется посредством сигнализации интерфейса X2. Сигнализация плоскости управления по отношению к MME выполняется посредством сигнализации интерфейса S1. Имеется только одно соединение S1-MME на UE между MeNB и MME. Каждый eNB должен быть способен независимо управлять UE, то есть, обеспечивать PCell одному UE, обеспечивая SCell для SCG другому. Каждый eNB, вовлеченный в DC для некоторого UE, владеет своими радиоресурсами и первоначально является ответственным за выделение радиоресурсов своих сот. Координация между MeNB и SeNB выполняется посредством сигнализации интерфейса X2. Фигура 11 показывает возможность соединения плоскости управления (C-plane) eNB, вовлеченных в DC для некоторого UE. MeNB является C-plane, соединенной с MME через S1-MME, MeNB и SeNB взаимосвязаны через X2-C. Фигура 12 показывает возможность соединения плоскости пользователя (U-plane) eNB, вовлеченных в DC для некоторого UE. Возможность соединения U-plane зависит от сконфигурированной опции носителя. Для носителей MCG, MeNB является U-plane, соединенной с S-GW через S1-U, и SeNB не вовлечен в транспортировку данных плоскости пользователя. Для разделенных носителей, MeNB является U-plane, соединенной с S-GW через S1-U и в дополнение, MeNB и SeNB взаимосвязаны через X2-U. Для носителей SCG, SeNB непосредственно соединяется с S-GW через S1-U.

Централизация функциональности сети с радиодоступом (E-UTRAN)

Возможное будущее развитие текущей архитектуры сети с радиодоступом (RAN) было рассмотрено. От начальной точки в макро-топологии, основанной на объектах, введение сот с малой мощностью, развитие транспортной сети между различными объектами базовых радиостанций, развитие аппаратного обеспечения базовых радиостанций и увеличенная необходимость в вычислительной мощности для предоставления некоторых примеров, дали начало новым проблемам и возможностям. Несколько стратегий предложены для архитектуры RAN, затрагивая иногда различные направления. Некоторые стратегии, такие как улучшение координации, улучшение объединения аппаратного обеспечения, улучшение энергосбережения и развитие обратной/прямой транзитной сети, работают в пользу более централизованного развертывания. В то же время, другие стратегии работают по отношению к децентрализации, например, требования очень малого времени ожидания для некоторых случаев использования 5G, например, важные приложения связи типа машины (MTC). Термины прямая и обратная транзитная сеть используются в связи с базовой станцией. Традиционным определением для прямой транзитной сети является волоконно-оптическая линия связи на основе CPRI между основным блоком и удаленным блоком полосы частот передачи. Обратная транзитная сеть относится к транспортной сети, используемой для S1/X2-интерфейсов.

Недавнее развитие в технологиях обратной/прямой транзитной сети действительно открыло возможность централизовать полосу частот передачи, часто упоминаемую как C-RAN. C-RAN является термином, который может быть интерпретирован по-разному. Иногда он означает "отель для полос частот передачи" как решения, в которых полосы частот передачи из многих объектов совместно располагаются в центральном объекте, хотя не имеется ни одного жесткого соединения и быстрого обмена данными между блоками полосы частот передачи. Наиболее общей интерпретацией C-RAN возможно является "централизованная RAN", где имеется по меньшей мере некоторая координация между полосами частот передачи. Потенциально привлекательным решением является более маленькая централизованная RAN, которая основана на макро-базовой станции и узлах более малой мощности, покрываемых посредством нее. В такой конфигурации, жесткая координация между макро и маломощными узлами часто может давать значительное улучшение. Термин "координированная RAN" является часто используемой интерпретацией C-RAN, которая фокусируется на улучшении координации централизации. Другие более футуристические интерпретации C-RAN включают в себя решения "виртуализированной" и основанной на "облаке" RAN, где функциональность радиосети поддерживается на типичном аппаратном обеспечении, таком как процессоры общего назначения и возможно в качестве виртуальных машин.

Централизованное развертывание может возбуждаться одной или несколькими силами, например, возможной простотой обслуживания, обновлением и меньшей необходимостью в объектах, а так же получением улучшения координации. Общим заблуждением является то, что имеется большое улучшение объединения и соответствующее сохранение аппаратного обеспечения, которое должно быть сделано централизацией. Улучшение объединения является большим в отношении первого количества объединенных сот, но затем быстро уменьшается. Одним ключевым преимуществом в обладании полос частот передачи из большого количества совмещенных и взаимосвязанных объектов является жесткая координация, которая это позволяет. Примерами этого являются координированная мультиточка (CoMP) UL и объединение нескольких секторов и/или несущих в одну соту. Улучшение этих признаков иногда может быть значительным относительно улучшения схем координации элемента с потерями, таких как например, усовершенствованная координация взаимного влияния между сотами (eICIC), которая может быть сделана на стандартных интерфейсах (X2) без совмещения полосы частот передачи.

Привлекательным развертыванием C-RAN в перспективе улучшения координации является C-RAN, возведенная вокруг более большого макро-объекта, обычно с несколькими полосами частот, и некоторого количества радиостанций с более малой мощностью, покрываемых посредством макро-объекта, которые жестко интегрированы в макро по высокоскоростному межсоединению. Ожидается, что наибольшие улучшения будут видны в сценариях развертывания, например, для стадионов и торговых комплексов. Важным соображением для какого-либо развертывания C-RAN является транспорт по прямой транзитной сети, то есть, соединение между централизованной частью полосы частот передачи и радиостанциями, иногда упоминаемое как "первая миля". Стоимость прямой транзитной сети, которая меняется весьма сильно между рынками, должна быть сбалансирована относительно преимуществ.

Сущность изобретения

Проблемы

Обсуждения в индустрии беспроводных средств связи, ведущиеся на различных форумах, по всей видимости продвигаются в направлении, где функциональная архитектура сети с радиодоступом 5G должна быть разработана достаточно гибко для развертывания на различных платформах аппаратного обеспечения и возможно на различных объектах в сети. Было предложено функциональное разделение, как проиллюстрировано на фигуре 13. В этом примере, функции RAN классифицируются на синхронные функции (SF) и асинхронные функции (AF). Асинхронные функции являются функциями со свободными временными ограничениями, и синхронные функции типично исполняют критическую по времени функциональность. Синхронные сетевые функции имеют требования в отношении выбора времени обработки, которые строго зависят от выбора времени лини радиосвязи, используемой для осуществления связи с беспроводным устройством. Асинхронные сетевые функции имеют требования в отношении выбора времени обработки, независимые строго от выбора времени линии радиосвязи или даже независимые от выбора времени линии радиосвязи. Синхронные функции могут быть размещены в логическом узле, называемом eNB-s, и асинхронные функции могут быть размещены в логическом узле, называемом eNB-a. Примеры функций, ассоциированных с eNB-s, то есть, синхронные функции, размещаются в сетевом элементе рядом с воздушным интерфейсом. Синхронные функции сформируют то, что называется группой синхронных функций (SFG). Примеры асинхронных функций, ассоциированных с eNB-a, могут быть гибко приведены в качестве примера или в сетевом элементе, близком к воздушному интерфейсу, то есть, в таком же сетевом элементе как eNB-s, или в других сетевых элементах, таких как стационарные сетевые узлы (FNN). Если предполагается, что функции являются функциями E-UTRAN, разделение функций может привести к функциональной архитектуре для плоскости пользователя и плоскости управления, проиллюстрированной на фигуре 14a и 14b, где будет нужен один новый интерфейс.

Для того, чтобы поддерживать возможности DC или мульти-соединения, как например агрегация плоскости пользователя для агрегированных скоростей передачи данных, или разнесение плоскости пользователя/управления, например, для надежности и быстрой коммутации пакетов, примеры асинхронных функций могут быть сделаны общими с несколькими примерами синхронных функций. Другими словами, один и тот же пример, ассоциированный с функциями eNB-a, может управлять несколькими примерами, ассоциированными с функцией eNB-s. В случае текущей функциональности LTE (см. раздел "архитектура плоскости пользователя и управления LTE" выше по тексту), это может привести к общим примерам для функций PDCP и RRC, ассоциированных с N несколькими примерами RLC/MAC/PHY. N является количеством узлов, с которыми UE может быть соединено в одно и то же время. Один пример сценария проиллюстрирован на фигуре 15, где UE соединяется и через сетевой элемент eNB-s1 и сетевой элемент eNB-s2 с сетевым элементом eNB-a. Сетевой элемент eNB-a в общем содержит в себе асинхронные функции, то есть, протоколы, которые являются общими и для плоскости управления (RRC и PDCP) и плоскости пользователя (PDCP).

Предполагается, что радиодоступы 5G будут составлены несколькими воздушными интерфейсами, например, вариантами воздушных интерфейсов или воздушными интерфейсами для различных RAT. Эти несколько воздушных интерфейсов могут быть жестко интегрированы, что означает, что возможно иметь общие примеры функций для нескольких воздушных интерфейсов. Также предполагается, что один из воздушных интерфейсов в сценарии 5G может быть совместимым с LTE, например, развитием LTE, в то время как другой является несовместимым с LTE. Поэтому, для того, чтобы обратиться к такой архитектуре, интегрированной с несколькими RAT, сценарий мульти-соединения должен поддерживать сетевые элементы из различных технологий доступа. Несовместимые с LTE сетевые элементы, вероятно будут поддерживать различные протоколы более низкого уровня, в отличие от поддержки сетевых элементов, совместимых с LTE, например, вследствие высоких частот сеть 5G должна работать и требуется подойти к решению новых случаев использования. Поэтому, стандартизованная CA между LTE и новыми радиодоступами 5G может быть невозможна. Стандартизованное решение DC содержит в себе различные ступени агрегации плоскости пользователя, но никаких средств для плоскости двойного управления между двумя различными несущими LTE или между совместимыми с LTE и несовместимыми с LTE несущими.

Поэтому, предварительно описанное функциональное разделение между eNB-a и eNB-s может быть расширено, так что один и тот же пример асинхронных функций задается для нескольких воздушных интерфейсов, где UE может быть соединено с несколькими воздушными интерфейсами в одно и то же время или во время процедур мобильности. Несколько воздушных интерфейсов затем будут иметь различные синхронные функциональные группы на воздушный интерфейс, например, для совместимых с LTE и несовместимых с LTE частей радиодоступа 5G.

Разделение, проиллюстрированное на фигуре 13, может быть применено к DC между различными RAT, например, одной RAT LTE и одной RAT 5G. В этом случае, eNB-a может содержать в себе общую поддержку и для плоскости пользователя и управления для асинхронных функций. eNB-s для каждой RAT содержит в себе синхронные функции, таким образом обеспечивая возможность того, что синхронные функции являются специфическими в отношении RAT, например, различными для RAT LTE и RAT 5G. Такой сценарий показан на фигуре 16, где eNB-a называется "5G & LTE eNB-a" и eNB-s называются "LTE eNB-s1" и "5G eNB-s2" соответственно.

Функциональное разделение и архитектура RAN, например, которая описана выше по тексту со ссылкой на фигуры 15 и 16, или любое другое функциональное разделение RAN, где группы функций приводятся в качестве примера в различных сетевых элементах, означает возможность иметь общий пример(ы) функции, ассоциированный с несколькими сетевыми элементами и/или линиями связи из одного и того же или нескольких воздушных интерфейсов. Однако не имеется ни одной известной процедуры для установления DC для беспроводного устройства в такой архитектуре RAN, когда есть беспроводное устройство, которое инициирует выбор второй линии связи для DC. Например, в примере сценария на фигуре 15, когда беспроводное устройство, соединенное через eNB-s1 с eNB-a по первой линии связи, хочет установить двойное соединение с eNB-s2 по второй линии связи, примеры eNB-a этого беспроводного устройства должны быть найдены для того, чтобы установить ассоциацию между eNB-s2 и eNB-a. Ассоциирование необходимо, например, для обеспечения возможности eNB-s2 загружать специфическую для UE информацию.

Задачей может быть облегчение или по меньшей мере сокращение одной или более из вышеупомянутых проблем. Задача и остальное достигаются способами, беспроводным устройством и сетевыми элементами согласно независимым пунктам формулы изобретения, и посредством вариантов осуществления согласно зависимым пунктам формулы изобретения.

Согласно первому аспекту, обеспечен способ для поддержки установления возможности двойного соединения для беспроводного устройства. Беспроводное устройство соединяется с первым сетевым элементом через второй сетевой элемент беспроводной сети связи. Второй сетевой элемент и беспроводное устройство осуществляют связь по первой беспроводной линии связи. Сетевые функции, обслуживающие беспроводное устройство, разделяются между первым сетевым элементом и вторым сетевым элементом. Способ выполняется в беспроводном устройстве и содержит передачу запроса на соединение с третьим сетевым элементом, который является сетевым элементом-кандидатом для установления возможности двойного соединения. Запрос передается третьему сетевому элементу по второй беспроводной линии связи. Способ также содержит передачу информации, идентифицирующей первый сетевой элемент, третьему сетевому элементу, так что третий сетевой элемент может устанавливать возможность соединения с первым сетевым элементом. Способ дополнительно содержит передачу идентификатора беспроводного устройства третьему сетевому элементу для обеспечения возможности установления возможности двойного соединения для беспроводного устройства.

Согласно второму аспекту, обеспечен способ для поддержки установления возможности двойного соединения для беспроводного устройства. Беспроводное устройство соединяется с первым сетевым элементом через второй сетевой элемент беспроводной сети связи, причем второй сетевой элемент и беспроводное устройство осуществляют связь по первой беспроводной линии связи. Сетевые функции, обслуживающие беспроводное устройство, разделяются между первым сетевым элементом и вторым сетевым элементом. Способ выполняется в третьем сетевом элементе, являющемся сетевым элементом-кандидатом для установления возможности двойного соединения для беспроводного устройства. Способ содержит прием запроса на соединение с третьим сетевым элементом. Запрос принимается от беспроводного устройства по второй беспроводной линии связи. Способ также содержит прием информации, идентифицирующей первый сетевой элемент, и идентификатора беспроводного устройства от беспроводного устройства, и установление возможности соединения с первым сетевым элементом с использованием информации, идентифицирующей первый сетевой элемент. Способ дополнительно содержит отправку указания первому сетевому элементу, что беспроводное устройство соединилось с третьим сетевым элементом, причем указание содержит идентификатор беспроводного устройства.

Согласно третьему аспекту, обеспечен способ для поддержки установления возможности двойного соединения для беспроводного устройства. Беспроводное устройство соединяется с первым сетевым элементом через второй сетевой элемент беспроводной сети связи. Второй сетевой элемент и беспроводное устройство осуществляют связь по первой беспроводной линии связи. Сетевые функции, обслуживающие беспроводное устройство, разделяются между первым сетевым элементом и вторым сетевым элементом. Третий сетевой элемент является сетевым элементом-кандидатом для установления возможности двойного соединения для беспроводного устройства. Третий сетевой элемент и беспроводное устройство осуществляют связь по второй беспроводной линии связи. Способ выполняется в первом сетевом элементе и содержит установление возможности соединения с третьим сетевым элементом после запроса от третьего сетевого элемента. Способ также содержит прием указания от третьего сетевого элемента, что беспроводное устройство соединилось с третьим сетевым элементом, причем указание содержит идентификатор беспроводного устройства. Способ дополнительно содержит определение для установления возможности двойного соединения для беспроводного устройства по первой и второй линиям связи, и извлечение информации, связанной с контекстом беспроводного устройства с использованием идентификатора беспроводного устройства. Способ также содержит передачу информации, связанной с контекстом, третьему сетевому элементу.

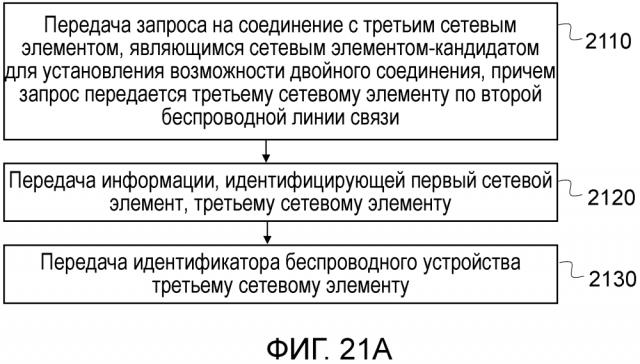

Согласно четвертому аспекту, обеспечено беспроводное устройство, сконфигурированное с возможностью поддержки установления возможности двойного соединения для беспроводного устройства. Беспроводное устройство соединяется с первым сетевым элементом через второй сетевой элемент беспроводной сети связи. Второй сетевой элемент и беспроводное устройство осуществляют связь по первой беспроводной линии связи. Сетевые функции, обслуживающие беспроводное устройство, разделяются между первым сетевым элементом и вторым сетевым элементом. Беспроводное устройство дополнительно сконфигурировано с возможностью передачи запроса на соединение с третьим сетевым элементом, являющимся сетевым элементом-кандидатом для установления возможности двойного соединения. Запрос передается третьему сетевому элементу по второй беспроводной линии связи. Беспроводное устройство также сконфигурировано с возможностью передачи информации, идентифицирующей первый сетевой элемент, третьему сетевому элементу, так что третий сетевой элемент может устанавливать возможность соединения с первым сетевым элементом. Беспроводное устройство дополнительно сконфигурировано с возможностью передачи идентификатора беспроводного устройства третьему сетевому элементу для обеспечения возможности установления возможности двойного соединения для беспроводного устройства.

Согласно пятому аспекту, третий сетевой элемент является сетевым элементом-кандидатом для установления возможности двойного соединения для беспроводного устройства. Третий сетевой элемент сконфигурирован с возможностью поддержки установления возможности двойного соединения. Беспроводное устройство способно соединяться с первым сетевым элементом через второй сетевой элемент беспроводной сети связи. Второй сетевой элемент и беспроводное устройство осуществляют связь по первой беспроводной линии связи. Сетевые функции, обслуживающие беспроводное устройство, разделяются между первым сетевым элементом и вторым сетевым элементом. Третий сетевой элемент сконфигурирован с возможностью приема запроса на соединение с третьим сетевым элементом, причем запрос принимается от беспроводного устройства по второй беспроводной линии связи. Третий сетевой элемент также сконфигурирован с возможностью приема информации, идентифицирующей первый сетевой элемент, и идентификатора беспроводного устройства от беспроводного устройства. Третий сетевой элемент дополнительно сконфигурирован с возможностью установления возможности соединения с первым сетевым элементом с использованием информации, идентифицирующей первый сетевой элемент, и отправки указания первому сетевому элементу, что беспроводное устройство соединилось с третьим сетевым элементом, причем указание содержит идентификатор беспроводного устройства.

Согласно шестому аспекту, первый сетевой элемент сконфигурирован с возможностью поддержки установления возможности двойного соединения для беспроводного устройства. Беспроводное устройство способно соединяться с первым сетевым элементом через второй сетевой элемент беспроводной сети связи. Второй сетевой элемент и беспроводное устройство осуществляют связь по первой беспроводной линии связи. Сетевые функции, обслуживающие беспроводное устройство, разделяются между первым сетевым элементом и вторым сетевым элементом. Третий сетевой элемент является сетевым элементом-кандидатом для установления возможности двойного соединения для беспроводного устройства. Третий сетевой элемент и беспроводное устройство осуществляют связь по второй беспроводной линии связи. Первый сетевой элемент сконфигурирован с возможностью установления возможности соединения с третьим сетевым элементом после запроса от третьего сетевого элемента, и приема указания от третьего сетевого элемента, что беспроводное устройство соединилось с третьим сетевым элементом, причем указание содержит идентификатор беспроводного устройства. Первый сетевой элемент дополнительно сконфигурирован с возможностью определения для установления возможности двойно
