Токарно-затыловочный станок
Иллюстрации
Реферат

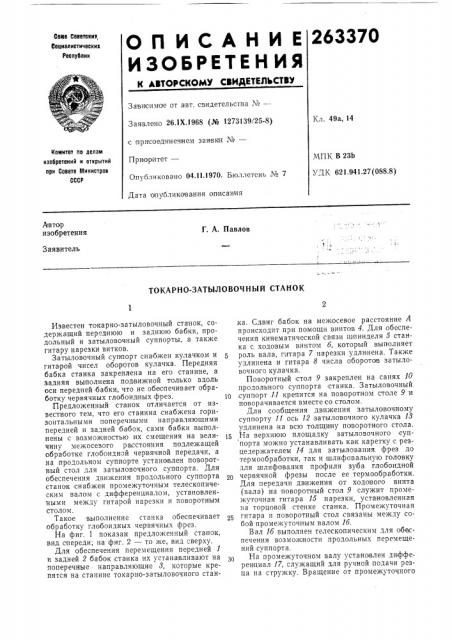

Севе Советских, Социалистических
Республик
263370
ОП ИСАНИ Е
ИЗОБРЕТЕН ИЯ
К МВТОРСКОНУ СВИДЕТЕЛЬСТВУ
За ви симое от а вт. свидетельства ¹â€”
Заявлено 26.1Х.1968 (№ 1273139/25-8) с .присоединен ием заявки №вЂ”
Приор и тетвЂ
Опубликовано 04.11.1970. Бюллетень ¹ 7
Кл. 49а, 14
Комитет по делам изобретений и открытий при Совете Министров
СССР
МПК В 23b
УДК 621.941 27(088 8) Дата опубликования описания
Автор изобретения
Г. А. Павлов
Заявитель
ТОКАРНО-ЗАТЫЛОВОЧНЪ|Й СТАНОК
Известен токарно-затыловочный станок, содержащий переднюю и заднюю бабки, продольный и затыловочный суппорты, а также гитару нарезки витков.
Затыловочный суп порт снабжен кулачком и гитарой чисел оборотов кулачка. Передняя бабка станка закреплена на его станине, а задняя выполнена подвижной только вдоль оси передней бабки, что не обеспечивает обработку червячных глобоидных фрез. 10 ,Предложенный станок отличается от известного тем, что его станина снабжена горизонтальными поперечными направляющими передней и задней бабок, сами бабки выполнены с возможностью их смещения на вели- 15 чину меяосевого ра сстояния подлежащей обработке глобоидной червячной передачи, а на продольном суппорте установлен поворотный стол для затыловочного суппорта. Для обеспечения движения продольного суппорта станок снабжен промежуточным телескопическим валом с дифференциалом, установленными между гитарой нарезки и поворотным столом.
Такое выполнение станка обеспечивает обработку глобоидных червячных фрез.
На фиг. 1 показан предложенный станок, вид спереди; на фиг. 2 — то же, вид сверху.
Для обеспечения перемещения передней 1 и задней 2 бабок, станка их устанавливают на поперечные направляющие 3, которые крепятся на станине токарно-затыловочного станка. Сдвиг бабок на межосевое расстояние А происходит при помощи винтов 4. Для обеспечения кинематической связи шпинделя 5 станка с ходовым винтом б, который выполняет роль вала, гитара 7 нарезки удлинена. Также удлинена и гитара 8 числа оборотов затыловочного кулачка.
Поворотный стол 9 закреплен на санях 10 продольного суппорта станка. Затыловочный суппорт 11 крепится на поворотном столе 9 и поворачивается вместе со столом.
Для сообщения движения затыловочному суппорту 11 ось 12 затыловочного кулачка 13 удлинена на всю толщину поворотного стола.
На верхнюю площадку затыловочного суппорта можно устанавливать как каретку с резцедержателем 14 для затылования фрез до термообработки, так и шлифовальную головку для шлифования профиля зураба глобоидной червячной фрезы после ее термообработки.
Для передачи движения от ходового винта (вала) на поворотный стол 9 служит промежуточная гитара 15 .нарезки, установленная на торцовой стенке станка. Промежуточная гитара и поворотный стол связаны между собой промежуточным валом 1б.
Вал 1б выполнен телескопическим для обеспечения возможности продольных перемещений суппорта.
На промежуточном валу установлен дифференциал 17, служащий для ручной подачи резца на стружку. Вращение от промежуточного
263370 вала передается на поворотный стол посредством червячной пары 18. Для обеспечения синхронности вращения затыло вочного кулачка и поворотного стола необходимо сообщить кулачку дополнительное вращение. Для этого служит гитара 19 спиралей.
Станок работает следующим образом.
Обрабатываемая фреза устанавливается в центрах токарно-заты.!овочпото станка. Для изготовления глобоидных червячных фрез передняя 1 и задняя 2 бабки токарно-затыловочного станка при помощи винтов сдвигаются па заданную величину межосевого расстояния А от оси вращения поворотного стола, после чего бабки 1, 2 закрепляются. Затыловочный суппорт установлен на поворотном столе и поворачивается вместе с ним. Вращение шпинделя станка и поворотного стола,согласовано. Во время работы поворот стола происходит только на длину 1 обрабатываемой фрезы с последующим возвратом холостым ходом. Для обработки глобоидных червячных фрез гитара 7 нарезки настраивается с учетом числа обрабатываемых зубцов фрезы. Гитара 8 числа оборотов настраивается, как обычно, с учетом числа стружечных канавок фрезы. Гитара 19 спиралей настраивается по специальным формулам.
Согласно расчетам устанавливаются сменные,ше!стерни на гитарах 7, 8, 19 и затыловочный кулачок с нужным падением затылка.
После настройки станка нарезание и затыло!вание профиля зуба глобоидной червячной
З фрезы производятся так же, как и изготовление цилиндрических червячных фрез и червяков.
Про;!i! ет изобретения
1О
Токарно-заTh!;Iово !ный cтанок, соде1)жащ!!Й переднюю и задшою бабки, продольный суппорт и затыловочный суппорт с кулачком и гитарой чисел оборотов последнего, а такжс
1; гитару нарезки витков, отличаюи ийся тем, что, с целью обеспечения обработки глобоидных червячных фрез, станина станка снабжена горизонтальными поперечными направляющими передней и задней бабок, которые выполнены с возможностью их смещения на величину межосевого расстояния подлежащей обработке глобоидной червячной передачи, а на продольном суппорте установлен поворотный стол для затыловочного суппорта, причем для обеспечения движения продольного суппорта станок снабжен промежуточным телескопическим валом с дифференциалом, устано вленным между гитарой нарезки и поворотным столом.
263370
Составитель Л. Кудрявцев
Техред А, А. Камышникова
Корректор А. И. Зимина
Редактор Левятов
Типография М 24 Главполиграфпрома, Москва, Г-19, ул. Маркса — Энгельса, 14.
Тн аж 480 Подписное
Заказ 358
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров
Москва, Раушская наб., д. 4/5.
