Оболочка монгольфьера

Оболочка монгольфьера

Иллюстрации

Показать все

Реферат

Изобретение относится к области воздухоплавания.

Известна оболочка монгольфьера, в стенке которой снизу выполнено круглое отверстие для входа нагретого горелкой воздуха [1]. Оболочка монгольфьера может иметь разнообразные формы и размеры.

В условиях полета известного монгольфьера с мягкой/жесткой оболочкой в темное время суток возрастает опасность столкновения с другим воздухоплавательным летательным аппаратом.

Задачей изобретения является повышение безопасности полета монгольфьера с мягкой/жесткой оболочкой.

Технический результат решения поставленной задачи достигается тем, что в оболочке монгольфьера, в стенке которой снизу выполнено круглое отверстие для входа нагретого горелкой воздуха, в полости оболочки размещены источники света, а ее стенка полностью/частично выполнена светопроницаемой. Стенка с внутренней стороны имеет участки со светоотражающим покрытием. Источники света расположены по окружности у края отверстия для входа нагретого горелкой воздуха. Источники света установлены в порядке чередования по цветовому излучению.

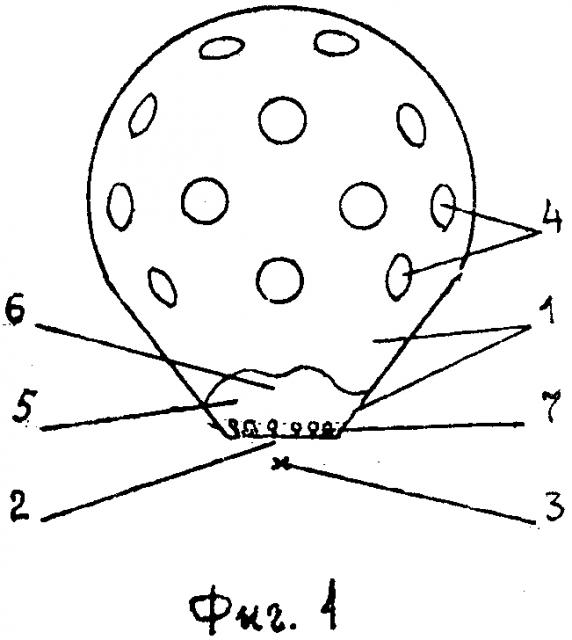

На фиг. 1 изображена оболочка монгольфьера, вид сбоку; на фиг. 2 - вид на фиг. 1 снизу; на фиг. 3 изображена схема расположения источника света в полости оболочки у края отверстия для входа нагретого горелкой воздуха.

Оболочка монгольфьера имеет стенку 1, в которой снизу выполнено круглое отверстие 2 для входа нагретого горелкой 3 воздуха. Стенка (мягкая, жесткая) может быть полностью светопроницаемой (не показана) или частично светопроницаемой, например, может иметь участки 4 в виде окон (фиг. 1 и 2). С внутренней стороны стенка может иметь участки 5 со светоотражающим покрытием. В полости 6 оболочки размещены источники 7 света, например по окружности у края 8 отверстия для входа нагретого горелкой воздуха. Источники света могут быть установлены в порядке чередования по цветовому излучению (например, белый, красный, белый и так далее). К краю отверстия для входа нагретого горелкой воздуха может быть прикреплен светоотражатель 9 (фиг. 3).

Из легкого мягкого/жесткого воздухонепроницаемого материала, например пластмассы, прорезиненной ткани, изготавливают оболочку монгольфьера, в стенке 1 которой снизу выполняют круглое отверстие 2 для входа нагретого горелкой 3 воздуха. Горелку (пучок горелок) для нагрева воздуха, подаваемого в оболочку монгольфьера, располагают по центру отверстия. Стенку выполняют полностью светопроницаемой (не показана) или частично светопроницаемой, например со светопроницаемыми участками 4 в виде окон (фиг. 1 и 2). С внутренней стороны на стенке выполняют участки 5 со светоотражающим покрытием. Изготавливают (приобретают) источники 7 света, например лампы светодиодные, излучающие белый и красный свет, соединяют их проводниками электрического тока и располагают по окружности у края 8 отверстия для входа нагретого горелкой воздуха в полость 6. Источники света устанавливают в порядке чередования по цветовому излучению. Изготавливают кольцевой формы светоотражатель 9, прикрепляют его к краю отверстия для входа нагретого горелкой воздуха (фиг. 3).

При полете монгольфьера с такой оболочкой в воздушной среде в темное время суток включают источники света. Световой поток от источников света поступает в полость оболочки, где отражается от участков стенки, имеющих светоотражающее покрытие, и выходит наружу через светопроницаемые участки в виде окон. Светоотражатель экономит световую энергию, направляя ее часть на светоотражающие участки. Полет монгольфьера с такой оболочкой может проходить в штатном режиме при включении источников света, излучающих белый свет. В случае нештатной ситуации, например надвигающейся опасности столкновения с другим летающим объектом, включают источники света, излучающие красный свет, изменяют высоту полета монгольфьера.

Изобретение повышает безопасность полета монгольфьера с такой оболочкой в темное время суток.

Источник информации

1. Энциклопедический словарь юного техника. Сост. Б.В. Зубков, С.В. Чумаков. - М.: Педагогика, 1980. - С. 84-85 (статья: Воздушный шар).

1. Оболочка монгольфьера, в полностью/частично светопроницаемой стенке которой снизу выполнено круглое отверстие для входа нагретого горелкой воздуха, а в ее полости размещены источники света, причем источники света расположены по окружности у края отверстия для входа нагретого горелкой воздуха.

2. Оболочка монгольфьера по п. 1, отличающаяся тем, что источники света установлены в порядке чередования по цветовому излучению.
