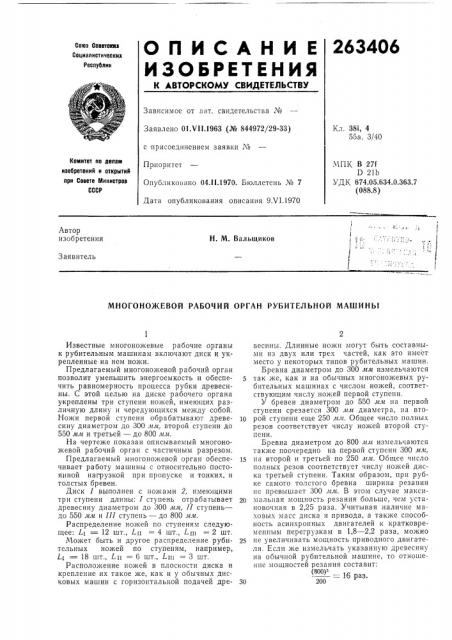

О П И С А Н И Е 263406
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Casereau
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 01.VI I.1963 (№ 844972/29-33) с присоединением заявки ¹
Приоритет
Опубликовано 04 11.1970. Бюллетень № 7
Дата опубликования описания 9Л 1,1970
Кл. 38(, 4
55а, 3/40
Комитет по делам изобретений и открытий при Совете тлинистров
СССР
МПК В 271
D 21b
УДК 674.05.634.0.363.7 (088.8) Автор изобретения
Н. М. Вальщиков
Заявитель
МНОГОНОЖЕВОЙ РАБОЧИЙ ОРГАН РУБИТЕЛЬНОЙ МАШИНЬ1
Известные многоножевые рабочие органы к рубительным машинам включают диск и укрепленные на нем ножи.
Предлагаемый многоножевой рабочий орган позволит уменьшить энергоемкость и обеспечить равномерность процесса рубки древесины. С этой целью на диске рабочего органа укреплены три ступени ножей, имеющих различную длину и чередующихся между собой.
Ножи первой ступени обрабатывают древесину диаметром до 300 лл, второй ступени до
550 мм и третьей — до 800 л м.
На чертеже показан описываемый многоножевой рабочий орган с частичным разрезом.
Предлагаемый многоножевой орган обеспечивает работу машины с относительно постоянной нагрузкой при пропуске и тонких, и толстых бревен.
Диск 1 выполнен с ножами 2, имеющими три ступени длины: I ступень отрабатывает древесину диаметром до 300 мм, II ступень— до 550 мм и П1 ступень — до 800 лм.
Распределение ножей по ступеням следующее: 1.т = 12 шт., Lп = 4 шт., Lш = 2 шт.
Может быть и друтое распределение рубительных ножей по ступеням, например, = 18 шт., Li< = б шт., Lrii = 3 шт.
Расположение ножей в плоскости диска и крепление их такое же, как и у обычных дисковых машин с горизонтальной подачей древесины. Длинные ножи могут быть составными из двух или трех частей, как это имеет место у некоторых типов рубительных машин.
Бревна диаметром до 300 мм измельчаются
5 так же, как и на обычных многоножевых рубительных машинах с числом ножей, соответствующим числу ножей первой ступени.
У бревен диаметром до 550 лтл на первой ступени срезается 300 лм диаметра, на вто10 рой ступени еще 250 лтл. Общее число полных резов соответствует числу ножей второй ступени.
Бревна диаметром до 800 лл измельчаются также поочередно на первой ступени 300 мл, 15 на второй и третьей по 250 л л. Общее число полных резов соответствует числу ножей диска третьей ступени. Таким образом, при рубке самого толстого бревна ширина резания не превышает 300 лсм. В этом случае макси20 мальная мощность резания больше, чем установочная в 2,25 раза. Учитывая наличие маховых масс диска и привода, а также способность асинхронных двигателей к кратковременным перегрузкам в 1,8 — 2,2 раза, можно
25 не увеличивать мощность приводного двигателя. Если же измельчать указанную древесину на обычной рубительной машине, то отношение мощностей резания составит:
=- 16 раз.
30 200
263406
Предмет изобретения б-б
Составитель В, Храмцова
Техред Т. П. Курилко
Корректор С. М. Сигал
Редактор Г. С. Кузьмина
Заказ 1334!11 Тираж 500 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Ыногоножевой рабочий орган рубительной машины, включающий диск и укрепленные на нем ножи, отличающийся тем, что, с целью уменьшения энергоемкости и обеспечения равномерности- процесса рубки древесины, на его диске укреплены имеющие различные длину и чередующиеся между собой три ступени ножей, первая из которых обеспечивает обработку древесины диаметром до 300 мм, вторая — до 550 мл и третья — до 800 мм.
