Способ отбелки волокнистых материалов

Способ отбелки волокнистых материалов

Иллюстрации

Показать все

Реферат

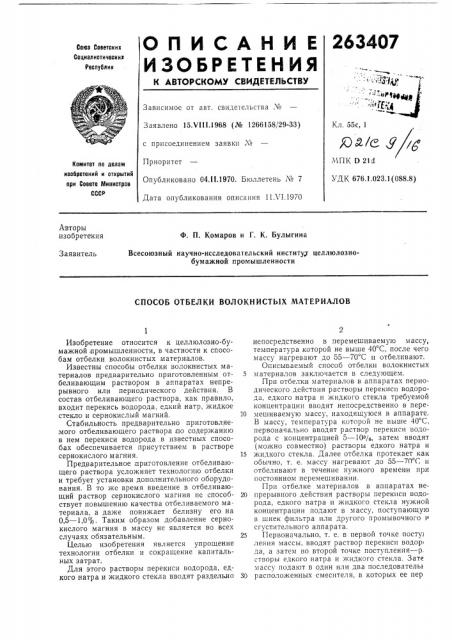

263407

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15.VIII.1968 (№ 1266158/29-33) с присоединением заявки ¹

Приоритет

Опубликовано 04.II.1970. Бюллетень ¹ 7

Дата опубликования описания 11Л 1.1970

Кл. 55с, 1

Л1ПК D 211, УДК 676.1.023.1(088.8) Комитет по делам изобретений и открытий при Совете 1т1ииистров

СССР

Авторы изобретения

Ф, П. Комаров и Г. К. Булыгина

Всесоюзный научно-исследовательский институт целлюлознобумажной промышленности

Заявитель

СПОСОБ ОТБЕЛКИ ВОЛОКНИСТЫХ МАТЕРИАЛОВ

Изобретение относится к целлюлозно-бумажной промышленности, в частности к способам отбелки волокнистых материалов.

Известны способы отбелки волокнистых материалов предварительно приготовленным отбеливающим раствором в аппаратах непрерывного или периодического действия. В состав отбеливающего раствора, как правило, входит перекись водорода, едкий натр, жидкое стекло и сернокислый магний.

Стабильность предварительно приготовляе,мого отбеливающего раствора по содержанию в нем перекиси водорода в известных способах обеспечивается присутствием в растворе сернокислого магния.

Предварительное, приготовление отбеливающего раствора усложняет технологию отбелки и требует установки дополнительного оборудования. В то же время введение в отбеливающий раствор сернокислого магния не способствует повышению качества отбеливаемого материала, а даже понижает белизну его на

0,5 — 1,0%. Таким образом добавление сернокислого магния в массу не является во всех случаях обязательным.

Целью изобретения является упрощение технологии отбелки и сокращение капитальных затрат.

Для этого растворы перекиси водорода, едкого натра и жидкого стекла вводят раздельно непосредственно в перемешиваемую массу, температура которой не выше 40 С, после чего массу нагревают до 55 — 70 С и отбеливают.

Описываемый способ отбелки волокнистых

5 материалов заключается в следующем.

Прп отбелки материалов в аппаратах периодического действия растворы перекиси водорода, едкого натра и жидкого стекла требуемой концентрации вводят непосредственно в пере10 мешиваемую массу, находящуюся в аппарате.

В массу, температура которой не выше 40 С, первоначально вводят раствор перекиси водорода с концентрацией 5 — 10 /<, затем вводят (можно совместно) растворы едкого натра и

15 жидкого стекла. Далее отбелка протекает как обычно, т. е. массу нагревают до 55 — 7П Г и отбеливают в течение нужного времени при постоянном перемешивании.

Прп отбелке материалов в аппаратах не20 прерывного действия растворы перекиси водорода, едкого натра и жидкого стекла нужной концентрации подают в массу, поступающую в шнек фильтра или другого промывочного v сгустительного аппарата.

25 Первоначально, т. е. в первой точке посту) ления массы, вводят раствор перекиси водор да, а затем во второй точке поступления — р, створы едкого натра и жидкого стекла. Зате массу подают в один или два последователы

30 расположенных смесителя, в которых ее пер

263407

A c

Предмет изобретения

Составитель М. Мясникова

Редактор Е. Г. Кравцова Техред Л. В. Куклина

Корректор Л. И, Гаврилова

Заказ 13Г5/15 Тираж 500 Подписное

LIHHHHH Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35 Раугиская наб., д. 4/5

Типография, пр. Сапунова, 2 мешивают и нагревают до 55 — 70 С. Из смесителя масса поступает в отбельный аппарат непрерывного действия, где ее отбеливают при обычных условиях.

Изобретение испытано в лабораторных и производственных условиях, результаты испытаний изложены в приведенных примерах.

П ри м е р 1. При отбелке небеленой сульфитной целлюлозы отбеливающим раствором, состоящим из перекиси водорода, едкого натра, жидкого стекла,и сернокислого магния за

3 час отбелки разложилось 52,3% заданного количества перекиси водорода. Белизна полученной целлюлозы составила 78 /о, разрывная длина отбеленной целлюлозы 8200 л, излом

2 800 двойных перегибов.

При отбелке с раздельной подачей реагентов непосредственно в массу и без добавления сернокислого магния за 3 час отоелки разложилось 67л/в заданного количества перекиси водорода. Белизна целлюлозы после отбелки составила 70о/о, разрывная длина отбеленной целлюлозы 8 100 м, излом 2 850 двойных перегибов.

П рим ер 2. При использовании перекиси водорода в последней ступени многоступенчатой отбелки сульфитной целлюлозы с подачей в массу отбеливающего раствора, состоящего ,из,перекиси водорода, едкого натра, жидкого стекла и сернокислого магния за 3 «ас отбелки разложилось 41,9>/в заданного количества пе5 рекиси водорода. Белизна полученной целлюлозы составила 89,5%, вязкость в 0,7в/и медноаммиачного раствора 312 ип.

При отбелке с раздельной подачей рсагечтов непосредственно в массу и без использования

10 сернокислого магния за 3 «ас отбелки разложилось 51 перекиси водорода, белизна целлюлозы после отбелки составила 90,0>/p, вязкость 320 мп.

Способ отбелки волокнистых материалов перекисью водорода в аппаратах непрерынного или периодического действия, отлича ощий20 ся тем, что, с целью упрощения технолсгии отбелки и сокращения капитальных затрат, растворы перекиси водорода, едкого патра и жидкого стекла вводят раздельно непосредственно в,перемешиваемую массу, имеющую

25 температуру не выше 40 С, после чего массу нагревают до температуры 55 — 70 С и отбеливают.
