Реферат

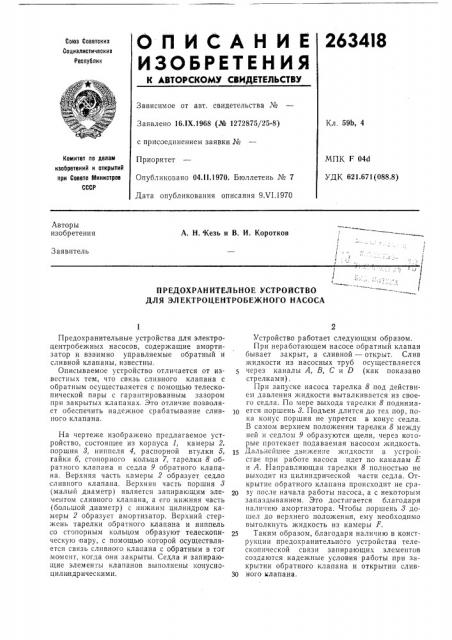

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

2634I8

Свез Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.IX.1968 (№ 1272875/25-8) Кл, 59b, 4 с присоединением заявки №

МПК F 04d

УДК 621.671(088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 04.II.1970. Бюллетень № 7

Дата опубликования описания 9Х1.1970

Авторы изобретения

А. Н. Кезь и В, И. Коротков

Заявитель

ПРЕДОХРАНИТЕЛЬНОЕ УСТРОЙСТВО

ДЛЯ ЭЛЕКТРОЦЕНТРОБЕЖНОГО НАСОСА

Предохранительные устройства для электроцентробежных насосов, содержащие амортизатор и взаимно управляемые обратный и сливной клапаны, известны.

Описываемое устройство отличается от известных тем, что связь сливного клапана с обратным осуществляется с помощью телескопической пары с гарантированным зазором при закрытых клапанах. Это отличие позволяет обеспечить надежное срабатывание сливного клапана.

На чертеже изображено предлагаемое устройство, состоящее из корпуса 1, камеры 2, поршня 8, ниппеля 4, распорной втулки 5, гайки б, стопорного кольца 7, тарелки 8 обратного клапана и седла 9 обратного клапана. Верхняя часть камеры 2 образует седло сливного клапана. Верхняя часть поршня 8 (малый диаметр) является запирающим элементом сливного клапана, à его нижняя часть (большой диаметр) с нижним цилиндром камеры 2 образует амортизатор. Верхний стержень тарелки обратного клапана и ниппель со стопорным кольцом образуют телескопическую пару, с помощью которой осуществляется связь сливного клапана с обратным в тот момент, когда они закрыты. Седла и запирающие элементы клапанов выполнены конусноцилиндрическими.

Устройство работает следующим образом.

При неработающем насосе обратный клапан бывает закрыт, а сливной — открыт. Слив жидкости из насосных труб осуществляется через каналы А, В, С и D (как показано стрелками) .

При запуске насоса тарелка 8 под действием давления жидкости выталкивается из своего седла. По мере выхода тарелки 8 поднимается поршень 8. Подъем длится до тех пор, пока конус поршня не упрется в конус седла.

В самом верхнем положении тарелки 8 между. ней и седлом 9 образуются щели, через которые протекает подаваемая насосом жидкость.

Дальнейшее движение жидкости в устройстве при работе насоса идет по каналам Е и А. Направляющая тарелки 8 полностью не выходит из цилиндрической части седла. Открытие обратного клапана происходит не сразу после начала работы насоса, а с некоторым запаздыванием. Это достигается благодаря наличию амортизатора. Чтобы поршень 8 дошел до верхнего положения, ему необходимо вытолкнуть жидкость из камеры F.

25 Таким образом, благодаря наличию в конструкции предохранительного устройства телескопической связи запирающих элементов создаются надежные условия работы при закрытии обратного клапана и открытии слив30 ного клапана, 263418

Предмет изобретения

Составитель С, П, Стесни

Тсхред Т П. Курилко Корректор С. М. Сигал

Редактор В. С. Левитов

Заказ 1334/14 Тираж 50G Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Предохранительное устройство для электроцентробежного насоса, содержащее амортизатор и взаимно управляемые обратный и сливной клапаны, отличающееся тем, что, с целью обеспечения надежности срабатывания сливного клапана, связь его с обратным клапаном осуществляется с помощью телескопической пары с гарантированным зазором при

S закрытых клапанах,
