Реферат

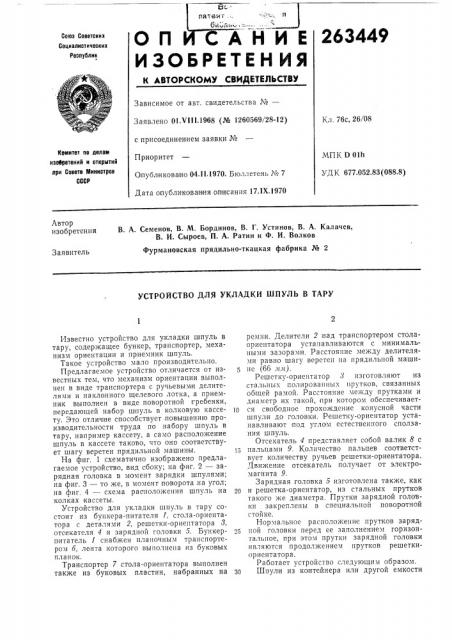

ОП НИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено ОI.VIII.1968 (№ 1260569/28-12) с присоединением заявки №

Приоритет

Опубликовано 04.1I.1970, Бюллетень № 7

Дата о публикова н ия оптссания 17,1Х.1970

Кл. 76с, 26108

Комитет по делам изобретений и открытий лри Совете Министров

СССР

МПК D Olh

УДК 677.052,83(088,8) Автор изобретения

В. А. Семенов, В. М. Бординов, B. Г. Устинов, В. А. Калачев, В. И. Сыроев, П. А. Ратин и Ф. И. Волков

Фурмановская прядильно-ткацкая фабрика № 2

Заявитель

УСТРОЙСТВО ДЛЯ УКЛАДКИ ШПУЛЬ В ТАРУ

Известно устройство для укладки шпуль в тару, содержащее бункер, транспортер, механизм ориентации и приемник шпуль.

Такое устройство мало производительно.

Предлагаемое устройство отличается от известных тем, что механизм ориентации выполнен в виде транспортера с ручьевыми делителями и наклонного щелевого лотка, а приемник выполнен в виде поворотной гребенки, передающей набор шпуль в колковую кассету. Это отличие способствует повышению производительности труда по набору шпуль в тару, например кассету, а само расположение шпуль в кассете таково, что оно соответствует шагу веретен прядильной машины.

На фиг. 1 схематично изображено предлагае»oe устройство, вид сбоку; на фиг. 2 — зарядная головка в момент зарядки шпулями; на фиг. 3 — то же, в момент поворота на угол; на фиг. 4 — схема расположения шпуль на колках кассеты.

Устройство для укладки шпуль в тару состоит из бункера-питателя 1, сто.ta-ориентатора с деталями 2, решетки-ориентатора 8, отсекателя 4 и зарядной головки 5. Бункерпитатель 1 снабжен планочным транспортером б, лента которого выполнена из буковых планок.

Транспортер 7 стола-ориентатора выполнен также из буковых пластин, набранных на ремни. Делители 2 над транспортером столаориентатора устанавливаются с минимальными зазорами. Расстояние между делителями равно шагу веретен на прядильной машине (бб лл).

Решетку-ориентатор 8 изготовляют из стальных полированных прутков, связанных общей рамой. Расстояние между прутками и диаметр их такой, при котором обеспечивает10 ся свободное прохождение конусной части шпули до головки, Решетку-ориентатор устанавливают под углом естественчого сползания шпуль.

Отсекатель 4 представляет собой ва.тик 8 с

15 пальцами 9. Количество пальцев соответствует количеству ручьев решетки-ориентатора.

Движение отсекатель получает от электромагнита 9.

Зарядная головка 5 изготовлена также, как

2О и решетка-ориентатор, из стальных прутков такого же диаметра. Прутки зарядной головки закреплены в специальной поворотной стойке.

Нормальное расположение прутков зарядной головки перед ее заполнением горизонтальное, при этом прутки зарядной головки являются продолжением прутков решеткиориентатора.

Работает устройство следующим образом.

Шпули из контейнера или другой емкости

263449

3 загружаются в бункер-питатель 1, из которого планочным транспортером б они подаются на стол-ориентатор, а так как над столомориентатором расположены разновысокие делители с шагом 66 лл, то все шпули располагаются на транспортере 7 стола-ориентатора выправленны ми длинной осью вдоль стоIа-ориентатора. При этом шпули движутся вперед как головкой, так и хвостом. Пройдя стол-ориентатор, шпули попадают на решетку-ориентатор 8, где они топким концом проваливаются между прутками решетки, зависают на головке и под тяжестью собственного веса сползают в зарядную головку 5.

По мере того как зарядная головка заполняется шпулями, включается привод 10 отсекателя 4. Последний поворачивается и пальцами отсекает шпули, расположенные выше зарядной головки. После того как сработает отсекатель 4, в отверстие шпуль, которые на4 ходятся в зарядной головке 5, вставляются колки кассеты (см. фиг. 2).

Количество колков кассеты соответствует количеству шпуль, находящихся в зарядной головке. После того как кассета своими колками вставлена в отверстие шпуль, решетка зарядной головки поворачивается на 110—

120 (см. фиг. 3), и кассета со шпулями снимается с решетки зарядной головки.

lо

Предмст изобретения

Устройство для укладки шпуль в тару, содержащее бункер, транспортер, механизм ориентации и приемничек шпуль, отличающееся тем, что, с целью повышения производительности, механизм ориентации выполнен в виде транспортера с ручьевыми делителями и наклонного щелевого лотка, а приемник — в виде поворотной гребенки, передающей набор

20 шпуль в колковую кассету.

263449

4й"

Составитель А. Скоморохов

Редактор В. Ф, Смирягнна Техред Т. П. Курилко Корректор В. И. Жолудева

Заказ 531 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография № 24 Главполиграфпрома, Москва, Г-19, ул. Маркса — Энгельса, 14
