Реферат

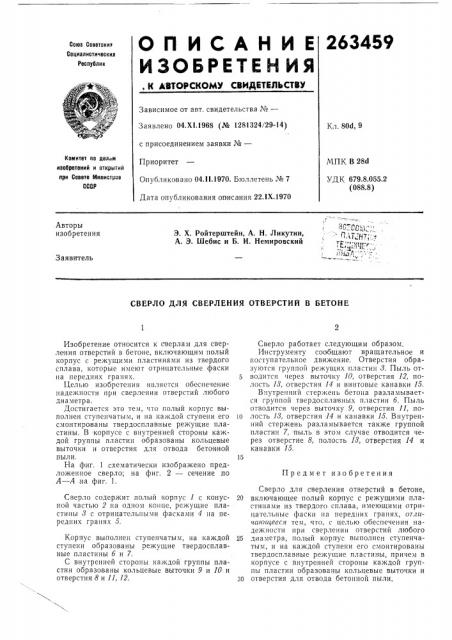

О П И С А Н И Е 263459

ИЗОБРЕТЕ Н Ия . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскит

Социалистическил

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 04.Х1.1968 (№ 1281324/29-14) с присоединением заявки №вЂ”

Приоритет

Опубликовано 04.11.1970. Бюллетень № 7

Дата опубликования описания 22. IX.1970

Кл. 80d, 9

Комитет по делам изобретений и открытий при Совете Министров

СССР

МПК В 28d

УДК 679.8.055,2 (088.8) Авторы изобретения

Э. Х. Ройтерцттейн, А. Н. Ликутии, А. Э. Шебис и Б. И. Немировский

Заявитель

СВЕРЛО ДЛЯ СВЕРЛЕНИЯ ОТВЕРСТИЙ В БЕТОНЕ

Предмет изобретения

Изобретение относится к сверлам для сверления отверстий в бетоне, включающим полый корпус с режущими пластинами из твердого сплава, которые имеют отрицательные фаски на передних гранях.

Целью изобретения является обеспечение надежности при сверлснии отверстий любого диаметра.

Достигается это тем, что полый корпус выполнен ступенчатым, и на каждой ступени его смонтированы твердосплавные режущие пластины. В корпусе с внутренней стороны каждой группы пластин образованы кольцевые выточки и отверстия для отвода бетонной пыли.

На фиг. 1 схематически изображено предложенное сверло; на фиг. 2 — сечение по

А — А на фиг. 1.

Сверло содержит полый корпус 1 с конусной частью 2 на одном конце, режущие пластины 8 с отрицательными фасками 4 на передних гранях 5.

Корпус выполнен ступенчатым, на каждой ступени ооразованы режущие твердосплавные пластины б и 7.

С внутренней стороны каждой группы пластин образованы кольцевые выточки 9 и 10 и отверстия 8 и 11, 12, Сверло работает следующим образом.

Инструменту сообщают вращательное и поступательное движение. Отверстия образуются группой режущих пластин 8. Пыль от5 водится через выточку 10, отверстия 12, полость 18, отверстия 14 и винтовыс канавки 15.

Внутренний стержень бетона разламывается группой твердосппавных пластин б. Пыль отводится через выточку 9, отверстия ll, nolo лость 13, отверстия 14 и канавки 15. Внутренний стержень разламывается также группой пластин 7, пыль в этом случае отводится через отверстие 8, полость 18, отверстия 14 и канавки 15.

Сверло для сверления отверстий в бетоне, 20 включающее полый корпус с режущими пластинами из твердого сплава, имеющими отрицательные фаски на передних гранях, отлачаюи1ееся тем, что, с целью обеспечения надежности при сверлении отверстий любого

25 диаметра, полый корпус выполнен сту.пенчатым, и на каждой ступени его смонтированы твердосплавные режущие пластины, причем в корпусе с внутренней стороны каждой группы пластин образованы кольцевые выточки и зс отверстия для отвода бетонной пыли.

263459

7 Я б 11 .7 JZ 1

C> q g
